Ювелирная эмаль способ нанесения

Техника нанесения ювелирной эмали

Холодная эмаль

Холодные эмали получили своё название благодаря особенностям технологического процесса. Мастера-эмальеры являются специалистами высочайшего класса. Это одна из творческих профессий ювелирного производства. Она же является и одной из самых сложных — над некоторым украшениями мастер может трудиться целый день. Особенно важен профессионализм при изготовлении серег. Оба изделия, входящие в комплект, должны выглядеть одинаково, что особенно сложно, учитывая ручное производство.

Жидкая двухкомпонентная эмаль смешивается в определенных пропорциях с катализатором, образуя кремообразную пасту. Затем с помощью специального инструмента эмаль наносится на поверхность металла. В некоторых случаях эмаль прокладывается с помощью индивидуально разработанного инструмента с улучшенной эргономикой, который позволяет прокрашивать изделия в труднодоступных местах.

Техника холодной эмали отличается тем, что после нанесения эмаль застывает при комнатной температуре в течение 72 часов, а при температуре 60 градусов — в течение 3 часов, и выглядит, как керамическое покрытие. При этом колорист может смешивать эмали, чтобы получить различные цвета и оттенки по системе Pantone. Проложенная таким образом эмаль ещё называется теплоотверждаемой.

Особый вид эмали – светоотверждаемый. Так называют покрытие, которое застывает под воздействием специального освещения.

К достоинствам так называемых холодных эмалей можно отнести простоту и технологичность их применения. Нанесение покрытия практически не требует оборудования, а также специфической подготовки поверхности изделия. Эмали отлично закладываются на любые сплавы, они пластичны и достаточно неприхотливы в эксплуатации.

Горячая эмаль

Технология нанесения горячей эмали более сложная.

Изначально эмаль представляет собой стекловидные пластины. Художник измельчает их и растирает в керамической ступке до получения мельчайшего порошка. Эмалевый порошок смачивается водой до нужной консистенции и смешивается в кремообразную пасту.

Только после этого покрытие можно наносить специальным инструментом на поверхность металла. Затем горячая эмаль отправляется в печь и обжигается. Разные виды и цвета эмали имеют разную температуру обжига, которая колеблется в диапазоне от 700 до 900 градусов. Во время обжига порошок сплавляется в цветной стекловидный слой и, в зависимости от типа эмали, становится прозрачным или так называемым глухим – то есть цветным непрозрачным слоем эмали. После застывания изделие шлифуется и повторно отправляется в печь, чтобы обеспечить идеально гладкую поверхность.

Исходя из особенностей композиции изделия и задач, стоящих перед мастером, работа может обжигаться от 5 до 100 раз. Сложность состоит в том, что мастер не имеет возможности вмешиваться в процесс, а может лишь, основываясь на опыте и интуиции, регулировать время и температуру обжига. Именно это и формирует уникальность каждого произведения с эмалью – повторить его не в силах даже автор. Каждое произведение существует лишь в одном экземпляре, оно уникально.

Как ухаживать за украшениями с эмалью?

Украшения с эмалевым покрытием отличаются от других изделий не только оригинальным дизайном, но и специфическим уходом. Для сохранения первоначальной яркости эмалевых красок необходимо соблюдать несколько несложных правил.

Правило 1. Декоративное покрытие представляет собой тонкий слой стекла, поэтому оно чувствительно к механическим воздействиям. От удара на эмали могут образоваться сколы и трещины, поэтому изделия с эмалью не рекомендуется ронять.

Правило 2. Украшения с эмалью необходимо беречь от воздействия прямых солнечных лучей, а также перепадов температур. Их не рекомендуется надевать в солярий, на пляж, в баню или сауну. В противном случае покрытие может поблекнуть или потрескаться.

Правило 3. Не допускайте контакта эмали с кислотами, щелочами и хлором, то есть с любыми моющими средствами, порошками и чистящими гелями. Также покрытие может повредиться от взаимодействия с косметикой (кремы, лосьоны, шампуни и т.п.) и морской водой.

Правило 4. Для того чтобы сохранить яркость украшения, но не повредить эмалевого покрытия, изделия с эмалью необходимо мыть в прохладной воде, добавив туда небольшое количество нашатырного спирта. Для чистки эмали можно использовать мягкую щёточку и зубной порошок. Затем украшение необходимо промыть в чистой воде и протереть мягкой тканью. Однако лучший уход для украшений с эмалью может выполнить только специалист в ювелирной мастерской.

Правило 5. Изделия с эмалью рекомендуется хранить отдельно, чтобы их поверхность не соприкасалась с другими металлами.

Источник

Ювелирная эмаль способ нанесения

9.3. Эмалирование

Эмалирование — один из видов декоративной обработки (отделки) ювелирных украшений. Искусство нанесения эмали известно со времени древнего Египта и всегда требовало исключительного мастерства и высокой профессиональной культуры. Составы эмалей, способы их приготовления и методы нанесения всегда держались в секрете. Существующие в наши дни эмали и процессы эмалирования позволяют значительно расширить ассортимент ювелирных украшений, повышают их декоративно-художественную ценность, а также эффективность использования драгоценных металлов.

Эмаль представляет собой легкоплавкое стекло сложного состава, предназначенное для наплавления на металл. Сложный состав эмали необходим для прочного сплавления с металлом. По химическому составу эмали представляют собой соли кремниевой кислоты, а компонентами сплава являются окислы свинца, кремния, калия, бария, натрия, трехокиси мышьяка, сурьмы и окислы красящих металлов. Цвет эмалей — самый разнообразный и достигается за счет введения в сплав соответствующих красителей. Различают эмали холодные и горячие, прозрачные и непрозрачные. В ювелирном деле чаще применяются горячие эмали, наносимые на изделия посредством обжига. В табл. 9.1 приведены номера, цвет, интервалы температур отжига эмалей для ювелирных украшений, изготовленных из золота, серебра и недрагоценных металлов.

Номер эмали	Цвет	Температура обжига, °С	материал изделий
Эмали Дулевского красочного завода
3	Красный яркий прозрачный	780 — 880	Томпак, мельхиор, медь, серебро, золото
5	Красный прозрачный	780 — 88	«
6	Хаки непрозрачный	780 — 820	«
8	Синий прозрачный	740 — 860	«
10	Белый непрозрачный	740 — 780	«
12	«	760 — 840	Томпак, мельхиор, медь
13	«	820 — 840	«
14	Синий прозрачный	740 — 860	Томпак, мельхиор, медь, серебро, золото
16	Опал непрозрачный	760 — 820	Томпак, мельхиор, медь, серебро
18	Фиолетовый прозрачный	740 — 860	Томпак, мельхиор, медь, золото, серебро
19	«	740 — 840	«
22	Желтый	740 — 820	Томпак, мельхиор, медь, серебро
23	Серый непрозрачный	720 — 820	Томпак, мельхиор, медь, золото, серебро
27	Черный	780 — 880	«
28	Голубой	720 — 820	«
32	Фондан прозрачный	800 — 860	Томпак, мельхиор, медь, серебро
33	Серый непрозрачный	700 — 780	«
34	Желтый	720 — 840	«
41	Голубой прозрачный	700 — 880	«
42	Сереневый непрозрачный	740 — 820	«
49	Электрик прозрачный	720 — 820	«
50	Темно-синий	740 — 880	«
58	Зеленый яркий прозрачный	760 — 820	«
59	Зеленый прозрачный	760 — 820	«
60	Фисташковый яркий непрозрачный	740 — 840	«
61	Фисташковый непрозрачный	760 — 840	«
63	Голубой	700 — 860	«
64	Голубой яркий непрозрачный	720 — 820	«
65	Голубой непрозрачный	720 — 820	«
66	Светло-синий прозрачный	720 — 820	Томпак, мельхиор, медь, золото, серебро
67	Темно-голубой непрозрачный	720 — 800	Томпак, мельхиор, медь, серебро
83	Зеленый прозрачный	720 — 840	Томпак, мельхиор, медь, золото, серебро
84	Зелено-желтый	700 — 880	«
85	Бирюзовый непрозрачный	740 — 820	«
91	Синий непрозрачный	740 — 800	Томпак, мельхиор, медь, серебро
97	Зеленый яркий непрозрачный	740 — 800	Томпак, мельхиор, медь, золото, серебро
98	Зеленый непрозрачный	740 — 820	Томпак, мельхиор, медь, золото, серебро
99	Темно-зеленый	740 — 800	«
100	Темно-желто-зеленый	760 — 820	«
101	Темно-зеленый прозрачный	720 — 860	«
102	Электрик яркий прозрачный	720 — 880	«
103	Темно-зеленый прозрачный	720 — 840	«
114	Морская зелень прозрачный	740 — 880	«
116	Фиолетовый прозрачный	720 — 880	«
117	Коричневый	720 — 840	«
119	Фиолетовый	760 — 860	«
120	Электрик	700 — 820	«
122	«	700 — 820	«
124	Синий	720 — 840	«
125	Синий яркий прозрачный	740 — 840	«
126	Синий приглушенный прозрачный	760 — 880	«
127	Синий прозрачный	740 — 840	«
130	Оранжевый непрозрачный	780 — 860	Томпак, мельхиор, медь
131	Красный	780 — 860	«
132	Красный приглушенный непрозрачный	780 — 860	Томпак, мельхиор, медь
133	Красный яркий непрозрачный	780 — 860	«
134	Красный непрозрачный	780 — 860	«
145	Рубиновый прозрачный	780 — 840	«
165	Красный непрозрачный	780 — 860	«
175	Зеленый прозрачный	700 — 860	Томпак, мельхиор, медь, золото, серебро
Эмали завода «Дружная горка»
5002	Фиолетовый яркий прозрачный	740 — 840	Томпак, мельхиор, медь, золото, серебро
5006	Голубой прозрачный	720 — 780	Томпак, медь, золото, серебро
5007	Фиолетовый	740 — 840	Томпак, мельхиор, медь, золото, серебро
5008	Зеленый полупрозрачный	720 — 780	Томпак, медь, золото, серебро
5009	Светло-сиреневый прозрачный	740 — 780	Томпак, медь, серебро
5011	Коричневый	680 — 780	Томпак, мельхиор, медь, золото, серебро
5012	Синий	720 — 800	Томпак, медь, серебро
5013	Розовый яркий прозрачный	760 — 800	«
5014	Желтый яркий	740 — 800	Томпак, мельхиор, медь, золото, серебро
5016	Желтый прозрачный	680 — 780	Томпак, медь, серебро
5017	Розовый	740 — 800	«
5018	Голубой непрозрачный	700 — 800	Томпак, мельхиор, медь, золото, серебро
5019	Красный яркий прозрачный	720 — 800	Томпак, мельхиор, медь, золото, серебро
5020	Красный прозрачный	740 — 800	«
5022	Серый	740 — 800	Томпак, медь, серебро
5024-4	Сиреневый непрозрачный	760 — 800	Томпак, мельхиор, медь, золото, серебро
5024-5	«	760 — 800	«
5024-6	«	760 — 800	«
5026	Зеленый прозрачный	700 — 780	Томпак, медь, золото, серебро
5027	Голубой непрозрачный	740 — 800	Томпак, медь, мельхиор, золото, серебро
5028	Синий яркий прозрачный	660 — 800	«
5029	Синий прозрачный	660 — 800	«
5030	Голубой непрозрачный	760 — 800	Томпак, медь, золото, серебро
5031	Зеленый	760 — 820	Томпак, мельхиор, медь, золото
5032	Розовый	760 — 820	«
5061	Синий прозрачный	740 — 800	Томпак, медь, золото, серебро
5086	Красный яркий прозрачный	740 — 800	Томпак, медь, мельхиор, золото, серебро
5088	Красный прозрачный	740 — 800	«
5100	Бежевый непрозрачный	800 — 860	Томпак, мельхиор, медь
5104	Синий прозрачный	740 — 800	Томпак, медь, мельхиор, золото, серебро
5105	Бирюзовый прозрачный	700 — 800	Томпак, медь, серебро
5162	Желтый	700 — 800	«
5163	Желто-коричневый	740 — 800	«
5177	Зеленый	740 — 800	Томпак, мельхиор, медь, золото, серебро
5200	Серый непрозрачный	800 — 860	Томпак, мельхиор, медь
5201	Зеленый	700 — 800	Томпак, медь, золото, серебро
5204	Желтый	700 — 800	«
5210	Серый	740 — 800	«
5238	Желтый прозрачный	740 — 820	Томпак, медь, серебро
5241	Красный	760 — 800	Томпак, мельхиор, медь, золото, серебро
5353	Бесцветный (фондан)	740 — 800	«
5357	То же	700 — 900	«
5363	«	760 — 900	«
5440	Светло-серый непрозрачный	740 — 800	«
5456	Светло-коричневый	740 — 800	«
5500	Бирюзовый	800 — 860	Томпак, мельхиор, медь
5510	Сиреневый яркий прозрачный	720 — 800	Томпак, медь, серебро
5511	Сиреневый прозрачный	720 — 800	«
5600	Светло-бирюзовый непрозрачный	800 — 860	Томпак, мельхиор, медь
5612	Желтый непрозрачный	740 — 800	Томпак, медь, золото, серебро

Виды эмалей. Эмали делятся на выемчатые, перегородчатые и расписные (живописные).

Эмали, наносимые в углубления (выемки) изделий, называются выемчатыми (рис. 9.3, а). Углубления (выемки) под эмаль могут быть подготовлены литьем, штамповкой, чеканкой, гравированием, травлением. При этом приеме эмалирования используются как прозрачные, так и непрозрачные эмали.

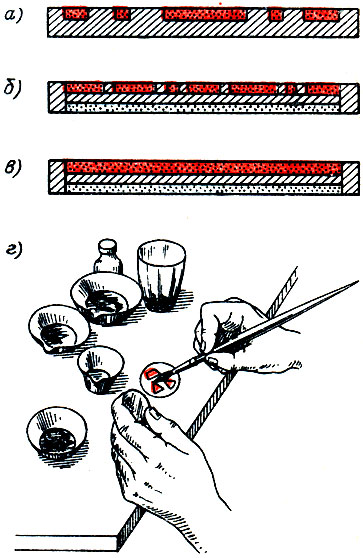

Рис. 9.3. Эмалирование

Эмали, которые наносятся в углубления (клеточки), образованные искусственно созданными перегородками из плоской проволоки или филиграни, называются перегородчатыми (рис. 9.3, б). Техника перегородчатой эмали предусматривает использование прозрачных и непрозрачных эмалей. Разновидность перегородчатой эмали — эмаль витражная. Рисунок на изделии под витражную эмаль вырезают непосредственно в металле или выполняют техникой филиграни. Прием витражного эмалирования представляет собой перекрытие (затяжку) сквозных отверстий только прозрачными цветными эмалями.

Эмалирование расписными (живописными) эмалями (рис. 9.3, в) заключается в росписи эмалью или чаще всего над- глазурными красками по эмали. Последний прием эмалирования очень трудоемкий и кропотливый, от эмальера требуется высокая профессиональная подготовка и художественный вкус. В нашей стране изделиями с расписными эмалями, которые называют изделиями с филигранью, издавна славился г. Ростов (Ярославская обл.); в последние же годы получили известность украшения с финифтью производства Пермского экспериментального ювелирного завода.

Опалесцирующие (опаловые) эмали в ювелирном деле широко применялись в XVII — XIX веках. Отличаются от обычных эмалей особыми декоративными свойствами: в зависимости от угла падения света на них могут казаться то прозрачными, то слегка приглушенными, а то становятся похожими (по густоте окраски и яркости бликов) на благородный опал. Опалесцирующий эффект достигается путем так называемого глушения — ввода в состав данных эмалей различных окислов. Недавно, казалось, забытые опалесцирующие эмали в последнее время все чаще используются при изготовлении ювелирных украшений.

Номер эмали	Массовая доля компонента, %
	Оксид										Красители
	SiO2	PbO	K2O	Na2O	B2O3	ZnO	CaO	P2O5	As2O3	Sb2O3	Er2O3	CoO	Nd2O3	CeO2	CuO
5003	36,0	36,0	14,5	1,5	3,4	0,3	1,4	1,2	2,8	0,4	1,9
5033	37,0	37,5	14,5	1,5	3,4	0,3	1,4	1,2	2,8	0,4	0,05
5310	36,2	36,9	13,4	1,4	3,1	0,3	1,3	1,1	2,6	0,3	3,4
5320	36,2	36,9	13,4	1,4	3,1	0,3	1,3	1,1	2,6	0,3	3,4
5005	36,1	38,7	2,1	4,7	0,2	0,6	0,8	0,8	2,8	0,3	1,5

В табл. 9,2 приведены составы ряда опалесцирующихэмалей (разработка ВНИИ-ювелирпрома), применяемых на предприятиях ювелирной промышленности, а в табл. 9.3 дан пример нанесения опалесцирующей эмали на изделия из томпака.

Операция	Оборудование, инструмент, приспособление, материалы	Режим работы
		Температура обжига, отжига, охлаждения, травления, °С	Время выдержки, мин
Произвести контроль*внешнего вида: на основе (заготовках) не должно быть рисок, вмятин, пор и отслоения металла
Уложить заготовки изделий на подставку	Подставка размерами 140х140×25 мм
Поместить подставку с заготовками изделий в электропечь и произвести отжиг	Электропечь сопротивления 700 ± 10 СНОЛ 1,6 — 2,5, секундомер	700 ± 10	3
Вынуть подставку с заготовками изделий из печи, перенести на стеллаж, охладить до комнатной температуры	Вилка-держатель, стеллаж (из 20 ± 5 стали 40×1,3), термометр TC-7, секундомер	20 ± 5	20 — 30
Произвести химическое травление заготовок изделий: поместить в корзину для травления, обработать соляной кислотой; для свободного доступа кислоты заготовки необходимо разложить в один ряд	Корзина сетчатая и ванна из 20 ± 5 винипласта, секундомер, термометр, вентилятор, кислота соляная	20 ± 5	1
Промыть заготовки в проточной воде последовательно в трех ваннах	Винипластовая ванна с проточной водой, термометр стеклянный технический, корзина сетчатая	20 ± 5
Удалить влагу, просушить	Стол, ткань х/б
Произвести химическое травление: обработать заготовки меланжем	Корзина сетчатая, ванна, вентилятор, секундомер, термометр ТС-7, меланж кислотный (смесь концентрированных кислот)	20 ± 5	0,25
Промыть заготовки холодной проточной водой	Корзина, ванна, термометр	20 ± 5	1
Промыть заготовки горячей проточной водой	«	75 ± 5	1
Удалить влагу	Ткань х/б
Нанести заранее подготовленную шликерную массу эмали, разравнять массу, встряхивая заготовки шпателем; удалить избыток влаги	Шпатель, эмаль, ткань х/б
Уложить заготовки изделий с нанесенной эмалью на подставку, произвести сушку при комнатной температуре	Подставка стальная, секундомер, термометр ТС-7	20 ± 5	20 — 30
Поместить заготовки изделия в электропечь, оплавить (обжечь) эмалевое покрытие до образования однородного волнистого покрытия, вынуть заготовки изделий из печи	Печь СНОЛ 1,6 — 2,5, секундомер, вилка-держатель	700 ± 10	3
Охладить заготовки до комнатной температуры	Термометр, секундомер	20 ± 5	20 — 30
Произвести химическое травление заготовок изделий с эмалевым покрытием плавиковой кислотой	Корзина сетчатая, ванна, вентилятор, кислота плавиковая, секундомер, термометр	20 ± 5	1
Промыть заготовки изделий сначала в холодной, а затем в горячей проточной воде, удалить влагу	Ванна, корзина, термометр, секундомер, ткань х/б	75 ± 5
Нанести повторно шликерную массу эмали, разравнять, удалить избыток влаги	Шпатель, эмаль, ткань х/б
Уложить заготовки изделий на подставку, просушить на воздухе, поместить в электропечь	Стеллаж, термометр, секундомер, вилка-держатель	20 ± 5	20 — 30
Оплавить (обжечь) эмаль до образования гладкого блестящего покрытия	Печь СНОЛ 1,6 — 2,5 г, секундомер	720 ± 10	3
Удалить заготовки изделий из печи, поместить на стеллаж, охладить, очистить от окалины	Вилка-держатель, стеллаж, термометр ТС-7, секундомер, щетка волосяная	20 ± 5	20 — 30
Произвести химическое травление заготовок изделий в соляной кислоте	Корзина сетчатая ванна, кислота соляная, секундомер, термометр	20 ± 5	0,75
Промыть заготовки в проточной воде последовательно в трех ваннах, удалить влагу	Ванна, корзина, термометр, секундомер, стол, ткань х/б	20 ± 5	3
Произвести химическое травление заготовок изделий в меланже	Корзина, ванна, секундомер, термометр ТС-7, меланж кислотный	20 ± 5	0,25
Промыть в холодной проточной воде	Ванна, корзина, термометр, секундомер	20 ± 5	1
Промыть в горячей проточной воде, удалить влагу тканью х/б	Ванна, корзина, термометр, секундомер	75 ± 5	1
Произвести контроль внешнего вида: эмалевое покрытие должно быть равномерным, без сколов, трещин, царапин, пузырей

Техника эмалирования. Процесс нанесения эмали на ювелирные украшения включает в себя следующие этапы: подготовку эмали, подготовку изделий, наложение эмали, обжиг.

Подготовка эмали. Эмаль с завода-изготовителя поступает в виде плиток или гранул. Дальнейшая ее подготовка, как и весь процесс эмалирования, требует соблюдения особой чистоты. Плитку (куски) , гранулы эмали с посторонними включениями выбраковывают, оставляя лишь те, прозрачность и цвет которых одинаковые. Проверенные и отобранные куски эмали промывают, просушивают, затем дробят в стальной ступке до образования очень мелкой крошки. Крошку тщательно промагничивают и растирают в ступках из поделочных камней при малых объемах эмалей или в мельницах (бедрашницах) при больших. Полученный порошок отделяют (путем отсеивания) от более крупных частиц, эмали маркируют и в таком виде хранят. Перед нанесением на изделие эмаль (размолотую, порошкообразную) подвергают многократной промывке — растворению в воде, получая таким образом устойчивую однородного состава суспензию-шликер. В таком виде эмаль хранится под слоем воды, перед самым наложением вода сливается.

Подготовка изделий к наложению эмали. Эта операция заключается в обогащении поверхностного слоя, его обезжиривании и создании микрошероховатостей поверхности. И золотые, и серебряные украшения подвергают отжигу, а затем отбелу. Если необходимо, изделия кра- цуют жесткими капроновыми или латунными щетками. После этого изделия промывают в воде и просушивают.

Наложение эмали. Эмаль на изделие наносят кисточкой или шпателем — миниатюрной деревянной лопаткой (рис. 9.3, г). Добиваясь получения ровного и плотного покрытия, изделие слегка встряхивают, постукивая по нему пальцем или шпателем.

Эмаль выемчатая прокладывается толстым слоем, выше уровня металла. При глубине выемок не более 0,2 мм эмаль наносится за один прием, а при глубине выемок более 0,2 мм — многократным заполнением. После заполнения углубления эмалью предмет подвергают обжигу.

Эмаль перегородчатая прокладывается тонким слоем ниже уровня металла. Наложение перегородчатой эмали со сканными и филигранными перегородками производят за один прием, причем поверхность обожженной эмали будет иметь вогнутую форму. Если изделие имеет гладкие и прямые ячеистые перегородки, производят многократное наложение эмали. Шликер раскладывают вровень со стенками перегородок, при обжиге эмаль оседает. Прием наложение — обжиг повторяют до тех пор, пока уровень эмали (в обожженном состоянии) не сравняется по высоте с верхней кромкой перемычек ячеек. После этого покрытую поверхность изделия шлифуют до матовой, затем обжигают до появления блеска и полируют. Нередко перегородчатые эмали покрывают бесцветной эмалью (фондоном) при двух- или трехкратном наложении.

Эмаль витражная прокладывается так, чтобы сквозное отверстие было затянуто эмалевым шликером. Заполнение всех отверстий и получение требуемого слоя эмалирования достигается, как правило, за несколько приемов наложение — обжиг, причем для первого наложения используется фондон, а для второго и последующих — цветные эмали. После прокладки эмали лишнюю влагу из нее удаляют фильтровальной бумагой или тканью х/б, а изделие просушивают. Эмаль, попавшую на участки, не подлежащие эмалированию, удаляют.

При нанесении расписных эмалей сначала прокладывают белой эмалью фон, т. е. грунтуют. Но прежде основу (из меди, нейзильбера, серебра, золота) отжигают, протравливают, промывают и сушат. Чтобы основу не коробило, ее покрывают эмалью (из остатков), а обратную сторону — контрэмалью, но уже более тонким слоем. За два-три приема нанесение — обжиг добиваются прокладки покровного слоя эмали цвета особой чистоты. Роспись рисунка осуществляется заранее подготовленными живописными (надглазурными) красками или эмалями с помощью кисточки или чертежного пера. Последовательность выполнения эмалевого рисунка (отдельных его фрагментов) строго зависит от температуры плавления используемых красок (эмалей). В первую очередь прорисовывают участки красками (эмалями), имеющими самую высокую температуру плавления, и производят обжиг, затем повторяют в порядке убывания температур плавления красок (эмалей). В табл. 9.4 приведен пример нанесения эмалевой основы и над- глазурных красок.

№ п/п	Операция	Оборудование, инструмент, приспособление, материал	Режим работы
			Температура отжига, обжига, охлаждения, травления, °С	Время выдержки, мин
1	Произвести контроль внешнего вида — на заготовке не должно быть рисок, вмятин, пор и отслоения металла
2	Уложить заготовку изделия на подставку, поместить в электропечь, отжечь	Подставка из стали 40×13, электропечь СНОЛ 1,6 — 2,5, секундомер
3	Вынуть заготовку из печи, охладить до комнатной температуры	Стеллаж (из стали 40×13), термометр, секундомер	20 ± 5	20 — 30
4	Произвести химическое травление	Корзина сетчатая (медная), ванночка винипластовая, соляная кислота (концентрированная)	20 ± 5	Не более 1
5	Промыть холодной водой	Ванночка,термометр,секундомер	20 ± 5	1
6	» горячей «	Ванночка,термометр,секундомер	75 ± 5	1
7	» холодной «	То же	20 ± 5	1
8	Просушить заготовку	Поддон для укладки (из меди), термостат, термометр, секундомер	65 ± 5	5
9	Охладить заготовку до комнатной температуры, разместить ее обратной (вогнутой) стороной вверх, нанести контрэмаль. Уложить заготовку на поддон, поместить в электропечь, произвести обжиг контрэмали (до неполной расфлюсовки). Вынуть заготовку из печи, охла дить до комнатной температуры	Рабочий стол, подставки, вытяжной шкаф, шпатель, поддон, эмали ювелирные, электропечь СНОЛ 1,6 — 2,5, секундомер, термометр
10	Произвести химическое травление	Как в пункте 4	20 ± 5	Не более 1
11	Промыть холодной водой	Как в пункте 5	20 ± 5	1
12	» горячей «	Как в пункте 6	75 ± 5	1
13	» холодной «	Как в пункте 7	20 ± 5	1
14	Произвести сушку	Как в пункте 8	65 ± 5	5
15	Вынуть заготовку из термостата, охладить до комнатной температуры
16	Протереть заготовку спиртом	Спирт, ткань х/б
17	Нанести (обмазать) на контур заготовки водно-эмалевую смесь, уложить заготовку на поддон, поместить в термостат, произвести сушку, а затем охладить до комнатной температуры	Эмали ювелирные, кисточка живописная, пинцет, термостат, термометр, секундомер, вытяжной шкаф	65 ± 5	5
18	Уложить заготовку выпуклой поверхностью вверх, нанести контрэмаль, уложить заготовку на поддон, поместить в электропечь, произвести обжиг, не допуская осыпания эмали	Подставка, эмали ювелирные, шпатель, электропечь СНОЛ 1,6 — 2,5	810 ± 10	Не более 5
19	Вынуть заготовку из электропечи, поместить в термостат, охладить до комнатной температуры	Термостат, термометр	20 ± 5
20	Зачистить контур заготовки
21	Нанести на контур заготовки водно-эмалевую смесь, уложить заготовку на поддон, поместить в термостат, произвести сушку, а затем охладить до комнатной температуры	Как в пункте 17	65 ± 5	5
22	Уложить заготовку выпуклой поверхностью вверх, нанести контрэмаль, уложить заготовку на поддон, поместить в электропечь, произвести обжиг (до образования гладкого блестящего покрытия)	Как в пункте 18	800 ± 10	Не более 5
23	Вынуть заготовку из электропечи, поместить в термостат, охладить до комнатной температуры	Как в пункте 19	20 ± 5
24	Зачистить контур заготовки; произвести контроль внешнего вида	Рабочий стол, наждак
25	Протереть заготовку спиртом	Спирт, ткань х/б
26	Разместить заготовку на подставке, нанести надглазурные краски (порошок, перемешанный с маслом) в порядке убывания температур плавления на заданную часть рисунка (согласно образцу), уложить заготовку на поддон, поместить в муфельную печь, произвести выпаривание масла (до исчезновения дыма) при открытой дверце	Термометр, секундомер	250 ± 10	Не более 5
27	Поместить заготовку в электропечь, произвести обжиг (до полного флюсования надглазурной краски)	Печь СНОЛ 1,6-2,5, термометр, секундомер	830 ± 10	Не более 5
28	Вынуть заготовку из электропечи, поместить в термостат, охладить до комнатной температуры, вынуть из термостата	Термостат, термометр	25 ± 5
29	Протереть заготовку спиртом	Спирт, ткань х/б
30	Разместить заготовку на подставке, нанести надглазурные краски в порядке убывания температур плавления на заданную часть рисунка (согласно образцу), уложить заготовку на поддон, поместить в муфельную печь, произвести выпаривание масла (до исчезновения дыма) при открытой дверце	Как в пункте 26	250 ± 10	Не более 5
31	Поместить заготовку в электропечь, произвести обжиг (до полного флюсования надглазурной краски)	Как в пункте 27	810 ± 10	Не более 5
32	Вынуть заготовку из электропечи, поместить в термостат, охладить до комнатной температуры, вынуть из термостата	Как в пункте 28	25 ± 5
33	Протереть заготовку спиртом	Как в пункте 29
34	Как в пункте 26 и 30	Как в пункте 26 и 30	250 ± 10	Не более 5
35	Как в пункте 27 и 31	Как в пункте 27 и 31	800 ± 10	3
36	Как в пункте 28 и 32	Как в пункте 28 и 32	25 ± 5
37	Произвести контроль внешнего вида

Обжиг эмалей. Осуществляется в муфельных печах при температурах, соответствующих температурам плавления эмалей. Изделия на предварительно прокаленной подставке из листового железа или на нихромовой сетке помещают в печь. Время обжига определяется размером и количеством изделий. В некоторых случаях эмаль обжигают до зеркального блеска (перегородчатые, выемчатые эмали), иногда эмаль спекают, т. е. подвергают промежуточному обжигу (при витражном эмалировании).

Примечание. В целях увеличения срока сохранности рисунка и придания ему особого блеска полностью законченный рисунок покрывают фондоном. Температура обжига фондона 700 — 760 °С, а время выдержки в пределах 3 — 5 мин.

Брак при эмалировании. Виды брака покрытий при эмалировании приведены в табл. 9.5.

Брак эмалевых покрытий	Причина возникновения	Способ устранения
Неровная, шагреневая поверхность	Занижена температура обжига	Опиловка, повторный обжиг
Потеря блеска после травления	Нарушен рецепт приготовления эмали	Полирование
Пузыри и поры	Некачественная подготовка металла, эмали в воде, некачественная сушка	Повторный обжиг
Мутный цвет	Некачественная эмаль	Тщательная промывка эмали, наведение чистоты на рабочем месте
Царапины, риски	Несоблюдение требований последующих промежуточных обработок	Повторный обжиг
Появление раковин и пузырей на металле	Завышена температура обжига	Снижение температуры обжига до заданной

Пример несложного ремонта ювелирных украшений с эмалью. Трещины в эмалевом покрытии или отколовшиеся эмалевые участки ремонтируют холодной эмалью. Смесь из копалового лака и размолотой в порошок краски или краски-мастики и лавандового масла наносят на хорошо обезжиренные и подогретые (на спиртовке) места ремонта; после охлаждения и затвердевания эмали лишнюю ее часть сошлифовывают, придают ей блеск, подержав отполированные места над пламенем спиртовки.

Для получения определенного цвета эмали необходимы, естественно, соответствующие краски: белый цвет дают свинцовые белила, красный — кармин или киноварь, синий — ультрамарин или прусская голубая, желтый — хромовая желтая (охра), зеленый — специальная зеленая краска, коричневый — краска умбра. Различные цветовые оттенки получают смешиванием красок.

Обезжиривание изделий осуществляют кипячением в концентрированном растворе соды или поташа с последующей тщательной промывкой в воде или погружением примерно на 10 мин в охлажденный 30 %-ный раствор стенолата с последующей протиркой щеткой и промывкой в воде.

Источник
