Все способы перевода вытачек

Перенос вытачек

Чаще всего при конструктивном моделировании особенно женской одежды используются приемы перевода вытачек. Такие преобразования могут выполняться на различных деталях одежды – спинке, переде, рукавах, частях юбок и брюк. Это можно выполнить с помощью метода шаблонов или графически (рисунок 10.3).

Метод шаблонов (макетный) – самый простой. Он заключается в следующем (рисунок 10.3,а :

· на шаблон исходной детали по эскизу наносится линия новой вытачки В- Г₇;

· шаблон разрезают по нанесенной линии;

· закрывается исходная вытачка, одновременно открывается новая .

а	б	в
Рисунок 10.3 – Варианты переноса вытачек: а – метод шаблонов; б – метод перпендикуляров; в – метод дуг и засечек

Можно не разрезать шаблон. При этом на исходной детали также намечают положение новой вытачки. Поворотом шаблона исходная вытачка полностью закрывается, обводят оставшуюся часть контура шаблона (на рисунок заштрихована) от исходной до отметки новой вытачки, оформляют линии новой вытачки.

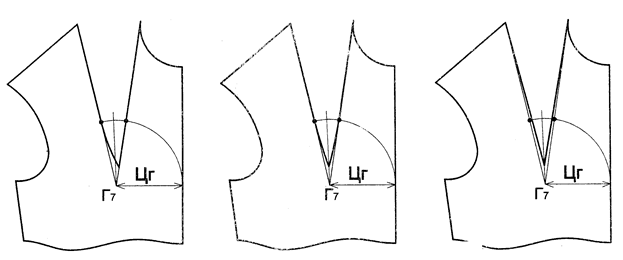

Рисунок 10.4 – Приемы оформления сторон и конца вытачки

Правила перевода и оформления вытачки:

• при переводе вытачки центром поворота является не конец вытачки, а истинный центр выпуклости, которую она обеспечивает. Если такого центра на детали нет, его необходимо нанести, используя соответствующие измерения фигуры Цг, Вг₂ по переду, уровень лопаток по спинке, линия бедер в юбках и брюках (рисунок 10.5,а);

• сторонывытачек обязательно должны быть уравнены,

• возможны разные варианты оформления сторонвытачки (рисунок 10.4):

– с несимметричным оформлением вытачки, когда одна из сторон проектируется по модели, а вторая остается прямой; такая вытачка в изделии делается разрезной;

– симметричное оформление с обрисовкой выпуклости;

– симметричное оформление прямыми линиями (самый технологичный вариант, используется в недорогих изделиях).

В первых двух вариантах оформление сторон вытачки выполняется через основание грудных желез (≈Цг). На рисунке 10.5,б представлены варианты оформления сторон вытачек.

При оформлении линий стачивания новой вытачки ее внутренний конец не доходит до центра выпуклости на 1,5 – 3 см, что обеспечивает смягчение конусности получаемой формы. Для вытачек из боковой линии — до 5см.

Так как раствор вытачки после обработки должен попадать в шов соединения, не деформируя саму деталь, то линию наружного среза вытачки оформляютв зависимости от направления ее заутюживания.

В тканях в полоску и клетку направление вытачки имеет большое значение. Линия сгиба (биссектриса) вытачки должна быть либо параллельна (совпадает с полоской), либо перпендикулярна направлению полосок в ткани.

С изменением направления вытачек изменяется пластичность формы изделия и экономичность детали. Наиболее пластичные формы получают, когда направление вытачки под углом 45 ° к нитям основы. На рисунке 10.5это позиции 2, 4, 6. Минимальную площадь раствора вытачки и экономичность детали обеспечивают позиции 3 и 8. Длинные вытачки более пластичны, но менее экономичны.

а	б	в
г	д	е

Рисунок 10.5 – Варианты оформления вытачек: а- определение истинного цента выпуклости; б- варианты оформления сторон вытачки; в — оформление линий наружного среза вытачки; г- определение направления вытачки в тканях в полоску; д — изменение пластичности формы с изменением направления вытачек; е — преобразование вытачек из одной двух.

При переводе вытачек в изделиях небольших размеров полу- и прилегающего силуэтов возможно преобразование нагрудной и талиевой вытачки из двух в одну(рисунок 10.5, д). Возможно и обратное – разделение исходного, как правило, большого раствора вытачки на две (для изделий больших размеров (рисунок 10.5, е). Это используется в узких одношовных рукавах для снижения конусности вытачки или ввиду особенностей конкретной модели.

Графические методы дают большую точность при переносе вытачек. Они представлены тремя вариантами:

• способ перпендикуляров (рисунок 10.3., б);

• способ дуг и засечек (рисунок10.3,в);

Способ перпендикуляров заключается в следующем:

1. Устанавливают перемещающийся участок чертежа и направление перемещения. В приведенном примере на рисунке 10.3,б вытачка направлена из проймы к центру груди (точка Г₇) и имеет овальную форму.

2. На линии нового положения вытачки и по линии проймы ставят ряд точек- 1, 2, 3, 4, 5.

3. Их этих точек проводят перпендикуляры к левой стороне исходной вытачки. Точки пересечения обозначают соответственно 1′, 2′, 3′, 4′, 5′.

4. Далее точки 1, 2′ и т.д. переносят на правую сторону вытачки и обозначают соответственно 1′, 2″ и т.д. (Г₇— 1′ = Г₇-1″, 1′ 2’= 1 ‘2″и т.д.).

5. Из полученных на правой стороне вытачек точек проводят влево перпендикуляры, на них откладывают отрезки 1″-1″ = 1-1′; 2″-2″‘ = 2-2’ и т.д. Через точки 1″, 2′» и т.д. проводят новый контур перемещенного участка чертежа.

Способ дуг и засечек (рисунок 10.3, в).

Выявив на чертеже участок перемещения, новое направление вытачки Г₇-1 и отметив основные контурные точки 1, 2, 3, влево проводят дуги радиусами Г₇-1, Г₇-2, Г₇-3. Далее из точки 3′ радиусом 3-1 делают засечку на дуге Г₇-1 и получают точку 1′. Вновь полученные точки соединяют линиями, аналогичными прежним.

Комбинированный способзаключается в том, что используют одновременно метод засечек и метод перпендикуляров. В примере, представленном на рисунке 10.3,в, вытачка направлена от талии к центру груди перемещение производят слева направо. Из точки Г₇ проводят дугу произвольным радиусом (от нового положения вытачки до правой стороны типовой вытачки). Раствор вытачки 3-4 откладывают по дуге от нового положения вытачки 3’4′. Через точки 4′ из Г₇ проводят прямую. Стороны вытачки выравнивают: Г₇6 = Г₇5. Новое положение талии 7 определяют способом засечек. Из точки Г₇ проводят дугу радиусом Г₇7 . Из точки 6 радиусом 5-7 делают засечку. Точку пересечения с дугой обозначают 7′.

Новое положение линии проймы и перемещающейся части плечевого среза определяют способом перпендикуляров.

Источник

Перевод и оформления вытачек

Что такое вытачка?

Вытачка это один из основных способов создания пространственной формы в швейных изделиях.Также это один из главных элементов в исходных конструкциях для дальнейшего конструктивного моделирования.На швейных изделиях вытачка является швом на определенной часть изделия, но не по всей длине и ширине.

Перевод вытачек

Это преобразования которое выполняется на:спинке, полочке, рукавах, частях юбок и брюк.Перевод вытачки без изменения исходной формы изделия предполагает направления модельной вытачки на центр выпуклости.

При переводе вытачки соблюдается 2 условия:

1. Центр вытачки соответствует точке выпуклости на исходной конструкций;
2. При оформлений сторон(линий стачивания) вытачки ее внутренний конец должен находиться на расстояние 1,5…3 см от центра выпуклости.

Разрезая исходную деталь по линий модельной вытачки до линий центра выпуклости и закрывая исходную вытачку, в результате открывается модельная вытачка.

Для начинающих желательна проводить этот процесс с бумажным шаблоном исходной детали.

Оформления сторон вытачки

Несимметричное: получается если одну сторону модельной вытачки нужна проектировать определенной конфигураций;

Конструктивные вытачки

Могут быть в область:

Методы перевода вытачек

• Метод шаблона:один из самых простых но точных и удобных методов.

Из бумаги вырезается деталь исходной конструкций на которой будет сделан перевод.На шаблоне отмечаем направление модельной(новой) вытачки.Разрезаем шаблон на отмеченной линий новой вытачки до центра выпуклости и закрываем исходную вытачку.Шаблон прикладывается к базовой конструкций.

• Графический метод: комплексный метод, при котором можно перевести вытачку без использование шаблона и вырезания вытачки.

Этот метод используется с случаях перевода на определенный угол; делить на несколько частей; перевести в линию релиефа.

• Комбинированный метод: состоит из метода перпендикуляра и дуги окружность ,также использований в проектирование одежды.

Примечание:

В изделиях полуприлегающего и приталенного силуэтов верхнюю вытачку переда часто подключают к вытачке на талии, получая линию членения переходящую в подрез кармана или длинную вытачку до низа швейного изделия, это не очень рациональный вариант из-за большего расхода ткани при раскрое.

Насколько полезным был этот пост?

Нажмите на звезду, чтобы оценить!

Средний рейтинг / 5. Количество голосов:

Пока нет голосов! Будь первым, кто оценит этот пост!

We are sorry that this post was not useful for you!

Источник

Перевод вытачек

Количество просмотров

37824

Известно, что вытачки служат для того, чтобы смоделированное изделие «село» по фигуре. Заметим, что на модели вытачки могут занимать любое положение, но стандарты их перевода остаются прежними.

Видео к статье

Существует два способа перевода вытачек – графический и способ шаблона. Графический способ выполняют методом дуг и засечек. Он достаточно трудоемкий, поэтому при моделировании в основном используют перевод вытачек способом шаблона (позже, мы рассмотрим и графический метод). То есть переводят на бумагу выкройку основы и с помощью разрезов моделируют вытачки.

Перевод выточек на плечевой основе

На плечевой основе вытачки могут быть направленными от плечевого, бокового швов, из проймы или горловины, от линии талии или от среднего шва детали. Главное при этом соблюдать три правила:

1. Раствор вытачек должен сохраняться.
2. Вершина новой вытачки должна быть направлена в центр выпуклости.
3. Если вытачка переводиться в место расположения другой вытачки, то растворы вытачек суммируются.

(1). Берем шаблон плечевой основы – им является верхняя часть построенной выкройки основы платья.

(2). На нем имеется нагрудная вытачка – красный цвет линий, талевая вытачка – синий цвет линий и центр выпуклости – зеленый круг.

(3). Более подробно остановимся на переводе нагрудной вытачки в линию бока.

Определяем на шаблоне местоположение новой линии вытачки – синяя линия. Следим за тем, чтобы соблюдалось второе правило перевода вытачек.

(4). Разрезаем шаблон по этой линии, получаем две части.

(5). Часть 2 остается неподвижной, часть 1 сдвигаем, закрывая нагрудную вытачку и одновременно раскрывая вытачку в линии бока.

(6). Обрисовываем новый контур и получаем изделие с вытачкой в боковом шве.

(7). Аналогично можно перевести нагрудную вытачку в линию горловины,

(8). В линию проймы,

(9). Описанным ранее способом можно убрать все вытачки в линию горловины. При переводе помним о правилах перевода вытачки.

(10). При дальнейшем шитье можем на линии горловины оформить складки или сборку, для этого проведем новый контур горловины.

(11). Талевые вытачки можем также убрать в бок. Для этого нам надо от боковой линии отложить величину раствора вытачки и провести новую линию бока.

Таким образом, на плечевой основе можно переводить вытачки в любой шов, главное соблюдать правила перевода.

Частичный перевод

Также, мы можем совсем избавиться от нагрудной вытачки путем частичного перевода ее в линию горловины, линию плеча и в пройму. Только необходимо помнить, что такая выкройка без нагрудной вытачки используется при крое изделия свободного фасона. Женщинам с большим ОГ всегда необходимы вытачки, для того чтобы вещь не смотрелась «мешком».

Вначале измерим раствор вытачки. Начертим линии разреза к линии горловины и линии проймы.

Раствор нагрудной вытачки уменьшаем до 1,0 – 1,5 см. На линии горловины раздвигаем шаблон по линии разреза на 1,0 – 1,5 см, весь оставшийся раствор нагрудной вытачки переводим в линию проймы.

(2). В итоге получаем новый контур выкройки.

Перевод вытачек на основе брюк и юбок

Чаще всего в данных изделиях, если силуэт планируется облегающий, совсем избавиться от вытачек не представляется возможным. Вытачки переводят в фасонные линии.

Исключение составляет выкройка джинс. Покрой джинс значительно отличается от обычных брюк большим облеганием, поэтому в выкройку основу брюк вносятся некоторые изменения. На передней половинке брюк, как правило, имеется вытачка, на джинсах ее быть не должно. Для этого мы переводим вытачку частично в средний и боковые швы.

ПОМНИТЕ: если вытачку перевести только в средний шов, то на месте окончания молнии образуется пузырь. Это происходит потому, что линия среднего шва сильно отклонена от вертикали. При этом, если убрать всю вытачку в боковой шов, то происходит сильное заужение по линии бока. Поэтому раствор выточки делится пополам (красная и синяя линии).

(2). Откладываем значение синего отрезка по линии талии от линии среднего шва. Проводим новую линию среднего шва.

(3). Аналогично откладываем значение красного отрезка от бокового шва по линии талии, проводим новую линию бокового шва.

(4). Таким образом, получаем новые контуры выкройки без вытачки.

Мы рассмотрели основы перевода вытачек. Дальнейшее их моделирование зависит от фантазии, главное при этом – соблюдать правила перевода вытачек.
