Виды центрального отопления по способу теплоотдачи

6. Виды систем центрального отопления и принципы их действия

Теплоносителями в системах центрального отопления могут быть вода, пар и воздух; соответствующие системы называют системами водяного, парового или воздушного отопления. Каждая из них имеет свои достоинства и недостатки.

Достоинствами системы парового отопления являются значительно меньшие ее стоимость и расход металла по сравнению с другими системами: при конденсации 1 кг пара освобождается примерно 535 ккал, что в 15—20 раз больше количества тепла, выделяющегося при остывании 1 кг воды в нагревательных приборах, и поэтому паропроводы имеют значительно меньший диаметр, чем трубопроводы системы водяного отопления. В системах парового отопления меньше и поверхность нагревательных приборов. В помещениях, где люди пребывают периодически (производственные и общественные здания), система парового отопления даст возможность производить отопление с перерывами и при этом не возникает опасность замерзания теплоносителя с последующим разрывом трубопроводов.

Недостатками системы парового отопления являются ее низкие гигиенические качества: находящаяся в воздухе пыль пригорает на нагревательных приборах, нагретых до 100°С и более; регулировать теплоотдачу этих приборов невозможно и большую часть отопительного периода система должна работать с перерывами; наличие последних приводит к значительным колебаниям температуры воздуха в отапливаемых помещениях. Поэтому системы парового отопления устраивают только в тех зданиях, где люди пребывают периодически — в банях, прачечных, душевых павильонах, вокзалах и в клубах.

На системы воздушного отопления расходуется мало металла, и они могут одновременно с обогревом помещения выполнять его вентиляцию. Однако стоимость системы воздушного отопления жилых зданий выше, чем других систем.

Системы водяного отопления имеют большие стоимость и металлоемкость по сравнению с паровым отоплением, но они обладают высокими санитарно-гигиеническими качествами, обеспечивающими им широкое распространение. Их устраивают во всех жилых зданиях высотой более двух этажей, в общественных и большинстве производственных зданий. Централизованное регулирование теплоотдачи приборов в этой системе достигается путем изменения температуры поступающей в них воды.

Системы водяного отопления различают по способу перемещения воды и конструктивным решениям.

По способу перемещения воды различают системы с естественным и механическим (насосным) побуждением. Системы водяного отопления с естественным побуждением. Принципиальная схема такой системы состоит из котла (генератора тепла), подающего трубопровода , нагревательных приборов 4, обратного трубопровода 5 и расширительного сосуда, Нагретая в котле вода поступает в нагревательные приборы, отдает в них часть своего тепла на компенсацию потерь тепла через наружные ограждения отапливаемого здания, затем возвращается в котел и далее циркуляция воды повторяется. Ее движение происходит под действием естественного побуждения, возникающего в системе при нагреве воды в котле. Выясним причину возникновения этого побуждения и его величину.

Предположим, что: 1) все трубопроводы системы имеют такую тепловую изоляцию, что температура воды в них между котлом и приборами не изменяется и 2) в верхних половинах котла и приборов температура воды расчетная максимальная и плотность ее aг (кг/м3), а в нижних половинах котла и приборов она расчетная минимальная с плотностью р0 (кг/м3). При этих условиях определим силу, заставляющую каплю воды а перемещаться по обратному трубопроводу 5 к котлу. Причиной перемещения может быть только неравенство массы столбов воды, действующих на каплю с обеих сторон. Рассекая по высоте систему на три зоны — над осью прибора 4, между осями прибора 4 и котла / и ниже оси котла /, можно установить следующее:

1) в зоне побуждение не создастся, так как высота вертикальных трубопроводов, находящихся в этой зоне, и плотность

воды (в них одинаковы и, следовательно, одинаково и давление, создаваемое соответствующими столбами воды на каплю а;

2) в зоне побуждение не создается по той же причине, что и в зоне;

3) в зоне побуждение создается, так как в левом трубопроводе горячая вода имеет плотность меньшую, чем охлажденная в правом трубопроводе.

Из формулы следует, что естественное побуждение в системе водяного отопления будет тем выше, чем больше расстояние по высоте между осями котла и нагревательного прибора и разность между температурами горячей и обратной воды в системе (и соответственно разность до — дг).

Однако эта величина определена исходя из предположения, что трубопроводы изолированы так, что они не теряют тепло. Практически тепло в них теряется, и температура воды по мере удаления от котла уменьшается, что создает дополнительное давление Ар, величина которого зависит от горизонтального расстояния и от числа этажей в здании.

Последнее слагаемое в формуле мало по сравнению с первым и его учитывают только при расчете систем квартирного отопления.

Циркуляционное давление, создавшееся при работе системы, расходуется на преодоление сопротивления движению воды по трубам (от трения воды о стенки труб) и на местные сопротивления (в отводах, кранах, вентилях, нагревательных приборах, котлах, тройниках, крестовинах и т. д.).

Величина этих сопротивлений тем больше, чем выше скорость движения воды в трубах (если скорость увеличится в два раза, то сопротивление — в четыре раза, т. е. в квадратичной зависимости). В системах с естественным побуждением в зданиях небольшой этажности величина действующего давления невелика, и поэтому в них нельзя допускать больших скоростей движения воды в трубах; следовательно, диаметры труб должны быть большими. Система может оказаться экономически невыгодной. Поэтому применение систем с естественной циркуляцией допускается лишь для небольших зданий. Радиус действия таких систем не должен превышать 30 м , а величина к должна быть не менее 3 м .

При нагревании воды в системе объем ее увеличивается. Для вмещения этого дополнительного объема воды в системах отопления предусматривается расширительный сосуд 3; в системах с верхней разводкой и естественным побуждением он одновременно служит для удаления из них воздуха, выделяющегося из воды при ее нагреве в котлах.

Читайте также:  Способы обеспечения обязательств договор поставки

Системы водяного отопления с насосным побуждением. Система отопления всегда заполнена водой и задачей насосов является создание давления, необходимого только для преодоления сопротивления движению воды. В таких системах одновременно действуют естественное и насосное побуждения; суммарное давление для двухтрубных систем с верхней разводкой, кгс/м2 (Па)

По экономическим соображениям рш обычно принимают в размере 5—10 кгс/м2 на 1 м (49—98 Па/м).

Достоинствами систем с насосным побуждением является снижение затрат на трубопроводы (их диаметр меньше, чем в системах с естественным побуждением) и возможность от одной котельной снабжать теплом ряд зданий.

Приборы описанной системы, расположенные на разных этажах здания, работают в разных условиях. Давление р2, обеспечивающее циркуляцию воды через прибор второго этажа, примерно в два раза больше, чем давление р1 для прибора нижнего этажа. В то же время суммарное сопротивление кольца трубопровода, проходящего через котел и прибор второго этажа, примерно равно сопротивлению кольца, проходящего через котел и прибор первого этажа. Поэтому первое кольцо будет работать с избыточным давлением, в прибор на втором этаже поступит больше воды, чем нужно по расчету, и соответственно уменьшится количество воды, проходящее через прибор на первом этаже.

В результате в отапливаемом данным прибором помещении второго этажа наступит перегрев, а в помещении первого этажа — недогрев. Для устранения этого явления применяют специальные методы расчета систем отопления, а также пользуются устанавливаемыми на горячей подводке к приборам кранами двойной регулировки. Если прикрыть эти краны у приборов на втором этаже, можно полностью погасить избыточное давление и тем самым отрегулировать расход воды по всем приборам, находящимся на одном стояке. Однако неравномерность распределения воды в системе, возможна и по отдельным стоякам. Объясняется это тем, что длина колец и, следовательно, суммарные их сопротивления в такой системе для всех стояков неодинаковы: наименьшее сопротивление имеет кольцо, проходящее через стояк (ближайший к главному стояку); наибольшее сопротивление имеет самое длинное кольцо, проходящее через стояк.

Распределить воду по отдельным стоякам, как это следует по проекту, можно путем соответствующей регулировки установленных на каждом стояке пробочных (проходных) кранов.

Для циркуляции воды устанавливают два насоса — один рабочий, второй — запасной. Вблизи насосов делают обычно закрытую, обводную линию с задвижкой. В случае прекращения подачи электроэнергии и остановки насоса задвижка открывается, и система отопления работает с естественной циркуляцией.

В системе с насосным побуждением расширительный бак присоединяется к системе перед насосами, и поэтому накапливающийся воздух через него не может удаляться. Для удаления воздуха в смонтированных ранее системах концы подающих стояков были продолжены воздушными трубами, на которых установлены вентили (для отключения стояка на ремонт). Воздушная магистраль в месте присоединения к воздухосборнику выполнена в виде петли, препятствующей циркуляции воды через воздушную магистраль. В настоящее время вместо такого решения применяют воздушные краны, ввинченные в верхние пробки радиаторов, установленных на верхнем этаже здания.

Системы отопления с нижней разводкой в эксплуатации более удобны, чем системы с верхней разводкой. Через подающую магистраль не теряется столько тепла и можно своевременно обнаружить и устранить утечку воды из нее. Чем выше помещен нагревательный прибор в системах с нижней разводкой, тем, следовательно, больше давление, имеющееся в кольце. Чем больше длина кольца, тем больше его суммарное сопротивление; поэтому в системе с нижней разводкой избыточные давления у приборов верхних этажей значительно меньше, чем в системах с верхней разводкой и, следовательно, регулировка их проще. В системах с нижней разводкой величина естественного побуждения снижается из-за ого, что вследствие охлаждения в подающих стояках оды возникает тормозящее ее движение сверху вниз, поэтому суммарное давление, действующее в таких системах,

В настоящее время большое распространение получили однотрубные системы, в которых радиаторы обеими подводками присоединяются к одному стояку; такие системы проще монтируются и обеспечивают более равномерный прогрев всех нагревательных приборов. Наиболее распространена однотрубная система с нижней разводкой и вертикальными стояками.

Стояк такой системы состоит из подъемной и опускной частей. Трехходовые краны могут пропускать расчетное количество или часть воды в приборы в последнем случае остальное ее количество проходит, минуя прибор, через замыкающие участки . Соединение подъемной и опускной частей стояка производится прокладываемой под окнами верхнего этажа соединительной трубой. В верхних пробках приборов, находящихся на верхнем этаже, устанавливают воздушные краны, через которые слесарь удаляет из системы воздух во время пуска системы или обильной подпитки ее водой.

В однотрубных системах вода последовательно проходит через все приборы, и поэтому они должны быть тщательно отрегулированы. В случае необходимости регулировку теплоотдачи отдельных приборов осуществляют с помощью трехходовых кранов, а расход воды по отдельным стоякам — проходными (пробочными) кранами или установкой в них дросселирующих шайб. Если стояк будет поступать чрезмерно большое количество воды, то первые по ходу движения воды нагревательные приборы стояка отдадут тепла больше, чем это необходимо по расчету.

Как известно, циркуляция воды в системе, помимо давления, создаваемого насосом и естественным побуждением, получается и от дополнительного давления Ар, возникающего в результате охлаждения воды при движении по трубопроводам системы. Наличие этого давления позволило создать системы квартирного водяного отопления, котел которого не заглублен, а его устанавливают обычно на полу кухни. В таких случаях расстояние, следовательно, система работает только за счет дополнительного давления, возникающего в результате охлаждения воды в трубопроводах. Расчет таких систем отличается от расчетов систем отопления здании.

Читайте также:  Лень способы избавиться от лени

Системы квартирного водяного отопления в настоящее время широко применяют взамен печного отопления в одно- и двухэтажных зданиях в газифицируемых городах: в таких случаях вместо котлов устанавливают автоматические газовые водонагреватели (ЛГВ), обеспечивающие не только отопление, но и горячее водоснабжение.

Источник

Вопрос 2. Центральные системы отопления

Заключительная часть

Учебные вопросы

Вводная часть

VI. Текст лекции

Во вводной части занятия (10 минут) преподаватель принимает доклад у дежурного по учебной группе о готовности группы к занятиям. Проверяет наличие обучающихся, делает соответствующие отметки в учебном журнале группы и строевой записке. Объявляет тему, учебные цели, вопросы, рассматриваемые на занятии и литературу. Доводит расчет учебного времени на отработку учебных вопросов.

В ходе занятия(75 минут) преподаватель доводит новый учебный материал, контролирует работу обучающихся. Создает условия для развития творческого мышления и самостоятельности обучающихся. При необходимости своевременно разъясняет отдельные положения, вызывающие затруднения и вопросы.

В заключительной части занятия(5 минут) в целях проверки качества усвоения обучающимися учебного материала преподаватель может провести выборочную проверку конспектов, подводит итоги всего занятия. Выдается задание на подготовку к следующему семинарскому занятию. Подается команда к завершению занятия.

Вопрос 1. Назначение, устройство, классификация систем отопления.

Отопление – это искусственный обогрев помещений с целью возмещения в них тепловых потерь и поддержания температуры воздуха, отвечающей условиям теплового комфорта для людей или требованиям технологического процесса.

Отопление – искусственное нагревание помещения в холодный период года для компенсации тепловых потерь и поддержания нормируемой температуры со средней необеспеченностью 50 ч/год. [п. 3.22 СП 60.13330.2012] (необеспеченность – это отклонение параметров внутреннего воздуха от нормируемых (расчетных), допускаемое СП).

Комплекс технических устройств, обеспечивающих заданный тепловой режим, называется системой отопления.Основными элементами отопительных систем являются генератор теплоты, теплопровод и нагревательные приборы.

Системы отопления классифицируются по ряду признаков.

В зависимости от места размещения генератора теплоты относительно отапливаемого помещения различают системы местного и центрального отопления.

По виду теплоносителя различают системы водяного, парового, и воздушного отопления.

Сравнительная характеристика теплоносителей позволяет правильно выбрать вид теплоносителя (отопления) с учетом экономических, технических и противопожарных требований. Теплоноситель должен быть негорючим, теплоемким, подвижным и дешевым. Наряду с этим он не должен ухудшать санитарных условий в отапливаемых помещениях.

В качестве теплоносителей в системах отопления используются вода, водяной пар, дымовые газы и воздух.

Вода легко подвергается нагреву в широком диапазоне температур, обладает большой теплоемкостью, что позволяет передавать значительные количества теплоты при небольшом ее расходе. В центральных и местных системах отопления производственных, жилых, общественных и административных зданиях чаще используется вода с температурой 60-95 °С, поэтому температура магистральных трубопроводов сравнительно невысока и тепловые потери в системах водяного отопления значительно меньше, чем в системах парового отопления. При теплоносителе «вода» теплоотдача от нагревательных приборов к воздуху помещения может регулироваться из теплового пункта путем изменения температуры воды. Это позволяет при смене климатических условий легко изменять тепловой режим в отапливаемых помещениях.

Основные недостатки воды как теплоносителя заключается в том, что она имеет большую плотность, поэтому при ее перемещении требуются большие затраты энергии, а так же при длительной аварийной остановке системы возможно ее замерзание.

Водяной пар, используемый в системах отопления, в нагревательных приборах конденсируется, выделяя скрытую теплоту парообразования. Высокое теплосодержание пара и малая плотность позволяет передавать на большие расстояния значительные количества теплоты при малых затратах энергии. В системах парового отопления используется водяной пар с температурой 105-130 °С. При одинаковой температуре воды и пара теплоотдача системы парового отопления выше, чем при водяном отоплении.

Однако пар имеет существенные недостатки, значительно ограничивающие область его применения. В отопительных системах парового отопления нагревательные приборы имеют температуру более 100 °С, при которой органическая пыль, осевшая на поверхности приборов, разлагаются и в воздух помещения выделяются продукты разложения (в числе которых и окись углерода). При этом теплоносителе невозможна централизованная регулировка теплоотдачи нагревательных приборов.

Дымовые газы являются теплоносителем в отопительных установках, работающих при сжигании твердого, жидкого или газообразного топлива. Передача теплоты от продуктов горения к воздуху помещения осуществляется путем нагрева конструкций печей или аппаратов. Дымовые газы в отопительных установках имеют температуру от 1300 °С в топливнике до 130 °С на выходе из дымовой трубы. Раскаленные сажистые частицы, содержащиеся в дымовых газах, при отсутствии искрогасителя на дымовой трубе могут быть источником воспламенения сгораемых кровель и других сгораемых предметов.

Воздух имеет малую теплоемкость и плотность, температура его в системах отопления не превышает 70 °С. Подавать воздух на большие расстояния при воздушном отоплении нецелесообразно. Достоинством воздуха как теплоносителя является возможность обеспечивать в отапливаемых помещениях необходимые санитарно-гигиенические условия.

В пожарном отношении вода, пар и воздух с учетом их физических свойств не представляют опасности (известны случаи, когда разрушение трубопровода водяной или паровой системы отопления при пожаре приводило к ликвидации горения). Однако в производственных помещениях могут использоваться вещества, способные в контакте с водой или паром образовывать взрывоопасные смеси, самовозгораться или самовоспламеняться, поэтому для данных помещений применение воды или пара не допускается.

Пожарная опасность отопительных систем обусловлена наличием нагретых поверхностей элементов отопительного оборудования (калориферов, нагревательных приборов, трубопроводов и др.). Так, в системах парового и водяного отопления с насосной рециркуляцией воды температура поверхности нагревательных приборов может превышать 100°С. При этой температуре возможно самовоспламенение таких веществ, как сероуглерод, ацетальдегид и др. Поэтому для помещений, в которых используются данные вещества, температура теплоносителя должна быть ниже температуры самовоспламенения наиболее опасного вещества.

Читайте также:  Физический диктант по теме внутренняя энергия способы изменения внутренней энергии

Пожароопасные свойства теплоносителей следует учитывать при разработке мероприятий противопожарной защиты и выбора отопительных систем.

Центральными системами отопления называются системы, в которых генератор теплоты размещен в отдельном помещении, а в отапливаемых расположены только нагревательные приборы, соединенные между собой разветвленной системой теплопроводов.

Центральная система одним или несколькими генераторами теплоты (котлом или группой котлов) может отапливать одно здание с большим числом помещений, несколько зданий, район города или город в целом.

Центральные системы отопления классифицируются по виду и параметрам теплоносителя, способу его перемещения, схеме прокладки магистральных трубопроводов, преобладающему виду теплоотдачи нагревательных приборов (конвективные, лучистые, конвективно-лучистые нагревательные приборы).

Водяные системы отопления наиболее широко распространены в жилых, общественных и производственных зданиях, так как обладают преимуществами перед другими системами отопления: простотой централизованного регулирования теплоотдачи нагревательных приборов, возможностью поддержания на поверхности нагревательных приборов умеренных температур, исключающих процессы термического разложения органических пылей, бесшумностью работы и простой эксплуатации.

Однако системы водяного отопления имеют и ряд недостатков: ограниченность радиуса действия из-за больших потерь давления и высоты систем, повышенная опасность замерзания и др.

Водяные системы в зависимости от способа перемещения и параметров теплоносителя подразделяются на системы с естественной и механической циркуляцией теплоносителя.

В системах с естественной циркуляцией движение воды происходит под действием гидростатического давления, обусловленного разностью плотностей горячей воды на входе в систему и холодной воды на выходе из нее. В данных системах отопления водяной контур сообщается с атмосферой, поэтому температура горячей воды не может превышать 100°С.

В системах отопления с искусственной (насосной) циркуляцией побудителем движения теплоносителя является насос или водоструйный элеватор. Эти системы не сообщаются с атмосферой (давление выше атмосферного), могут иметь температуру горячей воды до 150°С.

Конструктивное исполнение системы водяного отопления.

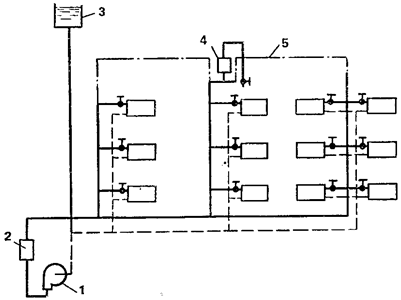

Рис. 6. Система водяного отопления с насосной циркуляцией теплоносителя:

1 – насос; 2 – котел; 3 – расширительный бак; 4 – воздухосборник; 5 – воздушная линия

Отопительные водяные системы при этом принципиально одинаковы. Отопительную систему монтируют с таким расчетом, чтобы возвратная вода поступала к отопительному аппарату снизу по трубам, имеющим уклон в сторону аппарата.

Системы парового отопления в зависимости от параметров теплоносителя разделяют на системы высокого и низкого давления, а так же вакуумные.

Системы парового отопления в зависимости от абсолютного давления пара делятся на вакуум- паровые — при абсолютном давлении пара менее 0,1 МПа; низкого давления — при давлении пара 0,1-0,12 МПа; повышенного давления — при давлении пара 0,12-0,17 МПа; высокого давления — при абсолютном давлении пара 0,17 – 0,27 МПа.

Паровые системы отопления высокого и низкого давления целесообразно применять в производственных зданиях и сооружениях, где используется пар для технологических нужд. Вакуумные системы применяются крайне редко.

В системах парового отопления теплоносителем является водяной пар. Передача теплоты от теплоносителя к нагревательным приборам происходит за счет его конденсации. Поверхности нагревательных приборов при паровом отоплении имеют температуру 100-130 °С.

Паровое отопление нельзя применять жилых домах, детских учреждениях, школах, санаториях, больницах и т.п.

Системы парового и водяного отопления разделяются по способу прокладки разводящих магистралей на системы с верхней и с нижней прокладкой магистралей.

Конструктивное исполнение системы парового отопления.

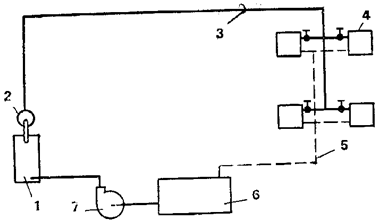

Рис. 8. Система парового отопления низкого давления:

1 – паровой котел; 2 – паросборник; 3 – паропровод; 4 – нагревательный прибор; 5 – конденсатопровод; 6 – бак для сбора конденсата; 7 — насос

Воздушное отопление применяется в зданиях различного назначения совместно с системами приточной вентиляции. Теплоносителем является наружный воздух, очищенный от пыли и нагретый в калориферах до температуры 30-45 °С. Подача воздуха в отапливаемые помещения осуществляется вентиляторами по воздуховодам.

В производственных помещениях может устраиваться бесканальное воздушное отопление, когда калорифер для нагревания воздуха располагается непосредственно в отапливаемом помещении.

Системы воздушного отопления классифицируются по месту размещения генератора теплоты, виду подачи воздуха в отапливаемые помещения, схеме и конструктивным особенностям.

В зависимости от места размещения генератора теплоты (калорифера) различают центральные и местные системы воздушного отопления.

По виду подачи нагретого воздуха в помещения системы воздушного отопления классифицируют на прямоточные, с частичной или полной рециркуляцией. В прямоточных системах воздух забирается снаружи здания, очищается от пыли, проходит термовлажностную обработку и вентилятором подается в помещение. При частичной рециркуляции к наружному воздуху подмешивается воздух, удаляемый из помещения. При полной рециркуляции нагревается только воздух помещения.

По схеме и конструктивным особенностям системы воздушного отопления подразделяются на отдельные и общие. Отдельные обслуживают отдельную зону или одно помещение. Общие системы применяются при отоплении нескольких помещений. Общие системы воздушного отопления более пожароопасны.

В сельской местности, рабочих поселках и поселках городского типа при отсутствии централизованного теплоснабжения кроме отопительных печей находят применение бытовые отопительные аппараты заводского изготовления на твердом, жидком или газообразном топливе.

Для отопления животноводческих помещений, птицефабрик, теплиц и других объектов сельскохозяйственного производства используются теплогенерирующие установки (теплогенераторы, воздухонагреватели, паро-водогрейные котлы и др.).Промышленность выпускает электрические и огневые установки. Огневые теплогенерирующие установки работают на твердом, жидком или газообразном топливе.
