Топология это способ организации физических связей

Существует множество способов соединения сетевых устройств. Выделяют следующие топологии:

полносвязная
ячеистая
общая шина
звезда
кольцо
снежинка

Рассмотрим каждую из них по подробнее.

1) Полносвязная топология — топология компьютерной сети, в которой каждая рабочая станция подключена ко всем остальным. Этот вариант является громоздким и неэффективным, несмотря на свою логическую простоту. Для каждой пары должна быть выделена независимая линия, каждый компьютер должен иметь столько коммуникационных портов сколько компьютеров в сети. По этим причинам сеть

Технология доступа в сетях этой топологии реализуется методом передачи маркера. Маркер – это пакет, снабженный специальной последовательностью бит (его можно сравнить с конвертом для письма). Он последовательно предается по кольцу от компьютера к компьютеру в одном направлении. Каждый узел ретранслирует передаваемый маркер. Компьютер может передать свои данные, если он получил пустой маркер. Маркер с пакетом передается, пока не обнаружится компьютер, которому предназначен пакет. В этом компьютере данные принимаются, но маркер движется дальше и возвращается к отправителю.
После того, как отправивший пакет компьютер убедится, что пакет доставлен адресату, маркер освобождается.

Недостаток: г ромоздкий и неэффективный вариант , т . к . каждый компьютер должен иметь большое кол — во коммуникационных портов .

2) Ячеистая топология — базовая полносвязная топология компьютерной сети, в которой каждая рабочая станция сети соединяется с несколькими другими рабочими станциями этой же сети. Характеризуется высокой отказоустойчивостью, сложностью настройки и переизбыточным расходом кабеля. Каждый компьютер имеет множество возможных путей соединения с другими компьютерами. Обрыв кабеля не приведёт к потере соединения между двумя компьютерами.

Получается из полносвязной путем удаления некоторых возможных связей. Эта топология допускает соединение большого количества компьютеров и характерна, как правило, для крупных сетей.

3) Общая шина, представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. На концах кабеля находятся терминаторы, для предотвращения отражения сигнала.

Сравнение с другими топологиями.

Небольшое время установки сети;
Дешевизна (требуется меньше кабеля и сетевых устройств);
Простота настройки;
Выход из строя рабочей станции не отражается на работе сети.

Неполадки в сети, такие как обрыв кабеля и выход из строя терминатора, полностью блокируют работу всей сети;
Сложная локализация неисправностей;
С добавлением новых рабочих станций падает производительность сети.

Метод доступа реализуется с помощью технологии Arcnet. Этот метод доступа также использует маркер для передачи данных . Маркер передается от компьютера к компьютеру в порядке возрастания адреса . Как и в кольцевой топологии , каждый компьютер регенерирует маркер .

Сравнение с другими топологиями.

выход из строя одной рабочей станции не отражается на работе всей сети в целом;
хорошая масштабируемость сети;
лёгкий поиск неисправностей и обрывов в сети;
высокая производительность сети (при условии правильного проектирования);
гибкие возможности администрирования.

выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;
для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;
конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

Работа в сети кольца заключается в том, что каждый компьютер ретранслирует (возобновляет) сигнал, то есть выступает в роли повторителя, потому затухание сигнала во всем кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Четко выделенного центра в этом случае нет, все компьютеры могут быть одинаковыми. Однако достаточно часто в кольце выделяется специальный абонент, который управляет обменом или контролирует обмен. Понятно, что наличие такого управляющего абонента снижает надежность сети, потому что выход его из строя сразу же парализует весь обмен.

Компьютеры в кольце не являются полностью равноправными (в отличие, например, от шинной топологии). Одни из них обязательно получают информацию от компьютера, который ведет передачу в этот момент, раньше, а другие — позже. Именно на этой особенности топологии и строятся методы управления обменом по сети, специально рассчитанные на «кольцо». В этих методах право на следующую передачу (или, как еще говорят, на захват сети) переходит последовательно к следующему по кругу компьютеру.

Подключение новых абонентов в «кольцо» обычно совсем безболезненно, хотя и требует обязательной остановки работы всей сети на время подключения. Как и в случае топологии «шина», максимальное количество абонентов в кольце может быть достаточно большое (1000 и больше). Кольцевая топология обычно является самой стойкой к перегрузкам, она обеспечивает уверенную работу с самыми большими потоками переданной по сети информации, потому что в ней, как правило, нет конфликтов (в отличие от шины), а также отсутствует центральный абонент (в отличие от звезды).

В кольце, в отличие от других топологий (звезда, шина), не используется конкурентный метод посылки данных, компьютер в сети получает данные от стоящего предыдущим в списке адресатов и перенаправляет их далее, если они адресованы не ему. Список адресатов генерируется компьютером, являющимся генератором маркера. Сетевой модуль генерирует маркерный сигнал (обычно порядка 2—10 байт во избежание затухания) и передает его следующей системе (иногда по возрастанию MAC-адреса). Следующая система, приняв сигнал, не анализирует его, а просто передает дальше. Это так называемый нулевой цикл.

Последующий алгоритм работы таков — пакет данных GRE, передаваемый отправителем адресату начинает следовать по пути, проложенному маркером. Пакет передаётся до тех пор, пока не доберётся до получателя.

Сравнение с другими топологиями.

Простота установки;
Практически полное отсутствие дополнительного оборудования;
Возможность устойчивой работы без существенного падения скорости передачи данных при интенсивной загрузке сети, поскольку использование маркера исключает возможность возникновения коллизий.

Выход из строя одной рабочей станции, и другие неполадки (обрыв кабеля), отражаются на работоспособности всей сети;
Сложность конфигурирования и настройки;
Сложность поиска неисправностей.
Необходимость иметь две сетевые платы, на каждой рабочей станции.

Самый распространенный способ связей как в локальных сетях , так и в глобальных .

Источник

Топология физических связей

Как только компьютеров становится больше двух, возникает проблема выбора конфигурации физических связей или топологии. Под топологией сети понимается конфигурация графа, вершинам которого соответствуют конечные узлы сети (например, компьютеры) и коммуникационное оборудование (например, маршрутизаторы), а ребрам — электрические и информационные связи между ними.

Число возможных конфигураций резко возрастает при увеличении числа связываемых устройств. Так, если три компьютера мы можем связать двумя способами, то для четырех компьютеров (рис. 4.1) можно предложить уже шесть топологически различных конфигураций (при условии неразличимости компьютеров).

Рис. 4.1. Варианты связи компьютеров.

Мы можем соединять каждый компьютер с каждым или же связывать их последовательно, предполагая, что они будут общаться, передавая друг другу сообщения «транзитом». При этом транзитные узлы должны быть оснащены специальными средствами, позволяющими выполнять эту специфическую посредническую операцию. В роли транзитного узла может выступать как универсальный компьютер, так и специализированное устройство.

От выбора топологии связей зависят многие характеристики сети. Например, наличие между узлами нескольких путей повышает надежность сети и делает возможной балансировку загрузки отдельных каналов. Простота присоединения новых узлов, свойственная некоторым топологиям, делает сеть легко расширяемой. Экономические соображения часто приводят к выбору топологий, для которых характерна минимальная суммарная длина линий связи.

Среди множества возможных конфигураций различают полносвязные и неполносвязные:

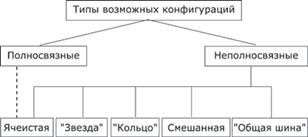

Рис. 4.1.1. Типы конфигураций

Полносвязная топология (рис. 4.2) соответствует сети, в которой каждый компьютер непосредственно связан со всеми остальными. Несмотря на логическую простоту, это вариант громоздкий и неэффективный. Действительно, каждый компьютер в сети должен иметь большое количество коммуникационных портов, достаточное для связи с каждым из остальных компьютеров. Для каждой пары компьютеров должна быть выделена отдельная физическая линия связи. (В некоторых случаях даже две, если невозможно использование этой линии для двусторонней передачи.) Полносвязные топологии в крупных сетях применяются редко, так как для связи N узлов требуется N(N-1)/2 физических дуплексных линий связи, т.е. имеет место квадратичная зависимость. Чаще этот вид топологии используется в многомашинных комплексах или в сетях, объединяющих небольшое количество компьютеров.

Рис. 4.2. Полносвязная конфигурация. Рис. 4.3. Ячеистая топология.

Все другие варианты основаны на неполносвязных топологиях, когда для обмена данными между двумя компьютерами может потребоваться промежуточная передача данных через другие узлы сети.

Ячеистая топология (mesh) получается из полносвязной путем удаления некоторых возможных связей. Ячеистая топология допускает соединение большого количества компьютеров и характерна для крупных сетей (рис 4.3).

Иногда термин «mesh» используют и для обозначения полносвязной или близкой к полносвязной топологий.

В сетях с кольцевой конфигурацией (рис. 4.4) данные передаются по кольцу от одного компьютера к другому. Главное достоинство «кольца» в том, что оно по своей природе обладает свойством резервирования связей. Действительно, любая пара узлов соединена здесь двумя путями — по часовой стрелке и против. «Кольцо» представляет собой очень удобную конфигурацию и для организации обратной связи — данные, сделав полный оборот, возвращаются к узлу-источнику. Поэтому отправитель в данном случае может контролировать процесс доставки данных адресату. Часто это свойство «кольца» используется для тестирования связности сети и поиска узла, работающего некорректно. В то же время в сетях с кольцевой топологией необходимо принимать специальные меры, чтобы в случае выхода из строя или отключения какой-либо станции не прерывался канал связи между остальными станциями «кольца«.

Рис. 4.4. Топология «кольцо». Рис. 4.5. Топология «звезда».

Топология«звезда» (рис.4.5) образуется в том случае, когда каждый компьютер с помощью отдельного кабеля подключается к общему центральному устройству, называемому концентратором. (В данном случае термин «концентратор» используется в широком смысле, им обозначается любое многовходовое устройство, способное служить центральным элементом, например коммутатор или маршрутизатор.) В функции концентратора входит направление передаваемой компьютером информации одному или всем остальным компьютерам сети. В роли концентратора может выступать как компьютер, так и специализированное устройство, такое как многовходовый повторитель, коммутатор или маршрутизатор. К недостаткам топологии типа «звезда» относится более высокая стоимость сетевого оборудования, связанная с необходимостью приобретения специализированного центрального устройства. Кроме того, возможности наращивания количества узлов в сети ограничиваются количеством портов концентратора.

Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа «звезда» (рис. 4.6). Получаемую в результате структуру называют также деревом. В настоящее время дерево является самым распространенным типом топологии связей, как в локальных, так и в глобальных сетях.

Рис. 4.6. Топология «иерархическая звезда» или «дерево».

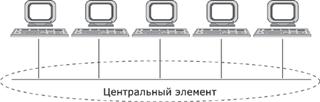

Особым частным случаем конфигурации звезда является конфигурация «общая шина» (рис. 4.7). Здесь в роли центрального элемента выступает пассивный кабель, к которому по схеме «монтажного ИЛИ» подключается несколько компьютеров (такую же топологию имеют многие сети, использующие беспроводную связь — роль общей шины здесь играет общая радиосреда). Передаваемая информация распространяется по кабелю и доступна одновременно всем присоединенным к нему компьютерам.

Рис. 4.7. Топология «общая шина».

Основными преимуществами такой схемы являются низкая стоимость и простота наращивания, т.е. присоединения новых узлов к сети.

Самым серьезным недостатком «общей шины» является ее недостаточная надежность: любой дефект кабеля или какого-нибудь из многочисленных разъемов полностью парализует всю сеть. Другой недостаток «общей шины» — невысокая производительность, так как при таком способе подключения в каждый момент времени только один компьютер может передавать данные по сети, поэтому пропускная способность канала связи всегда делится между всеми узлами сети. До недавнего времени «общая шина» являлась одной из самых популярных топологий для локальных сетей.

В то время как небольшие сети, как правило, имеют типовую топологию — «звезда«, «кольцо» или «общая шина«, для крупных сетей характерно наличие произвольных связей между компьютерами. В таких сетях можно выделить отдельные произвольно связанные фрагменты (подсети), имеющие типовую топологию, поэтому их называют сетями со смешанной топологией (рис. 4.8).
