Сравнение способов картографического изображения. Способы изображения объектов и явлений на картах
Содержание:
Картографические способы изображения — совокупность графических знаков, которые демонстрируют местонахождение, размер и форму, качественные и количественные параметры объектов на карте.
Знаковость карт помогает:
- Изображать даже абстрактные объекты;
- Информировать о внутренних характеристиках объектов;
- Передавать динамичные изменения процессов и явлений;
- Использовать мелкий масштаб.
Благодаря информационным технологиям кроме статичных используют и динамичные обозначения.
Условные знаки разделяют на три типа:
Основные способы картографического изображения
Название способа
Описание
Способ применения
Способ значков
Внешний вид знаков характеризует качество, а размер — количество.
По форме значки бывают в виде геометрических фигур, букв, символов.
Для демонстрации объектов, которые не связаны с масштабом карты.
Линейный
Параметры объекта выражаются с помощью разных видов пунктиров и окраски.
Представление объектов, для которых важно передать протяженность: реки, дороги, границы.
Изолинии
Изолиния проходит по точкам с одинаковым количественным показателем какого-либо явления.
Для отображения непрерывных и плавно меняющихся явлений. Таких как амплитуда температур и давления, магнитной напряженности.
Точечный
Использование множества точек, где каждая точка обозначает некое число единиц данного явления.
Густота точек дает представление о территориальном расположении, а их количество определяет размер объекта.
Демонстрируют явления массового, но не сплошного распространения. Например, посевы, животноводство.
Картодиаграмма
Передает показатели по административно-территориальным единицам с помощью диаграмм.
Для абсолютных статистических показателей: потребление электроэнергии, объем промышленного производства.
Картограмма
Географические различия демонстрируют с помощью разной интенсивности закрашивания районов распространения явления.
Для изображения относительных количественных явлений: плотность населения, процент школ на 1000 человек. Широко применяют в экономических картах.
Способ ареалов
Представляет собой обозначение на карте площадей, с помощью контура, окраски, штриховки или рисунка. Ареалы показывают, где распространенно определенное явление.
Для тематических карт распространения флоры и фауны, бассейнов полезных ископаемых и т.п.
Способ качественного фона
Изображаемая на карте территория делится на части по признаку показываемого явления.
Для качественных явлений сплошного распространения. Например, карты типов климата, природных зон, тектоническая.
Способ количествен-ного фона
На карте выделяют однородные участки распространения нужного показателя, которые закрашивают или штрихуют.
Для районирования территорий по количественным показателям. Широко используют в составлении карт природы. Например, разная увлажненность территории.
Способ линии движения
Отображает скорость и направления движения явлений
Используют на синоптических, экономических картах. Например, течения, история исследования территории.
Источник
Тема 10. Тематические карты. Способы изображения явлений на тематических картах
Для изображения явлений на тематических картах используют различные способы картографирования.
Способ качественного фона состоит в показе качественных различий частей, на которые полностью разделена вся изображенная территория. При этом способе на карту наносят границы того или иного явления, а площади, заключенные в этих границах, закрашивают различными красками, заполняют повторяющимися условными знаками или отделяют друг от друга штриховкой различного вида. Способ применяют на политико-административных, геологических, ботанических и других картах.
Способом линейных знаков пользуются для показа протяженных объектов, длина которых может быть выражена в масштабе карты, а ширина нет (дороги, реки, каналы, границы и др.) (рисунок 21).
Линиями движения (способ знаков движения) изображают различные перемещения на территории (направление ветров, морских течений, движения грузов и т. д.).
Рисунок 21 – Линейные знаки: а – границы штатов, б – гидрография
Значковый способ употребляется для рассредоточения объектов, отнесенных к определенным точкам карты (населенные пункты, пристани и т. д.). Значки размещают точно на тех местах, где расположены данные объекты. Значки бывают трех видов: геометрические (окружность, квадрат, треугольник, прямоугольник и др.), буквенные и художественные. Наиболее удобно использовать геометрические значки. Размер значка зависит от величины явления. Иногда для всей карты сохраняется пропорциональная зависимость между величиной явления и размером значка. Например, если минимальная и максимальная плотность населения отличается в 10 раз, то и размеры окружности тоже отличаются в 10 раз. Такая шкала значков называется абсолютной. Абсолютную величину явления выражают не только линейным размером значка, но, бывает, и площадью или объемом. Но иногда различия показателей очень велики – в несколько тысяч раз. В этом случае пропорциональная зависимость между размером значка и показателем величины неприемлема из-за очень большой разницы самого большого и самого маленького знаков. В таком случае применяется условная шкала значков, например, величине 10 соответствует значок размером 1 мм, а величине 1 000 – 2 мм, величине 10 000 – 3 мм.
Способ изолиний применяют в том случае, когда нужно показать явления, подвергающиеся равномерному изменению и имеющие непрерывное распределение. Для характеристики явлений проводят изолинии – линии с одинаковым показателем явления (рисунок 22). Абсолютные значения изолиний указывают цифрами в разрыве линии или на ее концах. Для наглядности площади между изолиниями окрашивают краской разных оттенков или разной интенсивности.
Рисунок 22 – Способ изолиний
Точечный способ применяют в тех случаях, когда нужно показать распределение какого-либо явления, неравномерно распределенного по площади (размещение посевов, животноводства и т. д.). Основным элементом является точка, которой придается какое-либо значение (вес). Например, красная точка – это сто голов свиней, зеленая точка – сто голов овец. Точки расставляются с различной степенью густоты (рисунок 23).
Способ картограмм применяется для отображения относительных количественных показателей по ячейкам территориального, чаще всего административного, деления. Площади с различными количественными показателями различаются разной интенсивностью окраски или штриховкой. С увеличением значения показателя насыщенность цветового тона увеличивается. Картограммой показывают плотность населения, среднюю лесистость, степень заболоченности территории и др.
Способ картодиаграмм применяется для изображения абсолютных показателей в пределах административно-территориальных единиц. Фигуры картодиаграмм внешне могут быть одинаковыми с рисунком значка.
Разница в том, что в способе значков знаки приурочены к населенным пунктам или иным точкам, а диаграммы не показывают фактического местоположения объекта; их размещают в любом месте в пределах определенной территории.

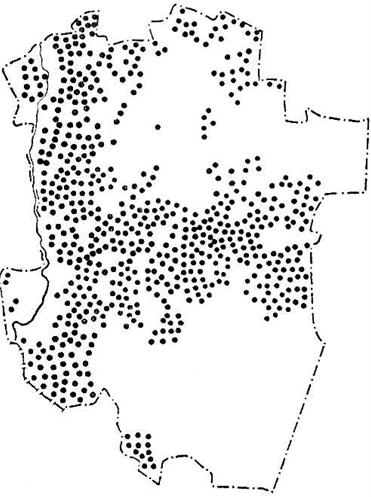

Рисунок 23 – Точечный способ (1 точка – 500 га пахотных земель)
Способ ареалов. Способ ареалов применяют для изображения явлений, частично расположенных на картографируемой территории (районы расселения той или иной народности, площади болот, области распространения какого-либо растения и др.). Ареалы выделяются линией определенного рисунка и цвета. В пределах ареала поверхность карты закрашивают, заштриховывают или заполняют каким-то условным знаком – геометрическим, художественным, буквенным (рисунок 24).
К способу локализованных диаграмм прибегают в том случае, если желают охарактеризовать определенные пункты на местности и не показывают величину явления по всей площади. Локализованными диаграммами характеризуют направление и скорость ветра и другие явления.

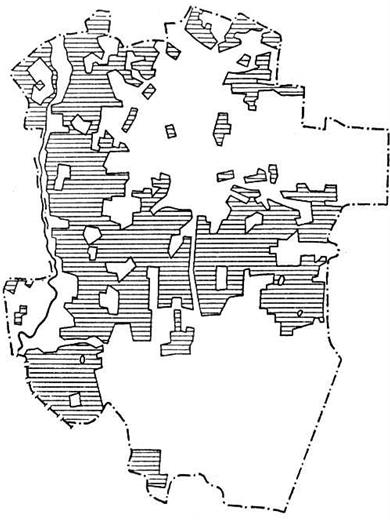

Рисунок 24 – Способ ареалов (заштрихованы пахотные земли)
ЗАДАНИЕ 14.Определить способы изображения явлений на тематических картах, указанных в одном из вариантов (таблица 18). Охарактеризовать средства оформления, примененные для выявления особенностей явлений этими способами.
Чтобы установить по тематической карте, какие способы изображения явлений на ней применены, необходимо прежде вчитаться в легенду карты и рассмотреть само картографическое изображение. Темой карты может быть не одно, а несколько взаимосвязанных явлений. Нужно сначала установить, каким способом отображено каждое из них. Определив способ, надо уяснить далее, какие качественные и количественные особенности явления показаны на карте.
Применение каждого из способов картографирования требует определенных средств оформления в виде тех или иных условных обозначений, фоновых окрасок и т. п. При этом одни и те же условные обозначения могут выражать разные способы картографирования. Например, внемасштабный условный знак в форме круга применяют и при способе значков и на картодиаграммах. Покрытие поверхности участков карты контурным условным знаком (цветным фоном или штриховкой) применяют при нескольких способах (картограммы, качественного фона, изолиний). Следует при анализе тематической карты четко различать способы изображения (картографирования) и средства оформления.
При анализе средств оформления надо обращать внимание на внешний вид условных обозначений, на их относительные размеры и характер шкал, на примененные количественные показатели. Для характеристики отдельных способов важно также установить: имеются ли на карте линии, ограничивающие площадь распространения явления, обозначенного определенным условным знаком.
Таблица 18 – Варианты задания 14
| Вариант | Название атласа | Название карты для описания |
| Атлас «Общая география» | Строение земной коры, Агроклиматические ресурсы, Ресурсы Мирового океана, Охрана природы | |
| Атлас «География Беларуси» | Политико-административная карта, Могилевская область. Экономическая карта Сельское хозяйство, Гидрологическая карта | |
| Атлас «География материков и стран» | Важнейшие географические открытия, Строение земной коры, Годовое количество осадков, Экологические проблемы | |
| Атлас «География Беларуси» | Охрана здоровья, Историко-культурное наследие Беларуси, Легкая промышленность, Охрана природной среды | |
| Атлас «Начальный курс географии» | Физическая карта полушарий, Физическая карта океанов, Климат, Плотность населения | |
| Атлас «География Беларуси» | Загрязнение территории цезием-137, Пути сообщения, Пищевая промышленность, Карта растительности |
Продолжение таблицы 18
| Атлас «Начальный курс географии» | Физическая карта мира, Республика Беларусь. Промышленность, Почвы, Политическая карта мира |
| Атлас «География материков и стран» | Политическая карта. Африка, Распространение религий, Основные миграционные потоки населения Минерально-сырьевые ресурсы |
| Атлас «География Беларуси» | Почвенная карта, Технические культуры, Промышленность, Ландшафтная карта |
| Атлас «Общая география» | Землетрясения и вулканы, Зоогеографическая карта, Водные ресурсы, Международный туризм |
В результате анализа тематической карты должно быть составлено описание примененных на ней способов изображения.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
КАРТОГРАФИ́ЧЕСКИЕ СПО́СОБЫ ИЗОБРАЖЕ́НИЯ
В книжной версии
Том 13. Москва, 2009, стр. 242
Скопировать библиографическую ссылку:
КАРТОГРАФИ́ЧЕСКИЕ СПО́ СОБЫ ИЗОБРАЖ Е́НИЯ, системы условных обозначений, применяемые при создании карт, для показа пространственного размещения объектов, явлений, процессов, их сочетаний, связей и развития. В этих целях используются многочисленные и разнообразные картографич. символы, имеющие разл. форму, размер, цвет, его насыщенность, ориентировку и внутр. структуру знака и т. п. Они обобщены и систематизированы в относительно небольшое число основных К. с. и. (см. карту Картографические способы изображения), которое увеличивается на анимационных картах за счёт добавления динамич. переменных: движения, мигания знаков, изменения цвета и т. д. (см. также Картографическая анимация ).
Источник
7. Выбор способов картографического изображения для тематических карт
При проектировании тематической карты важным этапом является правильный выбор картографических способов отображения ее содержания. На выбор способов картографического изображения явлений влияет ряд факторов.
Одним из важнейших факторов является характер распространения картографируемого явления. Для явлений сплошного распространения применяют способы качественного и количественного фона, изолинии и реже способ знаков движения. Способом локализованных диаграмм можно также передать явления сплошного распространения, при этом представление о характере явлений может дать только совокупность локализованных диаграмм.
Для явлений, локализованных по площадям, можно применить ареалы, качественный и количественный фон, изолинии, а также совокупность локализованных диаграмм. Явления площадного распространения хорошо передаются картограммой и картодиаграммой, но характер географической действительности они сильно искажают, показывая только среднюю интенсивность распространения явлений (картограмма) и абсолютную величину явления (картодиаграмма) в пределах территориальных единиц разного ранга. Эти способы используют в тех случаях, когда необходимо наглядно показать сравнимость величины явления в пределах изображаемых территорий (сельские советы, районы, области и т. д.), чаще всего на социально-экономических картах.
Для показа явлений рассеянного распространения применяют точечный способ, ареалы, картограммы, картодиаграммы, знаки движения. Может также использоваться качественный и количественный фон, например, для отображения этнического состава и плотности населения.
Для явлений, локализованных по линиям, традиционным является способ линейных знаков; иногда может использоваться способ локализованных диаграмм (речной сток) и способ знаков движения, например для явлений линейного перемещения (маршруты экспедиций, передвижение грузов по дорогам, рекам и т. п.).
Явления, локализованные по пунктам, лучше всего передаются способом значков. Величину и характер явления в отдельных пунктах можно показать локализованными диаграммами.
Другим важным фактором, определяющим выбор способа картографического изображения, является назначение карты. Для учебных и туристских карт применяют более наглядные способы, т.е. более доступные потребителю. Например, геометрические и буквенные значки часто заменяют наглядными, которые символизируют изображаемые объекты, или применяют перспективный рисунок. На научно-справочных картах применяют способы, позволяющие более детально передать подлинный характер распространения явлений.
На выбор способов изображения значительное влияние оказывают источники для составления карт, среди которых выделяют статистические, картографические и литературные. В зависимости от вида статистических источников для изображения картографируемого явления могут быть использованы разные способы. Например, при наличии статистических данных переписи сельского населения его размещение может быть показано: а) способом значков по населенным пунктам согласно разработанной шкале; б) способом картодиаграмм для определенных территориальных единиц; в) способом картограммы для отображения плотности в пределах выбранных территориальных единиц; г) способом количественного фона для выделениея разных ареалов плотности; д) точечным способом с отображением географического характера размещения явления; е) и, наконец, плотность населения можно отобразить изолиниями (псевдоизолиниями). Для показа размещения населения любым способом, исключая способ значков, необходимо выполнить определенные расчеты. В случае если статистические данные по населению представлены только суммарной величиной в пределах определенных территориальных единиц, то можно использовать только способ картодиаграммы и, имея данные по площадям этих территорий, способ картограммы или изолинии (псевдоизолинии).
Составление карт по картографическим источникам ведется, как правило, методом генерализации. Для передачи количественных характеристик можно изменить (увеличить) интервалы шкал или при значительном уменьшении масштаба карты можно перейти к другим способам изображения, сделав необходимые расчеты. Качественную характеристику можно показать путем перехода к высшим таксономическим единицам или путем объединения близких по свойствам объектов. Например, состав леса по породам деревьев можно показать выделением сосновых, мелколиственных и широколиственных пород.
Литературные источники используются значительно реже. Это, как правило, материалы различных маршрутных экспедиций, и они используются для явлений линейного характера или локализованных по пунктам. Реже литературные источники используются для явлений площадного, сплошного и рассеянного распространения при картографировании малоизученных территорий путем методов экстраполяции и аналогий.
Определенное влияние на выбор способов изображения оказывает масштаб и особенности территории, влияние которых сказывается главным образом на количестве изображаемых явлений и степени генерализации.
При выборе способов изображения необходимо учитывать возможность их совмещения при изображении нескольких явлений или разных сторон одного явления на карте, а также полиграфические возможности издания (цветные или черно-белые карты). Плохо на картах совмещаются картограмма с качественным или количественным фоном, плохо читаются на одной карте явления, передаваемые способом картограммы и изолиний, способом изолиний и качественного или количественного фона, точечного способа и качественного или количественного фона, способом ареалов и картограммы, способом картодиаграммы и локализованных диаграмм.
При разработке карты целесообразно ознакомиться с ранее изданными картами такого же содержания, проанализировать их с точки зрения читаемости, а также совмещаемости способов картографического изображения для передачи содержания составляемой карты. При возможности выбора разных способов можно рекомендовать изготовить образцы эскизов будущей карты и выбрать лучший вариант.
Задание. ВЫБОР СПОСОБОВ КАРТОГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ ДЛЯ ТЕМАТИЧЕСКИХ КАРТ
Цепь задания: научиться в зависимости от приведенных в вариантах характеристик явлений и от характера источника правильно выбирать способы картографического изображения для составляемой тематической карты.
Для своего варианта (табл. 31) в зависимости от характера изображаемых явлений выбрать способы их картографического отображения. Результаты работы оформить в виде табл. 32 (см. пример выполнения задания) с пояснительным текстом и легенды (условных знаков), выполненной в черно-белом или цветном варианте (рис. 18).
Указания к выполнению задания
1. Изучить по табл. 29 способы картографического изображения явлений, их взаимосвязь с характером распространения явлений и отображаемыми свойствами. При этом следует учесть возможность совмещения выбранных способов на проектируемой карте.
2. Рекомендуется предварительно ознакомиться с аналогичными по содержанию картами в тематических и комплексных атласах.
3. Для показываемых на карте явлений и объектов предложить способы их картографического отображения.
Содержание карты (перечень отображаемых элементов)
Распространение (выделы) стратиграфических подразделений; тектонические разломы; опорные геологические скважины; месторождения (площадные и точечные) полезных ископаемых.
Размещение тектонических структур (по сумме тектонических признаков); рельеф поверхности тектонических структур; тектонические разломы; опорные геологические скважины.
Карта четвертичных отложений
Распространение генетических типов четвертичных отложений; границы оледенений; опорные геологические скважины: мощность четвертичных отложений от 20 до 320 м по скважинам (во врезке).
Типы геоморфологических поверхностей по характеру происхождения; конечно-моренные гряды; камы и озы; границы оледенений.
Среднегодовые суммы осадков от 580 до 760 мм и температур от 4,4 до 7,2 °С по метеопостам и станциям; направление (повторяемость) ветра по румбам; метеорологические посты и станции.
Средний годовой сток рек (модуль стока, л/сек, км2) от 2,8 до 9,6 л/сек.км2 по гидропостам и станциям; средний многолетний расход воды по крупнейшим рекам (м3/сек); водоразделы основных рек; гидрологические посты и станции.
Зоогеографические районы; границы зоогеографических районов; места обитания видов охраняемых животных.
Охрана природной среды
Заповедники и заказники и их границы; памятники природы (парки, обнажения, источники); водоохранные леса вдоль крупных рек; места произрастания охраняемых видов растений.
Города и поселки городского типа с числом жителей: менее 1 0 тыс., 10-50 тыс., 50-100 тыс., 100-250 тыс., 250-500 тыс., более 500 тыс.; плотность сельского населения по районам на 1 км2 (менее 10, 10-20, 20-30, 30-40, более 40); состав населения по полу и возрасту по районам в процентах.
Окончание табл. 31
Содержание карты (перечень отображаемых элементов)
Центры обрабатывающей промышленности (крупные, средние, мелкие); тепловые и гидроэлектростанции; нефтепроводы и газопроводы; месторождения полезных ископаемых; уровень промышленного развития районов (хорошо развитые, развитые, слабо развитые).
Районы специализации сельского хозяйства; крупные животноводческие комплексы и птицефабрики; районы наибольшего распространения сельскохозяйственных культур.
Число экземпляров книг в массовых библиотеках на 1 000 жителей по районам; книжный фонд в библиотеках по городам в тыс.экз. (менее 100; 100-500; 500-1000, более 1000); число клубных учреждений по районам (от 40 до 120).
Число больничных коек на 10 тыс. жителей по районам (менее 100, 100-200, 200-300, более 300); число больничных коек в городах (1 000-2 000, 2 000-5 000, 5 000-10 000, более 10 000); число врачей и среднего медицинского персонала по районам.
Типы и виды почв (вы дел ы); механический состав почв; участки с интенсивной эрозией; участки солонцеватых почв.
Крупный рогатый скот
Удельный вес крупного рогатого скота ко всему поголовью скота в %; размещение поголовья крупного рогатого скота; крупные животноводческие комплексы.
Гидрологическая карта четвертичных отложений
Водоносные горизонты (выделы) грунтовых вод; глубина залегания водоносного горизонта в м (0-1, 1-3, 3-5, 5-10, 10-20); водоносные горизонты межпластовых вод (площади); гидрогеологические скважины.
Число врачей на 10 000 жителей по районам: 3-5, 5-7, 7-10, более 10; общее количество учреждений здравоохранения по районам (без городов областного и республиканского подчинения); количество учреждений здравоохранения в городах республиканского и областного подчинения: 5-10,10-15, 15-20. 20-25, более 25.
Удельный вес плодовых садов в общей площади сельхозугодий района в %: менее 0,2; 0,2-0,5; 0,5-1,0; 1,0-2,0; размещение
площадей плодовых садов (40,1 тыс. га); районы распространения сухих субтропических культур; консервные заводы по переработке плодов.
Длительность безморозного периода
Средняя длительность безморозного периода в днях (от 80 до 260 по метеопостам); наибольшая и наименьшая длительность безморозного периода (по метеопостам и станциям); метеопосты и станции.
Удельный вес виноградников в общей площади сельхозугодий района в %: до 1, 1-5, 5-10, более 10; размещение площадей виноградников (49,8 тыс. га); винно-коньячные заводы.
Компоненты содержания карты
Характер показателя (размещение, свойства)
Мощность электродвигателей по районам на 100 га сельхозугодий
Количественная характеристика — осред-ненная величина по площади районов
Шкала ступеней одного цвета разной интенсивности
Потребление электроэнергии по районам на производственные и бытовые нужды
Количественная характеристика — суммарная величина по районам для явлений, размещенных по пунктам
Столбчатые диаграммы по районам двух цветов: на производственные и бытовые нужды
Электростанции : тепловые и гидроэлектростанции (крупные и прочие)
Размещение — объекты, локализованные по пунктам
Звездочки двух размеров для крупных объектов и прочих. Цветом выделяются тепловые и гидроэлектростанции
Высоковольтные линии электропередач
Объекты, локализованные по линиям
Линии красного цвета
Врезка — мощность механических двигателей на 100 га сельхозугодий по районам
Количественная характеристика — осред-ненная величина по районам
Шкала ступеней одного цвета разной интенсивности
