Способы заливки центробежных насосов перед пуском
Корпус и всасывающие трубопроводы центробежных насосов перед пуском должны быть заполнены жидкостью.
Если насос расположен ниже уровня перекачиваемой жидкости, то специальные устройства для его заполнения не предусматривают, а при расположении насоса выше уровня перекачиваемой жидкости необходимо применять специальные устройства для его заливки.

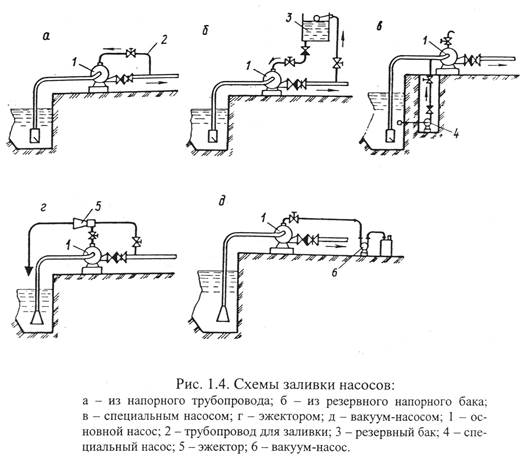

Заливка насоса из напорного трубопровода показана на рис. 1.4, а. Для того, чтобы в период заливки насоса вода во всасывающей трубе не попадала в приемный резервуар, на ее конце устанавливают приемный клапан с сеткой.
На рис. 1.4, б приведена схема заливки насоса из резервного напорного бака. Применяется этот способ заливки, когда при остановке насоса в напорном трубопроводе нет избыточного давления. В этом случае также требуется установка приемного клапана с сеткой на конце всасывающей линии.
Заливка специальным насосом (рис. 1.4, в) используется при отсутствии в напорном трубопроводе не только избыточного давления, но и источника заливаемой среды. Наличие на всасывающей линии приемного клапана и в этой схеме обязательно.
На рис. 1.4, г показана схема заливки с помощью струйного насоса, когда всасывающая линия струйного насоса подключается в верхней точке к корпусу заливаемого насоса, Рабочая жидкость к струйному насосу, как правило, подводится от напорного трубопровода. Установка приемного клапана на конце всасывающей линии не требуется.
На рис. 1.4 д показана схема отсасывания воздуха с помощью вакуум-насоса. Создаваемый вакуум достаточно высок и в зависимости от марки насоса достигает 7…9 м водяного столба. Сам процесс обычно длится 2…3 минуты. Такой способ заливки насоса имеет большие преимущества, так как весь процесс можно полностью автоматизировать. Приемный клапан на всасывающей линии также не требуется.
