Способы топографической съемки местности

Виды наземной топографической съемки

Топографическая съёмка представляет собой один из видов геодезических исследований, которые представляют собой комплекс полевых и камеральных работ. В ходе его выполнения определяется взаимное планово-высотное расположение заданных точек на местности, которые служат основными при выявлении характеристик объекта. Такого рода работы позволяют получить топографические планы и карты в бумажном и электронном виде, а также в цифровых моделях местности.

Топосъёмки могут выполняться для строительных площадок, при проведении ландшафтных работе, в ходе проектирования. Высокая точность полученного результата позволяет выполнять качественное проектирование объектов, принять точные технические решения. Этот вид геодезического исследования особенно востребован в строительстве, воздушной и морской навигации, при поиске полезных ископаемых, в ходе выполнения геофизических работ. Но в то же время этот вид изысканий далеко не всегда используется исключительно в профессиональных целях: работа топографов и геодезистов востребована при составлении карт для туристов, водителей.

Виды топографических съёмок

Теодолитная съемка

С использованием теодолита и специализированных мерных приборов (чаще всего светодальномеров). Для выполнения съёмки этого типа наиболее удобным в работе инструментом стал электронный тахометр или теодолит, оснащённый светодальномерной насадкой. Результатом проведенной работы становится получение контурного плана местности, возможность с высокой точностью выполнять корректировку планов землепользования или их составление.

Тахеометрическая съемка

Это вид топографической съёмки, в ходе которого получают план местности с подробным изображением рельефа. Он выполняется для небольшого участка местности в достаточно крупном масштабе (от 1:500). Результаты проведения подобных работ используют в ходе

• ведения городского кадастра,
• при разработке плана населённого пункта,
• в процессе проектирования отвода земель,
• ведения мероприятий из сферы мелиорации.

Специалисты в сфере геодезии признают эффективным и экономически выгодным решением использование именно тахеометрической съёмки для прокладки линий электропередач, дорог, трубопроводных трасс.

Мензульная съемка

Мензула представляет собой квадратный чертёжный стол, приспособленный для работы непосредственно в поле, который состоит из штатива, планшета и подставки. Основным преимуществом её использования в ходе проведения топографических исследований является то, что план местности с её помощью можно построить непосредственно на месте выполнения работ, при этом сравнивая полученный результат с натурой, обеспечивая максимальное соответствие полученного плана фактическому состоянию местности.

Считается экономически целесообразным использование именно мензульной съёмки в тех случаях, когда отсутствуют материалы аэрофотосъёмки. Особенно широко используется эта технология в горном деле для съёмки открытых горных выработок, обнажений горных пород, а также промышленных площадок действующих горных предприятий.

Нивелирование поверхности

В данном случае речь идёт о съёмке на местности, в ходе которой с использованием определённых правил располагаются точки, высоту каждой из которых определяют с использованием технологии геометрического нивелирования. Чаще всего на практике используется метод квадратов и магистралей. В результате проведения работ получают детализированное изображение рельефа исследуемой местности (в большинстве случаев на стройплощадках, территориях горных выработок, промышленных территориях, при необходимости проектирования крупных оросительных или осушительных систем в сельском хозяйстве).

В зависимости от выбранного метода нивелирование поверхности может быть проведено с целью получения топосъёмки открытого участка местности, который отличается размеренным рельефом, для создания вертикальной планировки и проведения точных расчётов объёма проводимых земельных работ в большом масштабе (в пределах 1:500 до 1:5000). При этом высота сечения рельефа должна быть в пределах 0,1 ÷ 0,5 м.

Фототеодолитная съемка

Проведение фототеодолитной съёмки позволяет с достаточно высокой точностью определить координаты точек местности при составлении топографического плана. Кроме того, возможна подготовка цифровых моделей местности, исходя из данных, полученных на фотоснимках, которые были сделаны в ходе исследования местности.

Этот вид топосъёмки отличается целым рядом важных преимуществ:

• высокой точностью выполненных измерений за счёт использования прецизионных камер и компьютерной обработки данных;
• высокая производительность труда при выполнении полевых работ (в данном случае на месте производится только фотографирование, а не измерения);
• возможность широкого использования камеральных средств обработки данных, включая средства автоматизации, компьютеры;
• высокая достоверность и объективность полученных данных за счёт получения информации фотографическим способом;
• возможность автоматизации процесса обработки полученных данных с применением графопостроителей;
• возможность сбора информации об исследуемом объекте дистанционным способом, что часто становится определяющим фактором выбора, когда речь идёт, к примеру, о труднодоступной местности или участках, работы на которых опасны (обрывы, горные склоны, болота).

Лазерное сканирование

Данная технология 3D сканирования позволяет подготовить 3D модели и 2D документацию для любых промышленных или инженерных объектов. Это прекрасная современная альтернатива традиционным технологиям выполнения топосъёмки в том случае, когда они не способны предоставить достаточно точную и полную информацию об объекте из-за проблем с его доступностью, безопасностью.

Использование лазерного сканирования позволяет

• существенно сократить время выполнения съёмок и последующей обработки полученных данных;
• получение полной информации об объекте, его форме, пространственном положении в отношении других (соседних) объектов;
• получение результатов повышенной точности;
• лёгкость проведения любых дополнительных исследований и анализов;
• возможность съёмки труднодоступных объектов;
• проведение работ с использованием этой методики никогда не мешает производственному процессу;
• сокращение расходов на выполнение работ за счёт высокой скорости их проведения и полноты полученных данных.

Основной сферой использования для этого вида топографической съёмки стали открытые горные выработки, ремонтируемые строительные конструкции, исследования высоких объектов, заводских цехов, гидротехнических объектов, дорожных узлов, железнодорожных путей, туннелей, мостов.

Аэрофотосъемка

В данном случае работы проводятся с использованием различных летательных аппаратов (как правило, беспилотников) в тех случаях, когда наземные работы в принципе невозможны. Это может быть заболоченная местность, места оползней, территории, которые загрязнены химическими отходами. В результате проведения исследования будут получены ортофотопланы и модели в цифровом виде.

Основной сферой использования аэрофотосъёмки стало градостроительство, агрономия, исследования окружающей среды, выполнение масштабных кадастровых работ, её активно используют военные, археологи, строители. В картографии эта технология служит для обновления карт и планов.

Комбинированная съемка

При необходимости получения планов без горизонталей (без учёта рельефа местности) выполняется плановая топографическая съёмка. В ходе её проведения на местности фиксируют только плановые координаты без высотных отметок. Чтобы в дальнейшем создать профиль исследуемой местности, выполняется высотная съёмка. Но чаще всего используется комбинированный метод выполнения съёмочных работ. Он позволяет создавать карты и топопланы, на которых отображены контуры данного участка, его рельефа.

Компания «ГеоСодружество» выполняет все виды топографических съёмок качественно и в заранее оговоренные с заказчиком сроки, звоните! Больше информации всегда можно получить по указанным на сайте телефонам у наших менеджеров.

← Остались вопросы? Напишите в форму слева или позвоните по телефону +7 (495) 673-73-30 .

Источник

19) Виды и способы топографических съемок.

Совокупность действий, выполняемых на местности для получения плана, карты или профиля, называется съемкой.

Если съемка проводится для получения плана с изображением только ситуации, то ее называют горизонтальной (плановой), или контурной

Съемка, в результате которой должен быть получен план или карта с изображением ситуации и рельефа, называется топографической. При топографической съемке наряду с другими действиями производят измерения с целью определения высот точек местности, т е нивелиро­вание В зависимости от применяемых приборов и методов различают следующие виды съемок

Теодолитная съемка— это горизонтальная (плановая) съемка мест­ности, выполняемая с помощью угломерного прибора — теодолита и стальной мерной ленты (или дальномеров различных типов) При вы­полнении этой съемки измеряют горизонтальные углы и расстояния В результате съемки получают ситуационный план местности с изоб­ражением контуров и местных предметов

Тахеометрическая съемка выполняется тахеометрами, при этом на местности измеряют горизонтальные и вертикальные углы (или превы­шения) и расстояния до точек. По результатам измерений в камераль­ных условиях строится топографический план местности Данный вид съемки получил широкое распространение в инженерной практике

Мензульная съемка производится с помощью мензулы — горизон­тального столика и кипрегеля — специального углоначертательного прибора, снабженного вертикальным крутом и дальномером. В процессе этой съемки топографический план местности составляется непосредственно в поле, что позволяет сопоставлять полученный план с изображаемой местностью, обеспечивая тем самым своевременный контроль измере­ний. В этом заключается достоинство мензульной съемки по сравнению с тахеометрической.

Наземная стереофотосъемка выполняется фототеодолитом, пред­ставляющим собой сочетание теодолита и фотокамеры. Путем фото­графирования местности с двух точек линии (базиса) и последующей обработки фотоснимков на специальных фотограмметрических прибо­рах получают топографический план снимаемого участка местности. Данная съемка применяется при дорожных, геологических и других изысканиях в горной местности, при съемках карьеров, оврагов и т. д.

Аэро- и космическая фотосъемки проводятся специальными аэрофотоаппаратами, устанавливаемыми на летательных аппаратах. Для обеспечения этой съемки на мест­ности выполняют определенные геодезические измерения, необходимые для планово-высотной привязки аэроснимков к опорным точкам мест­ности. Данный вид съемки является наиболее прогрессивным, допускаю­щим широкую механизацию и автоматизацию производственных про­цессов; он позволяет в кратчайшие сроки получить топографические планы (карты) значительных территорий страны.

Перспективным направлением в области новых геодезических раз­работок являются съемки на базе системы спутникового позициониро­вания, обеспечивающие более эффективное решение задач земельного и городского кадастров.

Нивелирование (вертикальная или высотная съемка) производится с целью определения высот точек земной поверхности. Различают сле­дующие виды нивелирования:

а) геометрическое, выполняемое с помощью приборов — нивелиров, обеспечивающих горизонтальное положение визирного луча в процес­се измерений;

б) тригонометрическое, или геодезическое, выполняемое с помощью наклонного луча визирования;

в) барометрическое, основанное на физическом законе изменения атмосферного давления с изменением высот точек над уровнем моря;

г) гидростатическое, основанное на свойстве жидкости в сообщающихся сосудах устанавливаться на одинаковом уровне; выполняется с помощью шланговых нивелиров и применяется при наблюдениях за осадками сооружений, для передачи отметок через водные преграды, при монтаже технологического оборудования в стесненных условиях и т. д.;

д) автоматическое, или механическое, выполняемое с помощью профилографов-автоматов; такое нивелирование дает возможность ав­томатически получать профиль нивелируемой местности и определятьотметки отдельных точек.

Буссольная съемка производится с помощью буссоли и мерной ленты для получения ситуационного плана местности. В качестве само­стоятельной буссольная съемка в настоящее время не применяется; иногда она используется для съемки небольших участков местности (например, в лесоустройстве и др.) как вспомогательная при других видах съемок.

Глазомерная съемка — контурная съемка местности, выполняемая на планшете с компасом с помощью визирной линейки. При сочетании глазомерной съемки с барометрическим нивелированием можно полу­чить топографический план местности. Глазомерная съемка с самолета (вертолета) называется аэровизуальной. В инженерной практике дан­ная съемка применяется при предварительном ознакомлении с местно­стью (рекогносцировке), а также при изысканиях в неисследованных районах.

Съемочная точка – точка, с которой выполняется съемка данного участка местности.

Съемочный пикет – точка, положение которой определяется относительно съемочной точки в процессе съемки данного участка местности.

1. Способ перпендикуляров (прямоугольных коорди­нат) — применяется на открытой местности для съемки контуров вы­тянутой формы и местных предметов, расположенных вблизи сторон теодолитного хода. Сторона теодолитного хода (например, АВ, рис. 78, а) принимается за ось абсцисс, а точка А — за начало координат. Положе­ние снимаемых точек 1, 2, 3 определится длинами перпендикуляров /,,

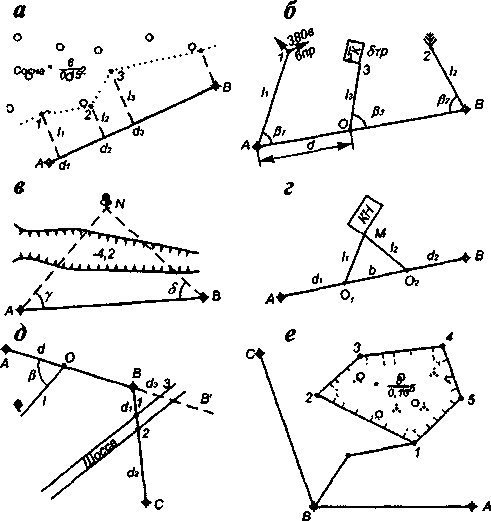

Рис. 78. Способы съемки ситуации:

а — перпендикуляров; б — полярных координат; в — угловых засечек;

г — линейных засечек; д — створов; е — обхода

и расстояниями d_v d₂, d₃ от точки А теодолитного хода до основа­ния соответствующего перпендикуляра. Следовательно, для каждой ха­рактерной точки контура местности определяются прямоугольные ко­ординаты, по которым эти точки можно нанести на план. Для построения прямых углов на местности применяется двузеркальный экер.

2. Способ полярных координат (полярных направлений) применяется на открытой местности для съемки отдельных местных предметов и характерных точек контуров, удаленных от теодолитного хода.

Сторона теодолитного хода АВ (см. рис. 78, б) принимается за по­лярную ось, а вершина А (или В) — за полюс. Для определения плано­вого положения точек (например, 1 и 2) достаточно измерить горизон­тальные утлы j3j, P₂ между исходным направлением и направлениями на снимаемые точки и расстояния /,, 1₂ до этих точек.

3. Способ биполярных координат (засечек). Для съемки труднодо­ступных точек на открытой местности целесообразно применять спо­соб угловых засечек. Для этого в точках А и В (см. рис. 78, в) с помощью теодолита измеряют углы между стороной теодолитного хода АВ и направлениями на снимаемую точку N. Точка N на плане будет получе­на в пересечении направлений, построенных по этим углам.

При съемке доступных объектов с четкими очертаниями, расположенных вблизи сторон тео­долитного хода, можно использовать способ линейных засечек. Для этого на стороне теодолитного хода АВ (рис. 78, г) выбирают две вспомогательные точки Oj и 0₂, отрезок b между которыми является бази­сом. Из точек О> и 0₂ лентой или рулеткой измеряют расстояния l_v /₂ до снимаемой ситуации точки М. Пересечение линейных засечек от­резками l_v и 1₂ определит положение точки М на плане.

Способ створов (промеров) применяется в случаях, когда грани­цы ситуации пересекают стороны теодолитного хода или продолжение сторон (см. рис. 78, д), а также для определения положения вспомога­тельных опорных точек (точка О). Положение снимаемых точек 1, 2, 3 определится линейными промерами d_t, d₂, d₃. 5.Способ обхода применяется на закрытой местности для съемки важных объектов, которые из-за дальности и местных препятствий не могут быть засняты от вершин и сторон основного теодолитного хода. В этом случае вокруг снимаемого объекта (см. рис. 78, е) прокладывают дополнительный съемочный ход 1-2-3-4-5, который привязывают к ос­новному ходу. Углы в съемочном ходе измеряют одним полуприемом, а стороны стальной лентой или с помощью нитяного дальномера (в коротких ходах). Границы контура снимают от сторон съемочного хода способом перпендикуляров.

Если контур снимаемого объекта имеет прямолинейные границы (сельскохозяйственные угодья, лесонасаждения, застройки и т. п.), то съемочный ход прокладывают непосредственно по границам объекта. Очертание этого хода в рассматриваемом случае и представит собой контур снимаемого объекта.
