Способы схема размещения инженерных сетей

Основные принципы размещения инженерных сетей

На стадии проектирования инженерные сети представляют собой цельное хозяйство, которое связано с остальными элементами, согласно генерального плана. Инженерные системы могут быть разделены, в зависимости от их расположения относительно вертикали — надземные и подземные.

При прокладывании подземных коммуникаций, их погружают в грунт, помещая в защитные трубы, специальные конструкции или каналы, коллекторы и т.п. При их устройстве стремятся использовать проезды по самым простым и экономичным схемам, в следующей последовательности, начиная от красных линий собственно к оси проезда:

• кабель слабого тока;
• линии связи
• электроснабжения
• тепло- и воздухопроводы
• газо-, кислото-, ацетилен- и водопроводы
• канализация
• сток воды

При размещении инженерных сетей, особенно в части их подземного нахождения:

• по прямой линии проходят следующие трассы — трубопроводы, каналы и кабели
• все трассы должны располагаться параллельно всем красным линиям (оси) улиц
• трасса должна проходить исключительно по одной из стороны улиц, запрещен переброс её на другую
• запрещено прокладывать любую сеть над какой — либо другой в продольных направлениях
• в местах перекрестков, как и в ответвлениях, должно быть предусмотрено пересечение в разных уровнях сетей

Комплекс сетей подземного расположения, который чаще всего можно встретить под магистралями любого города, обычно включает в себя:

• городской трубопровод поступления воды и отвода канализации
• газо- и теплоснабжение
• сеть водостоков
• электрокабели и освещения улиц
• электротранспорт
• телеграфную и телефонную сеть
• радиовещание, сигнализация различного назначения

В зависимости от категорий и значений улиц, характера и размеров движущегося по ним транспорта, габаритов улицы и её отдельных элементов, определяют методы и способы размещения всех подземных сетей. Огромное влияние оказывает количество трубопроводов и тех кабелей, намеченных для прокладывания. Если речь идет о микрорайонах и жилых кварталах, то при выборе места и способа размещения всех сетей, принимают во внимание общий план, расположение и конфигурацию самих зданий и проездов к ним, не забывая учитывать рельеф территории.

Источник

Принципы размещения и способы прокладки подземных коммуникаций

Размещение распределительных трасс подземных сетей на территории микрорайона и жилых кварталов зависит от общего планировочного решения и рельефа местности.

Расстояния от подземных сетей до зданий, сооружений, зеленых насаждений и соседних подземных сетей регламентируются. Все траншеи подземных сетей располагаются вне зоны давления в грунте от зданий, что способствует сохранению целостности основания фундаментов здания, предохранению его от размыва (рис. 5.1). Соблюдение нормативных расстояний, кроме того, предотвращает возможность повреждений, а в случае необходимости обес печивает условия ремонта. Минимальные значения этих расстояний даны в СНиП 2.07.01-89*.

Рис. 5.1. Схема раздельной прокладки инженерных сетей в поперечном профиле улицы:

1 – слаботочные кабели; 2 – силовые кабели; 3 – телефонные кабели; 4 – теплосеть;
5 – канализация; 6– водосток; 7 – газопровод; 8– водопровод; 9 – граница зоны промерзания

Трубопроводы прокладывают непосредственно в грунте, а также открыто над поверхностью земли по эстакадам, особенно в районах вечномерзлых грунтов.

Подземные инженерные сети прокладывают тремя способами (рис. 5.2): 1) раздельным способом, когда каждую коммуникацию прокладывают в грунте отдельно с соблюдением соответствующих санитарно-технологических и строительных условий размещения, независимо от способов и сроков прокладки остальных коммуникаций; 2) совмещенным способом (см. рис. 5.2, а), когда одновременно в одной траншее прокладывают коммуникации различного назначения; 3) в коллекторе (см. рис. 5.2, б, в), когда в одном коллекторе совместно прокладывают сети одного или разных назначений.

Раздельный способ прокладки подземных сетей имеет большие недостатки, поскольку значительные земляные работы при вскрытии одной коммуникации могут способствовать повреждениям на других вследствие изменения давления и связанности грунта. Кроме того, сроки строительства увеличиваются из-за того, что коммуникации прокладывают последовательно.

При совмещенном способе трубопроводы укладывают одновременно, причем в одной траншее могут располагаться кабели, трубопроводы и непроходные каналы. Этот способ применим при реконструкции улиц или создании новой застройки, так как объем земляных работ сокращается на 20. 40 %.

в

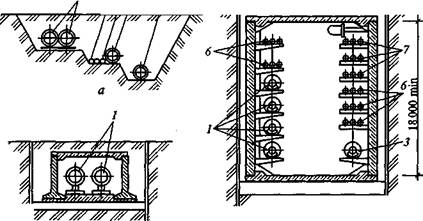

Рис. 5.2. Способы размещения инженерных сетей:

а – в общей траншее; б – в непроходном коллекторе; в – в проходном коллекторе; 1 – теплосеть;
2 – газопровод; 3 – водопровод; 4 – водосток; 5 – канализация; 6 – кабели связи; 7 – силовые кабели

Эти два способа используют при прокладке инженерных сетей одного направления. В случае, когда сеть подземных коммуникаций настолько развита, что места в траншеях недостаточно, применяют третий способ размещения сетей.

Прокладка сетей в совмещенном коллекторе позволяет сократить объем земляных работ и сроки строительства. Этот способ значительно облегчает эксплуатацию, упрощает ремонт и замену коммуникации без проведения земляных работ. При прокладке сетей в совмещенном коллекторе можно устраивать отдельные коммуникации даже после окончания нулевого цикла строительства. В коллекторе могут быть размещены идущие в одном направлении тепловые сети диаметром от 500 до 900 мм, водоводы диаметром до 500 мм, свыше десяти кабелей связи и силовых кабелей напряжением до 10 кВ. Не допускается расположение в общих коллекторах воздуховодов, напорных трубопроводов водопровода, канализации. Не разрешается совместная прокладка газопроводов и трубопроводов с горючими и легковоспламеняющимися веществами.

Коллекторы различают по конструкции, размерам, форме поперечного сечения. Коллектор представляет собой проходную (вроет человека), полупроходную (ниже 1,5 м) или непроходную галерею из сборных железобетонных конструкций. Проходные коллекторы необходимо оборудовать приточной естественной и механической вентиляциями для обеспечения внутренней температуры в пределах 5. 30 °С и не менее трехкратного обмена воздуха за 1 ч, а также электрическим освещением и откачивающими устройствами.

Подземные сети имеют разную глубину заложения. Различают сети мелкого и глубокого заложения. Сети мелкого заложения располагают в зоне промерзания грунта, а сети глубокого заложения – ниже зоны промерзания фунта. Глубину промерзания грунта определяют по СНиП 2.01.01-82. Для Москвы, например, она составляет 140 см.

К сетям мелкого заложения относятся сети, эксплуатация которых допускает значительное охлаждение: электрические слаботочные и силовые кабели, кабели телефонной и телеграфной связи, сигнализации, газопроводы, теплосети.

К сетям глубокого заложения относятся подземные коммуникации, которые не допускают изменения агрегатного состояния транспортируемой жидкости (переохлаждения): водопровод, канализация, водосток.

Для подземных сетей могут использоваться стальные, бетонные, железобетонные, асбестоцементные, керамические и полиэтиленовые трубопроводы. Их прокладывают непосредственно в грунте, каналах, коллекторах, тоннелях, а также открыто над поверхностью земли по эстакадам, особенно в районах вечномерзлых фунтов.

Устройство систем подземных коммуникаций требует знаний в области гидравлики (гидростатики и гидродинамики). Инженерные сети проектируют на основании гидравлических расчетов труб в соответствии со СНиП 3.05.04-85.

Источник

Подземные инженерные коммуникации: типы сетей и принципы их размещения

Сегодня подземные инженерные коммуникации – обязательная составляющая инфраструктуры любого города. Благодаря им население обеспечивается различными благами цивилизации: водой, электроэнергией, газом, канализацией, связью.

Более того, такие сети постоянно развиваются, одновременно с ростом населенного пункта. И от того, насколько грамотно они были проложены изначально, а также от своевременности обслуживания коммуникаций напрямую зависит комфорт проживания людей.

3 типа подземных инженерных коммуникаций

Подземные инженерные коммуникации – это особый вид линейных сооружений, с помощью которых осуществляется транспортировка различных ресурсов, в первую очередь речь идет о воде, газе и электричестве. Строительные конструкции этого рода подразделяются на трубопроводы, кабельные системы, туннели. Линии трубопроводов относят к самым масштабным и протяженным. В эту группу входят системы:

• канализационных труб;
• водостоков, позволяющих отвести поверхностные воды после дождей или таяния снега;
• дренажа, снижающие уровень грунтовых вод;
• промышленных трубопроводов, транспортирующих продукты переработки нефти, пар и прочее;
• водопроводов, предназначенных для снабжения водой жилых, промышленных и общественных объектов;
• газопроводов;
• теплоснабжения.

К второй группе относят инженерные коммуникации, предназначенные для прокладки электрокабелей высокого или низкого напряжения и слаботочных линий, благодаря которым мы можем пользоваться телефоном, интернетом и слушать радио.

В третью группу входят галереи для размещения проводов и коллекторы, которые служат для совместной прокладки трубопроводов и кабельных линий. Под коллектором понимают техническую конструкцию, используемую в системах отопления, водо- и теплоснабжения. Функционально она предназначена для соединения частей коммуникаций и доставки транспортируемых веществ до потребителей. Обычно в коллекторах размещают свое оборудование компании, снабжающие теплом, водой, электричеством.

Варианты расположения коммуникаций

Разработаны разные технологии прокладки подземных инженерных коммуникаций. Если предполагается вариант неглубокого расположения сетей, в пределах 0,6-1,5 м глубиной, то возможен монтаж под проезжей частью, пешеходными тротуарами, дорожками скверов и парков. Таким образом прокладывают кабельные линии и системы теплоснабжения. Монтаж трубопроводов, коллекторов и галерей обычно осуществляют глубже 1,5 м.

Решение о том, открытым или закрытым способом выполнять монтаж подземных коммуникаций, зависит от разных факторов: характера местности, предназначения сооружений, безопасности и т. д. Выбор первого варианта предпочтителен, если:

• необходимо проложить линии коммуникаций в районе новостройки;
• работы осуществляют на улице, временно перекрытой (полностью или с выделением проезжей части) для движения автомобилей;
• особые гидрогеологические условия не позволяют использовать закрытый вариант;
• трубопроводы и силовые кабели прокладывают в отдельном микрорайоне (квартале).

Использование закрытого способа укладки коммуникационных конструкций более безопасно. Технология идеально подходит для:

• проведения монтажных работ внутри старой городской застройки, на территории, где проходит интенсивное движение, на перекрестках автодорог;
• строительства крупных коллекторных сооружений (более 5-6 м);
• ситуаций, когда строящаяся линия будет проходить под возведенным зданием или под автомобильной дорогой, ж/д или трамвайными путями).

Существуют следующие способы прокладки подземных коммуникаций:

• раздельный – при этом каждый вид инженерных сетей укладывают по-отдельности, соблюдая санитарно-технологические и строительные нормы и требования, без учета расположения, вариантов и срока прокладки остальных коммуникационных линий;
• совмещенный – в этом случае в одну траншею помещают трубопроводы и кабельные линии;
• когда используется совмещенный коллектор для размещения сетей с разным функционалом.

При раздельном способе монтажа строительные компании сталкиваются с большими трудностями, так как проведение земляных работ на одних траншеях с коммуникациями может привести к повреждениям на соседних из-за возникающего движения грунта. Последовательная прокладка разных линий увеличивает продолжительность строительных работ.

Совмещенный способ прокладки инженерных сетей предполагает одновременное размещение кабелей, трубопроводов и непроходных каналов в одной траншее. Такой вариант подходит как при ремонтных работах в старых районах, так при прокладке новых линий. При этом происходит сокращение земляных работ на 20-40 %.

Использование совмещенного подземного коллектора для инженерных коммуникаций существенно уменьшает расходы и сроки монтажа. В этом случае облегчается эксплуатация сетей, ремонт и замена конструкций и оборудования, так как исключены земляные работы. Устройство совмещенного коллектора позволяет осуществлять монтаж отдельных коммуникаций, даже когда закончен нулевой цикл возведения здания.

Совмещенный коллектор – это сооружение для размещения идущих параллельно тепловых сетей Ø 0,5-0,9 м и водоводов, имеющих диаметр меньше 0,5 м. Одновременно здесь же могут находиться силовые кабели (напряжение до 10 кВт) и кабельные линии связи в количестве более 10-ти. Допустимо размещать воздуховоды, напорные трубопроводы водопроводных и канализационных систем. Запрещено прокладывать в одном коллекторе газопровод и трубопровод для транспортировки горючих и легковоспламеняющихся веществ.

Принципы строительства подземных инженерных коммуникаций

Что представляют собой современные способы прокладки подземных коммуникаций? Наиболее часто сегодня применяется бестраншейный метод. При этой технологии достигается высокая точность и скорость огибания препятствий в земле.

Разберем разные варианты выполнения работ. Для осуществления первого способа сначала выполняют пилотное бурение буровой штангой с целью обхода препятствий под их нижним краем, после чего диаметр высверленного отверстия увеличивают расширителем.

Для второго способа используют самодвижущийся проходческий механизм − так называемый щит. Стартуют от специально вырытого котлована, внутри которого установленный щит запускают в работу. Проходка закачивается в таком же подготовленном финишном котловане.

Что касается третьего способа, то применяется он для небольших расстояний, при этом в грунт горизонтально забивают трубу специальным пневмопробойником.

Но независимо от применяемых методов строительства необходимо помнить об определенных принципах:

1. Эксплуатация сетей будет вызывать меньше затруднений, если план подземных инженерных коммуникаций не затрагивает проезжую часть улиц, а предполагает их размещение под пешеходной зоной, куда относятся газоны, тротуары, площадки. Под транспортными магистралями строительство подземных коммуникаций возможно в исключительных случаях, таких как устройство водостоков, водопровода, канализации. То есть тех систем, которые не требуют к себе большого внимания.
2. На глубину прокладки коммуникаций влияют особенности их дальнейшего обслуживания.
3. Строительство подземных инженерных сетей ведут по прямым линиям, стараясь не пересекать ось улицы, ведь прямой путь самый короткий.
4. Прокладку подземных коммуникаций ведут по одной стороне улицы, не пересекая проезжую часть, так как любой переход, безусловно, затруднит эксплуатацию. Но если ширина улицы в пределах красных линий превышает 60 метров, то водопровод и канализацию рекомендуется прокладывать с обеих сторон улицы. Ветки, ведущие внутрь квартала или к отдельным зданиям, необходимо проложить под углом 90 0 относительно линий домов.
5. Расчет наименьшего расстояния между зданием и подземными сетями производится исходя из условий, позволяющих предотвратить деформацию фундамента дома при выполнении любых работ на сетях и обеспечить безопасность жильцов в случае аварийной ситуации. Здание своей массой давит на почву по всей площади подошвы фундамента, область распространения этого давления зависит от угла естественного откоса почвы. По этой причине любые земляные работы, осуществляемые вблизи фундамента здания, могут привести к подвижкам грунта и осадке строения.
6. Размещение инженерных коммуникаций близко к существующим, а также рядом с зелеными насаждениями, возможно при условии, что соседние сети и зеленые насаждения не будут повреждены.
7. Реконструкцию сетей и устройство новых коллекторов необходимо производить с применением современных технологий, которые улучшат условия жизни людей и эксплуатацию самих коммуникаций.

Съемка существующих подземных инженерных коммуникаций

Надо ли говорить, что с ростом и развитием городов одновременно приходится прокладывать новые подземные инженерные коммуникации и пристыковывать их к старым. Необходимость съёмки существующих сетей возникает при отсутствии их первичной исполнительной документации (то есть той, которая выполняется одновременно с монтажом). Эти документы имеют важное значение для правильного соединения старых и новых систем. Особенно их значимость возрастает в мегаполисах, где коммуникации проложены достаточно плотно.

Съёмкой инженерных сетей занимаются специализированные электроизмерительные лаборатории, которые являются подразделениями организаций, осуществляющих трубо- и кабелепрокладку. Профессионально выполненные работы помогают определиться с направлением и глубиной проложенных коммуникаций (как всей системы, так и отдельных участков).

При выполнении съёмки необходимо определить местонахождение и параметры всех функциональных частей подземных коммуникаций:

• трубо- и водопровода (задвижек, гидрантов, углов поворота, вантузов);
• кабельных сетей (трансформаторов, распределительных устройств);
• канализации (станций перекачки, перепадных и смотровых колодцев);
• водостоков (перепадных и дождеприемных колодцев, выпусков воды);
• систем дренажа (перфорированных труб);
• газопроводов (магистральных и распределительных участков, запорных вентилей, регуляторов давления, конденсатосборников);
• сетей теплоснабжения (компенсаторов, камер с задвижками, конденсационных устройств).

Для увеличения точности съёмки сетей следует грамотно применять профессиональное диагностическое оборудование, специальное программное обеспечение, уметь пользоваться трассоискателем ПК, кабелеискателем, металлоискателем, мултисканером. Современные приборы позволяют точно определить положение ПК и конструктивные элементы системы.

Используя пассивный режим съёмки, грамотный специалист с высокой достоверностью определит тип коммуникаций, расположенных не глубже 2,5 м. Однако плотное и насыщенное расположение инженерных сетей разного вида на значительной глубине (около 10-ти метров) может усложнить диагностику ПК.

Для решения этой задачи подходит съёмка в активном режиме. Параметры коммуникации измеряются с помощью создаваемого электромагнитного поля, которое инициируется специальным генератором.

Ремонт и обслуживание коммуникаций

Не вызывает сомнений факт, что капитальный ремонт и реконструкцию подземных коммуникационных сооружений должны проводить организации, обладающие соответствующими полномочиями и разрешениями. Причем сроки работ утверждаются муниципальными коммунальными управлениями.

Каждый год до 30 ноября предприятия-собственники сетей обязаны представить в соответствующий отдел городского управления ЖКХ для согласования план по ремонту трасс. Кроме того, если земляные работы нарушат целостность газонов, дорог или тротуаров, то требуется разрешение от органа местного самоуправления.

Любое строительство сопровождается перепланировкой старых подземных сетей для подсоединения новых участков. Все необходимые при этом согласования и строительные работы генеральный подрядчик производит на основании проекта. В каждом отдельном случае генподрядчику необходимо согласовать проектную документацию с представителями хозяйствующих субъектов, чьи ПК могут быть затронуты при работах.

Чтобы получить разрешение на работы, заказчик готовит пакет со следующими документами:

• письмом, согласованным с управлениями муниципалитета;
• проектом работ и планом трасс подземных коммуникаций;
• гарантийным письмом о восстановлении покрытия дорог;
• подтверждением наличия необходимого оборудования и материальных ресурсов;
• приказом о назначении ответственного лица.

Заказчиком для получения разрешения оплачивается аренда участка, где будет производиться ремонт. Если в ходе строительства подрядчиком обнаружены ПК, не внесенные в проект, ему нужно остановить работы и сообщить заказчику, обязанность которого оповестить проектную организацию. В итоге должен быть составлен акт с формулировкой решения.

Если произошло повреждение инженерных сетей, управление архитектуры и все заинтересованные стороны составляют акт и определяют виновника, которому предстоит компенсировать ущерб, а также срок исполнения решения.

Очевидно, что обслуживание подземных инженерных коммуникаций призвано обеспечить бесперебойное и безопасное снабжение жителей многоквартирных домов всеми необходимыми ресурсами, которые включают в себя воду, газ, электричество, услуги связи, канализацию. Осмотр сетей производится в сроки, определенные организациями, поставляющими коммунальные услуги потребителям. Окончательное утверждение документ проходит в государственном органе управления.
