Разработка грунтов гидромониторами
Сущность способа — разработка грунта струей воды с большим напором и скоростью.
Для формирования компактной струи и направления ее в нужную точку забоя существуют машины, называемые гидромониторами. Гидромониторы различают по следующим признакам:
— по способу управления (с ручным и дистанционным управлением);
— по шасси (самоходные и не самоходные);
— по напору (низкого давления — до 15 кгс/см2, среднего давления — до 50 кгс/см2 и высокого давления — более 50 кгс/см2).
Общая схема гидромонитора дана на рис.12.1а. Паспортная мощность г/м характеризуется расходом воды и напором. Расходы колеблются в пределах Qr/м = 500-2500 м3/ч Напоры — 1250 кгс/см2. При этом скорости воды, вылетающей из насадка, составляют 10-50 м/с.
Размыв грунта происходит под действием давления со стороны струи, взвешивающего и расклинивающего действия частиц воды и размывающего действия скоростей воды.

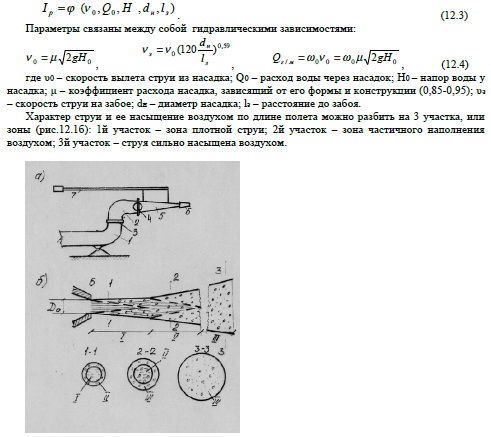

Характер струи и ее насыщение воздухом по длине полета можно разбить на 3 участка, или зоны (рис.12.1б): 1й участок — зона плотной струи; 2й участок — зона частичного наполнения воздухом; 3й участок — струя сильно насыщена воздухом.
Размывающее действие гидромониторной струи и интенсивность размыва р многих факторов, в частности, от скорости вылета струи U0 , расхода воды Qв , диаметра насадка dн , расстояния до забоя 1з и др.
Параметры связаны между собой гидравлическими зависимостями:
Для разрушения наиболее эффективен 1й участок. Поэтому для поддержания производительности гидромонитор необходимо своевременно передвигать ближе к забою.
Наиболее эффективные параметры струи при разработке различных грунтов даны в таблице

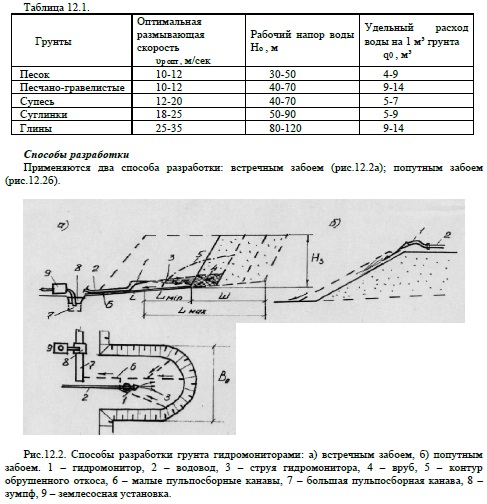

Применяются два способа разработки: встречным забоем (рис.12.2а); попутным забоем (рис.12.2б).
Встречный забой применяется, в основном, для разработки связных и малосвязных грунтов. При этом гидромонитор размещается на дне забоя. Сначала струя направляется в основание
Недостатком этого метода является значительное удаление гидромонитора от откоса и расположение гидромонитора в зоне оттока пульпы.
Насосы для работы гидромониторов выбирают по общему потребному расходу воды и по напору. Необходимый напор на насосной станции:
Насосные станции и водоводы при мониторных работах являются временными. Для водоводов используются стальные трубы стандартных размеров. Они укладываются по поверхности земли на деревянных подкладках или легких эстакадах.
Попутный забой применяется, в основном, для разработки несвязных грунтов при малой высоте забоя. При разработке этим методом используется только размывающее действие струи, направленной под острым углом к поверхности забоя. При этом практически отсутствует механическое разрушение грунта силой удара струи и гидродинамическим давлением, а также разрыхление грунта в результате обрушения откоса. Все это снижает его эффективность и обуславливает меньшее его распространение.
К положительным качествам этого метода можно отнести возможность более близкого приближения гидромонитора к откосу и работы компактной струей и расположение гидромонитора на сухом месте вне зоны оттока пульпы.
Кроме указанных 2-х основных способов разработки грунтов существуют комбинированные приемы. Основное направление этих приемов — смягчение или исключение недостатков чисто мониторного способа с расположением гидромонитора на дне забоя, а именно:
— обрушение грунта в уступе специальными гидромониторными установками (по методу Карцева) на уровне поверхности разработки;
— обрушение грунта в уступе взрывным способом со сбросом грунта к подошве уступа;
— разработка землеройными механизмами с отвалом с подачей разрыхленного грунта к подошве забоя, где он смывается гидромониторами.
Источник
Способы разработки грунта гидромонитором
Основным оборудованием, служащим для размыва грунта, является гидромонитор. Он представляет собой снаряд, разрушающий грунт струей воды, подаваемой насосами по трубам под большим давлением от 5 до 20 атм.
Гидромониторы характеризуются: диаметром подводящего воду трубопровода (150-500 мм); диаметром насадок, выбрасывающих струю (50-250 мм); ходовой частью на салазках, на гусеницах.
Если источник водоснабжения расположен на более высоком горизонте, чем забой, то подача воды может быть осуществлена самотеком в открытых канавах, лотках или трубопроводах. Для этой цели потребуется произвести специальные изыскания, в результате которых определяется наилучшее направление трассы, составляется продольный профиль ее, на который наносится проектная линия водовода, подсчитывается объем земляных работ, определяется количество материалов для строительства водовода и др.
Общая схема организации гидромониторных работ показана на рис. 31.
—
Рис. 31. Общая схема гидромониторных работ:
1 — насосная станция; 2 — напорный водовод; 3 — гидромониторы в забое;
4 — отвод пульпы самотеком в отстойный пруд и далее в отстойник;
5 — зумпф землесосной станции; 6 — землесосная станция; 7 — напорный
пульповод; 8 — эстакада; 9 — отстойные пруды; 10 — колодцы для приема осветленной воды; 11 — водосброс
При разработке карьеров или планировочных работах гидромонитор может устанавливаться на дне или наверху забоя.
При первом способе, называемом встречным забоем, гидромонитор размывает грунт, направляя струю воды на основание откоса и делая в забое прорезь. При этом происходит обрушение грунта, который, смешиваясь с водой, стекает в сторону установки гидромонитора.
Достоинство этого способа — наиболее эффективное использование мощности струи гидромонитора, направленной почти перпендикулярно к вертикальной поверхности забоя. К недостаткам следует отнести расположение гидромонитора и нахождение рабочих на пути стекания пульпы и опасность, которая грозит им при обвале забоя. Поэтому гидромонитор по правилам техники безопасности требуется устанавливать на расстояние l, которое более высоты забоя Н.
При втором способе, называемом попутным забоем, гидромонитор устанавливают наверху забоя. Такой способ применяют при разработке пионерных траншей, которые затем размывают в ширину с подрезкой и обрушением грунта. Попутный забой обеспечивает хорошие условия для транспортировки пульпы при песчаных несвязных грунтах, но требует большого количества воды при глинистых связных. Недостаток этого способа в том, что удары струи в грунт направлены наклонно к размываемой поверхности, т. е. энергия струи используется не полностью. Способ попутного забоя чаще всего практикуется при разработке песчаных грунтов.
Способы размыва грунта гидромонитором показаны на рис. 32.
Рис. 32. Способы размыва грунта гидромонитором:
I — встречный забой; II — попутный забой
Источник
Гидромеханическая разработка грунта гидромониторами и землесосными установками
Гидромеханический метод основан на использовании воды для переработки грунта. Применение этого метода целесообразно при больших объемах работ, необходимости устройства насыпей с минимальной осадкой, при наличии достаточных ресурсов воды и электроэнергии.
Технологический процесс гидромеханизации включает разработку грунта в забое и перевод его в полужидкую массу (пульпу), транспортирование и укладку (намыв) пульпы в сооружение или в отвал.
По способу разработки грунтов методами гидромеханизации различают гидромониторный (размыв грунта струей воды) и землесосный (засасывание грунта из-под воды). Первый способ применяют при разработке грунта в надводных забоях, а второй – в подводных забоях.
Гидромониторный способ – размыв сухого забоя мощной струей воды с последующим транспортированием разжиженного грунта (пульпы) Применяется при вскрышных работах (разработка верхних слоев грунта для свободного доступа к полезным ископаемым с последующей разработкой их открытым способом), разработке выемок песка, суглинка, глины и т.д.
Землесосный способ выполняется посредством разработки, всасывания и транспортирования по трубам разжиженного грунта из-под воды. Способ нашел применение при устройстве каналов, намывке дамб, плотин, насыпей, планировке территорий, устройстве морских и речных сооружений.
Гидромеханическая разработка грунта – наиболее удобный и экономичный способ, при нем отпадает необходимость в строительстве автомобильных дорог, железнодорожных путей и в транспортных средствах для перевозки грунта. Увлажнение, разравнивание и уплотнение грунта, неизбежные при сухом способе производства работ, здесь отпадают, так как эту работу выполняет вода. Стоимость разработки грунта на 30. 40 % ниже по сравнению с экскаваторной; выработка также возрастает в 1,5. 2 раза. Если взять стоимость всего цикла производства земляных работ, то стоимость при гидромеханизации ниже остальных способов в 10. 18 раз.
Разработка грунта гидромониторамиприменяется в надводных забоях (рис. 5.1). Основным технологическим средством является гидромонитор, который представляет собой стальной ствол с насадкой (50…175 мм) и шарнирными сочленениями, обеспечивающими вращение ствола в вертикальной и горизонтальной плоскостях для направления водяной струи на фронт забоя. Вода подступает к гидромонитору по трубопроводу под значительным напором (60…80 м), создавая скорость движения струи по выходе из насадки 10…35 м/с. В результате ударного действия струи грунт разрушается и образуется пульпа. В зависимости от рода грунта и высоты забоя расход воды на 1 м 3 разрабатываемого грунта составляет 3…15 м 3 .
Разработка грунта может производиться встречным забоем, когда гидромонитор располагается на подошве забоя, и размыв ведут снизу вверх или попутным забоем – с расположением гидромонитора над фронтом забоя и размывом грунта сверху вниз.
Рис. 5.1. Гидромониторный способ разработки грунта: а) схема гидромонитора;
б) встречный забой; в) попутный забой; 1 – водовод; 2 – гидроцилиндры управления;
3, 4 – шарнирное сочленение ствола с водоводом; 5 – рычаг; 6 – ствол;
7 – насадка ствола; 8 – гидромонитор; 9 – фронт забоя; 10 – канава отвода пульпы
В первом случае обеспечивается высокая производительность гидромонитора за счет периодических обвалов грунта, нависающего над зоной подмыва (вруба). Этот эффект достигается при применении для отбойки грунта воды под высоким напором или взрывчатых веществ (взрывание грунта). Так как гидромонитор может оказаться среди потоков пульпы, ее следует направлять в обход гидромонитора.
При попутных забоях производительность гидромонитора ниже, но перемещается он по сухому грунту, а поток пульпы, приобретая от водяной струи достаточную начальную скорость, обеспечивает интенсивный сток.
При благоприятном рельефе местности, размытой гидромонитором, грунт по трубопроводу или лоткам самотеком направляется к месту образования насыпи. При неблагоприятном рельефе пульпа вначале поступает по канавам в зумпф или приемный колодец, а затем по напорному трубопроводу перекачивается землесосом в насыпь.
Разработка грунта землесосным способом производится в подводных забоях с использованием земснарядов (рис. 5.2). В процессе разработки грунта производится всасывание грунтовой массы из-под воды с помощью всасывающей трубы землесоса, как с предварительным рыхлением для плотных глинистых грунтов, так и без него для песчаных и илистых грунтов.
Труба землесоса подвешена к специальной стреле, соединенной с мачтой и установленной на барже (земснаряде). При разработке плотных грунтов всасывающую трубу снабжают специальной вращающейся рыхлительной головкой или вибрационным рыхлителем.
Земснаряд соединяют с магистральным пульпопроводом, проложенным по берегу. Благодаря плавучему пульпопроводу, смонтированному на специальных поплавках (плашкоутах), осуществляют его передвижение вслед за перемещающимся по забою земснарядом. Разработку грунта начинают с заглубления всасывающей трубы с наконечником (или рыхлителем) на глубину снимаемого за одну проходку слоя грунта. Пульпа засасывается и подается по трубопроводам под давлением 200. 800 Па, производительность (масса перемещаемой пульпы по трубопроводу) изменяется в пределах 0,4. 12 тыс. м 3 /ч.
Рис. 5.2. Землесосный способ разработки грунта:
1 – грунтозаборное устройство; 2 – всасывающий трубопровод; 3 – грунтовой насос;
4 – напорный пульпопровод; 5 – свайный ход; 6 – плавучий пульпопровод;
7 – береговой пульпопровод; 8 – укладка грунта
Рабочим органом землесосного снаряда является засасывающее устройство. В зависимости от связности грунта к этому устройству перед его зевом прикрепляют в лёгких грунтах раструбы, а в глинистых и суглинистых грунтах – фрезерные разрыхлители. Под действием центробежного насоса в засасывающем устройстве образуется вакуум, под влиянием которого вода с грунтом (пульпа) поступает во всасывающую трубу, затем нагнетается в напорные пульповоды, которые уже перемещают пульпу к месту укладки.
Намыв насыпей из пульпы. Укладка (намыв) грунта происходит в результате оседания частиц грунта из пульпы, когда скорость движения ее становится ниже критической. Первоначально обваловывают площадь (с помощью бульдозера создают валы грунта заданной высоты по периметру этой территории), на которую будет поступать пульпа, так называемую карту намыва.
Ширину карты намыва назначают равной ширине основания возводимой насыпи, а длина карты принимается в пределах 100. 200 м.
Одновременно в работе должно находиться не менее трех карт – захваток: на одной – отстой пульпы, на второй – подача пульпы, на третьей – обваловывание. На этих картах поочередно выполняют намыв грунта, отстой (обезвоживание) и подготовительные работы к намыву следующего слоя. По контуру каждой карты бульдозером возводят земляной вал на высоту намываемого слоя пульпы и наращивают установленный ранее в пределах этой карты дренажный (водосборный) колодец с выпускаемой за пределы карты трубой. В зависимости от фильтрационных свойств грунта слой пульпы, укладываемый за один приём, может составлять 0,5…2,5 м.
Из существующих способов намыва и транспортирования пульпы чаще других применяются эстакадный и безэстакадный(рис. 5.3).
Рис. 5.3. Намыв грунта: а) эстакадным способом;
б) безэстакадным способом; 1 – водоотводящая труба; 2 – обваловывание грунтом;
3 – водосборный колодец (дренаж); 4 – магистральный пульпопровод
Эстакадный способ намыва грунта состоит в том, что магистральный пульповод располагают по продольной оси насыпи на инвентарных эстакадах, которые превышают по высоте возводимую насыпь. По всей длине пультопровод имеет отверстия или патрубки для слива пульпы. Из пульповода пульпа поочередно направляется на карты или участки намыва. Применяют этот способ для намыва широких насыпей.
В связи с трудностью извлечения нижней части опорных рам эстакады они обычно остаются в грунте. Это снижает качество насыпи и приводит к значительному расходу древесины. Кроме того, перестановка эстакады и ее наращивание, демонтаж монтаж пультопровода требуют значительных затрат ручного труда. Всё это сужает область применения эстакадного способа.
При безэстакадном способе магистральный пульпопровод укладывают вдоль основания возводимой насыпи (с одной или двух сторон в зависимости от ее размеров и местных условий рельефа). Через каждые 20…30 м на трубопроводе устанавливают специальные выпускные патрубки, через которые пульпа поступает на карту намыва.
Этот способ более прогрессивен, так как позволяет экономить около 1000 кубометров лесоматериалов, необходимых для устройства эстакад на каждый миллион кубометров намыва грунта.
Земляные валы вокруг насыпей устраивают высотой 1,0. 1,5 м для одной очереди намыва, сам же намыв выполняют слоями от 20 до 100 см высотой в зависимости от способности укладываемого грунта к дренированию. Для ускорения удаления воды с намываемой насыпи устраивают сбросные колодцы, из которых осветленная вода (освободившаяся от намываемого грунта) отводится за пределы насыпи. По мере намыва слоев грунта на карте колодцы наращиваются по высоте.
Возведение насыпей методом намыва обеспечивает значительную плотность грунта, в связи с чем к искусственному уплотнению грунта не прибегают, а придают насыпи небольшой (1,5 % при суглинистых и супесчаных и 0,75 % при песчаных фунтах) запас высоты на последующую усадку.
