Способы подключение газовых плит

Подключение газовой плиты: как пошагово установить газовую плиту

Порядок подключения газовой плиты в квартире

Перед началом проведения работ по подключению газовой плиты, необходимо перекрыть поступление газа в квартиру, для этого используется запорный кран, размещенный на трубе газоснабжения.

Далее осуществляются работы по демонтажу старой газовой плиты (если в этом есть необходимость). При большом перерыве между демонтажем старой плиты и установкой новой, на газовую трубу устанавливается заглушка.

В случае, когда подключение газовой плиты осуществляется в частном доме, важно учитывать, чтобы помещение, где будет размещена плита имело большой объем и хорошую вентиляцию. Современные газовые плиты необходимо подключать не только к газоснабжению, но и к электросети

Электричество необходимо для работы электророзжига, подсветки духовки, для работы электрогриля, которым часто бывают оснащены газовые плиты, также бывают комбинированные модели газовых плит с газовой рабочей поверхностью и электрической духовкой. В связи с чем, рядом с местом установки газовой плиты необходимо установить специальную розетку. Как правило, в щитке устанавливается дополнительный автомат на 16А и от щитка проводится отдельная линия до розетки

Современные газовые плиты необходимо подключать не только к газоснабжению, но и к электросети. Электричество необходимо для работы электророзжига, подсветки духовки, для работы электрогриля, которым часто бывают оснащены газовые плиты, также бывают комбинированные модели газовых плит с газовой рабочей поверхностью и электрической духовкой. В связи с чем, рядом с местом установки газовой плиты необходимо установить специальную розетку. Как правило, в щитке устанавливается дополнительный автомат на 16А и от щитка проводится отдельная линия до розетки.

Между газовой плитой и стеной оставляют небольшое расстояние во избежание перегрева.

Газовую плиту запрещено размещать дальше 4 метров от основной трубы газопровода.

Подключение газовой плиты к газопроводу осуществляется с применением гибкой подводки для газа. Шланги для газа маркируются желтыми метками (шланги для воды синими и красными). Для подключения газовой плиты можно использовать резинотканевый шланг (не дает возможности проходить электричеству), резиновый с металлической оплеткой, сильфонный металлорукав. Одним из важных параметров любого гибкого шланга, является его внутренний диаметр, он должен быть не меньше 10 мм, такой диаметр позволяет газу беспрепятственно поступать ко всем конфоркам плиты и в духовой шкаф.

После монтажа гибкого шланга все соединения проверяются на предмет утечки.

Подключение газовой плиты в квартире завершается ее выравниванием с помощью строительно уровня и регулирующихся ножек.

Неровно установленная плита доставляет множество мелких неудобств в процессе приготовления пищи.

Виды уплотнителей для газовых систем

Главное пользоваться сертифицированными уплотнителями, чтобы производитель подтвердил качество. Для этого требуйте сертификат. Комбинированный способ уплотнения с применением двух материалов профессионалами не используется.

Нить Локтейт 55 характеризуется практичностью, надежностью, эластичностью. Этот материал появился в продаже сравнительно недавно. По сути это полимерное волокно, состоящее из комплекса микроволокон. Сейчас продают различные контейнеры, в которых она хранится. Длина также разнится – от 12 до 160 метров. Для подключения плитки достаточно небольшого количества, так как нужно лишь обмотать наружные резьбы соединительных элементов. После скручивания материал заполняет полости, полностью герметизируя узел сборки.

А отличаются они по следующим признакам:

1. Марка 1. Имеет смазку, изготовленную на основе вазелиновых компонентов. Отлично подходит для использования в условиях агрессивных сред.
2. Марка 2. Полоса не промаслена, что позволяет применять уплотнитель в условиях повышенной кислотности.
3. Марка 3. Имеет краевые фрагменты, как в предыдущих случаях. Применяется в промышленности и в быту.

Летой также обматывают резьбу, которая будет оставаться герметичной. А хранится она в течение 13 лет. Значит, имеет смысл купить ФУМ про запас. Тем более, что этот уплотнитель используется для газовых и водяных систем обеспечения.

Где установить плиту

Пол под газовой плитой должен быть ровным, чтобы варочная панель располагалась строго горизонтальной плоскости – это положительно скажется на безопасности эксплуатации плиты и на качестве приготовления пищи.

Правила выравнивания плиты по высоте

Большинство плит оснащаются ножками с функцией регулировки высоты. Это дает возможность установить оборудование и на и неровности основании.
Если пол кривой, а ножки не регулируется, то можно продолжить под них подкладку необходимой высоты из твердого материала – ДСП, плотного картона.

Краны должны быть исправны, легко поворачиваться и располагаться в свободном доступе для взрослого человека

Второе, что следует предусмотреть – это свободный доступ к вентилям и соединительным узлам. Это позволит быстро принять меры по устранению неисправностей или протечки газа.

Расположение газового шланга

Третье правило заключается в правильном выборе места установки плиты. Для каждой модели производителем рекомендован зазор между задней стенкой плиты и стеной помещения. Размер промежутка указан в инструкции по эксплуатации прибора.

Куда обращаться при подключении газовой плиты?

Если при ремонте на кухне или по другим причинам потребовалось поменять старую плиту на другую модель, то придется сделать следующее:

• приобрести устройство;
• вызвать специалистов компании, у которых в обязательном порядке должно быть разрешение на монтаж газового оборудования в жилых объектах.

При желании можно вызвать частного мастера или сотрудника компании, поставляющей газ. Но после завершения монтажа потребуется внести новое оборудование в реестр «Госгаза». При этом сотрудники частных организаций, которые работают по официальной лицензии, тоже имеют право вносить записи в технический паспорт устройства. Тем не менее, будет целесообразно вызвать именно сотрудника «Госгаза», ведь это упростит процесс.

Монтаж газового оборудования проводится только квалифицированными мастерами

Отметим, что существуют государственные программы, благодаря которым в некоторых регионах нашей страны осуществляется постепенная замена газовых плит. Это необходимо для полной модернизации оборудования и безопасности жителей, поэтому часто программы спонсируются из бюджета.

В каких случаях следует рассчитывать на льготную или бесплатную замену газового оборудования:

• если плита не принадлежит владельцам квартиры, а находится в собственности у соответствующей организации;
• когда владелец квартиры имеет звание героя или является участником ВОВ;
• плиты иногда меняют пенсионерам, которые не имеют дополнительных льготных выплат;
• частично или полностью могут оплатить установку плит малоимущим семьям, которые имеют доход ниже прожиточного минимума;
• оборудование устанавливают жильцам квартир, которые находятся в собственности у государства.

Для того, чтобы получить бесплатную плиту, необходимо обратиться в «Госгаз» с пакетом документов, подтверждающих право на льготу

Цены на популярные модели газовых плит

Для каждого устройства составляют специальную ведомость, где будет отображаться следующее:

• поломки;
• срок использования оборудования.

После изучения профилактических проверок за прошлые года, специалист приступает к составлению документации. Затем потребуется отправить заявку на установку оборудования в соответствующие органы, где после одобрения запроса поставят в очередь.

Так выглядит документация, которую заполняет мастер после проведения монтажа

Если планируется самостоятельно заменить оборудование, то необходимо сделать следующее:

1. Отправить запрос в городскую газовую службу с просьбой дать разрешение на замену плиты. После чего сотрудники организации отправят по адресу мастера, который заранее оценит сложность и стоимость монтажа.
2. После получения счета необходимо оплатить услуги специалиста и договориться с ним об удобном времени.
3. Если вы планируете подключить плиту самостоятельно, то на такие действия тоже потребуется получить разрешение.

После монтажа, в паспорте оставляют отметки

Установка газовой плиты и способы подсоединения

Подключение может выполняться с помощью жесткой или гибкой подводки. В первом случае плита подключается к стояку посредством переходной муфты, во втором — газового шланга (рукава) нужной длины, имеющего сертификат соответствия. Вне зависимости от выбранного способа между рампой и подводкой устанавливается газовый фильтр для обеспечения полной герметичности.

Тип подсоединения определяет, сколько будет стоить подключить газовую плиту в квартире. Конечная стоимость складывается из цены работы, комплектующих и расходных материалов — муфты или шланга, уплотнителя и переходника на резьбу (при необходимости).

Отдельно нужно упомянуть о том, как сложно правильно подключить газовую плиту своими руками, если она имеет электрическую духовку или конфорки. Комбинированная техника требует не только безопасного подсоединения к газопроводу, но и прокладки отдельного кабеля с установкой автомата и силовой розетки.

Конечно, кто должен подключить новую газовую плиту, решать владельцу. Но в целях безопасности и соблюдения требований законодательства лучше обращаться к специалистам.

Куда можно обратиться за помощью

Вы приобрели подходящую для вас модель, но совершенно не понимаете, каким образом она подсоединяется. Куда обращаться, чтобы газовую плиту подключили профессионалы? Есть несколько вариантов, каждым из которых вы сможете воспользоваться:

• монтажные услуги оказывают магазины, занимающиеся продажей газового оборудования;
• организации, имеющие разрешение на работу с газовыми системами. По окончании монтажа вам будет выдан сертификат, подтверждающий, что установка техники выполнена в соответствии с нормами;
• вызов специалиста профильной организации, контролирующей процесс газоснабжения вашего дома.

Рациональней обратиться именно в профильную службу. Согласно закону, сотрудники подобных организаций должны зафиксировать изменения, а также сделать соответствующую заметку в техническом паспорте. Газовую плиту должен подключать специалист, имеющий разрешение на работу в этой сфере. Поэтому от услуг частных подрядчиков лучше отказаться. Они не выдадут сертификат. Из-за этого вы можете в дальнейшем нарваться на большой штраф.

Предназначение газовой плиты

Кухонная плита является неотъемлемым элементом в интерьере кухни. По своему типу кухонные плиты бывают разными: газовыми, электрическими и комбинированными (газоэлектрическими). Газовая плита выгодно отличается от своих электрических сородичей по скорости приготовления пищи, технике безопасности и времени службы.

Главными минусами в их работе являются непредвиденная утечка газа и возможность пожара. Однако в газовых плитах последних модификаций встроена система газ-контроля, которая позволяет автоматически отключить подачу газа, если конфорка вдруг погасла. К тому же, современные плиты снабжены системой автоматического зажигания, позволяющей обходиться без спичек или специальных зажигалок для разжигания конфорок.

Необходимые элементы и приспособления

Для стандартного подключения газовой плиты понадобятся следующие приспособления:

• гибкий шланг (170 сантиметров);
• металлическое соединение;
• набор ключей и отверток;
• прокладки;
• уплотнитель;
• клей-пена.

Для соединений часто используют специальные нитевые прокладки или фторопластовую пленку.

Необходимо применять в процессе монтажа только приспособления и материалы, которые порекомендует специалист. Так, на практике мастеров было выявлено, что нить «Loctite 55» отвечает стандартам качества, используется даже в трудных соединениях. Этот материал отличается прочностью, длина бывает различной в зависимости от упаковки (до 160 метров). Благодаря использованию нити удается герметично сделать соединения в месте расположения резьбы. Стоит отметить, что такое соединение выдерживает даже внушительную нагрузку.

Уплотнитель «Loctite 55»

Часто соединения обматывают фторопластовой пленкой, которая тоже подходит в качестве уплотнителя. Особенность в том, что она выдерживает давление.

Существует несколько видов фторопластовой пленки. Поэтому, чтобы выбрать оптимальный вариант, следует рассмотреть их подробнее.

Таблица 1. Виды фторопластовых пленок

Вид	Назначение
«Марка 1»	Применяется при наличии кислотной или щелочной среды.
«Марка 2»	Подходит для соединений, где имеется кислая среда. Лента не смазывается дополнительным веществом.
«Марка 3»	Это материал для универсального применения, который используется при подключении плит в жилых квартирах и промышленных объектах. По свойствам лента не уступает нитям.

Фторопластовая пленка

Фторопластовые пленки соответствуют критериям, которые требуются для монтажа:

• устойчивость к возгоранию;
• отсутствие коррозии;
• длительная эксплуатация;
• низкая токсичность;
• герметичность.

Этапы самостоятельного подключения

Монтаж газового оборудования проводится после того, как завершена установка кухонного гарнитура. Место, в котором располагается данный прибор, необходимо отделать негорючими материалами (керамической плиткой и другими). Перед началом работ пол под газовым оборудованием выравнивается. Минимальное расстояние от прибора до стены составляет 65 миллиметров. Варочную панель устанавливают вровень или выше кухонного гарнитура.

При монтаже газовых плит также необходимо соблюдать следующие рекомендации:

1. Минимальное расстояние стенок кухонных шкафов составляет 50 миллиметров.

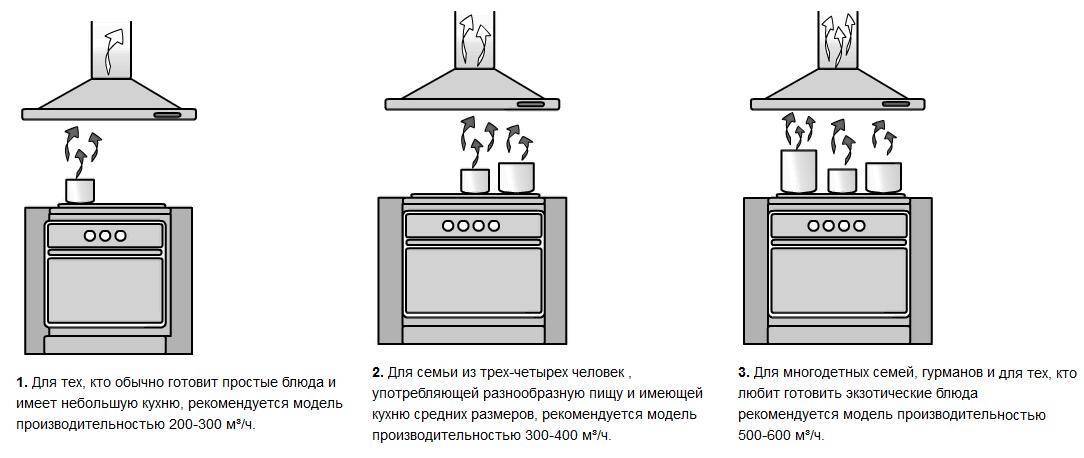

2. В кухне обязательно оборудуется работающая вытяжка.
3. Плиты встраиваются в кухонную мебель, габариты которой точно соответствуют размерам прибора.

Перед подключением плиты обязательно перекрывается вводной кран на газовой магистрали.

Почему многие хотят подключить плиту своими руками?

Следует остановиться на этом вопросе отдельно. Сейчас провести подключение печки могут не только государственные, но и частные бригады. Но цены на их услуги порой оставляют желать лучшего. Именно поэтому многие полагаются исключительно на собственные силы. Ведь поначалу может казаться, что нет ничего сложного в вопросах подключения печки в квартире. Но не тут-то было, ведь вам придётся иметь дело со всей системой газоснабжения. Поэтому рекомендуем лишний раз подумать, прежде чем браться за выполнение такой работы.

Если хотите сэкономить — обращайтесь к представителю местных газовщиков. Конечно, подстроиться под их график будет не каждому удобно, зато сбережёте лишнюю копеечку в семейном бюджете.

Способ подключения плиты к системе

Важно использовать шланги, конструкция которых разработана специально для доставки газа от централизованного стояка к потребителям. Важно, чтобы они были прочными и гибкими

При этом заламывать их нельзя. Проверяют герметичность и наличие сертификата соответствия качества.

Этот документ указывает, что товар изготовлен с учетом требований действующих ГОСТов и международных стандартов по безопасности. Приобретайте только сертифицированную продукцию у проверенных поставщиков.

Некоторые все же решают выполнить самостоятельный монтаж газовой плиты с подключением к металлической разводке. Однако устройство трубопровода – процедура трудозатратная, и имеет ряд недостатков. Отсутствует возможность отодвинуть печку. Малейший перекос может стать причиной разгерметизации.

Соединения могут быть сварными или резьбовыми, а для этого потребуется специализированное дорогостоящее оборудование и навыки работы с ним. В качестве уплотнителей используется все та же ФУМ-лента либо нить Локтэйл 55.

Типы современных газовых шлангов

Водяные шланги выделяют цветом:

1. Синий для холодной.
2. Красный для горячей.

Газовый же имеет желтый цвет или отметки. Пытаться проигнорировать такую классификацию не стоит, да и не получится. Водяные трубки прослужат максимум две недели, и их придется менять. Хорошо, если утечка не приведет к печальным последствиям в виду отравления или взрыва.

Но и здесь есть своя характерная классификация шлангов по гибкости и прочности. Выбирать придется до того, как установить газовую плиту, чтобы потом не делать незапланированный ремонт.

Резиновым модификациям отдают предпочтение ввиду дешевизны. Такой шланг достаточно гибки и прочный. Он эксплуатируется при температурном режиме от -35 до +50 градусов по Цельсию. Поэтому установка плиты на газу на даче, выполняется именно с применением резиновой трубки.

Это удобно, когда к ней подключается баллон, стоящий вне дома в специальном железном коробе, или же если портативный резервуар находится на кухне. Его можно будет перемещать без риска разгерметизации.

Но есть усовершенствованная модель. Это резиновая трубка с бронированной металлической оплеткой, которая является дополнительной защитой от механических воздействий. Металл не позволить шлангу заломаться, перегнуться, и проходимость будет всегда достаточной.

Поэтому утечка в течение положенного срока службы практически исключена, и возможна только в местах соединения, где через специальные переходники система подключается к центральной разводке или баллону с газом. Сильфоновая модификация – новая веха в индустрии. В этом случае предусмотрена возможность растягивания, правда, в допустимых пределах.

Основные требования к шлангам

Есть ряд условий, обязательных для всех случаев. По правилам установки газовой плиты в квартире:

1. Длина гибких соединителей (трасс) не превышает полутора метров.
2. Сочленение нескольких отрезков недопустимо. Используется цельная трубка.
3. Перегибать, скручивать, придавливать шланг категорически запрещено.
4. Не должно быть надрезом, коррозии, трещин, даже незначительных повреждений.
5. По истечению максимального срока службы, установленного производителем, требуется замена.

В целях обеспечения безопасности шланг с металлической оплеткой нельзя прислонять к электрическим проводникам, твердым поверхностям, предметам, изготовленным из горящих материалов. Пускай он свободно провисает за плиткой, не соприкасаясь ни с чем.

Подключение с помощью трубы

Несмотря на то, что жесткое крепление к стояку считается устаревшим, его часто выбирают из-за надежности и долговечности. Однако трудоемкость и необходимость применения специализированных навыков и инструмента часто является непреодолимым препятствием для тех, кто решился на монтаж собственными руками.

Еще один повод отказаться от затеи – стационарность конструкции. Плитку нельзя отодвинуть для уборки, перенести на новое место без прокладки новой трассы из цельнокатаных стальных труб.

Нормы и требования подключения

Действующее законодательство не определяет, кто вправе устанавливать газовые плиты. Однако нормы запрещают подключение подобных приборов к общей магистрали без соответствующего допуска.

В квартире

Подключить плиту в квартире к общей магистрали могут сотрудники газовой службы. С последней необходимо заранее заключить договор на оказание таких услуг, предоставив следующие документы:

• технический паспорт на квартиру;
• свидетельство о собственности либо справку из ЕГРП, подтверждающую право владения недвижимостью;
• книжку абонента и старый договор с газовой службой;
• документ на новую плиту и газовый счетчик.

После подписания договора со службой выдается разрешение на подключение плиты к газовой магистрали. Процедура проводится при условии, если в ходе осмотра места установки оборудования не выявлены нарушения действующих норм.

В частном доме

Владельцы квартир в обязательном порядке заключают договоры с газовой службой. Но в частных домах можно подключиться к автономному газоснабжению либо отказаться от этого вида топлива в пользу другого или электричества. В первом случае можно не привлекать сотрудников газовой службы и самостоятельно установить плиту, подсоединив шланги к баллонам с метаном или газгольдерам.

Но если собственник дома желает подключиться к общей магистрали, то придется обратиться в соответствующие инстанции. В этом случае применяются аналогичные правила, что и в отношении квартир. Собственники обязаны сначала заключить договор с газовой службой, после чего подключается плита к магистрали.

Документальный вопрос

Подключение газовой плиты начинается не с подготовительных работ, а приобретения самой печки и аккуратной её распаковки. Но даже после самого тщательного осмотра не спешите приступать к работам. Ведь ещё нужно получить список документов от газовой службы. Для этого вы должны предоставить местным газовщикам свой паспорт со справкой о составе семьи, правоустанавливающий документ на жильё, паспорт для счётчика, договор по техническому обслуживанию, газовые квитанции, абонентскую книжку, свидетельство о регистрации права собственности.

Только после этого Горгаз выдаст вам абонентскую книжку с отметками об инструктаже по правилам поведения с газом вас и всех членов вашей семьи, бланки по договору насчёт поставки газа в ваше жильё, а также контракт на эту самую поставку газа.

Совет: после получения необходимой документации старайтесь в самые краткие сроки подключить плиту. Ведь срок гарантии распространяется с даты приобретения этой бытовой техники, но не подключения. Поэтому если вы решили отставить новую печку на неопределённое время в гараж или кладовую — это не самая лучшая идея.

Безопасность эксплуатации: особенности

Перед использованием гибких подводок необходимо провести их внешний осмотр, а также проверить работоспособность. Кроме того, следует посмотреть сертификат качества приобретаемого устройства, и убедиться в наличии гарантии.

Подключать газ с использованием вспомогательных фитингов запрещается. В ряде случаев мастера используют металлические трубы для таких целей, но бывает это редко.

Подключать шланги следует, придерживаясь правил безопасности

Подводки не должны контактировать с горючими веществами, материалами и режущими предметами.

Хоть металлические трубы используют крайне редко, но иногда требуется сделать такой монтаж — тогда для их соединения применяют элементы из прочного металла. Конечно, такая конструкция получится долговечной, но при желании плиту будет невозможно сдвинуть с места, придется отключать коммуникации.

Использование гибких шлангов при монтаже позволит передвигать конструкцию при необходимости

Замена крана

При замене крана, если вы решились менять плиту в квартире самостоятельно, от вас потребуется быстрота и точность, поскольку газ будет выходить из трубы в комнату, когда будет отвинчен старый вентиль. В этой ситуации опасаться нечего, если вами будут соблюдаться элементарные правила безопасности (отсутствие открытого огня в комнате, широко открытые окна).

Перед началом процедуры замены крана, следует приготовить следующее:

• небольших размеров кусочек ткани. чтобы сделать из него временную пробку для трубы — перед затыканием опуска, его следует хорошо смочить водой;
• шаровый кран. который будет установлен вместо старого, необходимо перевести в положение “закрыто”, и снять с него ручку (для удобства монтажа);

необходимые гаечные ключи и герметик для резьбового соединения.

Теперь можно приступить к замене газового крана.

1. Требуется как можно шире открыть форточку или окно, чтобы обеспечить хорошее вентилирование кухни.
2. Открутите подсоединенный (старый) кран от опуска и быстро заткните отверстие трубы мокрой тряпкой.
3. Если на резьбе, где был установлен вентиль, остался старый герметик – удалите его и намотайте новый.
4. Извлеките “пробку” из тряпки и быстро накрутите новый вентиль на резьбу. Затяните кран ключом, прилагая разумные усилия.
5. Чтобы проверить, насколько соединение герметично, воспользуйтесь мыльным раствором. Его следует нанести на место соединения. Если вы увидите надувающиеся пузырьки – это значит, что нет герметичности, и есть утечка газа. В таком случае следует открутить кран и подмотать еще немного герметика, после чего повторить проверку.

Подготовка инструментов и деталей

Важно приготовить все необходимое перед началом работ, чтобы после того как будет перекрыт кран, замена не заняла много времени. Для этого потребуется:

1. Шланги. Это может быть универсальная модель с оплеткой длиной до полутора метров или метровая резиновая.
2. Шаровый кран. Врезается после счетчика. Необходим на случай, когда нужно срочно прекратить подачу газа.
3. Комплект ключей. Потребуются рожковые, а также разводной газовый с регулируемым зазором для захвата.
4. Прокладки. В большинстве случаев уплотнители идут в комплекте, но нужно сразу приобрести запасные.
5. Отвертки. Здесь лучше сразу запастись плоской и фигурными (крестовыми).
6. Уплотнительная лента. Обычно заготавливают нить Локтайл 55 и бобину ФУМ-ленты.
7. Кисть, мыльный раствор, тряпка. Раствором проверяют герметичность. Если он пенится после нанесения, имеет место утечка.

Перечень небольшой, и часто все необходимое уже есть в доме. Поэтому для большинства собственников подключение газовой плиты в квартире не составляет трудностей.

Что нужно знать?

При монтаже варочной газовой панели в столешницу обязательно следует выдерживать расстояние до кромок поверхности. Оно должно быть не менее 5 см с каждой стороны, иначе при пилении можно будет разрушить слишком тонкую стенку. Толщина самой столешницы также имеет значение. Не рекомендуется монтировать встраиваемое оборудование в конструкции тоньше 38 мм из-за низких несущих способностей.

Для проверки герметичности соединений при пуске газа используется мыльный раствор. Им густо покрывают все гайки и стыки, проверяя эти места на наличие вздувающихся пузырей – они свидетельствуют об утечке.

Перед началом полномасштабной эксплуатации плиты следует проверить ее работу с разными режимами регулировки. Ни в одном из них пламя не должно гаснуть – это очень опасно. Если при попытках проверить изменение интенсивности горения регулировка не меняет подачу голубого топлива, нужно отключить плиту, обратиться в сервисный центр или к продавцу. Возможен брак товара. Правильно проведенная в квартире или частном доме установка варочной газовой панели в столешницу позволяет соблюсти все нормативы и обеспечить эффективную эксплуатацию оборудования.

О том, как правильно установить варочную газовую панель, рассказано в видео ниже.

Выводы и полезное видео по теме

На вопрос, можно ли поставить газовую плиту самостоятельно, вы уже сами себе ответили – да, можно. Было бы неплохо посмотреть, как это делают профессионалы, и сейчас такая возможность есть. В видео подробно показаны все этапы работ, а также разъяснены нюансы, которые нужно учитывать при сборке. Это будет лучшим подспорьем для тех, кто решил сам поставить и подключить газовую плитку в квартире, доме или на даче.
