Способы передвижения по азимуту

Все об ориентировании при помощи азимута: от вычисления градуса до начала движения

С понятием «азимут» можно встретиться и в научной, и в художественной литературе. Он – друг всех путешественников и туристов. По факту, является основным навигационным термином. Так, что такое азимут и как по нему ориентироваться?

Что это такое?

Азимут – это угол между направлением на предмет и направлением на север. Его вычисление начинается с определения сторон света. Градусный диапазон значения – от 0 до 360 (не включительно, поскольку 360 – это точка севера).

Туристический компас. Фото AliExpress

Способ навигации по азимуту особенно полезен в условиях однотипного ландшафта, когда практически нет ориентиров на местности, а также при плохой погоде или когда под рукой нет карты.

Какие приборы помогут?

Для определения азимута понадобится один из двух приборов:

1. Компас с крышкой. Поможет не только отыскать градус, но и осуществлять движение по маршруту.
2. Транспортир. Служит только для определения азимута. Для практического применения знаний понадобится хороший видимый ориентир: вышки, здания и т.д.
3. Механические часы. Помогут определить азимут, если под рукой нет компаса и транспортира. Но велика вероятность градусной погрешности.

Пошаговая инструкция как определить азимут

Есть несколько методом определения азимута. У каждого из них свои плюсы и минусы.

При помощи компаса

Чтобы определить азимут на местности, необходимо:

1. Выбрать крупный объект для навигации, встать лицом в его сторону.
2. Сориентировать компас на север (совместить с буквой С его стрелку).
3. Направить на объект визирное приспособление на крышке компаса, зафиксировать полученное значение.

Далеко не у всех путешественников есть компас с крышкой. Есть другой вариант вычисления магнитного азимута:

1. Выбрать рядом с собой значимый ориентир, встать лицом в его сторону.
2. Компас нужно поднять на ладони до уровня груди, поворачивают его до тех пор, пока стрелка не окажется повернутой на север.
3. Над циферблатом по центру корпуса кладут зубочистку, спичку или просто маленькую палочку. Конец должен быть направлен на выбранный ориентир, а тело пересекаться с компасной стрелкой в центре.
4. Производят вычисления градуса, исходя из того, что север = 0 или 360 градусов.

Приглашаем посмотреть видео по теме:

При помощи часов и Солнца

Для определения азимута понадобятся механические часы. Кроме того, чтобы метод был успешным, необходима ясная погода. Инструкция:

1. Положить часы на ровную, горизонтальную поверхность. Их часовую стрелку направить в сторону Солнца.
2. Мысленно прочертить линию от центра к часу дня (летом) или к двум (зимой).
3. Полученный угол делится напополам. Справа от отрезка будет север, а слева – юг. Но это относится к времени до полудня. После – наоборот.

При помощи транспортира

Для такого способа потребуется карта (желательно топографическая). Полученный подобным методом азимут называется истинным. Как действовать:

1. Разложить карту на ровной горизонтальной поверхности.
2. Определить свое местоположение, пометить точкой, прочертить через нее вертикальную прямую линию.
3. Выбрать вторую точку – ту, куда планируется осуществлять движение.
4. Две точки нужно соединить и при помощи транспортира измерить образованный угол. Он и будет азимутом.

Пошаговая инструкция как осуществлять движение на местности таким методом:

После того, как угол найден, нужно уметь правильно воспользоваться полученными знаниями.

Обычные условия

Основные правила передвижения:

• Важно заранее на карте распланировать маршрут, разделить его на множество небольших отрезков. У каждого из них конец должен располагаться возле крупного ориентира.
• Определив градус, следует двигаться в строго прямом направлении.
• Препятствия нужно обходить попеременно, то слева, то справа. Так можно уменьшать, возникающую погрешность.
• Если препятствие на пути возникло большое, то, вернувшись обратно на маршрут, стоит пересчитать азимут.
• Пройденный путь следует постоянно проверять, оглядываясь назад и проверяя линейность маршрута.

Ночью

Ночью ориентиры для вычисления градуса становятся невидимыми, поэтому можно либо еще днем позаботиться об их отметке на карте, либо использовать в качестве «помощников» звезды и Луну. Также пригодятся фонари и прожекторы, если астронавигация проблематична.

Зимой

Снег покрывает все ориентиры, затрудняет навигацию. Чтобы точнее вычислять азимут, понадобится взбираться на возвышенности, чтобы определять для направления более крупные объекты.

В лесу

Кучность деревьев, лесоповал создают помехи при навигации, заставляют отклоняться от маршрута и постоянно заново вычислять азимут. С определением сторон света помогут муравейники (с южной стороны они более пологие), кора деревьев (с севера более грубая, часто зарастает мхом). Большим подспорьем будет карта, на которой заранее выбирается крупный ориентир.

В сложных метеоусловиях

Любые осадки снижают видимость, поэтому маршрут тогда лучше заранее прорисовывать на карте, и как можно чаще останавливаться, отмечать точками, сколько было пройдено, и в каком направлении. В качестве ориентиров лучше использовать небольшие, близко расположенные предметы. Отлично, если рядом протекает река или ручей, они помогут не заблудиться.

Альтернативные методы навигации

Ориентироваться на местности можно также при помощи:

Азимут весьма популярен среди туристов. Он позволяет двигаться в заданном направлении, не сбиваясь с пути на протяжении десятков километров. Но для его определения необходимы либо часы, либо транспортир, либо компас.

Надежно и просто: ориентирование по компасу на местности

Правила ночного ориентирования: как определиться с направлением и не заплутать?

Правила ориентирования по Солнцу и часам: описание всех возможных способов

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных.
Политика конфиденциальности.

Источник

Движение по азимутам, подготовка данных, порядок движения по азимутам, обход препятствий, особенности движения по азимутам на машине.

Движение по азимутам, это способ выдерживания намеченного пути, (маршрута) от одного пункта (ориентира) до другого по известным азимутам и расстояниям. В целом движение по азимутам применяется ночью. А также в лесу, пустыне, тундре и в других условиях, затрудняющих ориентирование по карте.

Движение по азимутам, подготовка данных, порядок движения по азимутам, обход препятствий, особенности движения по азимутам на машине.

На карте намечают маршрут движения с четкими ориентирами на поворотах. Измеряютдирекционный угол и длину каждого прямолинейного участка маршрута. Дирекционные углы переводят в магнитные азимуты, а расстояния — в пары шагов, если движение по азимутам будет совершаться в пешем порядке. Или в показания спидометра при совершении марша на машинах. Данные для движения по азимутам оформляют на карте. Если карты в пути не будет, то составляют схему маршрута или таблицу.

Схема маршрута для движения по азимутам.

Таблица маршрута для движения по азимутам.

Порядок движения по азимутам.

У исходного (первого) ориентира с помощьюкомпаса определяют по азимуту направление движения ко второму ориентиру. В этом направлении замечают какой-либо удаленный ориентир (вспомогательный). И начинают движение по азимутам. Дойдя до намеченного ориентира, вновь по компасу намечают направление движения до следующего промежуточного ориентира. И так продолжают движение до выхода ко второму ориентиру.

В таком же порядке, но уже по другому азимуту, продолжают движение по азимутам от второго ориентира к третьему и т. д. В пути, учитывая проходимые расстояния, отыскивают ориентиры на поворотахмаршрута и тем самым контролируют правильность движения. Для облегчения выдерживания направления следует использовать небесные светила и различные признаки:

Прямолинейность идущей колонны или собственного следа при движении на лыжах.
Направление ряби на песке.
Заструг на снегу.
Направление ветра и т. п.

По небеснымсветилам можно уверенно выдерживать направление движения. Уточняя его по компасу примерно через каждые 15 минут. Точность выхода к ориентиру зависит от точности определения направления движения и измерения расстояния. Отклонение от маршрута из-за погрешности определения направления по компасу обычно не превышает 5% пройденного пути. Если направление движения уточняется по компасу достаточно часто, то отклонение от маршрута будет порядка 3% пройденного расстояния.

Обход препятствий при движении по азимуту.

Если на маршруте имеются препятствия, то на карте намечают пути обхода и подготавливают для этого необходимые данные — азимуты и расстояния. Препятствия, не учтенные при подготовке данных для движения, обходят одним из следующих способов.

Первый способ.

Применяется, когда препятствие просматривается до конца. По направлению движения отмечают на противоположной стороне препятствия какой-либо ориентир. Затем обходятпрепятствие, находят замеченный ориентир и от него продолжают движение по азимутам в прежнем направлении. Ширину препятствия оценивают на глаз и добавляют ее к расстоянию, пройденному до препятствия.

Второй способ.

Препятствие, противоположная сторона которого не просматривается, обходят по направлениям, образующим прямоугольник или параллелограмм, азимуты и длины сторон которого определяют на местности. От точки А идут вдоль препятствия по выбранному направлению. В нашем примере по азимуту 280 градусов.

Пример обхода препятствия противоположная сторона которого не просматривается.

Пройдя до конца препятствия (до точки В) и измерив полученное расстояние (200 пар шагов), продолжают движение по заданному азимуту. В нашем примере по азимуту 45 градусов до точки С. От точки С выходят на основной маршрут по обратному азимуту направления АВ. В нашем примере по азимуту 100 градусов, отмерив в этом направлении 200 пар шагов (расстояние СД равное АВ). Здесь длину линии ВС прибавляют к расстоянию, пройденному от точки № 2 до точки А, и продолжают движение к точке № 3.

Особенности движения по азимутам на машине.

Направление движения, заданное магнитным азимутом, определяют по компасу, располагаясь не ближе 10 метров от автомобиля и 30—40 метров от танка. Заметив в данном направлении удаленный (вспомогательный) ориентир, ведут машину по направлению к нему и по спидометру отсчитывают расстояние до поворотного ориентира. Здесь останавливаютмашину, и эти действия повторяют снова.

При движении по азимутам на машине, когда ориентиров нет или они не видны, можно использовать компас. Применение магнитного компаса непосредственно в машине весьма ограниченно. Магнитная стрелка под влиянием магнитного поля машины отклоняется от направления магнитного меридиана. Величина этого отклонения (девиация компаса) непостоянна и зависит от металлической массымашины, ее электромагнитного поля, направления движения и числа оборотов двигателя. Поэтому пользоваться в машине компасом можно лишь после предварительного определения его поправки для данного направления движения.

Практически определяют не поправку, а отсчет азимута покомпасу с учетом поправки. Для этого устанавливают машину в заданном направлении, занимают место в ней по возможности дальше от аккумулятора и компасом измеряют магнитный азимут продольной оси машины. То есть азимут направления движения.

Начав движение по азимутам, нужно убедиться в устойчивости магнитной стрелки. Если она имеет большую амплитуду колебания, пользоваться компасом в машине не следует. При повороте маршрута все эти действия необходимо повторить. То есть определить поправку компаса для нового направления движения.

По материалам книги Справочник по военной топографии.
А. М. Говорухин, А. М. Куприн, А. Н. Коваленко, М. В. Гамезо.

Источник

Движение по азимутам

Движение, в процессе которого выдерживание направления пути и точный выход в намеченный пункт производятся с помощью компаса (гирополукомпаса) и промера пройденного расстояния, называется движением по азимутам.

Движение по азимутам применяется в лесу, пустыне, степи и в других районах, бедных ориентирами, а также при действии вне дорог ночью и в условиях плохой видимости, когда сличение карты с местностью не обеспечивает уверенный выход в заданный пункт. К движению по азимутам прибегают также командиры мелких подразделений и групп при отсутствии у них карты.

Данные, необходимые для движения по азимутам, готовятся по карте или аэроснимку.

Движение по азимутам — это основной способ ориентирования на местности, бедной ориентирами, особенно ночью и при ограниченной видимости. Сущность движения по азимутам заключается в умении выдерживать с помощью компаса нужное направление пути и точно выходить к намеченному пункту. Это достигается за счет правильного определения на местности направлений, заданных магнитными азимутами, и расстояний, определенных по карте между поворотными пунктами намеченного маршрута. Направления движения выдерживают с помощью магнитного компаса, расстояния измеряют шагами или по спидометру.

Исходные данные для движения по азимутам (магнитные азимуты и расстояния) определяют по карте, а время движения — по нормативу и оформляют в виде схемы или (и) таблицы. (Об этом мы говорили на прошлых занятиях).

Определение азимута по компасу.Чтобы определить азимут на местности, надо:

— стать лицом в направлении предмета, на который требуется
определить азимут;

— ориентировать компас, то есть подвести его нулевое деление (или
букву С) под затемненный конец стрелки компаса;

— вращая компасную крышку, направить на предмет визирное приспособление;

— против указателя визирного приспособления, обращенного к предмету, прочесть величину азимута.

Чтобы определить на местности заданный азимут, надо:

— установить указатель визирного приспособления компаса точкой над делением, соответствующим величине заданного азимута;

— повернуть компас так, чтобы указатель визира находился впереди;

— поворачиваться самому вместе с компасом до тех пор, пока нулевая точка не совпадет с северным концом стрелки; направление указателя визира и будет направлением по заданному азимуту.

Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать компас до уровня глаз, снижается точность измерения. Точность измерения азимутов с помощью компаса Андриановна составляет плюс-минус 2-3°.

Рассмотрим организацию и порядок движения по азимутам организованной группы пешим порядком по маршруту, приведенному на рис. 55.

Рис. 55. Порядок движения по азимутам

При организации движения группы по азимутам назначается направляющий, который определяет по компасу и выдерживает направления движения. Кроме того, назначаются два человека, которые ведут счет парам шагов. Если расстояния на схеме (в таблице) указаны в метрах, их переводят в пары шагов с учетом величины шага.

На точке № 1 (сарай) указатель мушки компаса устанавливают на отсчет 20° и отпускают тормоз магнитной стрелки. Затем компас поворачивают в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Визирная линия через целик и мушку при таком положении компаса и будет определять направление на точку № 2 (курган). Чтобы выдержать в пути это направление, на линии визирования замечают какой-нибудь удаленный промежуточный ориентир, который используется для выдерживания направления движения.

Перед началом движения стрелку компаса ставят на тормоз. Движение совершают строго прямолинейно в направлении промежуточного ориентира, при этом ведут счет пар шагов. У промежуточного ориентира вновь определяют по компасу направление, магнитный азимут которого равен 20°, замечают какой-нибудь удаленный промежуточный ориентир и движутся к нему. Таким образом, совершают движение, пока не будет пройдено 1230 м. Если курган будет виден еще до подхода к нему, последнюю часть участка проходят без промежуточных ориентиров.

На точке № 2 по компасу определяют направление, азимут которого равен 330°, замечают промежуточный ориентир и начинают движение, ведя счет парам шагов. Если промежуточных ориентиров на местности нет, например, в лесу, пустыне, степи, то направление движения выдерживают только по компасу. На точке № 3 определяют направление, азимут которого равен 25°, и движутся в этом направлении к перекрестку дорог (точка № 4), ведя счет парам шагов.

Из приведенного примера видно, что движение, но азимутам совершается путем последовательного перехода от одного ориентира к другому.

Чтобы легче выдержать направление движения, кроме промежуточных часто используют вспомогательные ориентиры. Такими ориентирами служат обычно небесные светила: Солнце, Луна и яркие звезды. При пользовании ими необходимо примерно через 15 мин проверять азимут направления движения, так как небесные светила (кроме Полярной звезды) перемещаются по небосводу. Если долго двигаться в их направлении без контроля, можно значительно уклониться от маршрута.

Для выдерживания направлений движения используют также линейные ориентиры или следы от движения боевых машин (лыж).

Точность выхода к точкам поворота маршрута при движении по азимутам зависит от характера местности, условий видимости, ошибок в определении направлений, по компасу и измерении расстояний. Обычно отклонение от точки поворота, к которой надо было выйти, не превышает 1/10 пройденного расстояния, т. е. 100 м на каждый километр пройденного пути. Поэтому, если заданное расстояние пройдено, а намеченного ориентира не видно, его следует искать в пределах окружности, радиус которой равен 1/10 расстояния, пройденного от предыдущей точки поворота.

В некоторых случаях, например при движении по азимутам зимой на лыжах, пройденные расстояния измеряют приближенно по времени и скорости движения. Чтобы избежать потери ориентировки из-за неточного измерения расстояний, на точках поворота надо выбирать хорошо видимые издали ориентиры.

Обход препятствий. При движении по азимутам могут встречаться как естественные, так и искусственные препятствия (минные поля, лесные завалы и т. д.), которые легче обойти, чем преодолеть. Поэтому нужно уметь обходить препятствия, не теряя ориентировки.

Порядок обхода зависит от размеров и характера препятствия. Если противоположная сторона препятствия видна (рис. 56, а), то в точке А записывают количество пройденных пар шагов. Затем замечают ориентир (точку В) на противоположной стороне препятствия по направлению движения. Одним из изложенных ранее методов определяют расстояние до намеченного ориентира, переводят это расстояние в пары шагов и прибавляют к ранее измеренному по маршруту расстоянию до точки А. После этого обходят препятствие по его границе. В точке В по заданному азимуту находят нужное направление и продолжают движение к очередной точке поворота маршрута.

В некоторых случаях замеченный за препятствием ориентир (точка В) бывает трудно опознать при подходе к нему. Чтобы проконтролировать правильность выхода к ориентиру, в точке А оставляют какую-нибудь заметку, например ставят веху или делают затес на дереве. При выходе в точку В определяют величину магнитного азимута направления на точку Л (обратный азимут), который отличается от азимута заданного направления движения на этом участке маршрута на 180°. Провизировав на точку А по обратному азимуту и убедившись, что это направление точно совпадает с направлением на точку Д, продолжают движение.

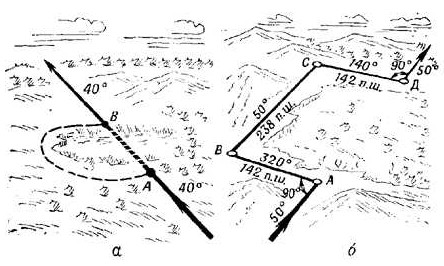

Рис. 56. Обход препятствий:

а — противоположная сторона препятствий видна; б — противоположная сторона препятствия не видна

Если противоположная сторона препятствия не видна, то при выходе в точку Д (рис. 56, б) изучают местность и намечают сторону, по которой легче обойти препятствие. После этого по компасу определяют азимут направления вдоль границы препятствия (320°) и начинают движение, ведя счет парам шагов (142 п.ш.). При этом необходимо строго выдерживать прямолинейность движения.

На левой границе препятствия в точке В (любая точка на местности) делают остановку и определяют направление движения по азимуту, соответствующему направлению основного маршрута (50°). По этому направлению движутся до выхода за препятствие (до точки С). В точке С определяют направление движения, параллельное линии АВ, т. е. обратный азимут направления АВ — 140°. Двигаясь по направлению линии СД, отсчитывают количество пар шагов, равное измеренному по линии АВ, т. е. 142 пары шагов.

В точке Д определяют по азимуту направление движения, соответствующее направлению движения до выхода к препятствию (50°); к количеству пар шагов, измеренному до точки Д, прибавляют расстояние ВС (238 п.ш.) и продолжают движение к намеченной ранее точке поворота маршрута.

Таким образом, движение по азимутам является наиболее удобным и точным способом перемещения на незнакомой местности. Если же оно не представляется возможным из-за имеющихся в данной местности магнитных аномалий, то в этом случае передвижение следует осуществлять, ориентируясь на небесные светила и местные предметы.

Контрольные вопросы и задания

(правильные ответы см. в приложении 1)

1.Что называется ориентированием на местности без карты?

2. Какие стороны горизонта вы знаете?

3. Назовите основные способы ориентирования без карты.

4. Какие способы определения расстояний на местности вы знаете?

5. Что называется движением по азимутам?

6. Порядок подготовки и осуществления движения по азимутам.

7. Порядок обхода препятствий.

8. Определите сторону горизонта, на которую указывает стрелка:
