Освоение, эксплуатация и исследование нагнетательных скважин
1. Освоение нагнетательных скважин под закачку воды производится по плану, составленному геолого-технической службой и утвержденному руководством НГДП.
2. Перед освоением нагнетательных скважин
(расположенных внутри контура нефтеносности) под закачку, они, как правило, должны отрабатываться на нефть с подключением их к нефтяным коллекторам ( с целью очистки призабойной зоны ). Эти скважины осваиваются под закачку в порядке и сроках, предусмотренных в технологических схемах и проектах разработки.
3. Освоение нагнетательных скважин в зависимости от геолого-физических характеристик продуктивных пластов и других промысловых условий может проводится различными методами: свабированием с последующей закачкой воды при максимальном давлении насосов, установленных на КНС; созданием высокой депрессии на пласт (понижением уровня в стволе скважины) с последующим нагнетанием воды; аэрацией жидкости в процессе обратной промывки скважин; периодическим нагнетанием воды в пласт под высоким давлением и сбросом ее самоизливом (метод гидросвабирования); продавливанием воды в пласт при давлениях, значительно превышающих рабочее давление нагнетания; ГРП в комплексе с гидропескоструйной перфорацией; обработкой призабойных зон кислотами, растворами ПАВ; применением тепловых методов обработки призабойной зоны (для внутриконтурных скважин).
4. По каждой нагнетательной скважине в НГДП должна вестись систематическая документация, отражающая все показатели ее эксплуатации, проведенные геолого-технические мероприятия, проверку герметичности устья и эксплуатационной колонны.
5. В процессе эксплуатации и освоения нагнетательных скважин осуществляется весь комплекс исследований с целью контроля за разработкой, установления и проверки выполнения технологического режима работы и технического состояния скважин.
6. В процессе эксплуатации с помощью забойных и поверхностных приборов должен проводиться постоянный контроль за приемистостью нагнетательных скважин, давлением нагнетания и охватом пластов заводненим по толщине.
7. Пластовое давление, фильтрационные свойства пласта и коэффициенты приемистости скважин определяются исследованиями скважин методами восстановления или падения забойного давления и установившихся пробных закачек в период освоения и эксплуатации скважин.
8. Взаимодействие скважин и пути перемещения по пласту перемещаемой воды изучаются по динамике изменения давления на различных участках пласта, гидропрослушиванием, геофизическими методами, добавкой в закачиваемую воду индикаторов и наблюдением за их появлением в продукции добывающих скважин.
9. Оценка эффективности мероприятий по регулированию закачки воды по разрезу производится с помощью глубинных расходомеров, метода радиоактивных изотопов или высокочувствительных термометров.
10. Периодичность и объем исследовательских работ в нагнетательных скважинах устанавливается объединением в соответствии с утвержденным обязательным комплексом промыслово-геофизических и гидродинамических исследований, с учетом требований технологического проектного документа на разработку.
Источник
12. Способы освоения и восстановления приемистости нагнетательных скважин
Освоение скважин — комплекс технологических операций по перфорации, вызову притока и воздействию на ПЗП с целью обеспечения ее продуктивности, соответствующей естественной проницаемости и нефтенасыщенной толщине пласта, при вводе скважины в эксплуатацию после бурения или ремонта. Перед освоением скважина заполнена перфорационной жидкостью или жидкостью глушения, которыми создается репрессия давления на пласт для предупреждения проявления (открытого фонтанирования).
Возможны два пути вызова притока: уменьшением рс или h. В нефтепромысловой практике нашли применение следующие три метода вызова притока.
1.Последовательная замена жидкости с большей плотностью на жидкость с меньшей плотностью (обычно по схеме: буровой раствор с большей плотностью — буровой раствор с меньшей плотностью —вода —нефть—газоконденсат). Для этого в скважину спускают НКТ, обвязывают наземное оборудование и насосный агрегат, опрессовывают иагнетательную линию и закачивают жидкость в НКТ (прямая промывка) или в затрубное пространство (обратная промывка), а из скважины жидкость выводят в сборную емкость.
2.Аэрирование (газирование) жидкости. Осуществляется аналогично, но в поток жидкости (воды) постепенно вводят газ с увеличивающимся расходом жидкости. Плотность газожидкостной смеси доводят до 300—400 кг/м 3 . Газ вводят с помощью аэратора типа «перфорированная труба в трубе» или жидкостно-газового, а на газовой линии устанавливают обратный клапан. Также можно использовать газ из газовых скважин (газопроводов), воздух от передвижного компрессора. При использовании воздуха могут образовываться взрывоопасные смеси и не исключена возможность взрывов в скважине. Для придания процессу плавности, устойчивости и безопасности в воду добавляют ПАВ— пенообразователи.
3.Продавка (вытеснение) жидкости сжатым газом. В процессе пуска быстро создается депрессия, поэтому метод не применим при наличии рыхлых и неустойчивых коллекторов, подошвенной воды.
Особенности освоения нагнетательных скважин
Нагнетательные скважины различают на законтурные (расположенные в водяной зоне) и внутриконтурные (расположенные в нефтяной зоне залежи). Законтурные скважины осваивают сразу под нагнетание воды, а внутриконтурные обычно сначала на приток, затем, после снижения давления Рпл, в районе скважины, под закачку. Если имеется ряд нагнетательных скважин, то осваивают их под закачку через одну, затем после обводнения под закачку осваивают пропущенные скважины. Максимально возможный отбор нефти из скважин нагнетательного ряда производится до тех пор, пока в их продукции появится пресная вода, нагнетаемая в соседние водяные скважины.
Для очистки ствола нагнетательной скважины перед закачкой проводят:
1.интенсивные промывки (прямые, обратные) в течение 1—3 сут с расходом воды 1200—1500 м 3 /сут до минимального содержания взвешенных частиц. Вода подается из водовода со сбросом в емкости (земляные амбары, канализацию) или по закольцованной схеме с отстоем.
2.обработки призабойных зон скважин, вскрывших карбонатные пласты. Для этого в пласт закачивают 0,8 — 1,5 м 3 на 1 м толщины пласта 10 — 15%-ного раствора ингибированной соляной кислоты и оставляют скважину на сутки. Затем после дренирования и промывки скважину переводят под нагнетание.
3. Гидравлический разрыв пласта (ГРП)
4. Промывка скважины НКТ и водоводов водопесчаной смесью. Часто малоэффективность освоения нагнетательных скважин или малые приемистости являются результатом быстрого загрязнения поверхности пласта окалиной и твердыми частицами, приносимыми водой из водоводов.
5
. Нагнетание в скважину воды в течение нескольких часов под высоким давлением, превышающим нормальное давление нагнетания, в тех случаях, если коллектор имеет некоторую естественную трещиноватость. Для этого к скважине подключают три-четыре насосных агрегата и создают дополнительное давление, при котором естественные трещины в пласте расширяются и поглотительная способность скважины резко возрастает. Такая операция представляет собой упрощенный вариант ГРП
13 .Схемы (ППД) при использовании различных источников вод для заводнени пластов.
Основное назначение системы водоснабжения, добыть нужное количество воды, пригодной для закачки в пласт, распределить ее между нагнетательными скважинами и закачать в пласт. Конкретный выбор системы водоснабжения зависит от того, на какой стадии разработки находится данное месторождение.
Проектируемая система водоснабжения должна предусматривать рост обводненности продукции скважин и необходимость утилизации всех так называемых промысловых сточных вод, включая ливневые, попутные, воды установок по подготовке нефти н др.
Конкретный выбор системы водоснабжения зависит от источников воды для закачки в пласт, которыми могут быть:
открытые водоемы (рек, озер, морей);грунтовые, к которым относятся подрусловые воды; водоносные горизонты данного месторождения;сточные воды, состоящие из смеси добытой вместе с нефтью пластовой воды, воды отстойных резервуарных парков, установок по подготовке нефти, ливневые воды промысловых объектов. Сточные воды загрязнены нефтепродуктами и требуют специальной очистки.
Используемая для ППД вода не должна вызывать образование нерастворимых соединений при контакте с пластовой водой, что может привести к закупорке пор.

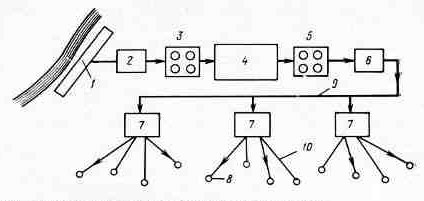

Рис. 3.4. Типовая схема водоснабжения системы ППД:
1 — водозаборные устройства; 2 — станции I подъема; 3 — буферные емкости для грязной воды; 4 — станция водоподготовки; 5 — буферные емкости для чистой воды; 6 — насосная станция II подъема; 7 — кустовые насосные станции (КНС); 8 — нагнетательные скважины; 9 — разводящий водовод; 10 — водовод высокого давления (10 — 20 Мпа).
Водозаборы открытых водоемов обычного типа, применяемые в коммунальном хозяйстве, — самые простые водозаборы.
Буферные емкости необходимы для обеспечения резерва воды обычно для шестичасовой непрерывной работы при прекращении подачи воды со станции первого подъема. Предполагается, что за 6 ч можно устранить причины (порыв водовода, прекращение подачи электроэнергии и др.) остановки подачи воды со стороны станции первого подъема.
Насосные станции второго подъема осуществляют распределение воды по магистральным водоводам и снабжение ею непосредственно КНС (кустовые насосные станции).
Источник
Освоение нагнетательных скважин
Если целью освоения эксплуатационной скважины является получение возможно большего коэффициента продуктивности при данных параметрах пласта, то цель освоения нагнетательной скважины — получение возможно большего коэффициента поглощения или приемистости, который можно определить как отношение изменения количества нагнетаемой воды к соответствующему изменению давления нагнетания
,
или в дифференциальном виде
.
При больших Кп возможна закачка в пласт расчетных количеств воды при относительно низких давлениях нагнетания. Это приводит к сокращению энергетических затрат на поддержание пластового давления и к некоторому сокращению необходимого числа нагнетательных скважин.
Нагнетательные скважины бурятся в водонасыщенной (например, законтурные) и в нефтенасыщенной (скважины разрезающих рядов или внутриконтурные) частях пласта. Методы их освоения различны. Если первые осваиваются сразу под нагнетание воды, то вторые обычно предварительно эксплуатируются на нефть для получения самой нефти, а также для понижения пластового давления в зоне скважины. Если осваивается под нагнетание внутрпконтурный ряд нагнетательных скважин, то они осваиваются через одну, т. е. одна скважина ряда используется под нагнетание воды, а соседняя эксплуатируется как нефтяная с максимально возможным отбором жидкости. Следующая скважина также осваивается под нагнетание, а соседняя — как эксплуатационная и т. д.
Максимально возможный отбор нефти из скважин нагнетательного ряда производится до тех пор, пока в их продукции появится пресная вода, нагнетаемая в соседние водяные скважины. Такой порядок освоения позволяет сформировать в нефтенасыщенной части пласта линейный фронт нагнетаемой воды, вытесняющий нефть к эксплуатационным рядам скважин.
По степени трудности освоения нагнетательные скважины можно условно разделить на три группы.
I группа. Скважины, пробуренные в монолитные сравнительно однородные песчаники с хорошей проницаемостью [(0,5 — 0,7)10 -12 м 2 с толщиной пласта более 10 м. Они осваиваются простейшими способами, например, после тщательной промывки (допустимое КВЧ порядка 3 — 5 мг/л) последующим интенсивным поршневанием для создания чистых дренажных каналов в призабойной части пласта. Такие скважины обычно имеют высокие удельные коэффициенты приемистости (более 0,25 м 3 /(сут МПа) на 1 м толщины пласта) и работают с высокими устойчивыми расходами, превышающими 700 — 1000 м 3 сут.
II группа. Скважины, вскрывающие пласты с глинистыми прослоями, песчаники которых имеют пониженную проницаемость. Общая толщина песчаных прослоев обычно составляет от 6 до 12м. Средний удельный коэффициент приемистости таких скважин примерно в 2 раза меньше, чем у скважин I группы. Скважины II группы трудно осваиваемые и требуют специальных методов освоения или целого комплекса таких методов. Характеризуются затуханием поглотительной способности и периодическими остановками для мероприятий по восстановлению приемистости.
III группа. Скважины, вскрывающие пласты с глинистыми прослоями, чередующимися с проницаемыми песчаниками с малой суммарной толщиной и низкой проницаемостью. Удельные коэффициенты приемистости составляют менее 0,1 м 3 /(сут МПа). Освоение таких скважин под нагнетание затягивается на несколько месяцев и требует применения самых эффективных методов воздействия на их призабойную зону, как, например, поинтервального гидроразрыва пласта, кислотных обработок и очень больших давлений нагнетания, соизмеримых с горным. Приемистость скважин III группы быстро затухает и через 2 — 3 мес в них снова проводятся работы по ее восстановлению. Для таких скважин особенно жесткими становятся требования к закачиваемой воде, которая не должна содержать взвесь и гидроокись железа.
При освоении нагнетательных скважин используют следующие технические приемы.
1. Интенсивные промывки прямые и обратные с расходом 1200 — 1500 м 3 /сут до минимально возможного и стабильного содержания КВЧ в обратном потоке. Их продолжительность обычно 1 — 3 сут. Воду для промывки берут из нагнетательного водовода или закачивают насосным агрегатом по закольцованной схеме с обязательным предварительным отстоем воды в специальных емкостях. При этом тщательно контролируются выходящая и нагнетаемая воды на содержание КВЧ. Вообще скважины промывают после всех операций, проводимых для увеличения их поглотительной способности.
2. Интенсивный дренаж скважины для очистки призабойной зоны. Дренаж осуществляется различными методами.
а) Поршневанием при максимально возможной глубине спуска поршня, при этом необходимо устанавливать пакер, изолирующий кольцевое пространство. В последнем случае удается получить большие депрессии на пласт (до 12 МПа).
б) Компрессорным способом. Жидкость из скважины отбирается с помощью передвижного компрессора при условии, что последний позволяет продавить жидкость до башмака НКТ. Трубы в этом случае должны быть спущены до верхних дыр фильтра. Сверление в НКТ пускового отверстия для снижения необходимого давления компрессора в данном случае нежелательно, так как при последующем нагнетании воды через это отверстие давление будет передаваться в затрубное пространство. Использование пускового отверстия возможно только лишь в период интенсивного дренирования. Дренирование производится до стабилизации КВЧ при постоянном контроле за его содержанием.
в) Насосным способом (ПЦЭН) до стабилизации КВЧ.
г) Самоизливом при интенсивном водопритоке, т. е. сбросом воды из скважины в канализацию. Такая операция более эффективна при многократных кратковременных изливах, когда скважина периодически в течение 6 — 15 мин работает на излив с максимальной производительностью. Такую операцию повторяют до стабилизации КВЧ. К такому способу целесообразно прибегать в тех случаях, когда дебит скважины превышает несколько десятков кубометров в сутки. Кратковременными изливами удается в 4 — 6 раз сократить расход воды по сравнению с непрерывным самоизливом для достижения стабильного содержания КВЧ.
3. Солянокислотные обработки призабойных зон скважин, вскрывших карбонатные пласты или пласты, содержащие карбонатный цементирующий материал, а также для растворения окалины. Для этого в пласт закачивают 0,8 — 1,5 м 3 на 1 м толщины пласта 10 — 15%-ного раствора ингибированной соляной кислоты и оставляют скважину на сутки. Затем после дренирования и промывки скважину переводят под нагнетание.
4. Гидравлический разрыв пласта (ГРП). Скважины III группы обычно удается освоить только после ГРП и ряда последующих операций (дренаж, промывка). Однако в горизонтах, представленных чередованием глин и песчаников, ГРП не эффективен, так как трещины образуются в одном наиболее проницаемом прослое. Лучшие результаты получаются при поинтервальном ГРП, т. е. гидроразрыве каждого прослоя. При этом необходимо применение двух пакеров, спускаемых на НКТ II устанавливаемых выше и ниже намечаемого для обработки интервала.
5. Промывка скважины НКТ и водоводов водопесчаной смесью. Часто малоэффективность освоения нагнетательных скважин или малые приемистости являются результатом быстрого загрязнения поверхности пласта окалиной и твердыми частицами, приносимыми водой из водоводов.
Для их очистки водоводы и скважины промывают водопесчаной смесью (50 кг песка на 1 м 3 воды) с помощью цементировочных агрегатов. При таких промывках из скважины или водовода выходит густая, черпая водопесчаная смесь с ржавчиной, по через 20 — 30 мин, в зависимости от интенсивности прокачки, вода светлеет и содержание в ней КВЧ и железа уменьшается до следов. После таких промывок уменьшаются почти наполовину потери на трение в водоводах.
6. Нагнетание в скважину воды в течение нескольких часов под высоким давлением, превышающим нормальное давление нагнетания, в тех случаях, если коллектор имеет некоторую естественную трещиноватость. Для этого к скважине подключают три-четыре насосных агрегата и создают дополнительное давление, при котором естественные трещины в пласте расширяются и поглотительная способность скважины резко возрастает. Такая операция представляет собой упрощенный вариант ГРП» после которого в пласте происходит необратимый процесс раскрытия трещин, через которые глубоко в пласт прогоняются взвесь и глинистые осадки.
7. Предварительная обработка горячей водой или нефтью нефтяных скважин, предназначенных под нагнетание, для удаления парафиновых и смолистых накоплений в призабойных зонах. Подогрев осуществляют от паровых передвижных установок, смонтированных на автомобильном ходу (ППУ).
Расход нагнетаемой воды обычно увеличивается быстрее, чем растет давление нагнетания. Другими словами, коэффициент поглотительной способности увеличивается с ростом давления нагнетания. Глубинные исследования расходомерами показали, что при этом возрастает и интервал поглощения, а следовательно, и охват пласта процессом вытеснения по толщине в результате увеличения раскрытости естественных трещин и присоединения дополнительных прослоев пласта к процессу поглощения жидкости.
Для расширения интервала поглощения иногда закачивают в скважину 2 — 5 м 3 известковой суспензии концентрации 15 кг СаО на 1 м 3 воды с последующим добавлением сульфит-спиртовой барды (ССБ) вязкостью примерно 500·10 -3 Па-с для уплотнения поглощающего прослоя. При последующем увеличении давления нагнетания таким приемом удается расширить интервал поглощения и выравнять или расширить профиль приемистости. При получении отрицательных результатов закачанная известковая суспензия растворяется слабым раствором НСL и последующей промывкой скважины.
