1.2. Способы организации систем связи

Существуют два основных способа организации радиосвязи — по ра­дионаправлению и по радиосети. Выбор способа организации радиосвязи зависит от обстановки, назначения и важности данной связи, специфики бое­вых действий.

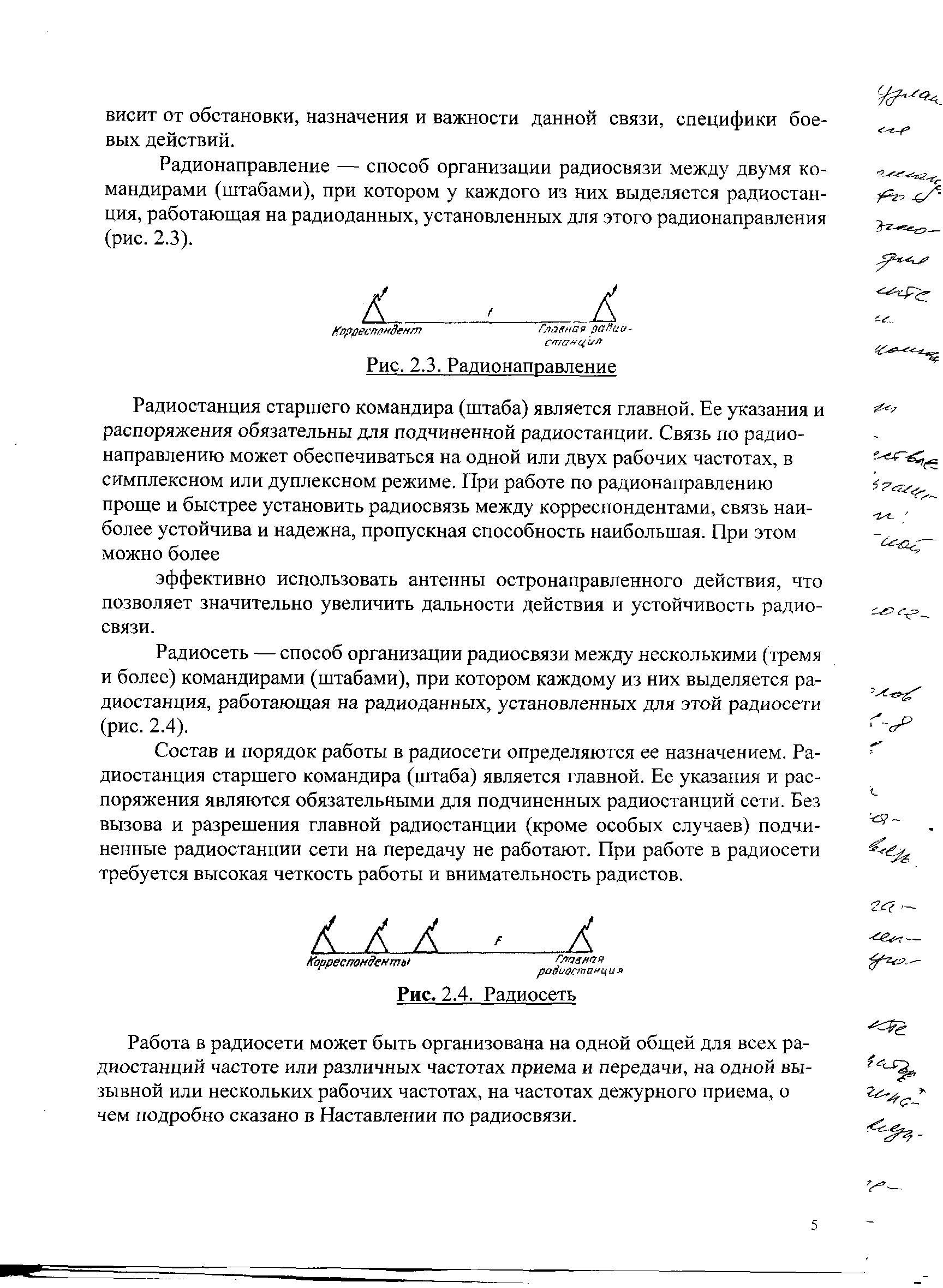

Радионаправление — способ организации радиосвязи между двумя ко­мандирами (штабами), при котором у каждого из них выделяется радиостан­ция, работающая на радиоданных, установленных для этого радионаправления (рис. 2.3).

Радиостанция старшего командира (штаба) является главной. Ее указания и распоряжения обязательны для подчиненной радиостанции. Связь по радио­направлению может обеспечиваться на одной или двух рабочих частотах, в симплексном или дуплексном режиме. При работе по радионаправлению проще и быстрее установить радиосвязь между корреспондентами, связь наи­более устойчива и надежна, пропускная способность наибольшая. При этом можно болееэффективно использовать антенны остронаправленного действия, что позволяет значительно увеличить дальности действия и устойчивость радио­связи.

Радиосеть — способ организации радиосвязи между несколькими (тремя и более) командирами (штабами), при котором каждому из них выделяется ра­диостанция, работающая на радиоданных, установленных для этой радиосети (рис. 2.4).

Состав и порядок работы в радиосети определяются ее назначением. Ра­диостанция старшего командира (штаба) является главной. Ее указания и рас­поряжения являются обязательными для подчиненных радиостанций сети. Без вызова и разрешения главной радиостанции (кроме особых случаев) подчи­ненные радиостанции сети на передачу не работают. При работе в радиосети требуется высокая четкость работы и внимательность радистов.

Работа в радиосети может быть организована на одной общей для всех ра­диостанций частоте или различных частотах приема и передачи, на одной вы­зывной или нескольких рабочих частотах, на частотах дежурного приема, о чем подробно сказано в Наставлении по радиосвязи.

Способы повышения дальности радиосвязи кв и укв радиостанции

Дальность действия КВ и УКВ радиостанций зависит от мощности пе­редатчика, условий распространения радиоволн, от рабочих частот, типов ан­тенн, уровня помех в точке приема, чувствительности и избирательности при­емника, места размещения радиостанции.

Для увеличения дальности действия радиостанции за счет увеличения мощности передатчика необходимо перевести передатчик из режима «На­стройка» (пониженная мощность 25 или 75%) в режим «Работа» (100%-пая мощность). В маломощных радиостанциях режим работы в «носимом» вари­анте заменить режимом работы в «возимом» варианте. Дальность действия радиостанции можно увеличить за счет перехода из телефонного режима ра­боты в телеграфный режим.

Для обеспечения уверенной радиосвязи на большие расстояния на КВ радиостанциях рабочие частоты выбираются на основании данных специаль­ных радиопрогнозов, которые учитывают особенности распространения ра­диоволн в конкретных условиях. При назначении рабочих частот учитывают взаимное влияние КВ и УКВ радиостанций, расположенных на одном пункте управления.

При использовании командирских машин радиоузлов в бронеобъектах рабочие частоты назначаются на основании номограмм или графиков выбора радиоволн. Эти документы приведены в инструкциях по эксплуатации с под­робным описанием правил пользования ими. Большое значение для обес­печения надежной радиосвязи на предельные расстояния имеет правильный выбор типа антенны.

Применение направленных антенн: антенна бегущей волны, «наклонный луч», Х- образная антенна, «симметричный диполь» и др. — дает возможность обеспечить радиосвязь на большие расстояния. При этом сильно возрастает уровень сигнала в точке приема и меньше сказывается влияние помех.

Место для размещения радиостанции нужно выбирать с учетом рельефа местности, особенностей распространения радиоволн, наличия вблизи источ­ников радиопомех, крупных сооружений и зданий, линий электропередач и связи. Нужно обязательно учитывать возможность защиты личного состава и аппаратуры от оружия массового поражения и огня противника. Эти вопросы рассматриваются ниже.

Следует еще раз подчеркнуть, что при умелом выборе места для разме­щения радиостанции дальность связи увеличивается, повышаются надеж­ность и устойчивость радиосвязи.

Узел связи командного пункта является основным узлом в системе связи дивизии. Он предназначен для обеспечения связи командиру и штабу с командующим и вышестоящим штабом, с командирами и штабами подчиненных частей, с передовым (или запасным) командным пунктом и тыловым пунктом управления дивизии, а так же для обеспечения внутренней связи на командном пункте. При построении системы связи соединения и при использовании полного комплекта средств связи командного пункта обеспечивается:

-2-3 телеграфных буквопечатающих канала связи со старшим штабом, из них один с применением аппаратуры засекречивания; при этом для осуществления буквопечатающей телеграфной связи организуется несколько взаимонезависимых каналов связи:

-1-2 канала проводной связи, 2-4 канала радиорелейной связи и 2-3 канала радиосвязи.

-до 15 телеграфных слуховых радиосвязей (радиосетей и радионаправлений)

-70-80 телефонных каналов, в т.ч. 15-20 каналов проводной связи (из них 1-2 высокочастотных), 6-8 каналов радиорелейной связи и до 50 каналов радиосвязи (КВ и УКВ радиосетей), при этом по 6-8 телефонным каналом ( в т.ч. и по каналом радиосвязи) обеспечивается засекреченная связь. Кроме того, от узла связи командного пункта организуется фельдъегерско-тыловая связь с подчиненными частями по 8-10 направлениям и круговым маршрутом.

Для обеспечения телефонной связи на командном пункте соединения устанавливается до 10 абонентских аппаратов телефонной засекреченной связи, до 30 абонентских аппаратов открытой дальней и внутренней телефонной связи.

Средства связи, развертываемые на узле связи командного пункта, в соответствии с выполняемыми задачами, техническими возможностями и условиями эксплуатационного обслуживания, объединяются организационно и технически в следующие элементы узла связи:

-командно-штабные машины со средствами связи (КШМ)

-телефонная станция (ТФС)

-телеграфная станция (ТГС)

-группа р/ст средней мощности

-группа р/ст радиорелейной связи

-экспедиция узла связи

-станция фельдъегерно-почтовой связи

Кроме того, в состав узла связи командного пункта могут входить средства автоматизированных систем управления и электропитающая станция.

КШМ- совмещают в себе рабочие места соответствующих должностных лиц и средства связи – р/ст, коммутационные устройства. Кроме того в некоторых КШМ может быть установлена телефонная засекреченная аппаратура.

Средства связи каждой КШМ обеспечивают радиосвязь по трем-четырем радиосетям.

В состав узла командного пункта соединения может быть до 10 КШМ, в т.ч. 1-2; 3-4

ТФС узла связи командного пункта соединения принимает проводные линии дальней связи, образует 1-2 высокочастотных проводных канала связи, принимает телефонные каналы, образованные другими аппаратными радио- и радиорелейными станциями узла связи, осуществляет их испытания, контроль, коммутацию и засекречивание.

Телефонная станция узла связи командного пункта развертывается на базе комплексной аппаратной связи П-204Т.

ТГС- станция узла связи командного пункта обеспечивает образование 1-2 телеграфных каналов проводной связи путем выделения каналов проводной связи путем выделения цепей дальней связи и уплотнения телефонных каналов; прием телеграфных каналов образованных другими аппаратными и станциями (радио-; радиорелейными); испытание и коммутацию телеграфных каналов.

Система связи соединения (части)- совокупность узлов и станций связи соединения (части) и подчиненных частей (подразделений), соединенных между собой линиями связи в порядке, соответствующим приемной организации управления войсками и поставленным перед ними задачами.

Системе связи соединения (части) должна быть единой для всех родов войск, специальных служб, что достигается централизованным руководством связью и комплексным использованием средств связи. Важнейшим требованием предъявляемые к связи: своевременность установления, надежность, быстрота, достоверность и скрытность. Своевременность установки связи есть готовность связи к обеспечению управления войсками в назначенный приказом (распоряжением) срок.

Надежностьсвязи есть ее способность обеспечить непрерывное управление войсками в любых условиях обстановки.

Быстротасвязи есть ее способность, обеспечить передачу (прием) и доставку информации в установленные сроки.

Достоверностьсвязи есть степень точности воспроизведения информации в месте приема.

Скрытностьсвязи есть ее способность противостоять раскрытию противником содержания информации, передаваемым по техническим средствам связи, и мест расположения пунктов управления.

Для организации и обеспечения связи в соединении (части) применяются радио, радиорелейные, проводные, подвижные и сигнальные средства связи. При помощи проводных, радио и радиорелейных средств связи организуется соответствующие виды связи: телефонная, телеграфная, телекодовая и сигнально-кодовая. Эти виды связи используются:

-телефонная и телеграфная- для ведения переговоров и передачи (приема) телефонограмм и телеграмм;

-телекодовая – для передачи (приема) информации в автоматизированных системах управления;

-сигнально-кодовая – для передачи (приема) сигналов команд и коротких распоряжений; донесений.

Телефонная, телеграфная, телекодовая, сигнально-кодовая связь может быть засекречена или открытой.

Связь может быть односторонней или двухсторонней. При односторонней связи у одного корреспондента осуществляется только передача, у другого только прием. При двухсторонней связи осуществляется как прием, так и передача.

Ответственность за связь с подчиненными возлагается на вышестоящий штаб. При потере связи с подчиненным командиром (штабом) старший и подчиненный командир (штаб) обязаны принять меры к немедленному ее восстановлению.

Для обеспечения связи в соединении создается система связи.

Требования к системе связи:

-единство системы связи

-живучесть системы связи

-мобильность системы связи

-гибкость системы связи

-сопряжение системы связи

Единство системы связи— означает централизованное руководство связью всех родов войск и служб со стороны начальника штаба и начальника связи соединения. Использование всех сил и средств связи соединения по единому плану.

Живучесть систем связи– способность противостоять воздействию средств поражения противника. Живучесть достигается обеспечением связи узлов с несколькими пунктами управления с учетом их взаимозаменяемости.

Гибкость системы связи– способность обеспечивать соединения (части) в новых резко изменяющихся условиях обстановки (при вступлении в бой с марша, перехода из обороны в атаку и т.д.)

Сопряжение систем связисоединения (части) с системами связи вышестоящего штаба и подчиненных частей (подразделений) достигается наличием соединительной линий связи, применением однотипной оконечной и каналообразующей аппаратуры.

При использовании средств РР связи необходимо учитывать зависимость связи от рельефа местности, что вызывает необходимость тщательного выбора трасс линий РР связи:

-затруднение или невозможность работы РР ст.в движении; громоздкость антенных устройств; необходимость развертывания ретрансляционных линий при передаче данных на большие расстояния, что требует дополнительного количества РР ст. и привлечения личного состава.
