Способы организации кирпичной кладки

Производство кирпичной кладки и организация труда каменщиков

Способы кладки (укладки отдельных камней в конструкцию). Процесс кирпичной кладки состоит из ряда основных и вспомогательных рабочих операций. К основным операциям относятся подача и раскладка кирпича; подача, расстилание и разравнивание раствора; укладка кирпича в конструкцию. Вспомогательными операциями являются установка порядовок, натягивание и перестановка шнура-причалки, рубка и теска кирпича, проверка правильности кладки; установка, наращивание и перестановка средств подмащивания.

Кирпич в конструкцию укладывают способами: “вприжим”, “вприсык”, “вприсык с подрезкой раствора” и “вполуприсык”.

Кладка «вприсык» — ровным слоем расстилается раствор по стене, оставляется у края стенки маленькая грядка для заполнения вертикальных швов (Рис. 6.6). Ширина раскладки раствора под ложковые ряды 7—8 см с отступлением от края стены на 2—2,5 см. Ширина раскладки раствора для тычкового ряда 20—22 см. Толщина раствора на середине грядки 2,5—3 см. Каменщик берет в руку кирпич и кладет его плашмя наклонно на расстоянии около 10 см от ранее уложенного кирпича. Постепенно поворачивая кирпич и прижимая его к постели, подвигает к ранее уложенному кирпичу. При этом перед нижним ребром кирпича образуется грядка раствора, который и заполняет вертикальный и горизонтальный швы, и зажимается в нем до тех пор, пока толщина шва не достигнет 10 мм, после кирпич осаживают нажимом рук. Способ “вприсык” применяют при кладке стен впустошовку и только на пластичном растворе.

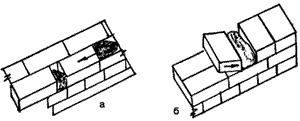

Рис. 6.6. Кладка кирпича «вприсык»

Способ “вприжим” используется при кладке стен на жестком растворе с обязательным полным заполнением вертикальных швов. Раствор на постели расстилается для трех ложковых или пяти тычковых рядов с отступом от грани стены на 10—15 см, чтобы не получить утолщения горизонтального шва. (рис. 6.7.).

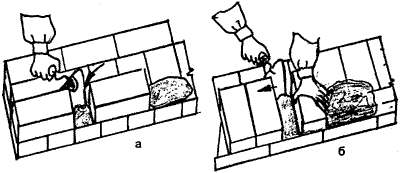

Рис. 6.7. Кладка кирпича «вприжим»

Последовательность выполнения кладки «вприжим»: каменщик держит в правой руке кельму, разравнивает ею растворенную постель, подгребает ребром кельмы часть раствора и прижимает к вертикальной грани уложенного ранее кирпича, левой рукой двигает новый кирпич к месту укладки. Опускает кирпич в подготовленную постель, продвигая его к ранее уложенному кирпичу, прижав к полотну кельмы, потом, движением вверх вынимает кельму, а кирпич впритык придвигается к кирпичу. Подрезанный раствор каменщик набрасывает на растворную постель. Этот вид кладки считается наиболее прочным, заполнение швов хорошее, но процесс трудоемкий, так как каменщик совершает очень много движений.

Укладку кирпича способом ”вприсык с подрезкой раствора” производят при кладке стен на пластичном растворе с полным заполнением всех швов. Кирпич укладывают на постель так же, как при кладке “вприсык”, а избыток раствора, выжатый из шва, подрезают кельмой (рис. 6.8.).

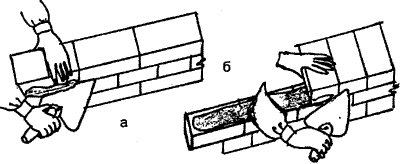

Рис. 6.8. Кладка кирпича «вприсык с подрезкой»

Укладку кирпичей в забутовочные ряды выполняют способом “вполуприсык”. На разостланный и разровненный между двумя верстовыми рядами раствор укладывают по два кирпича одновременно. Вертикальные швы заполняют при расстилании раствора для следующего ряда кладки (Рис. 6.9.).

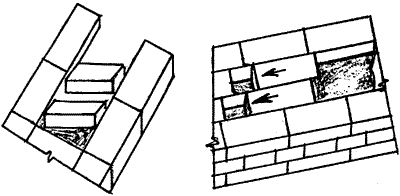

Рис. 6.9. Кладка забутки «вполуприсык»

Кирпичная кладка требует соблюдения ряда технологических правил: поливка кирпича, равномерность возведения кладки по всему фронту, соблюдение горизонтальности рядов, вертикальности стен и углов. Поливка кирпича особенно важна в жаркие и ветреные дни, так как она вследствие значительной пористости кирпича предотвращает поглощение им воды из раствора. Потеря воды может нарушить процесс схватывания раствора и вызвать понижение его прочности.

Кладку следует вести равномерно по всему фронту в пределах захватки. Границу захватки заканчивают штрабой вертикальной или убежной, которая необходима для сопряжения последующей кладки с ранее выложенной.

При кладке необходимо также строго соблюдать горизонтальность рядов (проверка уровнем). Незначительные отклонения в толщине горизонтальных швов могут привести к неодинаковому количеству рядов кладки в пределах одной и той же высоты. Это влечет за собой неправильное чередование рядов в сопрягаемых стенах. Кладку ведут по рейкам-порядовкам (рис. 6.10 б), прикрепляемым гвоздями к возводимой стене. На рейке размечают ряды кладки с учетом толщины горизонтального шва и уровни отметок укладки балок, плит, перемычек и т. п. Рейки-порядовки устанавливают во всех углах здания, а на прямых участках – не реже 12 м друг от друга. Кладку верстовых рядов ведут по шнуру-причалке. Горизонтальность рядов проверяют нивелиром или уровнем. Вертикальность углов и стен – отвесом, толщину стен – шаблоном, ровность стен – правилом. Незначительное отклонение стены от вертикали влечет за собой увеличение штукатурного слоя, а большое – нарушение устойчивости стены. Поэтому отклонение стены от вертикали не допускается более 10 мм в пределах одного этажа и 30 мм – по всей высоте здания.

Окол или притеску кирпичей каменщик осуществляет молотком-кирочкой, укладку и разравнивание раствора – лопатой и кельмой, расшивку швов – расшивкой.

Рабочее место каменщика – это площадка у возводимой стены, где ведется кладка и где размещены инструменты и материалы, необходимые для работы. Рабочее место каменщика должно быть организовано так, чтобы для всех рабочих, занятых на этом процессе, были созданы условия, обеспечивающие высокопроизводительную, бесперебойную и удобную работу.

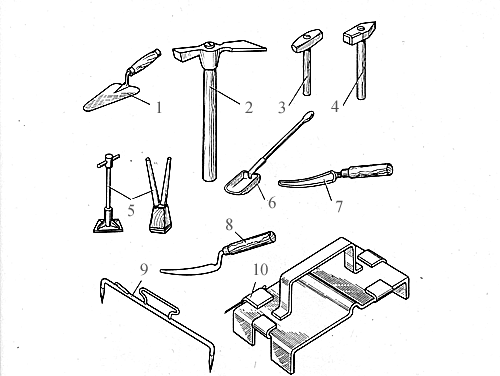

Рис. 6.10 а. Инструменты для кладки:

Комбинированная кельма; 2 — молоток – кирочка; 3 – кувалда прямоугольная; 4 – кувалда остроносая; 5 – трамбовки; 6- растворная лопата; 7 – расшивка для выпуклых швов; 8 – расшивка для вогнутых швов; 9-причальная скоба с защелкой; 10 – причальная скоба из оцинкованного листа со шнуром

Рационально организованное рабочее место включает рабочую зону, зону складирования материалов и проходы. Рабочая зона предназначена для каменщиков и подручных. Она должна иметь ширину около 70 см, чтобы каменщики и подручные могли свободно передвигаться на ней вдоль фронта работ, не мешая друг другу. Увеличивать ширину рабочей зоны нежелательно, так как это отдаляет подсобных рабочих от места укладки кирпича и, следовательно, снижает их производительность. Зона материалов шириной 1-1,5 м расположена за рабочей зоной и предназначена для размещения запаса материалов. При кладке стен с проемами кирпич следует располагать против простенков, а раствор – против проемов. При кладке столбов кирпич располагают слева, а раствор – справа от каменщика. В эту зону должны доставлять материалы на 2-3 часа работы. В

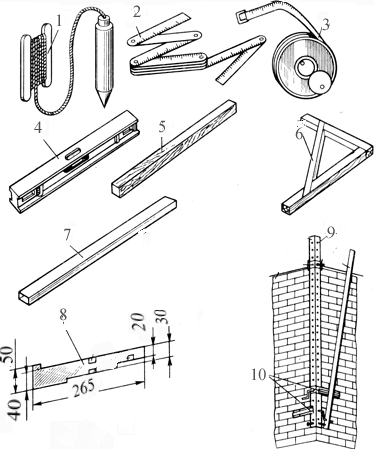

Рис. 6.10 б. Контрольно-измерительные инструменты:

Отвес; 2 – складной метр; 3 – рулетка; 4- уровень; 5 – правило деревянное; 6 – угольник; 7 – правило металлическое; 8 – шаблон для сортировки кирпича и камней; 9 – порядовка для наружных рядов; 10 – скоба с винтовым зажимом

дальнейшем их подают по мере расходования. Излишний материал загромождает рабочее место и перегружает подмости, но при недостаточном запасе могут быть перебои в работе. Между настилом (подмостями) и стеной оставляют зазор 4-5 см для проверки отвесом или правилом вертикальности кладки.

Для проходов оставляют свободную зону шириной 0,3-0,9 м.

Методы производства каменных работ. Кирпичную кладку выполняют поточно-расчлененным или поточно-кольцевым методом. Поточно-расчлененный метод может выполняться на этаж-захватке или на ярус-захватке. Наиболее распространен поточно-расчлененный метод на этаж-захватке. При этом методе здание делят на отдельные, одинаковые по трудоемкости захватки. Кладку стен ведут в пределах захватки на всю высоту этажа.

При поточно-расчлененном методе работы обычно ведут в две смены. В первую ведут кладку стен, а во вторую – переставляют или наращивают подмости, подают материалы в рабочую зону, монтируют сборные конструкции, если бригада комплексная. По окончании кладки на первой захватке каменщики переходит на вторую, а на первой захватке монтажники устанавливают панели перегородок, укладывают плиты перекрытий и т.п. В дальнейшем цикл работ повторяется, т.е. осуществляется поточное строительство, поэтому метод и называется поточным.

А расчлененным он называется потому, что в основу метода положен принцип расчленения комплекса работ на составляющие процессы и выполнение этих процессов специализированными звеньями постоянного состава в одинаковом темпе. Звенья формируют исходя из следующих условий: процесс кладки должен быть расчленен на отдельные группы технологически связанных между собой операций, которые закрепляются за отдельными исполнителями. Операции, требующие применения высококвалифицированного труда, должны быть отделены от операций, которые могут выполняться малоквалифицированными каменщиками.

В зависимости от конструктивных особенностей здания (толщины стены, числа и размеров проемов, сложности архитектурных форм) целесообразно применять то или иное распределение рабочих операций среди членов звена и общую численность звена. Существуют звено двойка, тройка, четверка, пятерка, шестерка.

При поточно-расчлененном способе длина делянки для каждого звена, м:

где 1,2 – коэффициент, учитывающий ожидаемое перевыполнение норм выработки;

8 – число часов в смене;

K_i – число рабочих в звене;

b – толщина кладки;

h – высота яруса;

H – норма времени.

Если в пределах делянки окажутся стены разной толщины и с разными нормами времени, то при определении длины делянки эти величины усредняют по формулам:

При проектировании производства каменных работ составляют график их выполнения.

При поточно-кольцевом методе разбивку здания на делянки не производят, а кладку ведут звеньями, перемещающимися по его периметру и выполняющими кладку одного ряда кирпичной стены на одной высоте, обычно звеном шестеркой.

Каменные работы выполняют, как правило, комплексные бригады.

Первые 16-18 рядов кладки каждого этажа ведут непосредственно с междуэтажных перекрытий, последующие ряды – с инвентарных подмостей.

Для производства каменных работ на высоте применяют специальные устройства – подмости и леса, с помощью которых изменяют уровень рабочего места каменщиков.

Подмости применяют при высоте каменной кладки до 6 м (от уровня земли или перекрытия). Их устанавливают внутри здания на грунт или плиты перекрытия (рис. 6.11).

Наиболее широко в практике строительства используют блочные и шарнирно-панельные подмости. Опоры подмостей этих типов шарнирно закреплены к несущим элементам настила. Изменяя положение опор, меняют высоту рабочего настила в пределах от 1,0-1,2 м до 2,0-2,4 м. Монтаж, демонтаж и перестановку подмостей производят с помощью крана.

Леса применяют при каменной кладке стен одноэтажных зданий (промышленных цехов, спортивных сооружений и др.) высотой более 6 м. Инвентарные стоечные леса (рис. 6.12) представляют собой металлическую (из труб) рамно-пространственную конструкцию с деревянными щитами рабочего настила и ограждениями. Их устанавливают на поверхности земли снаружи, а в отдельных случаях и внутри здания и наращивают по мере возведения стен, переставляя рабочий настил по высоте через 1 м.

Рис. 6.11. Типы подмостей при каменных работах:

а – шарнирно-панельные в верхнем (I) и нижнем (II) положениях;

б – универсальные панельные самоустанавливающиеся; в – панельные;

г – площадки-подмости; д – рычажные с гидроприводом;

1 – настил; 2 – откидная опора (для кладки второго яруса); 3 – то же, для кладки третьего яруса; 4 – стропы для перевода опор из горизонтального в вертикальное положение; 5 – диагональная связь для закрепления опор; 6 – наружные рычаги;

Источник

Кладка облицовочного кирпича: технология и особенности

Облицовка является одним из распространенных способов отделки зданий из кирпича, газобетона, пенобетона и керамзитоблоков. В этой статье мы рассмотрим, как сделать эти работы своими руками.

Инструменты

• Кельма – основной инструмент каменщика, используется для нанесения раствора на постельные и тычковые грани кирпича.
• Стальные прутки сечением 8 – 10 мм разных размеров – короткие применяют для отбивки вертикального шва, длинные для горизонтальных промежутков.
• Шнурка для натягивания причалки.
• Бетономешалка для замешивания раствора.
• Измерительные приборы: гидравлический, лазерный и пузырьковый уровень. Первый два заменяют друг друга, а последний должен быть обязательно.
• Кирка-каменщика используется для колки кирпичей, при должной сноровке заменяет все другие инструменты для резки.
• Болгарка с алмазным диском может использоваться для пиления кирпичей, но в процессе работы будет появляться большое количество пыли. По этой причине проще обходиться киркой, но угловую шлифовальную машину все равно полезно иметь под рукой для укорачивания уголков и швеллеров. В этом случае потребуется диск по металлу.
• Дрель-миксер. В случае отсутствия бетономешалки, для замешивания раствора можно использовать перфоратор с насадкой-венчиком.

Разновидности кладки

От способа кладки зависит рисунок на из швов на облицовке. Для понимания разновидностей нужно разъяснить основные термины. Кирпич представляет собой брусок с шестью плоскостями, их называют гранями: самая большая – постель, самая маленькая – тычок, боковая длинная – ложок. Последняя в большинстве кладок является лицевой.

• Ложковая – самый распространенный вид кладки, ложковая грань выходит наружу, а камни стыкуются друг с другом тычками. Перевязка осуществляется на половину бруска, это означает, что вертикальные швы приходятся в центр кирпича верхнего ряда.
• Ложковая со смещением – аналогично предыдущий, но последующие ряды смещаются только на 1/4. Это делает рисунок кладки более интересным.

Ложковые способы кладки облицовки самые выгодные с экономической точки зрения, так как максимально используется длина керамики.

• Цепная кладка – в ряд включаются тычки, кирпичи, которые направлены малой боковой плоскостью в сторону фасада. Вертикальный перевязочный шов приходится на середину тычка. Надо понимать, что этот тип кладки увеличивает расход материала, так как каждый третий кирпич располагается перпендикулярно ряду. Тычковые бруски надо резать или перевязывать с рядовой кладкой, что в целом усложняет комплекс работ.
• Тычковая – кладка, в которой все кирпичи облицовки располагаются перпендикулярно стене. Стена получается толще и возрастают расходы на их возведение.

Существует множество разновидностей кладки, но все они в какой-то степени являются вариациями самых простых.

Технология облицовки кирпичом

Технология облицовки и порядок работ зависят от конструкции стен и стадии работ.

• Облицовка готового строения делается через определенный промежуток времени после завершения строительства. Если облицовка не планировалась при возведении стен, то в этом случае нужно решать задачу по опиранию лицевой кладки – расширять цоколь. Если здание эксплуатируется, то нужно выводить и переделывать коммуникации и водосточную систему.
• Облицовка после возведения стеновой коробки. В этом случае в рядовую кладку сразу закладывают гибкие связи и формируют полку для опирания на цоколе. Такой способ наиболее рационален с точки зрения приемки работ, если строительство ведется не своими силами.
• Параллельное возведение облицовки и несущей стены – самый быстрый способ, но при этом сложно контролировать некоторые скрытые работы. Перевязку слоев можно делать с помощью тычковой кладки.

Различия технологии в зависимости от конструкции стены

• Двухслойная стена без воздушного зазора. Облицовку связывают с несущей стеной кладкой или зачеканивают воздушный зазор раствором. Такой способ плохо подходит, если основная стена выполнена из пористых материалов (пенобетон, газобетон), так как герметичность замедляет удаление влаги из конструкции.
• Двухслойная стена с воздушным зазором. Несущий слой связывается с лицевым гибкими связями. В верхней и нижней частях кладки оставляют продухи для отведения влаги. Этот способ предпочтителен для уязвимых к увлажнению стен.
• Трехслойная стена. Между несущей кладкой и облицовочной устраивается воздушный зазор и укладывается теплоизоляционный материал.

Шаг 1. Подготовка основания

Облицовочный кирпич обычно выкладывают на выступающую стену цоколя. Иногда в качестве основания может служить газобетонный блок. С поверхности необходимо смести мусор, в углах между первым рядом несущей стены и опорой под лицевой кирпич делают выкружку из раствора.

Уровень поверхности надо проверить. При перепадах больше 40 мм рекомендуется произвести бетонную подливку. Когда основание готово на него укладывают гидроизоляцию, одну ее часть заводят на стену, другую выводят за пределы цоколя. Это позволит отводить конденсат из вентиляционного зазора. Для этого вертикальный шов нижнего ряда надо оставить без раствора.

Шаг 2. Замешивание раствора

В качестве основного вяжущего для кладки облицовочного кирпича используют цементно-песчаный раствор. Чтобы не закупать отдельно песок, можно приобрести готовый состав, где все компоненты сразу присутствуют в нужной пропорции.

В тару с водой или бетономешалку добавляют сухую смесь или замешивают до густоты миксером.

Также можно приготовить раствор своими силами, для этого нужно взять одну часть цемента М500 и четыре части песка.

• В бетономешалку добавляем воду, затем вносим две части песка. Включаем перемешивание.

Также для удобства работы в раствор можно добавить пластификатор.

• Добавляем цемент, а затем еще 2 части песка. До нужной консистенции смесь надо доводить с помощью воды.

Регулировать густоту раствора лучше водой, если делать это цементом, то в смеси будут комочки.

Шаг 3. Укладка нижнего ряда

Первый ряд сначала надо выложить без раствора и подумать над тем, будет ли он идти вровень с фундаментом или кирпич будет немного выступать.

С помощью небольшой рейки можно сразу установить одинаковое расстояние между камнями.

Кирпичи заводим и на дверной проем, чтобы понимать, по какой линии нужно будет отколоть половинку. Иногда в результате раскладки выясняется, что между последним и первым кирпичом получается слишком большой вертикальный шов (3 – 5 см). Вставлять в щель небольшой кусок будет некрасиво. Чтобы решить эту проблему, делим ширину недобора на количество швов в ряду. Полученное значение добавляем к расстоянию между кирпичами.

Когда весь периметр дома обложен кирпичом, можно выставить углы девяносто градусов. Для этого по верхнему ребру первого ряда натягивается причалка. Веревки должны пересекаться перпендикулярно друг другу, её горизонтальность следует проверить с помощью гидроуровня или нивелира.

Чтобы проверить, соответствует ли угол между веревками 90 градусам, можно измерить стороны треугольника. Они должны соответствовать теореме Пифагора (сумма квадратов катетов равна квадрату гипотенузы), проще всего взять соотношение сторон 3 и 4, тогда гипотенуза должна равняться 5.

Чтобы в будущем не нарушать раскладку, на цоколь можно нанести метки с расположением вертикальных швов.

Шаг 4. Укладка углов

Кладку начинают с установки угловых камней, их следует выставить на одном уровне. Слой раствора наносится на гидроизоляцию, на него укладывают первые кирпичи, их выравнивают по вертикальной и горизонтальной осям. Результат проверяется пузырьковым уровнем. Измерительный инструмент прикладывается к постельной и тычковой граням.

По верхнему ребру угловых кирпичей натягиваем шнурку, она позволит выдерживать одинаковый уровень ряда. Перед укладкой каждого кирпича нужно внимательно осматривать лицевую стороны. Если на углах или гранях обнаружились сколы, то лучше такие изделия откладывать.

Шаг 5. Облицовка стен

Раствор наносится на постель кельмой. При укладке нужно следить за тем, чтобы смесь не падала и не загрязняла лицевую сторону кирпича. Когда раствор на кельме переносится от ведра, можно страховать себя от этого рукой.

С лицевой стороны нужно срезать лишний раствор, потому что при укладке верхнего ряда его выдавит. Для сохранения одинакового вертикального шва к тычковой плоскости соседнего кирпича прислоняем пруток, по которому выставляли ряды.

Чтобы было проще выдерживать одинаковое горизонтальное расстояние между рядом, на край кладки с лицевой стороны укладывают длинный стальной пруток диаметром 8 – 10 мм. Он определяет максимальную толщину слоя раствора.

Прутки для выставления толщины швов нужно протирать после каждого использования, чтобы не испачкать кирпич. Для этого под рукой следует держать подходящую тряпку.

Наносим раствор на тычковую плоскость соседнего камня, также удаляем избыток смеси с края, чтобы ее не выдавило.

Чтобы каждый раз не наклоняться к ведру за новой порций раствора, вертикальные швы можно делать из смеси, которая снимается у стен и у края.

Усаживаем кирпичи на раствор легким пристукиванием киянки, кирки или обратной стороной рукоятки кельмы. Уровень плоскости выводим по причалке или по пузырьковому уровню.

Пристукивать кирпичи обратной стороной кельмы не всегда хорошее решение, так как с нее на керамику могут попасть кусочки раствора.

Чтобы не испачкать лицевую сторону следами раствора, рекомендуется использовать хват, когда подушки пальцев не касаются поверхностей керамики.

Шаг 6. Привязка облицовки к стене

Облицовка должна быть связана с основной стеной. Если нет воздушного зазора и обе стены возводят одновременно, перевязку можно сделать кладкой. Такой способ невозможен, если основная стена выложена из газобетона или из материала с другой размерностью. (7)

Если стена была возведена заранее и известно, что планируется облицовка, то связи сразу можно заложить в швы, чтобы потом привязать к ним лицевую кладку. Если этого не было сделано, то связь должна быть зафиксирована на рядовой кладке анкерами.

Перевязка должна выполняться гибкими стальными элементами, так как лицевая и несущая стены подвержены температурным деформациям, которые идут неравномерно. Если соединить конструкции жестко, то крепеж будет разбалтывать гнездо.

• Нержавеющая проволока от 1,5 до 3 мм.
• Нержавеющая сетка с прямоугольными ячейками
• Гибкие стальные пластины – в их роли могут выступать прямые подвесы для гипсокартона. Основная проблема этого способа заключается в том, что крепеж в рядовой кладке будет сильнее разбалтываться из-за широкого сечения.

Для снижения локальных напряжений на гибкие связи в кладке нужно устраивать вертикальные деформационные швы. Это промежутки незаполненные раствором, которые разбивают стену на участки.

Деформационные швы рекомендуется располагать каждый 6 – 7 м, также полезно делать армирование сеткой через 1-6 рядов.

Шаг 7. Укладка откосов

Откосы формируются при помощи крайних кирпичей по периметру оконных или дверных проемов. Чтобы завершение кладки смотрелось опрятно, некоторые кирпичи придется раскалывать. Для этого нужно представить примерное сечение, по которому будет проходить слом (1/2, 2/3). На все плоскости можно нанести разметку. Киркой по этим линия нужно нанести легкие удары, после которых кирпич расколется.

В откос не должны выходить обломанные части керамики, их надо направлять к несущей стене или к соседнему кирпичу. Получается, что крайний располагается перпендикулярно ко всему ряду. При раскалывании керамики нужно следить, чтобы ложковая грань получалась одинаковой. Если до края остается меньше половины кирпича, то тычок можно выводить в откос.

Зазор между несущей стеной и облицовкой можно заделать раствором.

Откосы должны быть вертикальными, поэтому для контроля полезно прикладывать к ним пузырьковый уровень. Также в качестве ориентира можно установить отвес, который будет всегда отбивать перпендикуляр к земле.

С верхней части проема откосы формируются перемычкой. В качестве основы для нее можно использовать стальной уголок.

Уголок – это профильное металлическое изделия L-образной формы. Перед использованием нужно зачистить поверхность от стальных заусенцев и наплывов. Также необходимо покрасить уголок, чтобы защитить его от ржавчины.

Профиль укладывается так, чтобы его задняя полка находилась в одной плоскости с обратной стороной кладки. Если горизонтальная плоскость уголка получилась уже, чем ширина камней, надо подрезать заднюю часть кирпича. Длина опирания стального элемента с каждой стороны должен составлять 100 – 150 мм.

Чтобы срезать кирпич вдоль, нужно наносить удары киркой по тычковым плоскостям. Так мы сломаем ребра жесткости – это позволит отделить часть без трещин.

Последующие действия не отличаются от очередности работ при укладке обычных рядов. Раствор наносим на горизонтальную часть уголка, затем укладываем кирпич, проверяя уровень по причалке.

Шаг 8. Расшивка

Этот этап является завершающим, его делают на стадии, когда кладочный раствор уже схватился. Промежутки между кирпичами очищают, удаляют пыль и засохшие комки. Для заделки швов используют специальный состав, который состоит из песка, цемента и извести. Компоненты перемешиваются в пропорции 1 к 10 до пастообразного состояние. Для заполнения промежутков между камнями используют инструмент расшивку. Сначала обрабатывают вертикальные промежутки, а потом горизонтальные.

В смесь для расшивки можно добавить красители для придания ей разных оттенков.
