Способы определения высоты предмета или расстояния до недоступной точки

Измерительные работы на местности

Свойства подобных треугольников могут быть использованы при проведении различных измерительных работ на местности.

Определение высоты предмета

Пусть нам нужно определить высоту телеграфного столба А₁С₁.

Для этого на некотором расстоянии от столба ставим шест АС с вращающейся планкой и направляем планку на верхнюю точку столба А₁.

Далее отмечаем на поверхности земли точку В, в которой прямая А₁А пересекается с поверхностью земли.

В А₁С₁В и АСВ: С₁ =С = 90 0 , В — общий, следовательно, А₁С₁ВАСВ (по 1 признаку подобия треугольников), поэтому сходственные стороны треугольников А₁С₁В и АСВ пропорциональны: , откуда .

Измерив расстояния ВС₁ и ВС, зная длину шеста АС, по полученной формуле вычисляем высоту А₁С₁ телеграфного столба. Пусть, например, ВС₁ = 6,3 м, ВС = 2,1 м, АС = 1,7 м, тогда: м.

Определение расстояния до недоступной точки

Пусть, нам нужно найти расстояние от пункта А до недоступного пункта В.

Для этого на местности выбираем точку С, провешиваем отрезок АС и измеряем его.

Затем с помощью астролябии измеряем углы А и С.

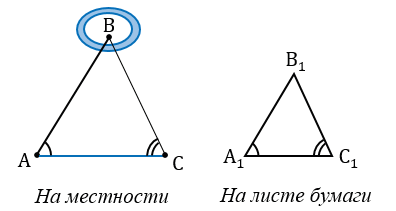

На листе бумаги строим какой-нибудь треугольник А₁В₁С₁, у которого А₁ =А и С₁ =С. Для того, чтобы построить на листе бумаги углы А₁ и С₁ используем транспортир.

А₁В₁С₁АВС (по 1 признаку подобия треугольников). Из подобия треугольников А₁В₁С₁ и АВС следует, что сходственные стороны данных треугольников пропорциональны: , откуда .

Измерив при помощи линейки длину отрезков А₁В₁ и А₁С₁, зная расстояние АС, по полученной формуле вычисляем расстояние АВ.

Чтобы сделать вычисления проще, А₁В₁С₁ удобно построить так, чтобы А₁С₁ : АС = 1 : 1000. Например, если АС = 120 м = 1201000 мм (1 м = 1000 мм), то расстояние А₁С₁ берем равным 120 мм. Тогда , поэтому измерив расстояние А₁В₁ в миллиметрах, мы сразу получим расстояние АВ в метрах, т.к. в 1 м = 1000 мм.

Пример:

Пусть АС = 130 м, А = 73 0 , С = 58 0 . На бумаге строим треугольник А₁В₁С₁, так, чтобы А₁ = 73 0 , С₁ = 58 0 , А₁С₁ = 130 мм.

Измеряем с помощью линейки отрезок А₁В₁. Он равен 153 мм, поэтому искомое расстояние АВ = 153 м.

Поделись с друзьями в социальных сетях:

Источник

Способы определения высоты предмета или расстояния до недоступной точки

В туристических походах нередко возникает необходимость определения расстояний до недоступного ориентира, определения ширины реки, высоты предмета. Рекомендуем воспользоваться следующими простейшими способами (см. рис.):

1. Для определения расстояния до стоящего вдалеке человека возьмите в вытянутую руку линейку и определите число миллиметров закрывающих видимый рост этого человека. Разделите 1000 на полученное число миллиметров. Частное даст искомое расстояние в метрах. Средний рост человека принят равным 1670 мм, а расстояние от линейки до глаз — 600 мм.

2. Расстояние до движущегося пешехода можно определить с помощью пальца. Вытяните в направлении пешехода руку с поднятым большим пальцем и закройте правый глаз (если пешеход движется справа налево). Когда палец перекроет пешехода, закройте левый глаз, а правый откройте. Пешеход «отодвинется» назад. Сосчитайте, сколько шагов он сделает. Пока снова не скроется за пальцем. Количество шагов, умноженное на 10, даст расстояние до пешехода в шагах.

3. Чтобы определить ширину реки, встаньте в точку «А», возьмите в вытянутую руку травинку такой длины, чтобы она закрыла промежуток между ориентирами, находящимися на противоположном берегу реки. Затем сложите травинку пополам и отойдите от реки в точку «В» так, чтобы расстояние между выбранными ориентирами закрывалось теперь сложенной пополам травинкой. При этом условии расстояние АВ будет равно ширине реки.

Для определения высоты предмета, стоящего на открытом месте, имеется несколько способов. Приведем простейшие из них.

4. В солнечный день рядом с тем предметом, высоту которого нужно определить, воткните в землю палку. Измерьте длину теней от нее и от измеряемого предмета. Теперь легко можно вычислить высоту предмета, пользуясь следующим правилом: высота измеряемого предмета во столько раз больше высоты палки, во сколько раз тень от измеряемого предмета больше тени от палки. Это правило легко выводится из соотношения катетов подобных прямоугольных треугольников.

5. Установите прямоугольный равнобедренный треугольник у глаз так, чтобы один из катетов занял вертикальное положение. а гипотенуза совпала с линией визирования на верхнюю точку измеряемого предмета. Высота предмета будет равна сумме расстояний от глаз до предмета и до земли.

6. Шест, по длине равный вашему росту, установите вертикально на таком расстоянии от измеряемого предмета, чтобы, лежа на спине и упираясь в шест ступнями ног, можно было видеть верхнюю точку предмета на одной прямой. Проходящей через верхний конец шеста. При этом условии высота предмета будет равна расстоянию от головы до оснований предмета.
