Способы крепления ножек табурета

Свой небольшой рассказ начну издалека. Детство мое пришлось на 90-е. В доме было мало мебели. Был старый табурет, которому уже тогда было лет «пиддесят» и он сломался. Оторвалась нога. Мой брат при помощи топора и ножика выточил из полена, предназначенного для растопки, другую ножку, напоминающую оригинал. Далее нужно было в этом куске дерева сделать пазы. Но тут уже лучше – стамеска таки была. Из клеев в доме была эпоксидка, клеили ей. Отверстия под штифты делали гвоздем, такие вот были времена.

Но главное, мы узнали, как устроены эти соединения. Не обнаружив ничего сложного, мы решили собрать свой табурет, благо поленьев на зиму заготовлено было много. Вот с этих самых времен мной было собрано большое количество самых разнообразных деревянных изделии, в том числе и предметов, основным предназначением которых являлось сидеть на них.

Изначальная идея соединения отдельных деревянных деталей под прямым углом имела довольно сложную техническую реализацию. Долговечность соединения сильно зависела от точности изготовления контактирующих частей. В некоторых своих моделях я не заморачивался и крепил их тупо на шурупы. Хватало ненадолго. Без пазов, штифтов и прочего было никак. Заполнение неплотностей смесью клея с опилками было скорее самообманом, но не решением. Если изготовить шип было ещё куда бы ни шло, то долбление стамеской отверстия в ножке, перпендикулярного поверхности было более сложной задачей. Только твердые сорта дерева комлевой его части выдерживали такое издевательство. Даже когда наконец у меня появилась электродрель, точность изготовления деталей оставляла желать лучшего.

Изготовив наиболее удачный вариант табурета, собрав его с минимумом клея, я пришёл таки к тому, что изначальная конструктивная модель, представляющая собой параллелепипед с рёбрами из деревянных реек, устойчива только в статике. Любое динамическое воздействие, а именно вращение, качание на одной ножке и прочие способы издевательства ни к чему хорошему не приводят. Практически при любом качестве сборки табурет классической шестигранной модели расшатывался.

Классическая форма, изготовленная моим братом.

Параллелепипед наиболее устойчив только при сплошной грани, то есть дальнейшим развитием данной модели было бы заполнение проемов филенкой или фанерой. Вообще-то, эту модель с фанерными вставками уже давно используют при изготовлении столов, шкафов. Стулья с частично заполненными гранями тоже есть развитие этой идеи. Но тогда табурет превращается в ящик без дна. А как же эстетическое восприятие? Ведь не хочется же нам сидеть на ящиках!

Я начал экспериментировать с углами: стал раздвигать ноги табурета для придания ему устойчивости. То есть придал табурету форму усеченной призмы. Соединения ребер усложнились, но суть не изменилась. Конструкция расшатывалась точно также.

Наиболее устойчивой и простой фигурой, как известно, является треугольник. Задача изменить существующие прямоугольники, образуемые рёбрами каркаса табурета, на треугольники, была заманчивой, но требовала более высокого столярного мастерства. Самое простое решение – это диагональные рёбра в виде косого креста. Получается довольно прочная структура, но технически трудно реализуемая, ведь соединители ножек (царги или проножки — это уже не суть) входили в массивную ножку теперь под углом. Изначальная мысль об изготовлении цилиндрических соединителей и сверлении ножек под углом потребовала токарных навыков и специальных крепежей для сверления. Конструкция получалась массивная, без твердых пород дерева опять никак. Мысль сдвинуть соединители и уйти от косого креста к укосинам посещала меня, но реализация не представлялась возможной. Нужно было просчитать и спроектировать все детали табурета.

Проходило время, я увлекся сборкой ЧПУ. Изначально портал был неподвижным, а длинная продольная каретка двигалась по профильным трубам с помощью ременной передачи. Обычный ручной фрезер в качестве шпинделя. Я более-менее освоил

твердотельное, как это называют, моделирование, научился переводить чертежи в G-код, он же машинный.

Первым табуретом, собранным с помощью этого станка, была копия изделия некого мастера, обнаруженная в школьном музее, организованным моей женой. Это такой декоративный табурет, скорее подставка. Берёза, из которой я её изготовил, со временем рассохлась, образовались щели, однако ввиду небольших размеров и умеренного пользования им, конструкция сохранила свою прочность.

Копия изделя неизвестного мастера. Без шурупов пока никак.

Далее по этой же модели я изготовил табурет уже нормальных размеров, высотой в 43 сантиметра. Основным элементом крепежа являлась крестовина на высоте двух третей табурета. Несмотря на первоначальную точность изготовления изделия, почти все детали, особенно массивные, например, вставка в крышку, сильно менялись в размерах. Деформация, как и следовало ожидать, идет поперек волокон, то есть дерево сжимается или деформируется поперёк линий роста. А вот вдоль линий деформации выражены гораздо слабее. Так-то я встречал описание этого явления в литературе, но вот собственный опыт — самый дорогой.

Табурет с крестовиной. Вставка из ели не была достаточно просушена и деформировалась.

Кроме классического табурета с 4-я ногами я собрал и трёхногий. Если с крышкой проблем особых не было, то вместо крестовины была нужна трёхлучевая звездообразная деталь, которую я назвал тристовиной. Относительно тонкая средняя часть этой детали, весьма изящная, сломалась примерно через месяц эксплуатации табурета. Причина во внешнем воздействии, то бишь дети на него вставали. Но внешне табурет мне понравился и я решил дальше развивать трёхногую концепцию.

Табурет с тристовиной. Ножки из осины, крышка из ёлки, вставка — осина.

Предварительное моделирование изделии на компьютере помогло мне представить модель табурета с треугольными укосинами. Однако при этом предъявлялись дополнительное требование по прочности к крышке, так как одной стороной укосина в неё упиралась. Даже при изготовлении предварительного прототипа я столкнулся с необходимостью реза точных углов в двух плоскостях. Циркулярный станок ломал тонкие укосины, короткие к тому же – трудно было удержать. Сделал каретку для циркулярки, но чистота и точность реза была не очень.

У меня появилась качественная торцовая пила. Крышку табурета я собрал по старой схеме, с заходом элементов друг на друга. Первый табурет по схеме с укосинами был из берёзы. Получилась лёгкая и весьма прочная конструкция. Я садился на неё, а ко мне на колени садилась жена с грузом своих забот. Пока этот табурет цел, правда, всё равно рассохся. Соединения не внушали мне доверия и я прошёлся по ним шурупами.

Первый табурет с укосинами. Крепление к ножке на клею и шурупе.

Отверстие посередине крышки получалось довольно большим, использовать элементы такой большой ширины мне не хотелось ввиду необратимой их деформации и внесения дополнительных элементов крепления. Для внесения элемента новизны решил оставить эти отверстия.

Табурет с отверстиями в крышке. Крепление укосин здесь реализовано на штифтах и потайных шурупах.

Практика, а именно сидение на таком табурете, показала, что не стоило. Хотя возможна укладка подушки или накладки, ведь отверстия не такие уж и большие.

Крепление укосины с ножкой с помощью штифтов или шурупов после промазки мест примыкания клеем казалось надежным, однако наличие дополнительных элементов крепления, да и вообще металла меня смущало. Соединение укосины с крышкой имело вид шип – паз и со стороны ножки я решил сделать такое же соединение. Шип при этом формировался на наклонной плоскости, примыкающей к ножке. В ножке, само собой, формировалось отверстие. Сначала эту деталь, пусть будет укосина, вырезал с помощью торцовой пилы с последующей подгонкой резцом и рашпилем. Точность не сказать бы была достаточной.

Для выравнивания плоскостей мной был собран двухкоординатный фрезер. Закрепив укосину под нужным углом, я стал формировать необходимый мне шип с помощью фрезера.

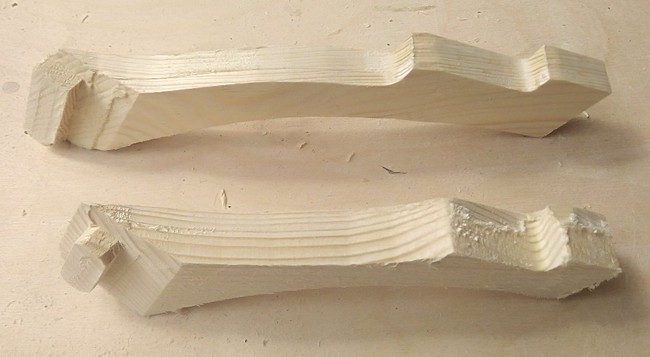

Заготовки под укосины

Изготовил четырёх- и трёхногие табуреты. С отверстиями в крышке. Как писал уже выше, сплошная крышка таки лучше, поэтому следующим вариантом был табурет с крышкой, склеенной из отдельных ламелей. Для придания прочности крышке краям ламелей (реек, проще говоря) придавал рельеф на фрезерном станке. Тоже самодельном. Также пришлось изготовить набор струбцин для склеивания щита.

Табурет со сплошной крышкой и отсутсвием крепёжных элементов.

Тот же табурет на боку. Оцените конструкцию.

С размерами табуретов особо не экономил, поэтому получились они относительно большими по площади сидения. Площадь эта показалась мне излишней, в следующей версии я уменьшил её размеры. Вместо щита крышку сделал сборной из отдельных элементов.

Этот последний в запущенной мной цепи эволюции табурет на данный момент является наилучшим моим достижением. Масса его составляет 930 грамм. Мои табуреты, как замечают мои семейные, да и гости, очень лёгкие. Варианты до этого были около 1,5 кг. Трехногий с широким сидением весил 1,2 кг. От берёзы и сосны я пришел к ёлке, наиболее, на мой взгляд, подходящей для этих целей. Вариант с осиной возможно лучше, но пока мне в руки не попался материал достаточного качества. Вставку можно сделать овальной, как например в представленном варианте полубарного табурета.

В итоге я смог реализовать свою идею о лёгком, красивом и прочном табурете из массива дерева. Без металлических деталей, специальных крепежей. Изделие собрано из 13 отдельных деталей, большей частью одинаковых. Материалом для изготовления служит обрезная еловая доска 20х80. Варианты материала для вставки различные. В конечном продукте отсутствуют прямые и острые углы. Здесь нет клеёных краёв, облицовки, крышечек для шурупов и прочего, что может оторваться в процессе эксплуатации. Тонкие еловые ножки служат в же время как амортизаторы и смягчители ударных нагрузок.

Источник

Пошаговое изготовление своими руками табуретов из дерева и фанеры

Из всех видов стульев и скамеек самой легкой для самостоятельного изготовления считается модель с жестким сиденьем без спинки и подлокотников. Чтобы сделать табурет своими руками, понадобится наличие столярных инструментов и подходящий материал — дерево, фанера или даже картон. При этом можно выбрать как классические, так и оригинальные варианты исполнения. Последние, помимо прямого назначения, способны украсить интерьер, особенно если креативно задекорировать изделия.

Конструкция и модификации

Перед тем как сделать табурет, нужно подумать о выборе модели. В первую очередь мебель для сидения без спинки и подлокотников классифицируют по области применения. Отталкиваясь от этого критерия, табуреты бывают:

кухонными (в свою очередь делятся на классические на четырех ножках, из массива, складные, трансформеры, табуреты-стремянки, разборные, трехногие с круглой сидушкой и так далее);
барными (имеют высокое сиденье и опору для ног);
туристическими (обычно складные, сделаны из легких, устойчивых к атмосферному воздействию материалов);
музыкальными (конструкция регулируется по высоте);
детскими или взрослыми;
садовыми;
дизайнерскими, выполненными в стиле модерн.

Кроме этого, они отличаются по форме, мягкости сиденья и дизайну опорных элементов. Сидушки табуретов бывают разной конфигурации и степени жесткости: квадратные, круглые, плетеные, мягкие и жесткие. Модели, в зависимости от конструкции, могут опираться на четыре или три ножки.

Выбор материала и инструмента

Для изготовления табуреток в условиях небольшой домашней мастерской понадобятся стандартный набор столярных инструментов для работы по дереву и некоторые расходники:

ножовка;
рубанок;
стамеска;
шуруповерт;
крестообразная отвертка;
шлифовальная машинка;
лобзик;
струбцины;
угольник, рулетка, карандаш;
ручной фрезер;
верстак.

Для изготовления ножек и каркаса самодельного табурета потребуется натуральное дерево. Для сидений можно взять фанеру, МДФ, ДСП. Кроме этого, потребуются клей для древесины, скотч и элементы крепежа (шурупы, саморезы).

Дерево

Простой табурет из дерева найдет свое место в любом доме. Некоторые модели сделать довольно просто. Специалисты рекомендуют использовать сосну, березу, дуб, бук, орех. Эти породы дерева легко обрабатываются. Сиденья для табуреток лучше сделать из досок. Подойдет обрезная цельная доска или готовые мебельные щиты. Если нет подходящих пиломатериалов, можно использовать ДСП. Изготовить табурет из массива дерева довольно дорого, трудоемко, а потому нецелесообразно. Ножки для таких моделей делаются из брусков. При желании можно попробовать сделать изделие с круглыми ножками, которые вытачивают из бруса на токарном станке. Готовые балясины — еще один неплохой вариант точеных ножек для табуреток.

Хвойные сорта пиломатериалов отличаются смолистостью. Режущая кромка инструмента вязнет и быстро тупится. Недостатком является то, что изделия из них легко царапаются.

Фанера

Можно изготовить табурет из фанеры. Это вполне доступный материал, из которого стоит попробовать самому сделать простую модель. Однако работа с фанерой имеет ряд особенностей:

Нарезание заготовок — более трудоемкая операция, чем работа с деревом. Это связано с тем, что сырье состоит из разнонаправленных волокон и вязкого клеевого слоя.
Листы толщиной более 6 мм лучше резать дисковой пилой.
Работать с фанерой нужно по ходу волокон. Если нужно распилить наружный слой поперек, необходимо вначале сделать ослабляющие разрезы ножом, а потом допилить их лобзиком.
Перед вкручиванием саморезов просверливаются отверстия подходящего диаметра.

Толщина используемых листов зависит от вида изделия. Она бывает от 6,5 до 18 мм. Для бытовых столярных работ, как правило, используется фанера марок ФСФ и ФК и более дешевый вариант – Ш-1, с ошлифованной одной стороной. Нужно учитывать, что при небольшой толщине заготовок конструкция должна иметь ребра жесткости. При желании можно сделать своими руками табуретки из фанеры разборными.

Картон

Можно создать изящные табуретки своими руками из прочного картона при помощи элементарных навыков резки и склеивания. Такая мебель — оригинальный дизайн-проект для начинающих. Изделие также пригодится, если нужно будет больше посадочных мест для вечеринки. Можно найти довольно много интересных проектов табуретов, которые легко повторить в домашних условиях.

Для изготовления картонной мебели нужен минимум инструментов и расходников:

клей;
канцелярский нож;
ножницы;
наждачная бумага;
скотч;
рулетка.

Прочное изделие получится при использовании трехслойного гофрированного картона. Если толщина недостаточна, можно просто склеить слои между собой. При стыковке желательно менять направление ребер жесткости для большей прочности.

Как определить оптимальные габариты

Основные размеры мебели выбирают в соответствии со средними антропометрическими данными взрослого человека. Функциональные габариты рассчитаны на средний рост 175 см. Параметры для детей рассчитывают в зависимости от роста.

Правильный угол сгибания коленей при сидении должен быть не менее 90 градусов, ступни при этом должны полностью стоять на полу.

Чтобы изготовить табурет своими руками, необходимо учесть всего два размера: высоту от пола и ширину сиденья. В идеале высота сидушки должна доходить до колен стоящего человека. Полную высоту стула рассчитывают в зависимости от габаритов кухонного стола. Если он предусматривает уровень 680-750 мм, то удобная высота табурета будет варьироваться от 420 до 450 мм. При высоте кухонной столешницы в 680 мм, у табурета параметры возрастут примерно до 650 мм. Для размера стремянок учитывается высота навесной кухонной мебели. При среднем росте хозяйки (158-160 см) она равна 450-650 мм. Удобная ширина сиденья – не менее 360 мм. Конструкция табуретки требует четкого соблюдения баланса между высотой, шириной сиденья и формой нижней части. Нарушение соответствия этих параметров приведет к плохой устойчивости изделия, падению и травмам.

Мастер-классы по изготовлению

Перед тем как сделать своими руками табурет, нужно нарисовать подробную схему с размерами. Понадобится также вырезать лекала. Простые чертежи табуретов общего вида должны дать полное представление о конструкции изделия, количестве выносных элементов, достаточных для сборки.

Кухонный деревянный

Для кухни своими руками стоит попробовать сделать одну из самых легких моделей — классический деревянный табурет. Сначала рисуется чертеж с нужными параметрами. Для простых моделей чертить можно схематично, от руки.

Кроме того, перед тем как сделать табурет своими руками, потребуется заготовить материалы:

Обрезная доска для квадратного сиденья толщиной 60-70 мм. Сидушка цельная или из досок. Размер стороны квадрата – 300-400 мм.
4 ножки для табурета из деревянного бруса сечением 35 × 35 или 50 × 50 мм. Длина – 400-500 мм.
Царги – 4 штуки, размер – 290 х 60 х 20 мм.
4 проножки, размер – 290 х 20 х 20 мм.
«Сухари» (бруски произвольных размеров).

Следует соблюдать пошаговый алгоритм сборки своими руками табурета из дерева:

заготовки ошкуриваются наждачной бумагой для удаления неровностей и шероховатостей;
на ножках размечаются места крепления царг и проножек;
высверливаются отверстия под саморезы;
производится «сухая» сборка изделия;
детали дополнительно скрепляются клеем, затем саморезами;
на получившийся каркас табурета устанавливается сиденье.

Для столярных изделий из дерева своими руками, чертежи и схемы в готовом виде можно взять на тематических ресурсах – это поможет не ошибиться с размерами.

Простой из фанеры

Неплохое изделие получится соорудить всего из трех деталей с пазами. Такой табурет из фанеры своими руками делается просто, важно только начертить правильный чертеж и выполнить лекала.

Для изделия нужны следующие заготовки:

сиденье диаметром 350 мм;
2 ножки высотой 420 мм, ширина вверху – 200 мм, внизу – 350 мм.

Алгоритм сборки подобной конструкции из фанеры не представляет труда:

Основа табурета соединяется при помощи пазов, которые сажаются на клей.
Крепеж сиденья делается с помощью саморезов.

После сборки остается только зачистить наждачной бумагой все кромки. Готовое изделие покрывается бесцветным лаком. После высыхания покрытия табуретом можно пользоваться.

Маленькая раскладная тренога

Эта туристическая разновидность табуретки из дерева состоит из трех ножек и брезентового треугольника для сиденья. Ее можно легко сделать без схемы своими руками и использовать в походе, на рыбалке.

Заготовки очень просты:

3 деревянных штифта длиной 65 см (можно использовать черенки от лопаты);
длинный болт, 2 шайбы и гайка;
анкерный болт с шайбой и гайкой;
брезентовое треугольное сиденье с длиной стороны 40 см.

Пошаговый алгоритм сборки предусматривает минимум операций:

на штифтах просверлить отверстия под крепления на расстоянии 28 см от края;
на концах треугольного сиденья закрепить саморезы с шайбой;
два деревянных штифта соединить длинным болтом, расположив между ними анкерный болт;
третий штифт надеть на анкерный болт и закрепить шайбой с гайкой;
тканевое сиденье прикрутить в торец штифтов с помощью трех саморезов.

Раскладная табуретка-тренога из подручных материалов пригодится для быстрой разбивки лагеря в походе. Ее можно сделать из срубленных веток и любого полотна для сидушки.

Табурет-стремянка

Многофункциональный предмет мебели, сочетающий в себе сиденье и ступеньки, а также самая простая конструкция, которую можно сделать своими руками – это кухонный деревянный табурет-лестница. Высота самого изделия – 620 мм, а ступеньки – 250 мм.

Для этой модели делаются заготовки из любого прочного материала:

для табурета – основание, 2 боковины, прямоугольное сиденье, 4 поперечные планки;
для выдвижной ступеньки – 2 боковины, задняя стенка и основание.

Лестница и табурет из дерева своими руками собираются по следующему алгоритму:

вырезать деревянные заготовки табуретки-лестницы по схеме;
при помощи саморезов прикрепить боковые и задние стенки к поперечным планкам;
зафиксировать выдвижную ступеньку при помощи рояльной петли;
финишная обработка изделия – шлифовка, покраска.

Схема такой конструкции требует точного выполнения, ведь табуреты-стремянки испытывают серьезную эксплуатационную нагрузку.

Вращающийся

Винтовые стулья используются при игре на фортепиано, работе за компьютером. Вращающийся табурет сделать начинающему столяру нелегко, так как вращательные механизмы имеют сложную металлическую конструкцию. Дополнительно понадобятся сверлильный станок и сварочный аппарат. Если удалось сделать крутящийся стул своими руками, по такой же технологии можно попробовать изготовить кресло.

Для сооружения понадобятся такие материалы:

отрезки катанки диаметром 10 мм (длина – 62 см) – 4 штуки;
металлическая труба диаметром 25 мм и длиной 30 см;
шайбы-ромашки из стали толщиной 1 мм;
резиновые пробки (чтобы ножки не портили покрытие пола);
стальной пруток длиной 1540 мм;
болты М 6;
фанера для сиденья (400 × 400 мм);
металлический штырь длиной 300 мм;
потайные болты.

Процесс изготовления состоит из следующих шагов:

из отрезков катанки сгибаем ножки;
в трубе просверливаем 4 сквозных отверстия диаметром 8,2 мм, отступая от края 80 мм;
к трубе привариваем ножки;
к концам ножек привариваем шайбы-ромашки и вставляем в них заглушки из резины;
на стальном прутке нарезаем резьбу М 12;
придаем прутку форму в соответствии со схемой;
в стальной пластинке размером 350 × 180 мм просверливаем 4 отверстия для крепления к сидушке и придаем ей П-образную форму;
в центре штыря высверливаем отверстие под металлический шарик;
к другому его концу привариваем П-образную пластину;
собираем все детали механизма вместе и прикрепляем сиденье при помощи болтов с потайными головками.

Чтобы сиденье было мягким, можно приклеить поролон и обтянуть его тканью, закрепив при помощи степлера и скоб.

Как украсить изделие

Есть разные варианты доработки табурета своими руками после изготовления – все зависит от фантазии мастера. Можно покрыть его лаком, морилкой, акрилом, нанести декоративные узоры. Украшение комнатной обстановки в технике декупаж – популярное направление мебельного дизайна. С его помощью, без особых денежных затрат, можно преобразить самодельные табуретки в зависимости от стиля помещения. Декорируют мебель салфетками, фотографиями, старыми газетами, страницами из книг или нотных тетрадей. Таким способом можно оформить интерьер в модном винтажном стиле или во французском стиле прованс. Кроме этого, можно пошить на сиденья мягкие чехлы. Накидки, связанные крючком, придадут табуретам неповторимость. В случаях, когда при ремонте меняется стиль интерьера, подчеркнуть индивидуальность жилища можно с помощью декорирования тканями. Также изменится внешний вид изделия при обмотке его деталей джутовой веревкой.

Самостоятельное изготовление табурета требует минимальных навыков работы со столярными инструментами. Однако в результате небольших усилий можно получить качественный, а главное, эксклюзивный предмет интерьера, который прослужит своему владельцу долгие годы. А если творчески подойти к процессу, довольно простая мебель станет настоящим произведением искусства.
