Способы изображения населенных пунктов

Способы изображения населенных пунктов

Населенные пункты являются важнейшим элементом местности и имеют огромное хозяйственное и военное значение. Количество, характер и размеры населенных пунктов, расположенных на той или иной территории, определяют ее обжитость, а также степень хозяйственного и культурного освоения.

Велико ориентирное значение населенных пунктов. Все это предъявляет большие требования к их изображению на картах. В частности на картах масштабов 1 : 10000—1:200 000 требуется:

— отобразить тип, населенность и административное значение населенных пунктов;

— выделить главные улицы, площади, ориентиры и естественные преграды;

— передать характер планировки и плотность застройки населенных пунктов;

— изобразить растительность внутри населенных пунктов;

— четко показать внешние очертания населенных пунктов и характер подходов к ним.

Залогом правильной генерализации изображения населенных пунктов является предварительное изучение составителем особенностей их планировки и плотности застройки, связи с рельефом, речной сетью и дорогами, а также установление их названий, типа и административного значения. При изучении крупных населенных пунктов в необходимых случаях привлекаются различные дополнительные и справочные материалы: планы городов, описания, справочники, фотоснимки и т. д.

Отбор и обобщение изображения населенных пунктов

Отбор населенных пунктов производится в соответствии с указаниями наставления (инструкции) по составлению карты данного масштаба и редакционного плана.

На картах масштабов 1:10000, 1:25000, 1:50000 и 1:100000 изображаются все населенные пункты. На карте масштабов 1:50 000 и 1:100000 при большом количестве мелких населенных пунктов с рассредоточенным характером поселения допускается исключение части строений в местах густого их скопления. Из содержания карты масштаба 1:200 000 частично исключаются мелкие селения, не являющиеся центрами сельских советов и не имеющие ориентирного значения. На карте масштаба 1:500000 и мельче населенные пункты показывают со значительным отбором.

Обобщение изображения населенных пунктов имеет целью выделить важнейшие среди них, четко передать характерные особенности структуры, планировки и внешних очертаний, а также дать характеристики, определяющие тип, населенность и административное значение всех населенных пунктов.

Обобщение изображения населенных пунктов выполняется в определенной последовательности. В первую очередь обобщаются изображения крупных городов, затем остальных городов и поселков городского типа, далее крупных и важных населенных пунктов дачного и сельского типов (например, расположенных в узлах дорог) и, наконец, всех прочих.

Работа по изображению каждого отдельного населенного пункта производится в следующем порядке:

— отбор и изображение ориентиров;

— изображение железных дорог и отбор и изображение главных улиц;

— отбор и изображение второстепенных улиц;

— изображение внутренней структуры кварталов населенного пункта;

— изображение внешних очертаний населенного пункта;

— заполнение контуров угодий условными значками.

После изображения населенного пункта подписывается его название. Порядок изображения населенного пункта показан на рис. 1.

Ниже рассмотрены особенности каждого из вышеуказанных этапов работы.

Некоторые объекты в населенных пунктах хорошо выделяются на местности, заметны с больших расстояний и поэтому широко используются для ориентирования. Это обязывает при изображении населенных пунктов точно сохранять положение таких ориентиров.

Рис 1. Порядок изображения населенного пункта (масштаб 1: 100 000).

Однако показ выдающихся объектов (соответствующими условными знаками), как правило, заставляет нарушать форму и размеры ближайших к ним кварталов населенного пункта при изображении последних на карте. Поэтому при большом количестве ориентиров должны показываться не все, а только отдельные, наиболее выдающиеся: заводы с трубами, башни, церкви, памятники и т. д. При отсутствии соответствующих указаний в редакционном плане значение ориентиров устанавливается с помощью дополнительных материалов: фотоснимков, описаний и справочников. В случае невозможности установить значение различных ориентиров наносятся те из них, которые расположены на площадях, возвышенностях или на окраинах селений.

Железные дороги, проходящие через населенный пункт, показываются все.

Главные улицы (сквозные проезды, магистрали) выделяются тем, что показываются более широкими по сравнению с остальными улицами.

Если на картографических материалах главные улицы не выделены, то в качестве таковых изображаются улицы, которые совпадают с проходящими через населенный пункт шоссейными или улучшенными грунтовыми дорогами.

Рис.2 Смещение кварталов вследствие изображения железной дороги и расширения изображения главной улицы

При нанесении главных улиц необходимо четко передавать их начертание: прямолинейность, точки поворота, закругления. Расширение изображения главных улиц так же, как и показ железных дорог, проходящих через населенный пункт, вызывает необходимость смещения кварталов. Чтобы при этом не исказить формы кварталов, ближайших к главной улице или железной дороге, величину смещения распределяют на несколько, кварталов; крайние кварталы по возможности не смещают во избежание неоправданного увеличения размеров изображения населенного пункта. На рис. 2 сплошными линиями показано изображение населенного пункта до генерализации, а прерывистыми — положение смещенных линий дорог и границ кварталов (для наглядности изображение дано в увеличенном масштабе).

Отбор и изображение второстепенных улиц должны дать правильное и наглядное отображение характера планировки населенного пункта.

Овраги, холмы и другие объекты, представляющие собой серьезные преграды и нарушающие планировку населенного пункта или отдельных кварталов, наносят перед изображением улиц. Обобщение изображения населенных пунктов с узкими и криволинейными улицами, с кварталами неправильной формы связано с большими трудностями. Даже небольшая ошибка (неоправданное спрямление улиц, расширение их и т. п.) приводит к нарушению характера планировки. В таких случаях при исключении отдельных проездов и незначительных улиц необходимо следить за тем, чтобы не нарушить характерных для данного населенного пункта начертания улиц и формы кварталов.

Попытки показать все улицы населенного пункта, изображенные на картографическом материале, обычно приводят к измельчению изображения кварталов, что в целом делает изображение населенного пункта чрезмерно раздробленным и неудобочитаемым (рис. 3 а, б, в).

На рис 3 а показано изображение населенного пункта в масштабе 1:50000 На рис. 3 б и в даны соответственно неправильное (показаны все улицы) и правильное изображенья этого же населенного пункта в масштабе 1: 200000

Рис 3 Генерализация изображения населенного пункта: а) исходное изображение в масштабе 1:50000, б) неправильное и в) правильное изображения в масштабе 1:200000.

Основное требование при изображении внутренней структуры кварталов населенного пункта состоит в сохранении соотношения застроенных и незастроенных площадей. Это достигается путем исключения одних построек и объединения других.

Подразделение построек на огнестойкие и не огнестойкие или выделение кварталов с преобладанием соответствующих построек производится только на картах масштабов 1:10000—1:50 000.

Одновременно с изображением застройки кварталов выполняется генерализация изображения зеленых насаждений и участков сельскохозяйственных угодий. При этом необходимо возможно полнее отобразить наличие садов, виноградников, парков, огородов и правильно передать соотношение площадей застроенных участков и зеленых насаждений.

Изображая кварталы поселков дачного типа, необходимо сохранять присущую им разрозненность строений и наличие внутри кварталов зеленых насаждений, т. е. в этом случае нельзя объединять строения, показывая их залитыми полосками, и исключать расположенные внутри кварталов участки леса.

При нанесении значков садов, виноградников, различных плантаций и т. п. в необходимых случаях прибегают к уменьшению, как размеров этих значков, так и расстояний между ними.

Внешним контуром населенного пункта обычно служат канавы, дороги, заборы, стены, реки или границы приусадебных земель. Плановое положение и форма изображения внешних очертаний населенного пункта на карте должны соответствовать натуре. Отдельные строения и местные предметы, а также четко выраженные повороты контуров на окраинах селений, имеющие важное ориентирное значение, на картах масштабов 1:10000—1:100000 должны быть показаны по возможности все.

Изображение внешних очертаний начинают с нанесения выходов дорог, затем показывают отдельные строения, местные предметы, расположенные по контуру населенного пункта, и, наконец, границы приусадебных участков.

Подпись названий населенных пунктов

На картах масштабов 1:10000—1:50000 подписываются названия всех населенных пунктов; на картах масштабов 1:100000 и 1:200000 густонаселенных районов часть мелких населенных пунктов

Рис 4 Размещение подписей названий населенных пунктов (масштаб 1 200000) а) неправильное, б) правильное.

Сельского типа, не имеющих ориентирного значения, оставляется без подписей названий.

Перед подписью названия населенного пункта необходимо установить его правильное написание, нужный шрифт и выбрать место для подписи.

Установление правильного написания названия производится по картографическим материалам согласно указаниям редакционного плана. Характер и размер шрифта берутся соответственно типу, административному значению населенного пункта и количеству жителей или домов в нем.

Подписи названий населенных пунктов неизбежно закрывают часть содержания карты, поэтому их размещение должно производиться очень внимательно.

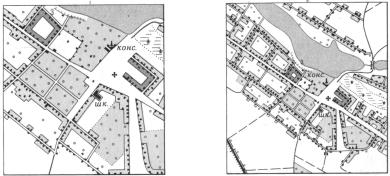

На рис. 4 а и б приведены примеры соответственно неправильного и правильного размещения подписей названий населенных пунктов при составлении карты масштаба

1:200 000. Рис. 68 «а», имеет следующие недостатки: подписи названий закрыли въезд в селение и перекресток дорог 2, прерван условный знак железной дороги 3, неясно, к какому населенному пункту относится название 4.

Кроме собственных названий населенных пунктов, на карте помещаются так называемые пояснительные подписи, указывающие число домов, специализацию промышленных предприятий, МТС, больницы и т. п.

Источник

КАРТОГРАФИ́ЧЕСКИЕ СПО́СОБЫ ИЗОБРАЖЕ́НИЯ

В книжной версии

Том 13. Москва, 2009, стр. 242

Скопировать библиографическую ссылку:

•
•
•
•
•

КАРТОГРАФИ́ЧЕСКИЕ СПО́ СОБЫ ИЗО­БРАЖ Е́НИЯ, сис­те­мы ус­лов­ных обо­зна­че­ний, при­ме­няе­мые при соз­да­нии карт, для по­ка­за про­стран­ст­вен­но­го раз­ме­ще­ния объ­ек­тов, яв­ле­ний, про­цес­сов, их со­че­та­ний, свя­зей и раз­ви­тия. В этих це­лях ис­поль­зу­ют­ся мно­го­чис­лен­ные и раз­но­об­раз­ные кар­то­гра­фич. сим­во­лы, имею­щие разл. фор­му, раз­мер, цвет, его на­сы­щен­ность, ори­ен­ти­ров­ку и внутр. струк­ту­ру зна­ка и т. п. Они обоб­ще­ны и сис­те­ма­ти­зи­ро­ва­ны в от­но­си­тель­но не­боль­шое чис­ло ос­нов­ных К. с. и. (см. кар­ту Кар­то­гра­фи­че­ские спо­со­бы из­об­ра­же­ния), ко­то­рое уве­ли­чи­ва­ет­ся на ани­ма­ци­он­ных кар­тах за счёт до­бав­ле­ния ди­на­мич. пе­ре­мен­ных: дви­же­ния, ми­га­ния зна­ков, из­ме­не­ния цве­та и т. д. (см. так­же Кар­то­гра­фи­че­ская ани­ма­ция ).

Источник

7.3. Изображение населенных пунктов и их генерализация на крупномасштабных топографических картах

К изображению населенных пунктов на крупномасштабных топографических картах предъявляются особые требования. Прежде всего, должна быть дана характеристика планировки городов, густоты застройки поселков сельского типа, отдельных строений, социальнокультурных объектов, ширины улиц, площадей. В крупных городах показываются железнодорожные станции, вокзалы, морские и речные порты.

Основными требованиями при изображении населенных пунктов на картах всех масштабов являются:

1. Правильная передача размещения населенных пунктов на местности с отображением типа поселения, численности населения и политико-административного значения.

2. Наглядное отображение внутренней структуры населенных пунктов (характера планировки его улиц и кварталов и плотности застройки кварталов зданиями), характер огнестойкости (до масштаба 1:50 000 включительно).

3. Правильная передача величины и внешних очертаний населенного пункта, четкое выделение магистральных и главных улиц, выдающихся зданий и сооружений, а также сооружений, являющихся ориентирами.

4. Подробное отображение подходов к населенным пунктам, естественных препятствий (овраги, промоины, пруды и т. п.), показ зеленых насаждений.

Классификация населенных пунктов

По типу поселения населенные пункты подразделяют следующим образом: (на картах их названия выделяют разными шрифтами):

поселки городского типа (рабочие, курортные и прочие поселки);

поселки при промышленных предприятиях, железнодорожных станциях, пристанях

и т. п., не отнесенные официально к категории поселков городского типа;

поселки сельского и дачного типа (станицы, села, деревни, кишлаки, аулы), а также отдельные дворы.

На картах их названия выделяют разными рисунками шрифтов (рис. 7.5).

Рис. 7.5. Отображение типа поселения на топографических картах: Снов – город; Новый – поселок городского типа; Локоть – поселок сельского типа

По численности жителей населенные пункты подразделяют на следующие градации:города с числом жителей:

1 000 000 и более от 500 000 до 1 000 000 от 100 000 до 500 000 от 50 000 до 100 000 от 10000 до 50 000 от 2 000 до 10 000

поселки городского типа с числом жителей:

2 000 и более менее 2000

поселки при промышленных предприятиях, железнодорожных станциях, пристанях

и т. п., не отнесенные официально к категории поселков городского типа, с числом жителей:

1 000 и более от 100 до 1 000

поселки сельского и дачного типа с числом жителей:

1 000 и более от 500 до 1 000

менее 100 отдельные дворы

Число жителей в населенных пунктах устанавливается по основным картографическим материалам с использованием новейших административно-территориальных справочников и списков. Обязательно привлекаются данные переписи населенных пунктов.

Число жителей отображается на картах высотой шрифта. На старых картах под названием населенных пунктов сельского типа указывается количество дворов, а на новых – число жителей в тысячах с округлением (рис. 7.6):

при количестве жителей менее 1 000 – до 0,01 тыс.

от 1 000 до 100 000 – до 0,1

более 100 000 – до целых тысяч.

Например, при числе жителей 1 212 345, 17 145, 40 соответственно даются подписи

а б

Рис. 7.6. Указание числа жителей в населенных пунктах сельского типа:

а – на новых топографических картах в тысячных долях;

б – на старых картах с указанием числа дворов

Политико-административное значение населенных пунктов отображается на картах выделением столиц государств, административных центров и населенных пунктов, в которых расположены местные органы власти.

Кроме того, на этих картах подчерком названия населенного пункта выделяют одноименные названия с названиями железнодорожных станций, пристаней (рис. 7.7).

Рис. 7.7. Населенный пункт Карелино , являющийсяодноименным с названием железнодорожной станции

Характер планировки . При изображении населенных пунктов на топографических картах обязательно отображается их планировка. Города могут иметь регулярную, нерегулярную и смешанную планировки . Типичной для современных городов является регулярная пла-

нировка: прямоугольная, радиальная и комбинированная . Разновидности этих планировок по-

казаны на рис. 7.8.

Регулярная планировка – кварталы имеют форму правильных геометрических фигур и относительно прямолинейные улицы.

Нерегулярная планировка – кварталы могут иметь произвольную форму и размеры, наличие узких и кривых улиц.

Смешанная планировка – часть города имеет регулярную планировку, а другая часть – нерегулярную.

Прямоугольная планировка – все улицы в городе взаимно-перпендикулярны. Радиальная планировка – все улицы направлены к центру города.

Комбинированная планировка – часть города имеет радиальную структуру, а другая часть – прямоугольную.

а б в

Рис. 7.8. Разновидности планировок городов:

а – регулярная (прямоугольная); б – радиальная; в – комбинированная; г – нерегулярная; д – смешанная

Структура населенных пунктов сельского типа бывает:

Квартальная – представляет собой правильные кварталы, разделенные взаимноперпендикулярными улицами. Застроенная часть кварталов проходит вдоль улиц.

Рядовая – представляет собой вытянувшиеся в один ряд постройки с прилегающими с одной стороны приусадебными землями.

Участковая – представляет собой группы дворов, размещенные в беспорядке по всей площади, занимаемой населенным пунктом.

Характер размещения населенных пунктов сельского типа на местности зависит от географического ландшафта. Они могут размещаться по долинам рек, вдоль оврагов, по берегам озер и морей, у перекрестков дорог и т. д. (рис. 7.9).

Рис. 7.9. Типы застройки населенных пунктов сельского типа: а – — квартальная; б – рядовая; в – участковое размещение; г – поселение в горной долине и около озера

д

Рис. 7.9. Типы застройки населенных пунктов сельского типа: д – поселение по оврагу и водоразделу

Бессистемная застройка поселков сельского типа показывается условными знаками отдельных строений. При большом количестве строений производится их отбор, при этом в первую очередь показываются промышленные предприятия, общественные здания (школы, больницы) и наиболее крупные строения. Делая генерализацию такого населенного пункта, необходимо сохранить все крайние строения независимо от их размеров, чтобы выделить площадь, занимаемую этим населенным пунктом (рис. 7.10).

а б

в

Рис. 7.10. Пример изображения поселка сельского типа с бессистемной застройкой: а – на карте масштаба 1:25 000; б – на карте масштаба 1:50 000; в – на карте масштаба 1:100 000

Рассредоточенная застройка поселков сельского типа показывается условными знаками отдельных дворов. Отбор дворов производится аналогично бессистемной застройке. Крайние дворы также сохраняются, чтобы выделить общую площадь, занимаемую данным населенным пунктом (рис. 7.11).

а б

Рис. 7.11. Пример изображения поселка сельского типа с рассредоточенной застройкой: а – на карте масштаба 1:25 000; б – на карте масштаба 1:50 000

в

Рис. 7.11. Пример изображения поселка сельского типа с рассредоточенной застройкой: в – на карте масштаба 1:100 000

Рассредоточенный тип поселения характеризуется тем, что отдельные жилые постройки находятся на значительном расстоянии друг от друга (более 50 м). Такой тип свойственен для Абхазии, Средней Азии.

На топографических картах должны быть показаны, как правило, все населенные пункты. При создании карт масштабов 1:50 000 и 1:100 000 на густонаселенные районы с большим количеством отдельных дворов часть дворов может не показываться. На картах, создаваемых на необжитые и малообжитые районы, показываются все строения, в том числе и нежилые.

На картах масштабов 1:25 000 и 1:50 000 показываются огнестойкие строения (каменные, кирпичные, железобетонные) заливкой оранжевого цвета, неогнестойкие (деревянные, глинобитные и т. п.) – заливкой желтого цвета. На картах масштаба 1:100 000 характер огнестойкости строений не показывается (рис. 7.12).

в

Рис. 7.12. Пример изображения поселка сельского типа:

а – на карте масштаба 1:25 000; б – на карте масштаба 1:50 000;

в – на карте масштаба 1:100 000

У крупных городов с числом жителей более 50 000 выделяют фоновой окраской оранжевого цвета кварталы с плотной застройкой. К плотно застроенным кварталам относятся кварталы или их части, в которых расстояния между строениями, как правило, не более 50 м.

В остальных городах, с числом жителей менее 50 000, кварталы даются заливкой черного цвета (рис. 7.13).

а б

Рис. 7.13. Пример изображения городов на картах масштаба 1:100 000:

а – крупный город с числом жителей более 50 000 человек; б – малый город с числом жителей менее 50 000 человек

Составление населенных пунктов производится в определенной последовательности

1. Вначале наносят объекты, важные в экономическом отношении или имеющие значение ориентиров (промышленные предприятия, сооружения башенного типа, церкви, памятники).

2. Дается изображение внешнего контура, магистральных и главных улиц.

3. Изображение второстепенных улиц и проездов.

4. Внутриквартальная застройка – показываются строения и сооружения в кварталах.

5. Заполнение контуров угодий условными знаками.

1 2 3

4 5

Рис. 7.14. Порядок составления населенного пункта

При составлении населенных пунктов всех трех масштабов необходимо точное сохранение очертаний и положения улиц, переулков, проездов, площадей и кварталов.

В понятие «улица» включаются проезжая часть и тротуары, зеленые насаждения между ними и элементы благоустройства (фонари, указатели переходов, ограждения и др.).

На карте масштаба 1:25 000 показываются все улицы, проезды и тупики. На карте масштаба 1:50 000 не показываются некоторые второстепенные улицы, если их показ мешает правильному отображению застройки. На карте масштаба 1:100 000 отбор улиц и тупиков производится в зависимости от величины кварталов населенных пунктов.

Второстепенные улицы и тупики исключаются за счет объединения мелких кварталов в более крупные. При этом необходимо сохранить планировку, форму и величину кварталов.

На карте масштаба 1:25 000 при изображении кварталов городов и поселков городского типа показываются все строения и сооружения в них, если расстояния между ними будут не менее 0,3 мм . Если расстояние будет меньше указанной величины, то строения следует показывать с отбором. В первую очередь наносятся выдающиеся строения, затем строения, имеющие большие размеры, а также расположенные у перекрестков улиц и на окраинах населенных пунктов. Примеры генерализации изображения застройки кварталов в городах и поселках дачного и сельского типа показаны на рис. 7.15, 7.16.

абвг

Рис. 7.15. Генерализация изображения застройки в малых городах и поселках городского типа в масштабах:

а – 1:10 000; б – 1:25 000; в – 1:50 000; г – 1:100 000

а б вг

Рис. 7.16. Генерализация изображения застройки в поселках дачного и сельского типа в масштабах:

а – 1:10 000; б – 1:25 000; в – 1:50 000; г – 1:100 000

На этих картах также выделяют парки, скверы, фруктовые, ягодные и цитрусовые сады, виноградники, спортивные площадки, а также пустыри в кварталах населенных пунктов.
