Как должна двигаться косилка при скашивании трав от краев к центру или наоборот
Меня зовут Мокеров Павел — я руководитель группы маркетинга АО «ММЗ». Наш завод производит роторные косилки марки КРН-2,1 и я решил разобраться как же правильно косить: от краев луга к центру или от центра к краям.
Чтобы собрать все мнения в одном месте я «прошерстил» несколько форумов, а также нашел контрольную работу «Особенности покоса трав трактором», в справочную литературу которой входит «Правила производства механизированных работ в полеводстве»(М.: Россельхозиздат, 1983, К.С. Орманджи).
Что пишут на форумах о правилах движении косилки при скашивании трав?
- «При движении от краев к центру в центре собирается вся живность, живущая на лугу, и косилка в конце концов ее уничтожает. При косьбе от центра к краям живность убегает. Но закона о защите животных во время косьбы вроде бы нет, так что косят как удобнее людям».
- «От краёв к центру, потому что, если трактор будет двигаться по некошенной траве и приминать её колёсами, то косить потом — одна маета! По кошенине трактор легко идёт, и скошенной траве от его колёс уже вреда нет — она и так лежит».
- «логичнее от краев луга к центру, а вообще без разницы».
- «При кошении от центра к краям животным, как бы негде спрятаться, а при кошениии от краёв луга к центру животные могут прятаться в других местах- моё мнение такое, от краёв к центру».
- «умников тьма. Вы хоть раз были на покосе. Видели как живность из травы выбегает и бежит в лес. И ведь кто то придумал эту гипотезу, чтоб другие верили в это, что косить надо от центра к краям чтоб живность не погубить. «.
- «Как Вам удобно, так и направляйте ее. Мне больше нравится, когда просматриваются ровные параллельные линии. Такой покос хорошо смотрится на больших площадях».
- «Можно выбрать любой маршрут перемещения, но так чтобы полевые птички могли выбраться с поля живыми, т.е лучше с центра к краям, но у нас это вряд ли соблюдается».
Одна из схем, приложенная к отзыву на форуме
Контрольная работа: Особенности покоса трав трактором Т-40 (раздел о кошении)
В список использованной литературы данной работы входит «Правила производства механизированных работ в полеводстве»(М.: Россельхозиздат, 1983, К.С. Орманджи). Думаю, доверять такой информации можно.
При загонном способе движения агрегат совершает прямолинейные ходы вдоль гона (рабочий ход) и совершает повороты (холостой ход) на конце гона. Для работы по схеме агрегат вразвал агрегат начинает работу с левой стороны загона, заезжая на расстоянии ? Ваг, совершает рабочий ход, далее выполняет беспетлевой поворот на поворотной полосе по часовой стрелке. Выкашивая участок, агрегат выезжает через середину первого загона, и агрегат направляется по такой же схеме во второй загон.
При движении с расширением прокосов, скашивание начинают с прокоса между смежными загонами, и последовательно расширяет его, выкашивая длинные стороны первого и второго загонов. Когда ширина прокосов достигнет ширины каждой из оставшихся нескошенных частей первого и второго загонов, докашивают с обеих сторон первый, а затем второй загон.
Другими словами, если участок небольшой, то его прокашивают по первой схеме — от краев к центру. Если участок большой, то начинают с центра, но в итоге разбивают его на несколько небольших (вторая схема), каждый из которых опять-таки прокашивают по первой схеме. ЭТО МНЕНИЕ АВТОРА СТАТЬИ.
Единственное, в первой схеме меня смущает постоянное движение трактора по не скошенной траве, так как косилка располагается справа от трактора. Я бы первую схему отразил зеркально или изменил направления стрелок на противоположные. Ну, и кроме того, во второй схеме движение трактора изображено с учетом правого расположения косилки. Почему я так решил? Читайте далее.
Технологический процесс – как скосить больше травяной массы и не смять скошенный валок колесами трактора?
Срезание стеблей осуществляется с помощью пластинчатых ножей, шарнирно закрепленных на попарно вращающихся навстречу друг другу роторах. Ножи срезают траву по принципу бесподпорного среза, подхватывают ее и выносят из зоны резания, перемещая над режущим брусом.
Траектории движения ножей соседних роторов перекрываются, благодаря чему обеспечивается качественный покос. Нужно обратить внимание, что чем меньше высота среза, тем больше травяной массы будет скошено.
Щиток, меняя траекторию движения скошенной травы, укладывает ее в валок, освобождая место для прохождения колес трактора при последующем проезде.
Технологический процесс – как скосить больше травяной массы и не смять скошенный валок колесами трактора?
То есть, по техпроцессу кошения, трактор должен двигаться по скошенной траве. Это была выкопировка из паспорта косилки КРН-2,1М2С.
Так какой же правильный ответ на вопрос: «как должна двигаться косилка при скашивании трав от краев луга к центру или от центра к краям»?
Я думаю, что правильного ответа нет. Надо косить в зависимости от ситуации. Надо взвешивать несколько факторов.
Источник
Контрольная работа: Особенности покоса трав трактором Т-40
Название: Особенности покоса трав трактором Т-40 Раздел: Рефераты по транспорту Тип: контрольная работа Добавлен 11:38:53 08 июля 2010 Похожие работы Просмотров: 1320 Комментариев: 20 Оценило: 3 человек Средний балл: 4.3 Оценка: неизвестно Скачать | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Передача | На х.х. | При наибольшей тяговой мощности | ||||||
Gхх кг/ч | Nкр кВт | Ркр кН | Vт км/ч | Gт кг/ч | iтр | δ % | n об/с | |
2 | 3,4 | 35,0 | 13,98 | 6,75 | 9,5 | 68,7 | 9,96 | 29,83 |
3 | 3,1 | 36,0 | 11,45 | 8,5 | 9,4 | 57,6 | 9,0 | 28,67 |
2.1 Для выбранных передач находим тяговое сопротивление. Так как привод рабочих органов косилки осуществляется через ВОМ трактора, то расчет осуществляется по следующей формуле:
Rагр= Км*Вр + 0,159NВОМ* iт*hмт/Rк*nн , + Gт*sina, кН
где: Км – удельное сопротивление косилки (0,7…1) кН/м; Вр – ширина захвата косилки, м; NВОМ – мощность, передаваемая через ВОМ трактора (3,5…4,5), кВт; iт – общее передаточное число трансмиссии трактора на принятых передачах; hмт – механический КПД трансмиссии трактора (для колесных – 0,91…0,92); Rк – динамический радиус качения ведущего колеса трактора, м; nн – номинальная частота вращения коленчатого вала, об/с, ; Gт – сила веса косилки (5,586 кН); a – уклон поля.
2.2 Удельное сопротивление косилки с учетом увеличения скорости более чем на 5 км/ч:
Км = Ко[1 + DК/100(Vр – Vо)], кН/м
где: Ко – удельное сопротивление машины при 5 км/ч, (0,7…1,1)кН/м; DК – темп увеличения сопротивления с ростом скорости, (1,5…3) %; Vр – рабочая скорость, км/с.
2.3 Рабочая скорость с учетом буксования подсчитывается по следующей формуле
Vр = Vт(1 – d/100), км/ч
где: Vт – техническая скорость на соответствующей передаче, км/ч; d – буксование, для колесных тракторов 12…20%.
Для 2 передачи Vр = 6,75(1 –9,96/100) = 6,08
Км = 1[1+3/100(6,08 – 5)] = 1,03
2.4 Динамический радиус качения определяют из равенства
где: R0 – радиус посадочной окружности обода колеса – 0,483 м; b – коэффициент усадки шины – 0,75; h – высота поперечного профиля шины – 0,262 м.
Rк = 0,483 + 0,75*0,262 = 0,68
Подставляем найденные значения
Rагр2 =1,03*2,1+ 0,159*4,5*68,7*0,92/0,68*29,83+ 5,586*0,0175= 4,49 кН
Для 3 передачи Vр = 8,5(1 –9/100) =7,74
Км = 1[1+3/100(7,74 – 5)] = 1,08
Rагр3 =1,08*2,1 + 0,159*4,5*57,6*0,92/0,68*28,67 + 5,586*0,0175 = 4,32 кН
2.5 Определяем коэффициент использования тягового усилия
h2 =4,49/13,98 = 0,32
h3 =4,32/11,45 = 0,38
2.6 Определяем часовую производительность агрегата
Wч =0,1* Bр* vр* τ, га/ч
где: Bр – рабочая ширина захвата Вр=Вк*0,98, м; Vр – рабочая скорость движения агрегата, км/ч; τ – коэффициент использования рабочего времени (0,7…0,8).
Wч2 = 0,1*2,1*0,98 *6,08*0,8 = 1,00
Wч3 = 0,1*2,1*0,98*7,74 *0,8 = 1,27
Вывод: наиболее рациональной является 3 передача, так как на этой передаче обеспечиваются максимальные значения коэффициента использования тягового усилия и производительности агрегата.
2.7 Количество агрегатов на весь объем работ определяется :
где: Q – объем работ, га; m – количество календарных дней
n = 300/1,0*7*10 = 4,29. Принимается 5 агрегатов.
Уточним количество дней, которое потребуется для выполнения всего объема работ 5 агрегатами: m = 300/1,0 *7*5 = 8,6 дней.
3. Подготовка агрегатов к работе
Подготовка трактора Т-40 к работе с косилкой КРН-21 заключается в следующем: колеса трактора устанавливают так, чтобы дорожный просвет был максимальный, а расстояние между серединами шин передних и задних колес (колея) – 1400…1500 мм. Снимают с тракторов скобу прицепа и колпак ВОМ. Гидромеханизмом трактора опускают навесные устройства в крайнее нижнее положение.
Разъединяют силовые рычаги, снимают их со шлицев поворотного вала и устанавливают задние концы продольных тяг на высоте 485 мм от земли до отверстий в сферических шарнирах. В таком положении надевают силовые рычаги на шлицы поворотного вала и соединяют их при максимальном подъеме (до 865 мм). Опускание навесного устройства ниже 485 мм ограничивают установкой хомутиков на штоке силового гидроцилиндра.
При навешивании КРН-2,1 трактор подают задним ходом к косилке. Опускают навесное устройство в крайнее нижнее положение, так чтобы шарниры задних концов продольных тяг расположились против рамы навески косилки. Рукоятку распределителя гидромеханизма ставят в «плавающее» положение. Механизм навески рамы косилки соединяют с центральной и продольными тягами навесного устройства трактора. Устанавливают шарнир карданной передачи косилки на ВОМ трактора и закрепляют его. Блокируют продольные тяги навесной системы, чтобы рама косилки не смещалась относительно продольной оси трактора. Гидромеханизмом поднимают косилку так, чтобы режущий аппарат не касался земли, и вертикальными тягами выравнивают раму в поперечном направлении, а верхней тягой в продольном. После настройки длина раскосов должна быть 515 мм, а верхней тяги 820 мм.
При подготовке косилки к работе необходимо отрегулировать горизонтальность режущего аппарата, высоту среза, положение режущего аппарата относительно шатуна и трактора, натяжение приводных ремней, положение полевой доски и отводящих прутков, давление башмаков на почву.
Перед началом работы косилку смазывают и обкатывают на месте в течение 5…10 мин вхолостую на малых оборотах коленчатого вала двигателя трактора с постепенным увеличением их до нормальных.
4. Подготовка поля
Подготовку поля сеноуборочными машинами начинают весной – убирают все, что мешает работе агрегата: камни, остатки скирд и т.д. Большие поля разбивают на загоны прямоугольной формы (размер загона должен соответствовать дневной выработке агрегата). Обкашивают загоны и поворотные полосы.
На полях, с длиной гона более 600 м применяют гоновые способы движения с направлением по часовой стрелке (рис.1). Длинная сторона загона на полях естественных трав должна совпадать с длинной стороной луга, а на полях, засеянных травами, – с направлением пахоты.
Ширина поворотной полосы:
Е = 2,8Rп + 0,5Ваг, м
где: Rп – минимальный радиус поворота агрегата зависит от ширины агрегата (1,1 Ваг), м; Ваг – ширина агрегата, м.
Е = 2,8*1,1*2,1 + 0,5*2,1 =7,5 м.
Рис. 1. Гоновые способы движения: а) круговой гоновый; б) с расширением прокосов.

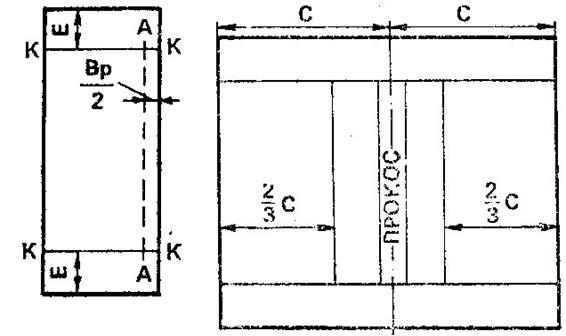

Рис.2. Подготовка поля: а) к круговому гоновому способу движения; б) с расширением прокосов
Оптимальная ширина загона, м
Sа = 16* Rn2 +2 Bаг* Lг, м
где: Lг – рабочая длина гона.
Sа = 16 2,312 + 2*2,1*1000 = 65,5 м
5. Работа агрегата в загоне
Подъехав к полю, производят регулировку косилки в зависимости от условий работы.
Режущий аппарат косилки должен располагаться в горизонтальной плоскости и опираться на почву башмаками. Это достигается изменением длины верхней тяги навесной системы трактора и натяжением пружин механизма уравновешивания.
Давление башмаков на почву регулируют компенсационными пружинами. Давление внутреннего башмака 0,27…0,7 кН, наружного – 0,10…0,.3 кН.,
Регулируют тяговый предохранитель гайкой. Он должен срабатывать при усилии 3 кН, приложенном посередине режущего аппарата.
При первом пробном проходе важно правильно выбрать скоростной режим работы косилки, добиваясь минимальных потерь при максимальной производительности.
Проехав 50…100 м, агрегат необходимо остановить и проверить качество его работы.
При загонном способе движения агрегат совершает прямолинейные ходы вдоль гона (рабочий ход) и совершает повороты (холостой ход) на конце гона. Для работы по схеме агрегат вразвал агрегат начинает работу с левой стороны загона, заезжая на расстоянии ½ Ваг, совершает рабочий ход, далее выполняет беспетлевой поворот на поворотной полосе по часовой стрелке. Выкашивая участок, агрегат выезжает через середину первого загона, и агрегат направляется по такой же схеме во второй загон.
При движении с расширением прокосов (рис. 1,б и 2,б), скашивание начинают с прокоса между смежными загонами, и последовательно расширяет его, выкашивая длинные стороны первого и второго загонов. Когда ширина прокосов достигнет ширины каждой из оставшихся нескошенных частей первого и второго загонов, докашивают с обеих сторон первый, а затем второй загон.
При выезде из загона и во время поворота агрегата, привод на режущий аппарат необходимо отключать.
При завершении работ необходимо обработать поворотную полосу за два прохода агрегата.
6. Показатели использования и эксплуатационные затраты
6.1 Сменная производительность агрегата
Wсм = 0,1* Bр* vр*Тр = 0,1* Bр* vр* tсм* τ , га/см
Wсм3 = 0,1*2,1*0,98 *7,74*7*0,8 = 8,92
6.2 Расход топлива
G = Gсм/ Wсм = (Gр*Тр + Gхх*Тхх)/ Wсм, кг/га
где: Gр, Gхх, – расход топлива при рабочем движении и на холостом ходу, кг/ч; Тр, Тхх, – время затраченное на выполнение работы и холостого хода, ч.
G = (9,4 * 5,6 + 3,1 *1,4)/8,92 = 6,38
6.3 Затраты рабочего времени
Затраты рабочего времени на единицу выполненной работы
Зт = Р/ Wч, чел.-ч/га
где: Р – число работающих на агрегате, чел.
6.4 Эксплуатационные затраты
Эз =Сз +Са +Стр.то + Ст, руб/га
где: Сз – заработная плата механизаторов; Са – амортизационные отчисления; Стр.то – затраты на текущий ремонт и техническое обслуживание; Ст – затраты на топливо и смазочные материалы.
Сз = nz/Wч , руб/га
где: n – число рабочих, обслуживающих агрегат; z – оплата рабочих по соответствующему тарифному разряду (по 8 разряду 5,62) руб/ч.
Сз = 1*5,62/1,27 = 4,43
Са = А / Wч, руб/га
где:; А – сумма амортизационных отчислений трактора и схм, руб/ч.
Са = (7,6 + 5,2) /1,27 = 10,08
Аналогично определяются затраты на текущий ремонт и техническое обслуживание
Стр.то =(8,3 + 3,8) /1,27 = 9,53
где: Цт – комплексная цена топлива, руб/га
Ст = 9 * 6,38= 57,42
Находим сумму всех затрат
Эз = 4,43 + 10,08 + 9,53 + 57,42 = 81,46 руб/га
7. Контроль и оценка качества
Оценка качества скашивания трав
Показатель | Метод определения | Инструменты и приспособления | Отклонение (допуски) | Балл | Исполнитель | Периодичность |
Высота среза | Замеряют высоту среза стерни по ходу агрегата через 10 м, а по ширине – в двух местах, расположенных на ¼ захвата от делителя. Подсчитывают среднюю высоту по 10 замерам. | Линейка, сажень | Агроном, тракторист | 2-3 раза в смену | ||
Равномерность укладки растений в прокос или валок | Визуально | Агроном, тракторист | 2-3 раза в смену | |||
Потери травы, % | Визуально | Рамка 0,5м 2 или 1м 2 | Агроном, тракторист | 2-3 раза в смену |
Безопасность механизатора при работе на машинно-тракторных агрегатах зависит главным образом от соблюдения требований безопасности при эксплуатации самих машин. К началу работ МТА должен быть исправным, и укомплектован необходимым оборудованием.
Необходимо следить, чтобы перед пуском и во время работы никто не находился впереди агрегата. При остановке агрегата обязательно выключать привод рабочих органов. Движение начинать с подачи звукового сигнала.
Регулировать, смазывать, очищать от травы рабочие органы и устранять неисправности можно только при выключенном двигателе.
С целью недопущения загрязнения скошенной травы горюче смазочными материалами, заправку МТА производить за пределами поля.
