Способ выбора эксплуатации скважин

Способы эксплуатации нефтяных и газовых скважин

Энергия пласта также играет немаловажную роль в выборе способа эксплуатации скважины, поэтому нефтяные и газовые продукты могут быть извлечены посредством фонтанного, насосного или газлифтного способа эксплуатации. Все эти разновидности способов известны под общим наименованием – механизированная добыча полезных ископаемых (нефти и газа).

Фонтанный способ

Данный способ эксплуатации нефтяной скважины подразумевает поднятие жидкостей от забоя наверх по всей скважине, стимулятором чего будет только энергия нефтяных пластов. К преимуществам такого способа относится его высокая экономичность, поскольку подъем происходит естественным путем и не требует дополнительной траты сил и времени на это. Особое оборудование при этом способе эксплуатации также не требуется, и можно сэкономить как на его стоимости, так и на техническом обслуживании. Для обустройства фонтанирующей скважины потребуется головка для колонны, арматуры и линия выкидного типа из наземной техники, а также сама колонна из подземной. Трубы НКТ опускаются до верхних отверстий, образованных перфорацией. Трубы необходимы для обеспечения поднятия жидкости наверх по скважине, а также ряда других работ:

• Регулировка режима функционирования.
• Обеспечение работ по изучению скважины.
• Устранение отложений смолы и парафинов.
• Технологические мероприятия.
• Защита скважинной колонны от воздействия коррозии.
• Устранение пробок из песчаного материала.
• Процесс глушения скважины, который проводится перед проведением ремонтных работ в стволе.
• Защита от высокого давления и его перепадов.

Газлифтный способ

Существует две разновидности газлифтного способа эксплуатации нефтяной скважины: с компрессорами и без них. К плюсам такого способа можно отнести следующие качества:

• Техника для работы находится над землей, и ее проще обслуживать и проводить по мере надобности ремонтные работы.
• Конструкция техники достаточно проста в эксплуатации.
• Подъем жидкости можно производить в большом размере, и это не зависит от глубины ствола или ширины колонны.
• Дебит нефтяного продукта можно контролировать и задавать самостоятельно, для чего потребуется менять объем газа для подачи в скважину.
• С помощью газлифтового способа эксплуатации можно проводить эксплуатацию нефтяных или газовых скважин, которые были залиты водой или оказались пробурены в слоях с высоким содержанием песка.
• Исследовательские мероприятия в скважинах проводятся быстрее и проще.

Конечно, данный способ эксплуатации нефтяных и газовых скважин имеет и ряд недочетов. Так, в процессе эксплуатации требуется регулярно менять трубы НКТ, подъемник, эксплуатируемый в работе, имеет невысокий коэффициент полезного действия. Кроме того, создание компрессорных систем обходится недешево, а на тонну добываемых ископаемых приходятся высокие затраты электричества.

Насосная эксплуатация скважин

• Штанговое глубинное оборудование.
• Центробежный насос с электроприводом.
• Погружной штанговый либо насос с электроприводом.
• Диафрагменное устройство.

Особенности эксплуатации с помощью штангового насоса

• Невысокая подача.
• Ограничение по спуску оборудования.
• Ограничение по углу уклона ствола скважины.

При этом способе эксплуатации конструкция простого насоса состоит из цилиндра и плунжера с клапаном по типу шара-седла, благодаря которому обеспечивается подъем жидкости и исключается ее течение вниз. Также в конструкции может быть всасываюший клапан – он установлен ниже цилиндра. Штанговый насос работает посредством передвижений плунжера, на который воздействует привод. В насосе проходит верхняя штанга, она прикреплена к головке балансировочного элемента. Ключевые части штангового насоса:

• Рама.
• Четырехгранная пирамидообразная стойка.
• Балансировочный элемент.
• Траверса.
• Редуктор с противовесными элементами.
• Салазка поворотного типа.

Штанговый насос может быть вставного типа или невставного. Первые опускаются в ствол скважины в уже готовом виде, а до того по НКТ вниз погружается замок. Для замены оборудования не нужно несколько раз спускать или поднимать трубы. Что касается невставных разновидностей, то их можно спустить в наполовину готовом виде. Если такой насос требуется отремонтировать или поменять, нужно поднимать его по частям: сначала поднимается плунжер, а затем НКТ. Оба вида имеют и плюсы, и минусы, и выбор должен происходить с учетом конкретных условий предстоящей эксплуатации.

Особенности эксплуатации с помощью центробежного насоса с электроприводом

К ключевым узлам относятся следующие элементы:

• Сам насос, который состоит из нескольких секций и ступеней, а также колес и стальной трубы.
• Электрический мотор погружного типа, который заполняется маслом.
• Защита от воздействия влажности: она находится между двумя предыдущими элементами, защищая электромотор и передавая вращательный момент на насос.
• Кабель для подачи электричества от подстанции. Его структура должна быть защищена бронированным слоем, на земле до уровня спуска его сечение должно иметь круглую форму, а от погружного элемента – плоскую.

К дополнительному оборудованию, используемому в этом случае для эксплуатации нефтяных и газовых скважин, относятся следующие элементы:

• Газовый сепаратор, который эксплуатируется с целью уменьшить объем поступающих газов в насосное оборудование. В случае, если понижать этот показатель нужды нет, то можно применять вместо сепаратора обычный модуль для подачи жидкости в насос.
• Система термического типа с манометром (ТМС). Она сочетает функции измерения температурного режима и показателей давления внутри среды, в которой в настоящее время находится электронасос.

Данная установка должна монтироваться прямо в процессе спуска конструкции в ствол скважины. Сбор элементов производится в последовательном порядке, по направлению снизу наверх, в том числе и соединение кабеля с установкой и к трубам. Крепление осуществляется посредством металлических особых поясов; кабель, ведущий на поверхность, подключается к трансформатору и станции, которая выполняет функцию управления.

Кроме указанных элементов, колонна труб НКТ должна быть оснащена парой клапанов – сливным и обратного хода. Они установлены над насосом. Клапан обратного хода применяется в системе насоса для подачи жидкости в НКТ перед началом функционирования насосной станции. Этот клапан также не дает жидкости пролиться вниз из-за высокого давления. Что касается сливного клапана, то этот элемент устанавливается над предыдущим и применяется для слива жидкостей, который необходимо осуществить перед поднятием наверх оборудования.

Достоинства электрических центробежных насосов достаточно обширны и выделяют их по сравнению с глубинными аналогами штангового типа:

• Легкость конструкции наземной техники, а также упрощенная схема ее функционирования.
• Возможность откачивать большие объемы жидкости из ствола нефтяной или газовой скважины.
• Возможность успешной эксплуатации на большой глубине (более 3 км).
• Длительное время эксплуатации и минимальные нужды в ремонте, а также долгие промежутки действия между плановыми ремонтными работами.
• Исследования внутри нефтяной и газовой скважины могут быть осуществлены без поднятия оборудования на поверхность.
• Повышенная легкость процесса удаления парафиновых отложений, которые оседают на стенках НКТ.

Эксплуатация электрических центробежных насосов погружного типа возможно в скважинах, которые имеют определенный угол наклона, а также горизонтальное строение. Кроме того, они могут эксплуатироваться в скважинах с высокой обводненностью, в скважине с высоким содержанием брома в воде, а также для откачки растворов на основе кислот и солей. На современном рынке существуют разновидности, которые могут функционировать в одной скважине на разных уровнях с обсадными колоннами. В ряде случаев центробежные погружные насосы могут эксплуатироваться и для откачки воды из пластов горной породы, чтобы поддержать нужный уровень давления в них. Таким образом, спектр эксплуатации электрических насосов погружного типа для обеспечения работы скважины представляет собой наиболее широкую область, и оборудование данного вида может эксплуатироваться наиболее эффективно.

Источник

Большая Энциклопедия Нефти и Газа

Выбор — способ — эксплуатация — скважина

Выбор способов эксплуатации скважин составляет одну из важнейших задач комплексного проектирования разработки нефтяных месторождений, тесно взаимосвязанную с другими элементами проекта и существенно влияющую на них и все показатели добычи нефти. Этот принцип заложен в основу всех современных методик составления технологических схем и проектов разработки, хотя он нередко выполняется не в полной мере. [1]

Выбор способа эксплуатации скважин , устьевого и внутрисква-жинного оборудования, обосновывается в проектных документах, составленных в БашНИПИнефти. На основе соответствующих многовариантных расчетов определяются наиболее эффективные способы механизированной добычи нефти, обладающих относительно близкими характеристиками, с учетом конкретных условий разреза скважин и всей залежи в целом. [2]

Выбор способов эксплуатации скважин составляет одну из важнейших задач комплексного проектирования разработки нефтяных месторождений, тесно взаимосвязанную с другими элементами проекта и существенно влияющую на них и все показатели добычи нефти. Этот принцип заложен в основу всех современных методик составления технологических схем и проектов разработки, хотя он нередко выполняется не в полной мере. [3]

Однако выбор способов эксплуатации скважин в проектах разработки в настоящее время осуществляется без достаточного обоснования. Такое положение часто приводит к серьезным осложнениям и неоправданным затратам. В связи с этим в книге рассмотрены состояние и возможные пути совершенствования методов выбора оптимальных способов добычи нефти в различных горно-геологических условиях. [4]

При выборе способа эксплуатации скважин в качестве основных показателей необходимо рассматривать технические, технологические, эксплуатационные, экономические и социальные Предварительный выбор может быть произведен на основе обобщенных параметров, используя ранговый подход. [5]

На практике, при выборе способа эксплуатации скважин рассматривают технологические показатели, определяющие области их применения. Очевидно, что на основе только этого критерия невозможно однозначно определить, какой способ будет оптимальным. К тому же эффективный способ эксплуатации с технологической точки зрения может не иметь адекватного экономического эффекта. [6]

Существует целый ряд критериев для выбора способа эксплуатации скважин . [7]

Помимо перечисленных факторов, при выборе способа эксплуатации скважин важно также учесть работоспособность оборудования ( межремонтный период) и возможность обслуживания его. [8]

В подсистеме подбора оборудования решаются задачи выбора способа эксплуатации скважин , подбирается оборудование в эксплуатационных и нагнетательных скважинах, его потребность в объеме и типоразмерах по годам разработки и характерным участкам площади месторождения. [9]

Следующая программа, данные для которой также вызываются программой управления заданиями, производит выбор способов эксплуатации скважин в каждом расчетном участке по годам разработки. Для этого в банк данных предварительно записывается матрица способов эксплуатации. [10]

Однако для конкретной скважины граница интервалов может значительно отличаться, поэтому для принятия решений о выборе способа эксплуатации скважины необходим расчет на основе данных по этой скважине. [11]

Геолого-физические особенности залежей углеводородов Зайкинской группы месторождений требуют иного подхода к выбору технологии добычи нефти и выбору способов эксплуатации скважин . [12]

Обосновываются давления на устьях добывающих скважин, предельные давления фонтанирования и условия перевода скважин на мехдобычу, выбор способов механизированной эксплуатации скважин путем сравнения их технических характеристик с выдачей исходных данных для дальнейших экономических расчетов ( в том числе при формировании проектных вариантов разработки), а также ограничений на имеющиеся ресурсы оборудования и рабочих агентов. [13]

Важной частью планирования является разработка различных геолого-технических мероприятий по улучшению технологического процесса добычи нефти по отдельным скважинам и но пласту в целом, а также выбор опгимального способа эксплуатации скважин . Для пластов с режимом растворенного газа ( и режимом газовой шапки) и для истощенных пластов, эксплуатируемых при помощи вторичных методов добычи нефти, планирование обычно производится с применением коэффициента падения ( изменения) дебита. В этом случае коэффициент падения вычисляют по данным фактической эксплуатации за прошедшее время методами математической статистики с учетом мероприятий, предусматривающих дальнейшее улучшение технологии добычи нефти и организации производства на промысле. [14]

В последние десятилетия и особенно в последние годы в связи с перемещением центра нашей нефтедобывающей промышленности с юга на восток и на северо-восток страны, природный фактор приобретает все более важное значение в выборе способа эксплуатации скважин и системы сбора и подготовки их продукции. Тяжелые природные условия в новых районах определяются: морозами, достигающими 50 — 60 С ниже нуля, снежными заносами, при которых толщина снежного покрова измеряется метрами, очень длинной зимой и коротким ( два-три месяца) летом; расположением значительной части продуктивных пластов под болотами, озерами, реками и их поймами, затопляемыми на длительное время паводковыми водами; бездорожьем; очень коротким световым днем в зимнее время года. [15]

Источник

Эксплуатация нефтяных и газовых скважин. Способы эксплуатации скважин

Все известные способы эксплуатации скважин подразделяются на следующие группы:

1) фонтанный, когда нефть извлекается из скважин самоиз-ливом;

2) с помощью энергии сжатого газа, вводимого в скважину извне;

3) насосный — извлечение нефти с помощью насосов различных типов.

Выбор способа эксплуатации нефтяных скважин зависит от величины пластового давления и глубины залегания пласта.

Фонтанный способприменяется если пластовое давление велико. В этом случае нефть фонтанирует, поднимаясь на поверхность по насосно-компрессорным трубам за счет пластовой энергии. Условием фонтанирования является превышение пластового давления над гидростатическим давлением столба жидкости, заполняющей скважину.

Устройство скважины для фонтанной добычи нефти показано на рис. 7.12.

Нефть поступает в нее из пласта через отверстия в колонне эксплуатационных труб 1. Внутри эксплуатационной колонны находятся насосно-компрессорные трубы 2. Нефть поступает в них через башмак 3. Верхний конец насосно-компрессорных труб через фланец 4 соединяется с фонтанной арматурой 5. Фонтанная арматура представляет собой систему труб с задвижками. К этой системе присоединен штуцер 6, представляющий собой стальную болванку с цилиндрическим каналом малого сечения. Назначение штуцера заключается в ограничении притока нефти в скважину путем дросселирования давления на выходе из нее.

	Рис 7 12. Устройство скважины для фонтанной добычи нефти: 1 — эксплуатационная колонна; 2 — насосно-компрессорные трубы; 3 — башмак; 4 — фланец; 5 — фонтанная арматура; 6 — штуцер
	Рис. 7 13. Устройство скважины для компрессорной добычи нефти: 1 — обсадная труба, 2 — подъемная труба; 3 — воздушная труба
	Рис. 7.14. Механизм компрессорной добычи нефти

Установка штуцера позволяет обеспечить длительную и бесперебойную работу скважины в фонтанном режиме. Кроме того, благодаря низким скоростям притока нефти, уменьшается загрязнение скважины частицами породы.

Из штуцера пластовая нефть попадает в сепаратор (или трап), где происходит ее разделение на нефть и нефтяной газ.

Фонтанный способ эксплуатации нефтяных скважин применяется на начальном этапе разработки месторождений.

Все газовые скважины эксплуатируются фонтанным способом. Газ поступает на поверхность за счет пластового давления.

Компрессорнымназывается способ эксплуатации нефтяных скважин, при котором подъем жидкости из пласта на поверхность осуществляется сжатым газом, нагнетаемым в колонну подъемных труб.

Устройство скважины для компрессорной добычи нефти показано на рис. 7.13.

При компрессорном способе в скважину опускают две соос-ные трубы. Внутреннюю 2, по которой смесь извлекается наверх, называют подъемной,а наружную 3, по затрубному пространству между которой и трубой 2 в скважину под давлением подается газ, —воздушной.Подъемная труба короче воздушной.

Механизм компрессорной добычи нефти следующий (рис. 7.14). При закачке газа в скважину нефть сначала полностью вытесняется в подъемную трубу. После этого в подъемную трубу проникает закачиваемый газ. Он смешивается с нефтью, в результате чего плотность смеси в подъемной трубе становится значительно меньше плотности нефти. Вследствие этого чтобы уравновесить давление, создаваемое столбом нефти между трубами 1 и 3, столб смеси в подъемной трубе 2 удлиняется, достигает поверхности земли и поступает в выкидную линию скважины.

В зависимости от того какой газ под давлением закачивается в скважину различают два способа компрессорной добычи нефти: газлифт (рабочий агент — природный газ) и эрлифт (рабочий агент -воздух). Применение эрлифта менее распространено, т.к. при контакте с воздухом нефть окисляется.

Для закачки газа в скважину сооружают специальные газлиф-тные компрессорные станции.

Достоинствами компрессорного способа эксплуатации нефтяных скважин являются:

1) отсутствие подвижных и быстроизнашивающихся деталей (что позволяет эксплуатировать скважины с высоким содержанием песка);

2) доступность оборудования для обслуживания и ремонта (поскольку все оно размещается на поверхности земли);

3) простота регулирования дебита скважин. Однако у способа имеются и недостатки:

1) высокие капитальные вложения на строительство мощных компрессорных станций и разветвленной сети газопроводов;

2) низкий к.п.д. газлифтного подъемника и системы «компрессор-скважина».

Для уменьшения капиталовложений там, где возможно, в нефтяную скважину подают под давлением без дополнительной компрессии газ из газовых пластов. Такой способ называют бескомпрессорным лифтом.

В зависимости от конкретных условий месторождений и геолого-технических характеристик скважин применяют непрерывный и периодический газлифтные способы эксплуатации. При периодическом газлифте подача газа в скважину периодически прерывается с тем, чтобы в ней накопилось необходимое количество жидкости. Таким образом, эксплуатируют скважины с низкими забойным давлением и коэффициентом продуктивности. При низком забойном давлении, но высоком коэффициенте продуктивности применяют тот из двух способов, который имеет лучшие показатели (например, меньший расход нагнетаемого газа).

Принципиальная схема газлифтного цикла приведена на рис. 7.15.

При наличии газовой скважины высокого давления реализуется бескомпрессорный лифт. Газ из скважины 1 через газовый сепаратор 2 подается в теплообменник 3. Нагретый газ после дополнительной очистки в сепараторе 4 проходит через газораспределительную батарею 5 и направляется к газлифтным скважинам 6. Продукция скважин направляется в газонефтяной сепаратор 7, после которого нефть поступает в коллектор, а газ, содержащий капельки нефти проходит дополнительную очистку в сепараторе 8 и после сжатия в компрессорной станции 9 поступает в систему промыслового сбора.

Если газовой скважины высокого давления нет, то для газлифта используется попутный нефтяной газ. После компримирования газ из компрессорной станции 9 последовательно проходит теплообменник 3, газовый сепаратор 4 и так далее, пока вновь не поступит на станцию 9. В данном случае используется замкнутый газлифтный цикл, при котором нагнетаемый в скважины газ многократно используется для подъема жидкости.

При насосном способеэксплуатации подъем нефти из скважин на поверхность осуществляется штанговыми и бесштанговыми насосами.

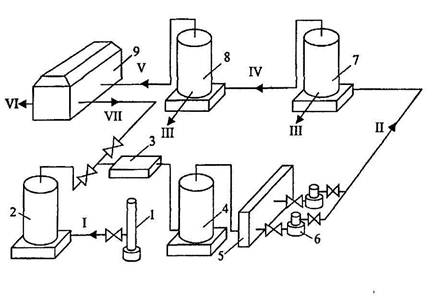

Рис. 7.15. Схема газлифтного цикла при добыче нефти:

1 — газовая скважина высокого давления; 2,4,8 — газовый сепаратор;

3 — теплообменник; 5 — газораспределительная батарея; 6 — газлифтная

скважина; 7 — газонефтяной сепаратор; 9 — компрессорная станция

I — газ высокого давления из газовой скважины; II — продукция

газлифтной скважины; III — нефть; IV — газ низкого давления,

содержащий капельную нефть; V — газ низкого давления, очищенный от

нефти; VI — сжатый газ в систему промыслового сбора; VII — газ высокого

давления после компрессорной станции

Штанговый насоспредставляет собой плунжерный насос специальной конструкции, привод которого осуществляется с поверхности посредством штанги (рис. 7.16).

В нижней части насоса установлен всасывающий клапан 1. Плунжер насоса, снабженный нагнетательным клапаном 2, подвешивается на насосной штанге 3. Верхняя часть штанги пропускается через устьевой сальник 5 и соединяется с головкой балансира 6 станка-качалки. При помощи кривошипно-шатунного механизма 7 головка 9 балансира передает возвратно-поступательное движение штанге 3 и подвешенному на ней плунжеру. Станок приводится в действие электродвигателем 8 через систему передач.

Работает насос следующим образом. При ходе плунжера вверх верхний клапан 2 закрыт, так как на него действует давление вышележащего столба жидкости и плунжер работает как поршень, выталкивая нефть на поверхность. В это же время открывается приемный клапан 1 и жидкость поступает в цилиндр насоса. При ходе плунжера вниз нижний клапан закрывается, а верхний открывается и через полый плунжер жидкость выдавливается из цилиндра насоса в насосные трубы 10.

При непрерывной работе насоса в результате подкачки жидкости уровень последней в насосных трубах поднимается до устья и она поступает в выкидную линию через тройник 4.

Недостатками штанговых насосов являются громоздкость, возможность обрыва штанг, ограниченность применения в наклонных и сильнообводненных скважинах, недостаточно высокая подача, небольшие (до 2 км) глубины эксплуатации.

В связи с этим в последние годы при эксплуатации нефтяных скважин все шире применяются бесштанговые насосы(погружные электроцентробежные насосы, винтовые насосы и др).

Схема установки в скважине погружного электроцентробежного насоса(ЭЦН) приведена на рис. 7.17. Она включает центробежный многоступенчатый насос 1, погружной электродвигатель 2, подъемные трубы 3, обратный клапан 4, устьевую арматуру 5. Бронированный кабель для питания электродвигателя и источник электропитания на схеме условно не показаны.

Принцип действия установки следующий. Электрический ток из промысловой сети через автотрансформатор и станцию управления по бронированному кабелю поступает к электродвигателю 2. Вращая вал насоса 1, электродвигатель приводит его в действие. Всасываемая насосом нефть проходит через фильтр (на схеме не показан) и нагнетается по подъемным трубам 3 на поверхность. Чтобы нефть при остановке агрегата не сливалась из подъемных труб в скважину, в трубах над насосом смонтирован обратный клапан 4.

Рис. 7.16. Схема добычи нефти с помощью

1 — всасывающий клапан; 2 — нагнетательный клапан; 3 — штанга; 4 — тройник; 5 — устьевой сальник; 6 ь балансир станка о качалки; 7 — кривошипно -шатунный механизм; 8 -электродвигатель; 9 — головка балансира; 10 — насосные трубы

Рис. 7.17. Схема установки ЭЦН в скважине: 1 — центробежный многоступенчатый насос; 2 — погружной электродвигатель; 3 — подъемные трубы; 4 — обратный клапан: 5 — устьевая арматура

Погружной электроцентробежный насос представляет собой набор отдельных ступеней, в каждой из которых имеется свой ротор (центробежное колесо) и статор (направляющий аппарат).Роторы отдельных ступеней посажены на один вал, жестко соединенный с валом погружного электродвигателя.

Каждая из ступеней ЭЦН развивает напор 3. 5.5 м. Поэтому для обеспечения напора в 800. 1000 м в корпусе насоса монтируют 150. 200 ступеней.

Существенными недостатками электроцентробежных насосов являются их низкая эффективность при работе в скважинах с дебитом ниже 60 м’/сут; снижение подачи, напора и кпд при увеличении вязкости откачиваемой смеси, а также при увеличении свободного газа на приеме насоса.

Погружные винтовые насосыстали применяться на практике сравнительно недавно. Винтовой насос — это насос объемного действия, подача которого прямопропорциональна частоте вращения специального винта (или винтов). При вращении винт и его обойма образуют но всей длине ряд замкнутых полостей, которые передвигаются от приема насоса к его выкиду. Вместе с ними перемещается и откачиваемая жидкость.

Применение винтовых насосов особенно эффективно при откачке высоковязкой нефти. Схема их установки в скважине такая же как и при применении ЭЦН.

Для насосной эксплуатации скважин используются также диафрагменные, гидропоршневые и струйные насосы.

Нефтяные, газовые и газоконденсатные скважины оснащены специальным подземным и наземным оборудованием. К подземномуотносится оборудование забоя и оборудование ствола скважины, а к наземному— оборудование устья, прискважинные установки и сооружения.
