Узлы часть 1. Базовые узлы

Существует множество разных узлов со схожим и различным применением (К. Ашлей описал их около 700 видов). Такое огромное разнообразие связано с тем, что верёвка применялась человеком с момента его выхода из пещер (хотя даже раньше), а верёвка без узлов почти бесполезная штука. Вот и придумывались узлы, сначала простые и не надёжные, со временем более изощрённые, удобные и надёжные. И со временем их и стало такое множество что знать их все просто невозможно. Но можно выучить основные, которые удовлетворят любые запросы.

Итак, для начала вы должны запомнить, что каждый узел ослабляет верёвку на 30-60%, а это не мало. Ослабление тем больше, чем сильнее веревка перегибается и сдавливается. Это из-за того, что в месте перегиба нагрузка на волокна распределяется неравномерно, самые большие напряжения испытывают те волокна, которые расположены на внешнем радиусе изгиба. Поэтому старайтесь не вязать лишних узлов, а также соизмеряйте нагрузку на верёвку с конкретным узлом.

Так, если нагрузка, которую будет испытывать верёвка не велика, то можно применять более простые и легковяжущиеся узлы, в которых она будет значительно перегибаться. Но когда дело касается серьезного веса, либо, когда от прочности верёвки зависит жизнь и здоровье человека, то необходимо применять более надежные узлы, о которых я и расскажу. К тому-же не стоит забывать, что некоторые узлы могут затягиваться настолько, что их потом так просто не развязать. А особенно трудно когда верёвка под нагрузкой.

Встречный проводник

Один из древнейших узлов. Может применяться для связывания веревок как одного, так и разного диаметра, неплохо держит, легко вяжется и не «ползет». Также, это практически единственный узел, который подходит для связывания лент.

Недостатки: значительное ослабление верёвки, а также очень сильное затягивание вплоть до невозможности развязать.

Рекомендую применять его для связывания лент и сочетаний лента-верёвка, а также для постоянных оттяжек.

Прямой

В «Книге узлов Ашлея» (Нью-Йорк, 1977) о прямом узле говорится следующее: «Раньше этот узел имел на флоте конкретное назначение — им связывали риф-сезни парусов, когда брали рифы. Прежде моряки никогда не применяли его для связывания двух канатов, если последние были разной толщины или выделки. Им нельзя пользоваться для соединения двух тросов, которые будут подвержены сильной тяге. Этот узел ползёт и опасен, когда намокнет. После завязывания узла каждый его ходовой конец нужно прихватывать линём к коренному концу.»

Этот узел применяется для соединения двух верёвок одинакового диаметра. Он легко вяжется и может быть относительно легко развязан, для этого нужно сильно и резко дернуть за ходовой или коренной конец одного из канатов. Использование без контрольных узлов не допустимо.

Недостатки: сильно затягивается, самопроизвольно развязывается (особенно на скользких, мокрых и обледенелых верёвках), требует контрольных узлов.

Рекомендую при помощи прямого узла делать неответственные соединения верёвок одного диаметра, при этом не забывая о «контрольках».

Стремя (выбленочный)

Издавна этот узел применялся в морском деле для крепления к вантам выбленок – поперечных отрезков смоленого троса, которые служили ступеньками для подъема на мачту, отсюда и получил свое название. А в незатянутом варианте он похож на стремя.

Применяется в качестве опоры для ног, в том числе и в середине верёвки. Им очень удобно крепить верёвку к гладким поверхностям, таким, как мачта, бревно, ветка и т.д. Стремя никогда не затянется намертво и его даже не нужно развязывать, достаточно просто снять верёвку и узел сам распадется. Если в качестве коренного (нагруженного) конца используется один конец верёвки, то нужна «контролька» завязанная ходовом (свободным) концом.

Недостатки: может «ползти» при переменных нагрузках.

Стремя может быть завязано двумя способами – с использованием петель и одним концом. При создании опоры для ноги, а также креплении на открытом бревне, удобно вязать узел с использованием петель. Для этого нужно взять верёвку двумя руками и одновременно скрутить её, чтоб образовались две петли как на фото снизу и дальше наложить одну на другую.

Завязывание стремени при помощи петель

Когда-же опора не имеет свободного конца стремя нужно завязывать вторым способом — одним концом.

Завязывание стремени одним концом

Узел на опоре будет иметь следующий вид:

Стремя в затянутом виде

Можно одним из концов верёвки сделать ещё один оборот вокруг опоры, тогда узел будет крепче держать.

Встречная восьмерка (фламандский узел)

Узел возник в Европе около 800 лет назад, применялся в мореходстве для скрепления двух концов троса или каната, на суше с его помощью удлиняли бельевые верёвки.

Встречная восьмерка очень крепкий и надежный узел, не «ползёт» и не сильно уменьшает прочность верёвки. Применяется для связывания верёвок одинакового и разного диаметра, хорошо подходит для связывания рыболовной лески. Хорошо использовать для создания утолщений на верёвке.

Недостатки: медленно вяжется и сильно (хоть и не «намертво») затягивается.

Восьмёрка (фламандская петля)

Разновидность фламандского узла, очень надёжный и распространенный, сильно не затягивается и не «ползёт». Восьмёрка применяется, главным образом для создания надежной петли и для организации связок в альпинизме. Она может быть завязана в середине верёвки.

Простой штык

Достаточно распространенный морской узел, возник в Европе приблизительно сто лет назад. Узел настолько надежен, что даже корабли королевской флотилии привязывались им к причалам.

Простой штык, несмотря на свою простоту, выдерживает огромную нагрузку, никогда не затягивается и может быть легко развязан. Применяется для привязывания верёвки к опоре, проушинам, кольцам и т.д. Необходимо на свободном конце вязать контрольный узел.

Недостатки: узлы штыка «ползут», необходим контрольный узел.

Рекомендую использовать его для крепления к опоре там, где верёвка испытывает значительные нагрузки (например, при наведении переправы).

Булинь

Этим узлом восхищаются люди, имевшие дело с вязанием тросов. А английская морская наука называет его «королевским» узлом. Исследования показывают, что булинь получил широкое распространение на флоте в Древнем Египте и Финикии ещё несколько тысячилетий назад.

Булинь считают одним из наиболее древних и совершенных морских узлов. Он обладает уникальными свойствами, никогда не затягивается намертво и самопроизвольно не развязывается, не портит верёвку под тяжестью и очень просто завязывается. Применим ко всем типам верёвок и канатов.

Булинь применяется для крепления верёвки к опоре, проушинам, кольцам и так далее. Может использоваться для вязания незатягивающейся петли. Необходим контрольный узел.

Недостатки: может «ползти» при переменных нагрузках, требует контрольный узел.

Прусик

Придуманный Карлом Прусиком в 1931 году, относится к схватывающим узлам и применяется для страховки альпинистов при вертикальном подъёме. При срыве узел затягивается на основной верёвке предохраняя от падения. Прусик работает в оба направления и при подъёме руку нужно держать строго под узлом. Плохо работает на мокрой или обледенелой верёвке. Кроме страховки может быть применен для непосредственного подъёма (вместо жумара) и для натяжения каната методом полиспаста. Завязывается репшнуром диаметром 6-7 мм. вокруг 9-14 мм. верёвки. Желательно вязать 3-4 витка.

Недостатки: не всегда срабатывает при срыве, особенно на обледенелой верёвке и при жестком репшнуре.

Шкотовый и брамшкотовый

Данный узел является узкоспециализированным морским узлом. Он был придуман и применялся для фиксации шкот в кренгельсе парусного полотна. Отсюда он и получил свое название. Широкое распространение шкотовый узел получил в 15 веке, когда появились новые парусные системы.

Шкотовый узел очень удобный для привязывания троса к готовой петле, под большой нагрузкой не портит верёвку. Вяжется он очень легко и быстро, а под нагрузкой не затягивается. Его важной особенностью есть то, что работает узел только при постоянной нагрузке. При переменной «ползёт», а без нагрузки самопроизвольно развязывается. Применяется для связывания верёвок одинакового и разного диаметра, привязывания верёвки к готовой петле или кольцу. Обязательно требуется наличие контрольных узлов на ходовых концах обоих верёвок.

Брамшкотовый узел, это дальнейшее развитие шкотового, на изображении он последний. Для его завязывания необходимо сделать ещё один оборот прикрепляемой верёвки вокруг петли. Этот узел более надёжный чем шкотовый и сохраняет все его положительные и отрицательные качества.

Недостатки: работают эти узлы только при постоянной нагрузке, при переменной «ползут», требуют контрольных узлов.

Академический

Этот узел произошёл от прямого, при этом он имеет ещё один оборот верёвки вокруг основного каната. Применяется он для связывания верёвок разного диаметра, при этом хорошо держит и относительно легко развязывается. Можно применять большее количество витков (до 4). При переменных нагрузках «ползёт», но, в отличии от шкотового, при снятии нагрузки самопроизвольно не развязывается. Требует контрольных узлов. Этот узел запрещено применять для организации навесных переправ.

Недостатки: «ползет» при переменных нагрузках, требует контрольных узлов.

Следующие части (Узлы часть 2. Более продвинутые узлы, Узлы часть 3. Более редкие, но полезные узлы.) будут посвящены полезным, но более сложным узлам, знать которые тоже полезно. Но для начала необходимо хорошо изучить эти, основные узлы и уметь применять их на практике.

Источник

«Уроки макраме»

Виды узлов и их применение

Узлы — это способы соединения веревок, лент, рыболовных лесок, различных нитей и т.п., способы образования петель и привязывания веревок к различным предметам. Кроме того, узлом называется само соединение веревок.

Узлов существует огромное количество. В данной статье приведены узлы, которые могут пригодится во время занятия туризмом.

Узлы можно разделить на категории по их применению:

• узлы для связывания веревок одинакового диаметра;
• узлы для связывания веревок разного диаметра;
• узлы для привязывания веревок к опоре;
• узлы для страховки (незатягивающиеся петли);
• специальные узлы;
• вспомогательные узлы.

Узлы для связывания веревок одинакового диаметра

Веревочный узел для соединения веревок и тросов. Завязать такой узел совсем несложно, однако его можно использовать только при небольших нагрузках на веревку.

Он пользуется популярностью среди моряков, альпинистов и тех, кто часто упаковывает подарки.

Полезная рифма, чтобы запомнить последовательность: Правый над левым и левый над правым — будет ваш узел крепким и бравым.

Если вы не правильно завяжете прямой узел — у вас получится «бабий» узел

Берем две веревки одинакового диаметра, на конце одной вяжется простой узел (или восьмерка как на рисунке), затем второй веревкой навстречу ходовому концу первой веревки полностью повторяем узел, чтобы он получился двойным и ходовые концы выходили в разные стороны. После этого узел затягивается, контрольные узлы обычно не вяжутся.

Грейпвайн, двойной рыбацкий узел, или кровавый узел

Надежный узел. Под нагрузкой сильно натягивается. Применяется для связывания веревок одинакового диаметра.
Две веревки одинакового диаметра накладываются друг на друга, завязывается как бы двойной контрольный узел с одной стороны, затем то же самое с другой. Узлы стягиваются. Контрольные узлы не вяжутся. При нагрузке сильно затягивается, а после её снятия развязывается с большим трудом

Узлы для связывания веревок разного диаметра

Старейший из известных человечеству узлов. Найденный археологами фрагмент рыболовной сети, вывязанной шкотовыми узлами был создан чуть более 9000 лет назад.

Узел имеет множество применений и названий: ткацкий, сеточный, ведёрный. Надежно держит только тогда, когда на трос приложена тяга. Применять шкотовый узел на синтетическом тросе не следует, так как он скользит и может выхлестнуться из петли

Представляет собой два полуузла, последовательно завязанных один над другим в разные стороны.

При этом нужно следить за направлением обносов. Вначале в одну сторону, потом в другую. Если направления обносов не менять, то мы получим улучшенный бабий узел, не такой прочный, как академический.
Академический узел легче завязывать, если верёвка находится под натяжением. Данным узлом удобно воспользоваться, когда есть необходимость стянуть и обвязать верёвкой какой-нибудь упругий тюк или ношу и затянутую первую половину узла на верёвке, не отпуская руками её концов, приходится прижимать коленом.
Достаточно надёжен как на верёвках из растительных материалов, так и синтетических тросах и лесках.

Надёжность брам-шкотовых узлов выше шкотовых, так как они при прекращении тяги на трос развязываются не сразу.

Отличия состоят в том, что петлю обносят ходовым концом не один, а два раза, а затем дважды пропускают её под коренной конец

Узлы для привязывания веревок к опоре

Обычная удавка идентична по своей структуре скользящему узлу за исключением того, что открытая петля образуется из длинного конца, а не короткого. Она используется как ловушка для поимки животных. Но это не висельная петля.

Булинь (bowline), беседочный узел

Незатягивающаяся концевая петля. Иногда именуется «королём узлов» за простоту, универсальность применения и отсутствие явных недостатков.
Используется для крепления веревки на рельефе к различным кольцам, а также при обвязывании веревки вокруг опоры.
Вяжется одним концом веревки вокруг опоры.
Булинь известен своим коварством, так как неправильно завязанный узел похож по рисунку на правильный, но вместо этого может развязаться под нагрузкой. Неправильно завязанный — тот, в котором точка приложения нагрузки и одна из боковых веревок перепутаны местами («обхватывающая петля» огибает один из концов петли, а не грузовую веревку).
Булинь работает правильно только если нагрузка на боковые концы петли одинакова. Петля булиня не допускает приложения иной боковой нагрузки кроме основной веревки!
Также булинь тянется и требует обязательного применения контрольного узла.

Стремя (на опору) или Выбленочный узел

Стремянной узел, пришел в альпинизм (туризм) из морской практики. Моряки парусного флота, использовали такой способ завязывания, для крепления поперечных ступеней веревочных лестниц.
Флотское название такого крепежа, носило имя «выбленочное», по названию этих поперечин (выбленки).

Он являлся одним из основных веревочных способов, завязывания узлов.

Этот нехитрый, но надёжный узел можно применять во всех случаях, когда трос необходимо временно прикрепить к какому-нибудь предмету для сильной тяги, а затем свободно развязать.
Позволяет завязать незатягивающуюся петлю. Максимальное число простых полуштыков в узле простой штык не должно превышать трёх, так как прочность узла в целом при большем числе полуштыков не повысится.

Узлы для страховки (незатягивающиеся петли)

Вяжется одной веревкой, которая складывается вдвое и на конце ее завязывается простой узел, чтобы получилась петля. Ниже завязывается контрольный узел Мягко вяжется на конце и в середине веревки, можно вязать одним концом

Используется для получения надежной петли, а также для закрепления веревки на рельефе. Она складывается вдвое и на конце завязывается узел, напоминающий цифру восемь.

Узел расправляется, затягивается. Контрольный узел не вяжется.

Также из него может делаться карабинная удавка.

Отличается от восьмерки дополнительным обносом во время завязывания узла. Затянутый под нагрузкой плохо развязывается. Однако, девятка лучше восьмёрки именно тем, что её легче развязать после нагрузки.

Австрийский проводник, альпийская бабочка, серединный проводник, узел третьего

Используется для организации точек крепления на базовой верёвке и для крепления в связке среднего участника, за что получил своё второе распространённое название.

Узел примечателен тем, что легко, по сравнению с восьмёркой, развязывается и одинаково хорошо затягивается в обе стороны.

Двойной проводник, Заячьи уши

Простой узел, не развязывающийся, используется когда из узла должно выходить две петли.

Специальные узлы

Петли узла в данном виде используют в качестве опоры для ног при подъёме по закреплённой верёвке (само вылаз из трещин)

Узел назван по имени председателя Австрийского альпинистского клуба Карла Прусика, создавшего этот узел в 1931 году.

Он известен также под названием « схватывающий узел». Прусик долгое время использовался как основной узел для страховки по вертикальным и наклонным перилам, для натяжения полиспаста.

Узел Маршара так же известный как Klemheist ( Клемхейст)

Узел — автоблок, австрийский схватывающий узел или французский Прусик, назван в честь своего изобретателя, французкого альпиниста Сержа Маршара (Serge Marchard).

Применяется он в тех же целях, что и узел Прусика: в качестве страхующего узла при спуске по верёвке (заменяя тем самым механические блокирующие приспособления), при подъёме по верёвке (заменяя тем самым жумары) или для блокировки прогресса при протягивании веревки через блочные системы при наведении переправ или спусках/подъемах во время спасательных работ

При приложении нагрузки, карабин прижимается к основному фалу за счет репшнура. Это блокирует его перемещение. Снимая нагрузку, происходит движение узла вместе с карабином вдоль основной веревки.

Надежность узлу придает количество произведенных оборотов репшнура вокруг основного фала. Лучше использовать не менее 4 витков.
Был убран (90-е года прошлого века) из методичек (учебников) Германии и Австрии. Причиной послужило проскальзывание узла при нагрузке карабина, а не самой петли репшнура. По этому, для остановки падения, карабин отпускается. Такие свойства характерны всем узлам этого типа («схватывающие» карабинные или без использования карабинов), их нельзя удержать рукой, они проскальзывают и не имеют полной затяжки. Так, например классический узел Прусика, не был исключен из пособий. Хотя ему тек же свойственно такое поведение.

Считается хорошим, прочным узлом. Он безотказно держит, если к верёвке приложена тяга.

Полусхватывающий узел фактически представляет собой неправильный (перевёрнутый) штык, работающий в другом качестве.
Узел применяется для быстрого соединения верёвки с аль­пинистским карабином. Для этого на ходовом конце верёвки делается петля, которая путём перегиба в сторону коренного кош ц преобразуется в две закрытые петли. Трудно заменим полусхватывающий узел при вязке носилок для транспортировки постгадавшего. После снятия нагрузки полусхватывающий узел легко раз­вязать.

Вспомогательные узлы

Простейший узел для предотвращения развязывания узлов.

Позволяет держать верёвку в компактном состоянии при помощи марки (марка — несколько оборотов концом верёвки вокруг сложенных колец). Незаменим при транспортировке верёвки.

Узел УИАА

Хотелось бы выделить этот узел отдельно. Его также называют итальянским выбленочным узлом, пожарным и узлом Мунтера.

Во французском варианте, Uni-pn Internationale des Associations Alpinisme, сокращенно UIAA (УИАА)

Стандартный тормозной узел УИАА, используется при страховке, спускании по вертикальным перилам (веревке), эвакуации пострадавших.

Большинством мировых альпинистских школ, рекомендуется к использованию, при невозможности применения специальных страховочно-спусковых приспособлений. Страхование таким способом, иногда считается более предпочтительной, чем использование «восьмерки».

Он получается в процессе небольшого изменения (одним из вариантов) узлов «стремя». Отличие заключается в создании большого трения, а не фиксации троса при его протягивании. Это происходит путем изменения геометрии узла, при вязании на карабин (лучше использовать специальные HMS модели, определенной формы).

При спуске на данном узле нужно уделить внимание тому, что свободный конец веревки находился с противоположной муфте стороне.

Например на видео вы можете увидеть как с помощью двойного УИАА (Super Munter) можно держать груз весом 272 кг, ощущая всего 3 кг (Test 4, на видео с 2:30).

Эффективность узла

Также хотелось упомянуть тему ослабления веревки узлами.

Данная характеристика называется эффективностью узла, которая представляет собой остаточную прочность верёвки в узле от номинальной прочности верёвки, выраженная в процентах.

Силы, действующие на верёвку внутри узла, не распределяются равномерно по всему её поперечному сечению. Часть нитей, находящихся на внешней стороне дуги, натягивается довольно сильно. В зоне перегиба возникают и поперечные усилия, которые суммируются с продольными и дополнительно нагружают нити верёвки. Чем сильнее она изогнута, тем в большей степени уменьшается её прочность. В зависимости от узла, прочность верёвки обычно ослабевает на 30–60 %.

Прочность узла зависит от материала веревки, от способа плетения, от диаметра, нагрузки, направления нагрузки, вида узла и других условий.

• Узлы на мокрой веревке менее прочны на приблизительно 25 %.
• Чем тоньше веревка, тем менее прочен узел.
• Если материал веревки более скользкий, то узел менее прочен.
• Чем жёстче материал веревки, тем менее прочен узел.

Послесловие

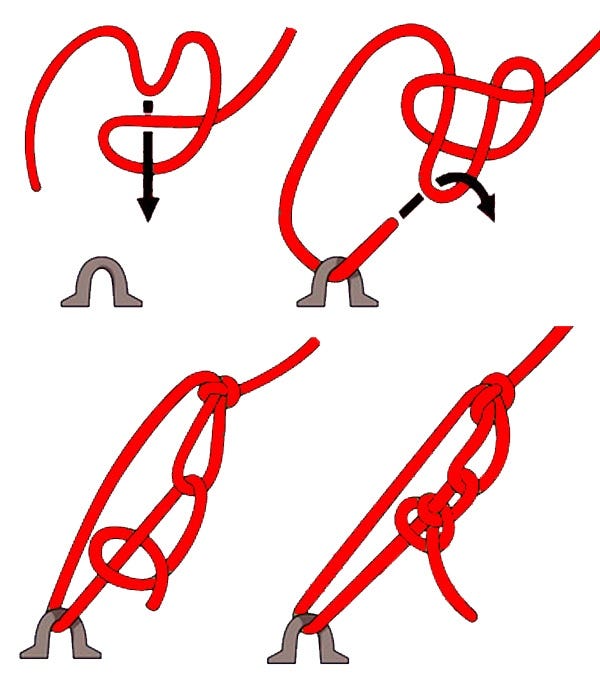

Данный узел называется узлом дальнобойщиика.
Как становится понятно из названия — используется в основном водителями. Хорошо подходит для привязывания груза к крыше или багажнику автомобиля. Размер каждой из петель меняют в зависимости от необходимости.

Следующее видео о людях у которых проблемы с завязыванием данного узла 🙂
