Способ вспомогательного проецирования
Этот способ может быть применен как для построения собственных, так и падающих теней объектов, имеющих форму цилиндрической поверхности с образующими, параллельными плоскости проекций. Если цилиндрическая поверхность занимает не проецирующее положение, а параллельное плоскости проекций, то тени строят, используя вспомогательную проекцию луча на плоскость сечения поверхности (рис. 214).
При этом направление вспомогательного проецирования Аа’ берут параллельным образующим цилиндрической поверхности. В этом примере а’А0 будет вспомогательной проекцией луча на плоскость основания цилиндра. Касательная к основанию поверхности, проведенная параллельно полученной проекции луча, определяет границу собственной тени К и контур падающей тени от теневой образующей цилиндра.

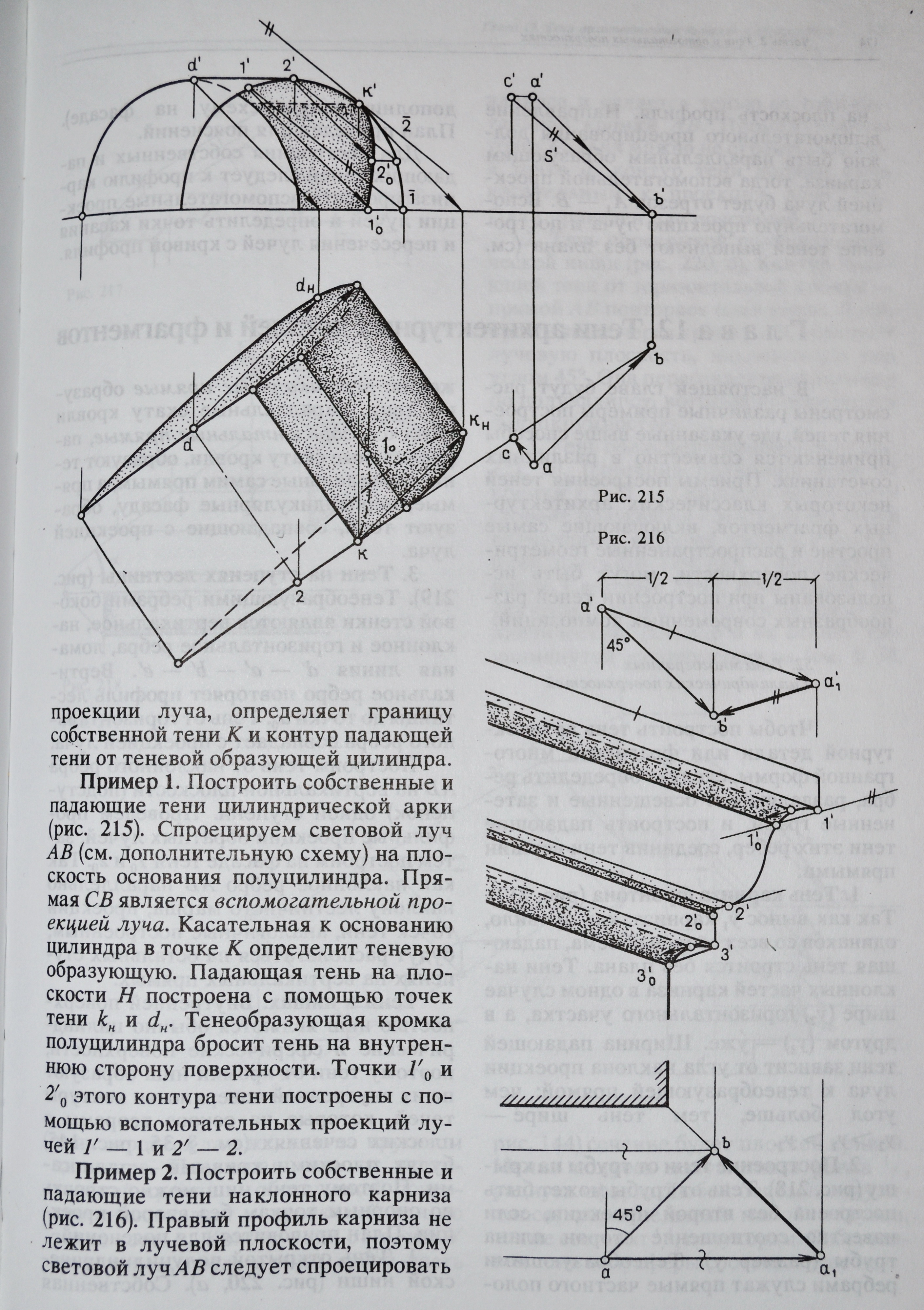

Пример 1. Построить собственные и падающие тени цилиндрической арки (рис. 215).
Спроецируем световой луч АВ на плоскость основания полуцилиндра. Прямая СВ является вспомогательной проекцией луча. Касательная к основанию цилиндра в точке К определит теневую образующую. Падающая тень на плоскости Н построена с помощью точек тени kн и dн. Тенеобразующая кромка полуцилиндра бросит тень на внутреннюю сторону поверхности. Точки 1′0 и 2′0 этого контура тени построены с помощью вспомогательных проекций лучей 1′-1 и 2′-2.
Пример 2. Построить собственные и падающие тени наклонного карниза (рис. 216).
Правый профиль карниза не лежит в лучевой плоскости, поэтому световой луч АВ следует спроецировать на плоскость профиля. Направление вспомогательного проецирования должно быть параллельным образующим карниза, тогда вспомогательной проекцией луча будет отрезок А1-В. Вспомогательную проекцию луча и построение теней выполняют без плана. План приведен для пояснений.
Для построения собственных и падающих теней следует к профилю карниза провести вспомогательные проекции лучей и определить точки касания и пересечения лучей с кривой профиля.
Источник
Способ вспомогательного проецирования
Этот способ может быть применен как для построения собственных, так и падающих теней объектов, имеющих форму цилиндрической поверхности с образующими, параллельными плоскости проекций. Если цилиндрическая поверхность занимает не проецирующее положение, а параллельное плоскости проекций, то тени строят, используя вспомогательную проекцию луча на плоскость сечения поверхности (рис. 214).
При этом направление вспомогательного проецирования Аа’ берут параллельным образующим цилиндрической поверхности. В этом примере а’А0 будет вспомогательной проекцией луча на плоскость основания цилиндра. Касательная к основанию поверхности, проведенная параллельно полученной проекции луча, определяет границу собственной тени К и контур падающей тени от теневой образующей цилиндра.
Пример 1. Построить собственные и падающие тени цилиндрической арки (рис. 215).
Спроецируем световой луч АВ на плоскость основания полуцилиндра. Прямая СВ является вспомогательной проекцией луча. Касательная к основанию цилиндра в точке К определит теневую образующую. Падающая тень на плоскости Н построена с помощью точек тени kн и dн. Тенеобразующая кромка полуцилиндра бросит тень на внутреннюю сторону поверхности. Точки 1′0 и 2′0 этого контура тени построены с помощью вспомогательных проекций лучей 1′-1 и 2′-2.
Пример 2. Построить собственные и падающие тени наклонного карниза (рис. 216).
Правый профиль карниза не лежит в лучевой плоскости, поэтому световой луч АВ следует спроецировать на плоскость профиля. Направление вспомогательного проецирования должно быть параллельным образующим карниза, тогда вспомогательной проекцией луча будет отрезок А1-В. Вспомогательную проекцию луча и построение теней выполняют без плана. План приведен для пояснений.
Для построения собственных и падающих теней следует к профилю карниза провести вспомогательные проекции лучей и определить точки касания и пересечения лучей с кривой профиля.
Тени архитектурных деталей и фрагментов Тени кронштейнов
Форма кронштейнов представляет собой цилиндрическую поверхность различного профиля, ограниченную параллельными плоскостями (рис. 222). Построение собственных и падающих теней кронштейнов, имеющих выпуклые и вогнутые части цилиндрической поверхности, выполняют с помощью профильной проекции. Профильные проекции лучей, касательные к профилю кронштейнов, определяют контуры собственной тени. Для более точного построения кривой контура падающей тени на стену следует изобразить и мнимые участки тени (штриховые линии).
Тень на внутренней поверхности цилиндрической части первого кронштейна (рис. 222, а) аналогична тени открытой ниши. Кривые участки контура падающей тени от левых теневых кромок с’2′ обоих кронштейнов повторяют характер кривой линии профиля этих кромок и касаются горизонтальных участков тени в точке с’0. На втором кронштейне (рис. 222, б) кривая тени имеет точку перегиба.
Тени карнизов
Тяги карнизов состоят обычно из цилиндрических поверхностей различного профиля и плоских элементов. В местах сопряжения горизонтального карниза с противоположным его направлением угловой профиль расположен в вертикальной плоскости, которая образует угол 45° к этим направлениям. При построении тени карниза (рис. 223) удобно пользоваться левым угловым профилем. Однако можно построить тень на правом угловом профиле без второй проекции, если его вынос (Y) от плоскости стены известен. При этом проекции лучей следует проводить в направлении, симметричном основному, т.е. справа налево. Падающую тень на фронтальную плоскость стены также можно построить без профильной проекции, если нанести величину выноса у от плоскости стены на изображение правого углового профиля. Опорные точки падающей тени строят, проводя проекции лучей сначала до линии стены, а затем в основном направлении до пересечения с соответствующими горизонтальными линиями связи.
При построении контура падающей тени на стену следует использовать точки c‘, d‘, k‘ “исчезновения” падающей тени на самом профиле карниза.
На рис. 224 приведено построение тени от наклонного карниза на горизонтальный профиль. При построении тени использован способ вспомогательных плоскостей уровня. Вспомогательные плоскости I, II и III представляют собой фронтальные плоскости. Первая плоскость касается валика, вторая и третья совмещены с полкой профиля и стеной. Их расположение видно на боковом профиле. На плоскостях-посредниках построены вспомогательные тени – прямые, параллельные тенеобразующему ребру АВ (а’b‘) наклонного карниза. Тень на первой плоскости-посреднике даст общую точку тени 8′0, на второй – точки тени 5′0, 6′0 и 9′0 и на третьей плоскости – точки 3′0 и 4′0. Точка тени 7′0 определена обратным лучом. Кривая тени 7′0-8′0-9′0 является частью эллипса как результат сечения полуцилиндра лучевой плоскостью, проходящей через ребро a‘b‘.
Источник
Способ лучевых поверхностей
Способы построения теней
1. Способ лучевых сечений
2. Способ вспомогательных касательных поверхностей
3. Способ обратных лучей
4. Способ “выноса”
5. Способ вспомогательных плоскостей уровня
6. Способ вспомогательного проецирования
7. Способ биссекторных горизонталей
В зависимости от формы объекта и его положения в пространстве применяются различные способы построения теней. На практике применяют такой способ, который дает наиболее точное построение с наименьшим количеством графических операций.
Способ лучевых поверхностей
Это основной и универсальный способ построения теней. Применяется при построении падающих, а также собственных теней сложных по форме объектов. Не сложен, но требует много графических операций.
Сущность – для построения падающей тени через характерные (опорные) точки объекта проводят ряд лучевых секущих плоскостей, по которым строят вспомогательные сечения. Затем определяют точки пересечения потока лучевых прямых со вспомогательными сечениями. Соединив их определенным образом, получают контур падающей тени.
Таким образом, способ лучевых сечений основан на главных позиционных задачах начертательной геометрии – определение точки пересечения прямой и плоскости или поверхности, а также определение линии пересечения поверхности плоскостью.
Пример (рис. 200). Построение падающей тени от плоской фигуры на поверхность вращения. Световые лучи, проходящие через контур плоской фигуры, образуют призматическую лучевую поверхность, которая при пересечении с поверхностью вращения даст контур падающей тени.
Итак, через вершины плоской фигуры проводят лучевые секущие плоскости P, Q, S, T и еще одну промежуточную плоскость R. Следует также провести плоскость через ось поверхности вращения для определения наивысшей точки контура тени. В данном примере она совпадает с плоскостью Q.
Для построения вспомогательных лучевых сечений нужно построить каркас исходной поверхности – окружности I – IV. Затем определяются точки пересечения лучевых прямых с построенными линиями сечений поверхности. Для каждого отрезка кривых линий контура тени необходимо построить не менее трех точек.
Источник
Способы построения теней
1. Способ лучевых сечений
2. Способ вспомогательных касательных поверхностей
3. Способ обратных лучей
4. Способ “выноса”
5. Способ вспомогательных плоскостей уровня
6. Способ вспомогательного проецирования
7. Способ биссекторных горизонталей
В зависимости от формы объекта и его положения в пространстве применяются различные способы построения теней. На практике применяют такой способ, который дает наиболее точное построение с наименьшим количеством графических операций.
Способ лучевых поверхностей
Это основной и универсальный способ построения теней. Применяется при построении падающих, а также собственных теней сложных по форме объектов. Не сложен, но требует много графических операций.
Сущность – для построения падающей тени через характерные (опорные) точки объекта проводят ряд лучевых секущих плоскостей, по которым строят вспомогательные сечения. Затем определяют точки пересечения потока лучевых прямых со вспомогательными сечениями. Соединив их определенным образом, получают контур падающей тени.
Таким образом, способ лучевых сечений основан на главных позиционных задачах начертательной геометрии – определение точки пересечения прямой и плоскости или поверхности, а также определение линии пересечения поверхности плоскостью.
Пример (рис. 200). Построение падающей тени от плоской фигуры на поверхность вращения. Световые лучи, проходящие через контур плоской фигуры, образуют призматическую лучевую поверхность, которая при пересечении с поверхностью вращения даст контур падающей тени.
Итак, через вершины плоской фигуры проводят лучевые секущие плоскости P, Q, S, T и еще одну промежуточную плоскость R. Следует также провести плоскость через ось поверхности вращения для определения наивысшей точки контура тени. В данном примере она совпадает с плоскостью Q.
Для построения вспомогательных лучевых сечений нужно построить каркас исходной поверхности – окружности I – IV. Затем определяются точки пересечения лучевых прямых с построенными линиями сечений поверхности. Для каждого отрезка кривых линий контура тени необходимо построить не менее трех точек.
Способ вспомогательных касательных поверхностей
Способ вспомогательных касательных (описанных или вписанных) поверхностей конусов или цилиндров применяется при построении на фасаде контуров собственных теней поверхностей вращения без второй проекции.
Сущность (рис. 201). Для построения точек, принадлежащих контуру собственной тени, используются вспомогательные цилиндрические или конические поверхности, тени которых определяются просто. Эти поверхности касаются заданной поверхности вращения по окружностям – параллелям.
Сначала применяют вспомогательные цилиндрические поверхности, которые касаются заданной поверхности по экватору или горловине. Затем применяют касательные конусы, соосные с данной поверхностью. После этого определяют теневые образующие вспомогательных поверхностей и отмечают точки их соприкосновения с соответствующими параллелями данной поверхности. Эти точки принадлежат контуру собственной тени поверхности вращения. Их соединяют плавной кривой.
При построении контура собственной тени прежде всего необходимо построить характерные точки контура – точки, лежащие на фронтальном и профильном очерках поверхности (точки видимости), а также высшую и низшую точки контура тени. Первые две точки определяют с помощью касательных конусов с углом наклона образующей в 45°, а вторые две точки – с помощью конусов с углом наклона 35°.
Собственные тени вспомогательных конусов частного вида (рис. 202).
У конуса с наклоном образующей 45° фронтальная проекция луча совпадает с очерковой образующей. Собственная тень занимает одну четверть поверхности нижней полы конуса и три четверти верхней полы. Теневыми образующими являются очерковая фронтальная и профильная. У конуса с наклоном образующей 35° контуром тени может служить единственная образующая, которая на фасаде имеет наклон 45°. Поверхность нижней полы конуса будет вся освещена, а поверхность верхней полы конуса – вся в тени.
Два вида касательных конусов и касательный цилиндр позволяют определить восемь точек контура собственной тени, включая невидимые. Если необходимо построить дополнительные точки тени, применяют касательные конусы с произвольным наклоном образующих.
Собственные тени вспомогательных конусов общего вида (рис. 203).
Первый способ (рис. 203 а). На проекции основания конуса строят совмещенную окружность основания, а на высоте конуса – равнобедренный прямоугольный треугольник: у конуса, обращенного вершиной вверх, – справа, а у конуса, обращенного вершиной вниз, – слева. Радиусом, равным его катету, делают засечки на окружности основания конуса. Полученные точки переносят вертикальными линиями связи на проекцию основания конуса (точки 1′ и 2′ теневых образующих).
Второй способ (рис. 203 б) применяется, когда вершина конуса недоступна (усеченный конус). Аналогичным образом, построив совмещенное основание конуса, проводят горизонтальную касательную к окружности основания до пересечения с продолжением очерковой образующей: у конуса, обращенного вершиной вверх – справа, у конуса, обращенного вершиной вниз, – слева. Из полученной точки проводят прямую под углом 45° до пересечения с окружностью основания конуса. Полученные точки переносят на проекцию основания конуса и определяют искомые точки 1′ и 2′ теневых образующих.
Пример 1. Построить контур собственной тени выпуклой поверхности вращения – овоида (рис. 204). Для построения точек тени на экваторе поверхности опишем вокруг поверхности соосный цилиндр и на окружности касания определим общие точки тени 1′ и 2′. Затем построим фронтальные проекции вспомогательных касательных конусов с углом наклона образующей 35°, проведя касательные к очерку овоида до пересечения с осью, а из этой точки – прямую под углом 45° к линии касания, получим высшую точку 3′ (невидимую) и низшую точку 4′. Конусы с углом наклона образующей 45° дадут на очерке поверхности точки 5′ и 7′ и точки, совпадающие с проекцией оси, 6′ (невидимая) и 8′. Если восьми точек окажется недостаточно, проводят дополнительную параллель поверхности и с
троят касательный конус произвольного вида (точки 9′ и 10′). Через полученные точки проводят плавную кривую, в точках 5′ и 7′ она должна коснуться очерка овоида.
Пример 2. Построить контур собственной тени вогнутой поверхности вращения тороида (скоции). На рис. 205 форма поверхности вращения – “предельной скоции” такова, что падающей тени от верхней кромки не будет, так как кривая очерка в верхней точке касательная к прямой под углом 35°. Точки 1′ и 2′ построены с помощью вписанного цилиндра. Точки 5′ и 6′, а также точки 7′ и 8′ построены с помощью касательных конусов с наклоном образующей 45°. Точки 3′ (высшая) и 4′ (низшая) – с помощью вписанных конусов с наклоном образующей 35°. Для более точного построения точек касания образующих вспомогательных конусов к очерку поверхности можно воспользоваться прямыми, проведенными под углами, равными дополнительным углам (55 и 45°), из центров дуг очерка поверхности.
