Способы трассировки уличных сетей.
Важное значение имеет правильное трассирование уличных канализационных сетей.
На рис.32 приведено графическое изображение применяемых на практике способов трассировки: объемлющей, по пониженной стороне квартала и чересквартальной, а также даны обоснования их применения.
На глубину заложения уличной сети влияют следующие параметры:
обеспечение приема сточных вод от: внутриквартальных сетей зданий специального назначения промышленных предприятий;
защита труб от механических повреждений;
предохранение труб от замерзания.
Рис.32. Способы трассировки канализационных сетей
Наименьшую глубину заложения канализационных труб h (до низа лотка трубы) определяют по СНиП 3.05.04 — 84*, исходя из глубины промерзания грунта (Нпром) с учетом того, что температура транспортируемых стоков — 10÷15°C. Но от поверхности земли до верхней образующей трубы должно соблюдаться расстояние не менее 0,7 м, что сохранит трубу от механических повреждений. Тогда можно записать:
Данное применение выражения (1) проиллюстрировано на рис.7.
Начальную глубину заложения уличной сети находят по формуле:
где h – наименьшая глубина заложения труб от сети поверхности земли до лотка трубы в наиболее удаленном колодце внутриквартальной сети см.(1); i – уклон внутриквартальной сети; L+1 – длина внутриквартальной сети от наиболее удаленного колодца до места присоединения ее к уличной сети; Z1– Z2 – отметки поверхности земли у наиболее удаленного колодца внутриквартальной сети и у места ее присоединения к уличной сети; Δ d – разница диаметров трубопроводов уличной и внутриквартальной сети у места их соединения.
Наибольшая глубина заложения канализационных труб зависит от способа их прокладки. При открытом способе работ глубина заложения коллекторов составляет, как правило, 10 – 15м в сухих грунтах и только 5 – 7м в мокрых. Однако обычно коллекторы прокладывают на значительной глубине (более 20м). что делает применение открытого способа работ невозможным либо очень дорогим. Кроме того, в условиях плотной городской застройки использование закрытого способа прокладки не создает лишних неудобств для пешеходов и транспорта.
Рис. 33. Схема определения минимальной глу Рис.34. График зависимости стои
бины заложения канализационных труб мости строительства (*С,руб.) кол
Н – глубина промерзания грунта, м. лектора от глубины его заложения
Примечание к рис.34: *С,руб. – стоимость одного погонного метра канализационной трубы в зависимости от глубины заложения h,м, на 2001 год, для определения стоимости этих работ в текущем году необходимо стоимость работ на 2001 год умножить на коэффициент инфляции текущего года. К примеру, коэффициент инфляции в 2005 году по отношению к 2001 году составил 2,466, тогда, стоимость 1-го погонного метра канализационной трубы заложенной на глубину 20м в 2005году будет стоить: 400×2,466=986,4руб.
Из всех существующих методов закрытой проходки наиболее часто применяется щитовой. При этом способе производства работ, как видно из графика (рис.34), стоимость (С) производства работ по прокладке канализационного коллектора практически не зависит от его глубины заложения (h) – линия 2, тогда как стоимость при открытой прокладке (С) растет пропорционально глубине заложения (h) коллектора – линия 1.
Укладку всех видов сетей необходимо вести параллельно оси уличного проезда или красной линии застройки. При пересечении канализационных труб с водопроводными, как правило, первые прокладываются ниже водопроводных с расстоянием в свету между трубами по вертикали не менее 0,4м. В противном случае водопровод заключается в кожух длиной не менее 5, а в фильтрующих грунтах – 10 метров в обе стороны (по горизонтали) от места их пересечения.
Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).
Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.
Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.
Источник
Презентация на тему «Водоотведение поселений. Устройство и оборудование наружной канализационной сети. Способы трассировки уличных сетей, глубина их заложения»
Описание презентации по отдельным слайдам:
Описание слайда:
Водоотведение поселений.
Устройство и оборудование наружной канализационной сети.
Способы трассировки уличных сетей, глубина их заложения.
ИС
3 раздел
Описание слайда:
Назначение водоотведения
организованный прием сточных вод в местах их образования;
транспортировка сточных вод, их очистка и обеззараживание;
утилизация веществ, уловленных из сточных вод при их очистке;
безопасный сброс очищенных и обеззараженных сточных вод в водоем.
Описание слайда:
Организация системы водоотведения
Основной вид водоотведения поселений — сплавная, при которой сточные воды от приемников сточных вод (санитарных приборов, дождеприемников, водопотребляющих технологических установок) транспортируются по специальным коммуникациям (коллекторам) на очистные сооружения, где происходит очистка сточных вод и их обеззараживание. После этого очищенные и обеззараженные сточные воды выпускаются в водоем.
Описание слайда:
Состав сплавной системы водоотведения поселения
Сплавное водоотведение поселения состоит из последовательно расположенных по ходу движения сточных вод составных частей:
внутридомовой сети;
наружной дворовой или
внутриквартальной сети;
наружной уличной сети;
насосных станций;
очистных сооружений;
устройств для выпуска очищенных
сточных вод в водоем.
Описание слайда:
Внутридомовая сеть водоотведения
Внутренняя канализация жилого дома.
1 – санитарные приборы;
2 – отводные трубы;
3 – стояк;
4 – выпуск;
5 – колодец дворовой канализации;
6 – ревизия;
7 – прочистка;
8 — вытяжная часть стояка;
9 – отвод.
Описание слайда:
Дворовая (внутриквартальная) сеть
1 – жилой дом; 2 – ввод водопровода; 3 – дворовая сеть водоотведения.
КК-1,КК-2 — колодцы дворовой сети; КК-3 – поворотный колодец;
КК-4 — контрольный колодец; КК-5 – колодец уличной сети.
Описание слайда:
Классификация систем водоотведения поселений
Наружная уличная сеть, насосные станции, очистные сооружения и устройства для выпуска очищенных вод в водоем образуют систему водоотведения поселения.
В зависимости от вида наружной сети водоотведения системы водоотведения подразделяются на:
— общесплавные;
— полные раздельные;
— полураздельные;
— неполные раздельные;
— комбинированные.
Описание слайда:
Общесплавная система водоотведения города
1 – уличные коллекторы бытовой и дождевой сети;
2 – районные (бассейновые) коллекторы;
3 – главный городской коллектор; 4 – напорный районный коллектор;
5 – аварийный выпуск;
6 – напорный коллектор от главной насосной станции к очистным сооружениям;
7 – устройство для выпуска очищенных сточных вод;
8 – водоразделы. ПП – промышленное предприятие; РНС – районная насосная станция; ГНС – главная насосная станция; ОС – очистные сооружения.
Описание слайда:
Раздельная система водоотведения города
1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – выпуск атмосферных сточных вод в водоем; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 — районные коллекторы дождевых сточных вод.
Описание слайда:
Полураздельная система водоотведения города
1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – выпуск очищенных атмосферных сточных вод в водоем; 5 – аварийный выпуск бытовых сточных вод;
6 – напорный коллектор от главной насосной станции к очистным сооружениям;
7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 — районные коллекторы дождевых сточных вод; 11 – ливнепропускные колодцы.
Описание слайда:
Раздельная система водоотведения города с установками очистки дождевых сточных вод
1 – уличные коллекторы бытовой сети; 2 – районные (бассейновые) коллекторы бытовой сети; 3 – главный городской коллектор бытовой сети; 4 – районный напорный коллектор бытовых сточных вод; 5 – аварийный выпуск бытовых сточных вод; 6 – напорный коллектор от главной насосной станции к очистным сооружениям; 7 – устройство для выпуска очищенных сточных вод; 8 – водоразделы; 9 – уличные коллекторы дождевых сточных вод; 10 — районные коллекторы дождевых сточных вод; 11 – выпуск очищенных дождевых сточных вод; 12 – установки очистки дождевых сточных вод.
Описание слайда:
Схемы сетей водоотведения
Параллельная схема сетей водоотведения.
1 – районные коллекторы; 2 – городской коллектор.
I, II, III – бассейны водоотведения.
Описание слайда:
Зонная схема сети водоотведения
Описание слайда:
Радиальная схема сети водоотведения
I, II, III, IV, V – районы водоотведения.
Описание слайда:
Трассировка уличных сетей водоотведения
Объемлющая трассировка уличных сетей водоотведения
Описание слайда:
Трассировка сети по пониженной стороне квартала
Описание слайда:
Определение начальной глубины заложения уличной сети водоотведения
К1 – наиболее удаленный от уличной сети колодец дворовой или внутриквартальной сети;
КК – контрольный колодец;
ГК – колодец на уличной сети;
∆ — перепад высот трубы подключения и уличного коллектора.
Описание слайда:
h – глубина наиболее удаленного колодца дворовой сети, м;
i – уклон дворовой сети;
L – расстояние от наиболее удаленного колодца дворовой сети до красной линии, м;
l – расстояние от красной линии до уличного коллектора, м;
z1, z2 – отметка поверхности земли над уличным коллектором и в месте расположения наиболее удаленного колодца дворовой сети соответственно, м;
Δ – разность отметок низа трубы дворовой канализации и лотка колодца уличной сети, м.
Описание слайда:
Размещение наружных подземных инженерных сетей
Э – электрические кабели; Т – телефонный кабель; Г – газопровод;
В — водопровод; ВС – водосточные сети; Д – дождеприемник; КТ — кабели контактной сети; К – сети водоотведения.
Описание слайда:
Особенности сетей водоотведения и их прокладка
Рекомендуемое значение скорости самоочищения зависит от диаметра трубы и составляет от 0,7 до 1,5 м/с. Меньшее значение соответствует диаметру 150 мм, а максимальное – 1500 мм и более.
Для обеспечения в трубопроводах скоростей самоочищения трубы необходимо прокладывать с уклоном, не менее 0,008 для труб диаметром 150 мм и не менее 0,007 для труб диаметром 200 мм.
Наименьшие диаметры труб самотечных сетей принимаются:
— для уличной сети – 200 мм., для небольших населенных пунктов — 150 мм.;
— для внутриквартальной сети бытовой канализации – 150 мм.;
для дождевой и общесплавной уличной сети – 250 мм., внутриквартальной – 200 мм.
Наименьшая глубина заложения труб принимается по условиям предотвращения:
— разрушения трубы от внешних нагрузок — не менее 0,7 м от поверхности земли до верха трубы;
-замерзания сточных вод – низ трубы не выше чем на 0,3 м отметки проникновения в грунт нулевой температуры (глубины промерзания грунта).
Наибольшая глубина заложения уличных труб зависит от их материала и вида грунта и находится в пределах от 4 до 8 метров.
Описание слайда:
Колодцы
а) – линейный; б) – поворотный; в) — узловой.
1 – колодец; 2 – лоток; 3 – коллекторы.
Описание слайда:
Переходы через препятствия
Схема дюкера.
1 – входная (верхняя) камера; 2 – выходная (нижняя) камера;
3 — аварийный выпуск.
Описание слайда:
Насосные станции
1 – самотечный трубопровод;
2 – приемная камера станции;
3 – решетки;
4 – фекальные насосы;
5 – напорный трубопровод.
Вокруг сооружений насосных станций предусматривается санитарно-защитная зона (СЗЗ). Ее размеры назначаются в пределах от 15 до 30 м.
Описание слайда:
Водостоки
Схема дождеприемника.
1 – дождеприемная решетка; 2 — водоотводящая труба; 3 – лоток;
4 – песчаная подушка; 5 – основание.
Если Вы считаете, что материал нарушает авторские права либо по каким-то другим причинам должен быть удален с сайта, Вы можете оставить жалобу на материал.
Источник
Трассирование уличных канализационных сетей
Важное значение имеет правильное трассирование уличных канализационных сетей. Различают три схемы трассирования:

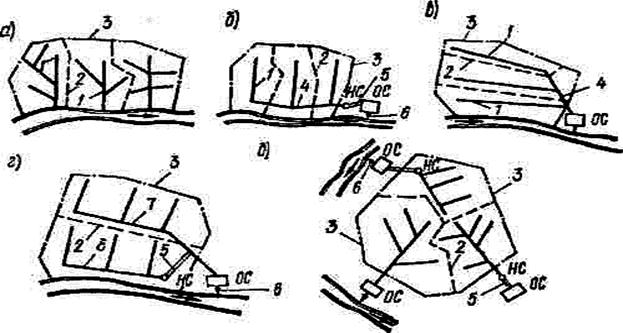

| Рис. 4.6. Схемы канализационных сетей а — перпендикулярная; б — пересеченная; в — параллельная; г — зонная; д — радиальная; 1 — коллекторы бассейнов канализования, 2 — граница бассейнов канализования; 3 — граница канализуемого объекта; 4 — главный коллектор; 5 — напорный трубопровод; 6 — выпуск; 7 -главный коллектор верхней зоны; 8 — то же, нижней зоны. |
