Способ одного ваттметра применяют

Мощность в цепи трехфазного тока может быть измерена с помощью одного, двух и трех ваттметров. Метод одного прибора применяют в трехфазной симметричной системе. Активная мощность всей системы равна утроенной мощности потребления по одной из фаз.

При соединении нагрузки звездой с доступной нулевой точкой или если при соединении нагрузки треугольником имеется возможность включить обмотку ваттметра последовательно с нагрузкой, можно использовать схемы включения, показанные на рис. 1.

Рис. 1 Схемы измерения мощности трехфазного переменного тока при соединении нагрузок а — по схеме звезды с доступной нулевой точкой; б — по схеме треугольника с помощью одного ваттметра

Если нагрузка соединена звездой с недоступной нулевой точкой или треугольником, то можно применить схему с искусственной нулевой точкой (рис. 2). В этом случае сопротивления должны быть равны Rвт+ Rа = Rb =Rc.

Рис 2. Схема измерения мощности трехфазного переменного тока одним ваттметром с искусственной нулевой точкой

Для измерения реактивной мощности токовые концы ваттметра включают в рассечку любой фазы, а концы обмотки напряжения — на две другие фазы (рис. 3). Полная реактивная мощность определяется умножением показания ваттметра на корень из трех. (Даже при незначительной асимметрии фаз применение данного метода дает значительную погрешность).

Рис. 3. Схема измерения реактивной мощности трехфазного переменного тока одним ваттметром

Методом двух приборов можно пользоваться при симметричной и несимметричной нагрузке фаз. Три равноценных варианта включения ваттметров для измерения активной мощности показаны на рис. 4. Активная мощность определяется как сумма показаний ваттметров.

При измерении реактивной мощности можно применять схему рис. 5, а с искусственной нулевой точкой. Для создания нулевой точки необходимо выполнить условие равенства сопротивлений обмоток напряжений ваттметров и резистора R. Реактивная мощность вычисляется по формуле

где Р1 и Р2 — показания ваттметров.

По этой же формуле можно вычислить реактивную мощность при равномерной загрузке фаз и соединении ваттметров по схеме рис. 4. Достоинство этого способа в том, что по одной и той же схеме можно определить активную и реактивную мощности. При равномерной загрузке фаз реактивная мощность может быть измерена по схеме рис. 5, б.

Метод трех приборов применяется при любой нагрузке фаз. Активная мощность может быть замерена по схеме рис. 6. Мощность всей цепи определяется суммированием показаний всех ваттметров.

Рис. 4. Схемы измерения активной мощности трехфазного переменного тока двумя ваттметрами а — токовые обмотки включены в фазы А и С; б — в фазы А и В; в — в фазы В и С

Реактивная мощность для трех- и четырехпроводной сети измеряется по схеме рис. 7 и вычисляется по формуле

где РA, РB, РC — показания ваттметров, включенных в фазы А, В, С.

Рис. 5. Схемы измерения реактивной мощности трехфазного переменного тока двумя ваттметрами

Рис. 6. Схемы измерения активной мощности трехфазного переменного тока тремя ваттметрами а — при наличии нулевого провода; б — с искусственной нулевой точкой

На практике обычно применяют одно-, двух- и трехэлементные трехфазные ваттметры соответственно методу измерения.

Чтобы расширить предел измерения, можно применить все указанные схемы при подключении ваттметров через измерительные трансформаторы тока и напряжения. На рис. 8 в качестве примера показана схема измерения мощности по методу двух приборов при включении их через измерительные трансформаторы тока и напряжения.

Рис. 7. Схемы измерения реактивной мощности тремя ваттметрами

Рис. 8. Схемы включения ваттметров через измерительные трансформаторы.

«Школа для электрика: электротехника от А до Я. Образовательный портал по электротехнике.

Наши Партнеры

Электротехническая продукция в Хабаровске

Адрес: 680006, г. Хабаровск, пр-т 60 лет Октября 170, строение 3

Источник

Портал ТОЭ

4.10 Измерение мощности в трёхфазных цепях

1. При симметричной нагрузке мощность можно измерить одним ваттметром.

Мощность трёхфазной системы независимо от вида соединения нагрузки

Если нулевая точка не выведена, измерение производится с искусственной нулевой точкой.

Параллельная цепь ваттметра и два R _доб , равные по величине R _W , образуют искусственную нулевую (нейтральную) точку. Сопротивление ваттметра R _W должно быть активным по характеру.

Для получения трёхфазной мощности показание ваттметра.

Для измерения реактивной мощности используется схема:

Для измерения мощности несимметричной системы используют три ваттметра.

В трёхпроводной системе мощность можно измерить с помощью двух ваттметров:

Для определения мощности трёхфазной системы показания двух ваттметров алгебраически складывают. Если стрелка одного из ваттметров отклоняется в другую сторону (влево), то изменив направление подводимого к ваттметру тока или напряжения и измерив показание ваттметра, значение этой мощности учитывается со знаком « − �.

Т.к. нейтральные точки источника и приёмника должны совпадать при использовании метода двух ваттметров, метод применим для симметричной нагрузки или при небольшой несимметрии.

При симметричном режиме показания ваттметров составят:

При φ = 60 ∘ , P ₂ = 0 ,
при φ = − 60 ∘ , P ₁ = 0 ,
при φ > 60 ∘ , P ₂ 0 .

Доказательство неприменимости метода двух ваттметров для измерения мощности несимметричной нагрузки.

Источник

УЭ 6.3-3 ИЗМЕРЕНИЕ АКТИВНОЙ МОЩНОСТИ В ЦЕПЯХ ПЕРЕМЕННОГО ТОКА

Измерение активной мощности в однофазной цепи производится одноэлементными ваттметрами. Измерение активной мощности в трехфазных цепях в лаборатор­ных условиях также может быть проведено при помощи одноэлементных ваттметров, включаемых в трехфазную цепь по схемам с использованием метода одного, двух или трех приборов. Однако при технических измерениях, как правило, в этом случае используются специальные двух- и трехэлементные ваттметры.

Расширение диапазонов измерения во всех случаях применения ваттметров в цепях переменного тока осуществляется спомощью измерительных трансформато­ров тока и напряжения.

Рисунок 6.15. Схема включения ваттметра в однофазную цепь переменного тока и векторная диаграмма.

Измерение мощности методом одного прибора.При использовании метода одного прибора измерение мощности осуществляется с помощью одноэлементного ватт­метра. Метод применяется при измерении мощности в однофазных цепях и симметричных трехфазных цепях (комплексные сопротивления фаз одинаковы). И в том и в другом случае обмотка напряжения ваттметра вклю­чается на фазное напряжение, а обмотка тока включает­ся в рассечку провода какой-либо фазы.

На рисунке 6.15 показано включение одноэлементного ваттметра в однофазную цепь переменного тока. Прене­брегая методической погрешностью, записываем показа­ние ваттметра:

где U и I— действующие значения напряжения и тока нагрузки;φ=

Искусственная нулевая точка обычно создается с помощью двух резисторов (со­противление каждого резистора равно сопротивлению це­пи обмотки напряжения ваттметра) и сопротивления цепи обмотки напряжения. Сопротивление цепи обмотки напряжения любого ваттметра либо приведено на ци­ферблате прибора, либо указывается в техниче­ском паспорте на данный прибор.

Включение ваттметра в трехфазную трехпроводную цепь по схеме с искусственной нулевой точкой показано на рисунке 6.17.

Рисунок 6.17. Схема включения ваттметра в трехфазную трехпроводную цепь с недоступной нулевой точкой при полной симметрии

Анализируя схемы включения ваттметров, приведен­ные на рисунке 6.16, а, б, нетрудно видеть, что показание ваттметра будет соответствовать мощности одной фазы.

Мощности одной фазы будет соответствовать и показа­ние ваттметра, включение которого показано на рисунке 6.17. Действительно, фазное напряжение U_A, на которое включена обмотка напряжения ваттметра, равно Линейный ток I_Ав токовой обмотке ваттметра . Следовательно, показание ваттметра

P_W =()= cosφ,

т. е. ваттметр покажет мощность одной фазы, так как при симметричной нагрузке

Следует обратить внимание на правильность включения генераторных за­жимов ваттметра и соответствующих зажимов измери­тельных трансформаторов. Нетрудно видеть, что в схеме рисунка6.18.б, а значение измеряемой мощности Р определя­ется умножением показания ваттметра P_Wна номиналь­ный коэффициент трансформации К_ТА применяемого измерительного трансформатора тока:

Р= Pw К_ТА.

В схеме рис. 12.6,6 значение измеряемой мощности определяется по формуле

где К_ТU -номинальный коэффициент трансформации используемого измерительного трансформатора напря­жения.

Измерение мощности методом двух приборов. Метод двух приборов используется при измерении мощности в трехфазной трехпроводной цепи с помощью двух одно­элементных ваттметров. Метод дает правильные резуль­таты независимо от схемы соединения и характера нагрузки как при симметрии, так и при асимметрии токов и напряжений. Кроме того, метод двух приборов приме­няется для включения элементов двухэлементного ватт­метра при измерении с его помощью мощности в трех­фазной трехпроводной цепи.

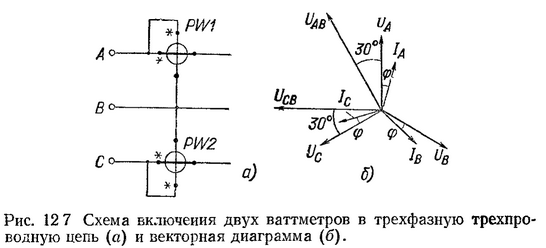

Рисунок 6.19. Схема включения двух ваттметров в трехфазную трехпроводную цепь (а) и векторная диаграмма (б)

На рисунке 6.19, а изображена схема включения двух од­ноэлементных ваттметров. Обычно токовая обмотка од­ного ваттметра, например PW1, включается в фазу А, а токовая обмотка другого ваттметра — PW2— в фазу С. Обмотки напряжения ваттметров включаются на линей­ные напряжения.

На рисунке 6.19,6 представлена векторная диаграмма це­пи для частного случая — случая симметрии токов и на­пряжений.

Нетрудно видеть, что показание ваттметра PW1в этом случае равно:

P_W1=UabIаcos(30°+φ)=U_лI_лcos(30° + φ).

Аналогично нетрудно определить и показание ватт­метра PW2:

P_W2 = Ucb Ic cos(30° — φ) =U_лI_лcos (30° — φ).

Учитывая, что при измерении мощности с использо­ванием метода двух приборов общая мощность цепи равна алгебраической сумме показаний ваттметров, а также учитывая выражения (12.4) и (12.5), получаем:

После несложных преобразований имеем:

Р = U_лI_л 2cos30°cos φ =U_лI_лcos φ

Таким образом, сумма показаний ваттметров PW1 и PW2, есть не что иное, как мощ­ность трехфазной цепи.

Следует отметить, что показания каждого ваттметра могут быть поло­жительными или отрицательными в зависимости от зна­чения угла φ и его знака. Более того, при φ =+60° пока­зание ваттметра PW1равно нулю, а при φ = -60° нуле­вое показание будет у ваттметра PW2. При φ =0, т. е. при чисто активной нагрузке, показание ваттметраPW1равно показанию ваттметра PW2.

Двухэлементные ваттметры, обычно называемые трех­фазными ваттметрами, представляют собой конструкцию из двух измерительных механизмов одноэлементных фер­родинамических ваттметров с одной общей подвижной частью.

Примерное конструктивное выполнение двухэлемент­ного ферродинамического измерительного механизма, широко используемого для построения трехфазных ватт­метров, показано на рисунке 6.20.

Два шихтованных магни­топровода 1 имеют неподвижные токовые обмотки 2. Об­мотки напряжения, выполненные в виде подвижных ра­мок 3, укреплены на общей оси.

Включение токовых обмоток и обмоток напряжения трехфазных двухэлементных ваттметров производится по схеме рисунка6.19, в которой используется метод двух при­боров.

Рисунок 6.20, а — двухэлементный ферродинамический измерительный механизм; б- схема включения элементов двухэлементного ваттметра в трехфазную трехпроводную цепь с использованием трансформаторов тока

Расширение диапазонов измерения трехфазных двух­элементных ваттметров, так же как и одноэлементных однофазных ваттметров, осуществляется с помощью из­мерительных трансформаторов тока и напряжения. На рисунке 6.20,б показано включение элементов двухэлементного трехфазного ваттметра в трехфазную трехпроводную цепь через измерительные трансформаторы тока. Оче­видно, что в этом случае для получения мощности цепи показание ваттметра необходимо умножить на номи­нальный коэффициент трансформации К_ТА применяемых измерительных трансформаторов тока. Если измерение мощности осуществляется двумя одноэлементными ватт­метрами, то на значение К_ТU умножается арифмети­ческая сумма показаний ваттметров.

Измерение мощности методом трех приборов. Извест­но, что метод трех приборов применяется при измерении мощности в трехфазной четырехпроводной цепи (при этом используются три одноэлементных ваттметра).Так же как и метод двух приборов, метод трех приборов дает правильные результаты независимо от схемы соединения и характера нагрузки как при симметрии, так и при асимметрии токов и напряжений. По схеме, реализую­щей метод трех приборов, включаются также элементы трехэлементных трехфазных ваттметров.

Рисунок 6.21, а — схема включения трех ваттметров в трехфазную трехпроводную цепь; б- трехэлементный ферродинамический измерительный механизм.

На рисунке 6.21,а приведена схема включения грех одно­элементных ваттметров по методу трех приборов в трехфазную четырехпроводную цепь. Нетрудно видеть, что в этом случае каждый ваттметр измеряет мощность одной фазы:

где U_А, U_В иU_С— фазные напряжения; I_А, I_ВиI_С—фазные токи; φ_А, φ_В и φ_С — фазовые сдвиги между соот­ветствующими фазными напряжениями и фазными то­ками.

Очевидно, что для нахождения мощности трехфазной четырехпроводной цепи необходимо взять алгебраическую сумму показаний всех ваттметров:

Принципиальная конструктивная схема трехэлемент­ного трехфазного ферродинамического ваттметра приве­дена на рисунке 6.21,б. Каждый элемент содержит выпол­ненный из магнитомягкого материала шихтованный магнитопровод / с неподвижной токовой обмоткой 3. Под­вижные рамки элементов 2 жестко укреплены на одной оси. Таким образом, на подвижную часть трехфазного трехэлементного ваттметра действует арифметическая сумма моментов всех трех элементов. Непосредственное включение элементов ваттметра в трехфазную четырех-проводную цепь осуществляется по схеме, изображенной на рисунке 6.21,а.

Расширение диапазонов измерения трехэлементных трехфазных ваттметров осуществляется так же, как и двухэлементных ваттметров,— с помощью измеритель­ных трансформаторов тока и напряжения.

Следует отметить, что в последние годы промышлен­ностью для измерения мощности в четырехпроводной трехфазной цепи выпускаются специальные щитовые ферродинамические двухэлементные ваттметры типа Д323. Элементы этих ваттметров имеют не по одной, а по две токовые обмотки. Дополнительные токовые об­мотки включаются в четырехпроводную трехфазную цепь по специальной схеме. Показания такого ваттметра справедливы как при равномерной, так и при неравно­мерной нагрузке фаз.
