Гидромеханическая разработка грунта гидромониторами и землесосными установками
Гидромеханический метод основан на использовании воды для переработки грунта. Применение этого метода целесообразно при больших объемах работ, необходимости устройства насыпей с минимальной осадкой, при наличии достаточных ресурсов воды и электроэнергии.
Технологический процесс гидромеханизации включает разработку грунта в забое и перевод его в полужидкую массу (пульпу), транспортирование и укладку (намыв) пульпы в сооружение или в отвал.
По способу разработки грунтов методами гидромеханизации различают гидромониторный (размыв грунта струей воды) и землесосный (засасывание грунта из-под воды). Первый способ применяют при разработке грунта в надводных забоях, а второй – в подводных забоях.
Гидромониторный способ – размыв сухого забоя мощной струей воды с последующим транспортированием разжиженного грунта (пульпы) Применяется при вскрышных работах (разработка верхних слоев грунта для свободного доступа к полезным ископаемым с последующей разработкой их открытым способом), разработке выемок песка, суглинка, глины и т.д.
Землесосный способ выполняется посредством разработки, всасывания и транспортирования по трубам разжиженного грунта из-под воды. Способ нашел применение при устройстве каналов, намывке дамб, плотин, насыпей, планировке территорий, устройстве морских и речных сооружений.
Гидромеханическая разработка грунта – наиболее удобный и экономичный способ, при нем отпадает необходимость в строительстве автомобильных дорог, железнодорожных путей и в транспортных средствах для перевозки грунта. Увлажнение, разравнивание и уплотнение грунта, неизбежные при сухом способе производства работ, здесь отпадают, так как эту работу выполняет вода. Стоимость разработки грунта на 30. 40 % ниже по сравнению с экскаваторной; выработка также возрастает в 1,5. 2 раза. Если взять стоимость всего цикла производства земляных работ, то стоимость при гидромеханизации ниже остальных способов в 10. 18 раз.
Разработка грунта гидромониторамиприменяется в надводных забоях (рис. 5.1). Основным технологическим средством является гидромонитор, который представляет собой стальной ствол с насадкой (50…175 мм) и шарнирными сочленениями, обеспечивающими вращение ствола в вертикальной и горизонтальной плоскостях для направления водяной струи на фронт забоя. Вода подступает к гидромонитору по трубопроводу под значительным напором (60…80 м), создавая скорость движения струи по выходе из насадки 10…35 м/с. В результате ударного действия струи грунт разрушается и образуется пульпа. В зависимости от рода грунта и высоты забоя расход воды на 1 м 3 разрабатываемого грунта составляет 3…15 м 3 .
Разработка грунта может производиться встречным забоем, когда гидромонитор располагается на подошве забоя, и размыв ведут снизу вверх или попутным забоем – с расположением гидромонитора над фронтом забоя и размывом грунта сверху вниз.
Рис. 5.1. Гидромониторный способ разработки грунта: а) схема гидромонитора;
б) встречный забой; в) попутный забой; 1 – водовод; 2 – гидроцилиндры управления;
3, 4 – шарнирное сочленение ствола с водоводом; 5 – рычаг; 6 – ствол;
7 – насадка ствола; 8 – гидромонитор; 9 – фронт забоя; 10 – канава отвода пульпы
В первом случае обеспечивается высокая производительность гидромонитора за счет периодических обвалов грунта, нависающего над зоной подмыва (вруба). Этот эффект достигается при применении для отбойки грунта воды под высоким напором или взрывчатых веществ (взрывание грунта). Так как гидромонитор может оказаться среди потоков пульпы, ее следует направлять в обход гидромонитора.
При попутных забоях производительность гидромонитора ниже, но перемещается он по сухому грунту, а поток пульпы, приобретая от водяной струи достаточную начальную скорость, обеспечивает интенсивный сток.
При благоприятном рельефе местности, размытой гидромонитором, грунт по трубопроводу или лоткам самотеком направляется к месту образования насыпи. При неблагоприятном рельефе пульпа вначале поступает по канавам в зумпф или приемный колодец, а затем по напорному трубопроводу перекачивается землесосом в насыпь.
Разработка грунта землесосным способом производится в подводных забоях с использованием земснарядов (рис. 5.2). В процессе разработки грунта производится всасывание грунтовой массы из-под воды с помощью всасывающей трубы землесоса, как с предварительным рыхлением для плотных глинистых грунтов, так и без него для песчаных и илистых грунтов.
Труба землесоса подвешена к специальной стреле, соединенной с мачтой и установленной на барже (земснаряде). При разработке плотных грунтов всасывающую трубу снабжают специальной вращающейся рыхлительной головкой или вибрационным рыхлителем.
Земснаряд соединяют с магистральным пульпопроводом, проложенным по берегу. Благодаря плавучему пульпопроводу, смонтированному на специальных поплавках (плашкоутах), осуществляют его передвижение вслед за перемещающимся по забою земснарядом. Разработку грунта начинают с заглубления всасывающей трубы с наконечником (или рыхлителем) на глубину снимаемого за одну проходку слоя грунта. Пульпа засасывается и подается по трубопроводам под давлением 200. 800 Па, производительность (масса перемещаемой пульпы по трубопроводу) изменяется в пределах 0,4. 12 тыс. м 3 /ч.
Рис. 5.2. Землесосный способ разработки грунта:
1 – грунтозаборное устройство; 2 – всасывающий трубопровод; 3 – грунтовой насос;
4 – напорный пульпопровод; 5 – свайный ход; 6 – плавучий пульпопровод;
7 – береговой пульпопровод; 8 – укладка грунта
Рабочим органом землесосного снаряда является засасывающее устройство. В зависимости от связности грунта к этому устройству перед его зевом прикрепляют в лёгких грунтах раструбы, а в глинистых и суглинистых грунтах – фрезерные разрыхлители. Под действием центробежного насоса в засасывающем устройстве образуется вакуум, под влиянием которого вода с грунтом (пульпа) поступает во всасывающую трубу, затем нагнетается в напорные пульповоды, которые уже перемещают пульпу к месту укладки.
Намыв насыпей из пульпы. Укладка (намыв) грунта происходит в результате оседания частиц грунта из пульпы, когда скорость движения ее становится ниже критической. Первоначально обваловывают площадь (с помощью бульдозера создают валы грунта заданной высоты по периметру этой территории), на которую будет поступать пульпа, так называемую карту намыва.
Ширину карты намыва назначают равной ширине основания возводимой насыпи, а длина карты принимается в пределах 100. 200 м.
Одновременно в работе должно находиться не менее трех карт – захваток: на одной – отстой пульпы, на второй – подача пульпы, на третьей – обваловывание. На этих картах поочередно выполняют намыв грунта, отстой (обезвоживание) и подготовительные работы к намыву следующего слоя. По контуру каждой карты бульдозером возводят земляной вал на высоту намываемого слоя пульпы и наращивают установленный ранее в пределах этой карты дренажный (водосборный) колодец с выпускаемой за пределы карты трубой. В зависимости от фильтрационных свойств грунта слой пульпы, укладываемый за один приём, может составлять 0,5…2,5 м.
Из существующих способов намыва и транспортирования пульпы чаще других применяются эстакадный и безэстакадный(рис. 5.3).
Рис. 5.3. Намыв грунта: а) эстакадным способом;
б) безэстакадным способом; 1 – водоотводящая труба; 2 – обваловывание грунтом;
3 – водосборный колодец (дренаж); 4 – магистральный пульпопровод
Эстакадный способ намыва грунта состоит в том, что магистральный пульповод располагают по продольной оси насыпи на инвентарных эстакадах, которые превышают по высоте возводимую насыпь. По всей длине пультопровод имеет отверстия или патрубки для слива пульпы. Из пульповода пульпа поочередно направляется на карты или участки намыва. Применяют этот способ для намыва широких насыпей.
В связи с трудностью извлечения нижней части опорных рам эстакады они обычно остаются в грунте. Это снижает качество насыпи и приводит к значительному расходу древесины. Кроме того, перестановка эстакады и ее наращивание, демонтаж монтаж пультопровода требуют значительных затрат ручного труда. Всё это сужает область применения эстакадного способа.
При безэстакадном способе магистральный пульпопровод укладывают вдоль основания возводимой насыпи (с одной или двух сторон в зависимости от ее размеров и местных условий рельефа). Через каждые 20…30 м на трубопроводе устанавливают специальные выпускные патрубки, через которые пульпа поступает на карту намыва.
Этот способ более прогрессивен, так как позволяет экономить около 1000 кубометров лесоматериалов, необходимых для устройства эстакад на каждый миллион кубометров намыва грунта.
Земляные валы вокруг насыпей устраивают высотой 1,0. 1,5 м для одной очереди намыва, сам же намыв выполняют слоями от 20 до 100 см высотой в зависимости от способности укладываемого грунта к дренированию. Для ускорения удаления воды с намываемой насыпи устраивают сбросные колодцы, из которых осветленная вода (освободившаяся от намываемого грунта) отводится за пределы насыпи. По мере намыва слоев грунта на карте колодцы наращиваются по высоте.
Возведение насыпей методом намыва обеспечивает значительную плотность грунта, в связи с чем к искусственному уплотнению грунта не прибегают, а придают насыпи небольшой (1,5 % при суглинистых и супесчаных и 0,75 % при песчаных фунтах) запас высоты на последующую усадку.
Источник
3. Намыв насыпей и площадок
Намыв железнодорожных насыпей может осуществляться по разным технологическим схемам.
Намыв насыпей с эстакад. Пульпа подводится по трубам или лоткам, уложенным по эстакаде. Если эстакаду устраивают по оси насыпи, способ укладки грунта называется «намывом с центральной эстакады», а при устройстве эстакад по бровкам насыпи — «двусторонним намывом». Если ширина основания насыпи превышает 25 м, целесообразнее применять двусторонний намыв, а при ширине основания насыпи менее 25 м — намыв с центральной эстакады.
Технологическая схема двустороннего намыва насыпи плавучей землесосной установкой показана на рис. 5.
Намываемая насыпь разбивается на карты — участки намыва длиной от 120 до 250 м. При распределении гидромассы вокруг водосбросного колодца, устраиваемого в центре карты, образуется отстойный пруд. Для распределения гидромассы на пульповоде имеются выпуски с задвижками, откуда по переносным лоткам пульпа поступает к краям насыпи.
Чтобы предотвратить растекание пульпы за пределы контура насыпи, устраивают обвалование, представляющее собой валики из грунта высотой 0,5—1,0 м, возводимые экскаватором или бульдозером по линии падения откосов. Разработан способ устройства обвалования с применением специальной машины — гидрообвалователя, представляющей собой землесосную установку на шагающем ходу.
Водосбросный колодец состоит из деревянных стоек диаметром 20 см с отесанными под прямым углом краями, к которым по мере намыва насыпи прикрепляются щиты или доски толщиной 5 см.
Штольня, отводящая воду из колодца, делается из брусьев толщиной 10—12 см и досок толщиной 5 см или из стальных труб. Штольне придается уклон 0,010—0,015 в сторону от насыпи. От штольни вода отводится по канаве, устраиваемой на расстоянии не менее 2,5—3 м от основания насыпи и имеющей уклон 1—1,5%.
При намыве насыпи на укладываемые частицы грунта непрерывно действует водяной поток, в результате чего получается плотная укладка грунта, не требующая дополнительного механического уплотнения.
Эстакада, поддерживающая пульповод, делается легкой, высотой 5 — 6 м из дерева или металла. При достижении насыпью высоты, затрудняющей дальнейшее производство работ, трубопровод разбирают. Если эстакада деревянная, ее наращивают. Металлическая эстакада является инвентарной, переставной. Для извлечения из грунта ее замытых стоек применяют кран-трубоукладчик. При новом положении эстакады на ней монтируют пульповод, и процесс намыва продолжается. Когда ширина очередной карты уменьшится до 20—25 м, от намыва двустороннего переходят к намыву с центральной эстакады. Эстакадный способ намыва грунта имеет ряд недостатков.
Сооружение эстакад и монтаж на них пульповодов весьма трудоемки и дороги.
На деревянные эстакады расходуется много лесоматериалов, остающихся в теле насыпи, что ухудшает ее качество и удорожает стоимость.

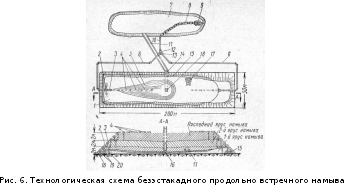

Безэстакадный продольно-встречный способ намыва насыпей более прогрессивный. Насыпь намывают встречным потоком пульпы с двух торцовых сторон карты. По технологической схеме (рис. 6) землесосный снаряд 9 разрабатывает подводный карьер 7 и нагнетает пульпу на карту намыва 1 по плавучему пульповоду 8 и береговому магистральному пульповоду 10, заканчивающемуся на расстоянии 75—100 м от карты тройниковым отводом 12, от которого отходят две линии разводящего пульповода 6, идущие к торцам карты.
В начале разводящих пульповодных линий установлены задвижки 13, позволяющие переключать поток пульпы в одну или другую линию. Каждая линия заканчивается стояком 18, уложенным под углом 45° на двух опорах 19 высотой 1—2 м. К стояку присоединены выпуск 2 и патрубок 3, уложенные на одной двухметровой опоре 20. В середине карты устраивается колодец 16, из которого через отводную трубу 14 вода сбрасывается в канаву 11. Обвалование 15 производится бульдозером 17.
Намыв из выпуска и патрубка на одной стороне карты ведется до тех пор, пока не будет полностью достигнута высота первичного обвалования яруса у места выпуска пульпы. После этого намыв переключается на другую сторону карты, а на намытой стороне производится обвалование второго яруса и наращивание стояка. Чередуя направления, ведут встречный намыв по ярусам то с одного, то с другого конца карты.
Этот способ намыва малотрудоемкий, так как исключаются работы по наращиванию эстакады и перестановке лотков; кроме того, не требуется машин, за исключением одного бульдозера, производящего обвалование.
Безэстакадный намыв с применением гусеничных кранов. Достоинством этого способа является уменьшение простоя земснарядов и трудоемкости вспомогательных работ путем исключения ручного труда.
На карте намыва укладывают две нитки разводящего пульповода. Пульпа из первой нитки поступает в звено раструбной трубы, поддерживаемой краном, из торца которой намывается слой толщиной 20—40 см в радиусе 7— 8 м. Затем кран опускает эту трубу на намытый грунт и наращивает следующую трубу. Наращивание труб производится без перерыва в подаче пульпы, так как трубы оснащены быстроразъемными соединениями.
После того как дойдут до конца карты, переходят к намыву из второй нитки разводящего пульповода, переключив на нее поступление пульпы из магистрального пульповода, а первую нитку демонтируют, укладывая трубы в сторону. При помощи бульдозера наращивают обвалование, после чего начинают намыв следующего слоя, монтируя вновь первую нитку разводящего пульповода. При этом по мере намыва насыпи трубы перемещаются ближе к ее оси.
Иногда намыв производится и в обратном направлении, т. е. при демонтаже разводящего пульповода. При этом кран, демонтируя пульповод, поднимает концевую трубу на 20—30 см, а после намыва из нее слоя трубу отсоединяют. Недостатком такой схемы является неизбежный намыв грунта на уложенный пульповод. При всех способах в намываемом грунте не допускается наличие органических включений, а глинистые и илистые частицы должны сбрасываться вместе с водой.
Намыв площадок под заводы, жилые кварталы и станции при вертикальной планировке имеет ряд особенностей.
Намыв начинается с пониженных мест.
В местах закладки фундаментов сооружений необходимо укладывать наиболее крупные фракции грунта, поэтому разводящий пульповод укладывают по осям фундаментов.
В пределах одного сооружения не разрешается иметь границы смежных карт.
