Способ крепления вышки туры

Крепление к стене строительных лесов

Приставные средства подмащивания – это строительные леса, устойчивое положение которых осуществляется креплением их к конструкциям зданий и сооружений, ремонт или возведение которых производится.

Крепление клиновых лесов

Анкерное крепление к стене осуществляется с помощью регулируемого кронштейна с анкерным болтом. Крепление допускается на расстояниях от 18 см до 30 см, для этого используют обычный кронштейн. Если расстояние до стены должно быть больше (от 30 см до 120 см) используют усиленный кронштейн. Регулируемый размер удлиненного кронштейна составляет 28-120 см. В паспорте производителя прилагается схема крепления к стене, но при этом количество точек крепления лесов не должно быть меньше 1 на 25 квадратных метров. Точки располагаются в шахматном порядке, что обеспечивает более надежную и безопасную конструкцию. Крайние ряды крепятся к стене по всей высоте и в каждом ярусе.

Крепление рамных лесов

Крепление осуществляется с помощью кронштейна, который представляет из себя две полосы железа, согнутые под необходимым углом. Одна часть представляет из себя крюк, который закрепляется вокруг вертикальной стойки (образуя так называемый хомут) и затягивается при помощи болта и гайки. Вторая часть согнута под углом 90 градусов и имеет отверстие, необходимое для крепления к стене с помощью анкерного болта. Анкерными кронштейнами осуществляется крепление конструкции к стене ремонтируемого здания через 4 метра в шахматном порядке. Один конец крепится к стене с помощью элементов анкеровки, другой крепится к стойке рамы.

Способы крепления штыревых лесов

Существует два способа крепления лесов к стене и зависят они от типа строительных работ.

Первый способ – для кладочных работ. Крепление осуществляется закладными, они закладываются в стену в процессе кладки.

Второй способ – для отделочных работ. Для этого способа используются анкерные кронштейны, которые крепятся к стене стяжки, а также одинарные и двойные крюки, которые крепят вертикальные стойки к анкерным кронштейнам в стене ремонтируемого здания.

Крепление хомутовых лесов

Крепление лесов к стене осуществляется при помощи металлических саморасклинивающихся пробок, которые забиваются в пробиваемые в стене отверстия и с помощью завинчивания крюка в муфту производят их закрепление. Крепление яруса к стене осуществляется с помощью поперечины. Поперечина – это труба, длинной 120 см или 210 см. Один конец трубы ровный и с помощью хомута он крепится к каркасу лесов, тем самым усиливая их прочность. На втором конце находится проушина – своеобразная петля, за которую крепится и происходит крепление каркаса лесов к стене здания. Если кладка стены произведена из семищелевого кирпича или она ослаблена, то для безопасности работ и прочности крепления используют удлиненные пробки.

Крепление внутренних ярусов осуществляется в шахматном порядке, то есть крепятся вертикальные стойки через два яруса. Крайние ряды – через каждые 4 метра по высоте. У верхнего яруса лесов к зданию крепятся все ряды вертикальных стоек.

Крепление вышек тур

В основном вышки тур – это мобильные, передвижные строительные вышки, высота которых чаще всего не превышает 22 м. Но иногда при высокой нагрузке на конструкцию необходима большая прочность, для таких моделей используется быстро отсоединяющиеся крепления к стене здания.

Ширина щели между вышкой и стеной здания не должна превышать 15 см. Крепление осуществляется с помощью кронштейна, который представляет из себя две полосы железа, согнутые под необходимым углом. Одна часть представляет из себя крюк, который закрепляется вокруг трубы вышки (образуя так называемый хомут) и затягивается при помощи болта и гайки. Вторая часть согнута под углом 90 градусов и имеется отверстие, необходимое для крепления к стене с помощью анкерного болта. Схема расположения крепления приводится изготовителем в паспорте для оборудования.

Источник

Метод крепления вышки-туры при помощи анкеров

Если вы приобретаете вышку-туру высотой до 4 метров, то о креплении не стоит беспокоится, так как оно здесь просто не нужно. А вот если при работе нужна вышка тура узкая высотой уже более 4 метров, то рекомендуется ее прикрепить к стене, чтобы не допустить опрокидывания. Хотя по стандарту такое крепление нужно на высоте более 10 метров. Но зачем рисковать. Итак, если возникла необходимость в креплении вышки-туры, то нужно иметь 2 специальных крепежа — это кронштейн и анкер.

Если с анкером все более или менее понятно, то кронштейн здесь представляет собой пару металлических полос, которые согнуты под разными углами. Кончено же, полосы соединяются при помощи болтов и гаек. А в самих полосах есть отверстия, благодаря которым можно регулировать длину кронштейна. Один конец кронштейна представлен в виде крюка, где есть отверстия для крепления. И именно этот конец крепится к лестнице вышки-туры. Получившийся хомут затягивают при помощи болтов и гаек. А второй конец кронштейна загнут уже под прямым углом. Здесь есть отверстия для крепления к стене при помощи анкера.

Все просто, а главное, надежно. Как же прикрепить вышку-туру к стене при помощи анкерного крепления?

• Нужно установить к стене, куда будет крепиться конструкция, 1 или даже 2 анкера на нужном расстоянии.
• После этого можно приступать к сбору вышки-туры, но для начала нужно собрать всего две секции из всех имеющихся.
• Теперь на лестнице, которая находится на второй секции будущей вышки-туры, необходимо закрепить кронштейн. При этом его можно крепить и с двух сторон симметрично. А можно крепить кронштейн с одной стороны лестница. Если будет выбран последний вариант, то важно делать крепления в шахматном порядке, то есть сначала с одной стороны, потом выше, но с другой и так далее.
• Сейчас нужно соединить кронштейны, закрепленные на лестнице, вместе с анкерами, которые уже вмонтированы в стену.
• Собираем еще две секции вышки-туры. Теперь на лестнице 4 секции крепим кронштейн как и в 3 пункте. После этого крепим кронштейн к анкеру точно так же, как в 3 пункте. Тоже самое нужно проделывать до тех пор, пока вышка-тура не наберет нужную высоту.

Если закрепить вышку к стене нет возможности, то ее можно закрепить и к полу. Техника здесь мало чем отличается. Так, нужно для начала зафиксировать крепежный анкер к полу, а затем прикрепить канаты, металлические тросы или веревки к этому самому крепежу. Под конец трос крепится к самой вышке. Подробней на сайте www.lesa-s.ru

Такую хорошо закрепленную вышку-туру в случае возникновения пожара можно легко использовать в качество одного из резервных путей эвакуации людей из горящего здания.

Видео: монтаж вышки-туры

Источник

Как закрепить вышку туру и строительные леса к стене

Итак, если у вас имеется вышка тура или строительные леса, и, поставив их вы обнаружили, что, они очень не устойчивы, то вам может помочь обычный кронштейн крепления.

Такие кронштейны подходят к рамным строительным лесам и вышкам турам.

На фото видно, что кронштейн представляет собой две полосы железа, согнутые под необходимыми углами.

Одна половинка представляет собой крюк, с прорезями для болта и гайки. Как раз этот крюк и закрепляется вокруг трубы строительных лесов или вышки туры (для вышки с квадратным профилем потребуется прокладка). Болт и гайка нужны для того, чтобы затянуть получившийся хомут.

Вторая часть представляет собой лист железа согнутый на конце под прямым углом. По длине этой половинки просверлены отверстия, они же есть и на первой половинке. С помощью двух болтов и гаек можно регулировать длину кронштейна. На конце листа имеется отверстие, необходимое для крепления к стене при помощи анкерного болта.

Закрепить вышку туру или строительные леса к стене не составляет труда, схему расположения креплений можно посмотреть в паспорте на оборудование.

Как видно из фото кронштейн очень прост по конструкции и при желании его можно сделать своими руками, или приобрести у нас.

Так же для крепления потребуются анкера (пробки), которые засверливаются в стену. На данной картинке показана пробка диаметром 33 мм, с глубиной сверления 135 мм. На конце анкера находится крюк, к которому и крепится кронштейн.

Контакты

Адрес: Россия, 119620, г. Москва, ул. Авиаторов, 12

Источник

Как собрать вышку туру?

Содержание:

Вы купили вышку туру или собираетесь ее приобрести? Помните, что это не обычная лестница-стремянка, которую можно без труда сложить и разложить, а сложная конструкция. В разобранном виде она представляет собой набор отдельных элементов: перекладин, опор, досок, колес – всего их может быть более 15 штук. Что со всем этим делать? Как собрать туру и ничего не перепутать? И главное – в какой последовательности? Поскольку работать придется на большой высоте, где возникает риск падения, конструкция должна быть устойчивой, надежной и ровно стоять на земле. Безопасность во многом зависит от правильной сборки изделия. Первый раз этот процесс может занять много времени: прежде всего, придется разбираться, для чего предназначена каждая деталь и куда она крепится. Чтобы облегчить задачу, мы предлагаем вам алгоритм монтажа вышки туры. Знакомство с ним поможет избежать ошибок, а в скором времени процесс сборки этой конструкции будет занимать всего 15 – 20 минут. И справиться с ним можно даже в одиночку!

Порядок сборки конструкции

Монтаж вышки туры состоит из трех основных этапов. Ниже приведено подробное описание последовательности действий.

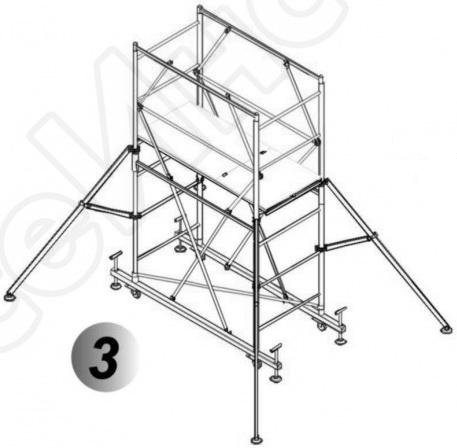

3. Сборка ограждений

В последнюю секцию вставить боковые ограждения, которые монтируются в соединительные гантели. Они обеспечивают безопасную работу на высоте, предотвращая случайное падение рабочего. Для конструкций с количеством секций более трех необходимы вспомогательные угловые опоры, которые устанавливаются с четырех сторон вышки и придают ей дополнительную устойчивость

Несколько советов по безопасности

Итак, вышка тура собрана. Прежде чем подниматься на рабочую площадку, не забудьте учесть несколько важных правил, которые не только оптимизируют рабочий процесс, но и сделают его более безопасным.

• Забираться на строительную туру следует по внутренней стороне лестниц, там же необходимо осуществлять подъем инструмента и материалов.
• Убедитесь, что рабочая площадка чистая, на ней нет воды, наледи, снега. При необходимости следует очистить ее перед началом работ.
• Располагайте на рабочей площадке инструмент и строительные материалы так, чтобы они не мешали вашим движениям.
• Если рабочая площадка находится на высоте более 6 метров, следует установить страховочные настилы на секцию, расположенную ниже.

Выполняя эти простые правила, вы можете быть уверены в безопасности работ. После использования вышка тура так же легко разбирается – действия выполняются в обратном порядке. Как видите, ничего сложного. Можно собирать и разбирать конструкцию несколько раз в день, производя работы на разных объектах.

Источник

Вышка-тура: правила безопасности при работе

При проведении строительных работ на высоте широкое применение получили вышки-туры. Их использование обусловлено рядом преимуществ:

— конструкции без проблем транспортируются в разобранном виде;

— легко и быстро монтируются без необходимости применения сложного инструмента;

— они облегчают доступ к расположенным высоко элементам строительных объектов;

— некоторые модели оборудованы лебедкой, сильно облегчающей труд рабочих.

Кроме того вышка универсальна: ее можно использовать как внутри помещений, так и снаружи на разных высотах. Мобильность, простота — главные критерии предпочтения вышки-туры перед обычными строительными лесами.

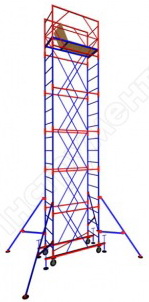

Устройство вышки-туры

Вся конструкция очень простая. Вышка-тура для высотных работ состоит из основы в виде стального, реже алюминиевого, каркаса и нескольких секций, напоминающих внешне обычные лестницы, а также одной или нескольких рабочих площадок. Все составные части надежно скрепляются специальными соединениями или замками.

Вся вышка в сборе надежно стоит на поверхности, обеспечивая безопасность рабочих. Для удобства в нижней части туры крепятся небольшие колесики, с помощью которых приспособление можно передвинуть в другое место. При перемещении вышки и установки ее колеса обязательно фиксируются специальными блокираторами.

Безопасность прежде всего!

Несмотря на свою простоту в устройстве и эксплуатации вышка-тура требует строгого соблюдения правил техники безопасности при работе с ней. В первую очередь это связано с работой на высоте. Перед использованием сооружения необходимо тщательно ознакомиться с его техническим паспортом, в котором доступным для каждого языком прописаны все главные требования к эксплуатации, разъяснены особенности сборки, дальнейшего использования.

Для работы с вышки-туры требования безопасности следующие:

• монтажная конструкция ежедневно перед началом установки и проведением работ должна проверяться на соответствие комплектации, на надежность и правильность установки запорных элементов, а также на общую целостность сооружения, его отдельных элементов (стыков, стопоров и других составных частей);
• площадка, которая будет использоваться при сборе вышки, должна обязательно иметь ровную поверхность. Если такой возможности нет, придется использовать строительное сооружение, оборудованное специальными винтовыми опорами, которые можно регулировать. При работе на мягких грунтах при установке вышки всю рабочую площадку необходимо тщательно утрамбовать;
• не допускается установка и крепление вышки к неустойчивым монтажным конструкциям;
• категорически запрещается использование сооружения без стопоров;
• при работе на улице на открытом пространстве у вышки должен быть молниеприемник с заземлением;
• согласно правилам эксплуатации при работе на настиле вышки не должно быть скоплений строительных материалов, мусора или инструмента. Устойчивость конструкции от этого снижается. То же самое касается территории, на которой вышка размещена: не должно быть строительных нагромождений, которые могут препятствовать передвижению сооружения;
• около вышки не должны производиться работы никаких подъемных механизмов, в том числе кранов;
• запрещено нахождение посторонних вблизи высотных работ и тем более на самой вышке-туре;
• все работы должны производиться с рабочей площадки или так называемого настила. Площадка (настил) должна иметь ограждения. Все эти нормы установлены ГОСТом 12.4.059-89. Когда возможность установки настилов по каким-либо причинам отсутствует, обязательно использование страховочного оборудования для строителей;
• имеются ограничения по нагрузке на сооружение. По стандарту она не должна превышать 180 килограмм, но в зависимости от модификации значение может варьировать;
• запрещено использование вышки при неблагоприятных погодных условиях.

Кроме вышеперечисленного при хранении и транспортировке также должны соблюдаться определенные условия.

При работе на высоте более 4 метров появляются особые требования: составляется специальный акт, утвержденный главным инженером, а правильность монтажа и установки вышки контролируется особой комиссией. Из особенностей установки: вышка крепится к стене здания для устойчивости. Важно контролировать уклон, если он достигает значения более 3 градусов, сооружение необходимо проверить и переустановить.

Назначение ответственного и его обязанности

Существуют и некоторые административные процедуры, связанные с высотными работами. Для контроля за исправностью вышки и соблюдением правил безопасности назначается отдельный специалист, в обязанности которого и будет входить контроль за тем, насколько правильно выполняются высотные работы и как эксплуатируется сооружение. Обычно это сотрудник, ответственный за соблюдение техники безопасности на стройке, имеющий личный практический опыт работы с вышкой-турой. Ответственный обязан предпринять следующие действия:

• проводить анализ возможности появления опасных ситуаций и составлять перечень действий, направленных на снижение риска производственного травматизма при работе с вышкой;
• постоянно следить за соответствием проводимых работ и инструкции по эксплуатации сооружения;
• осуществлять сборку конструкции совместно с рабочими, прошедшими соответствующий инструктаж.

Источник

Вам также может понравиться

Ясень семена способ распространения

Ясень обыкновенный Fraxinus excelsior – так в ботанической

Ярлыки способы создания ярлыков ос windows

Создаем ярлыки на рабочем столе Windows Создаем ярлыки

Японское удобрение фуджима способ применения

Удобрения Фуджима Знаете потрясающее удобрение, палочка

Японский чай способ заварки

Технология заваривания японского чая Известно, что

	1. Сборка базы Две опорные базы установить параллельно друг другу. Вкрутить винтовые опоры, находящиеся по краям, рядом с колесами, так, чтобы колеса оторвались от земли. Между базами по диагонали закрепляют планку, выравнивая получившийся прямоугольник. Затем корректируют положение базы с помощью винтовых опор до тех пор, пока конструкция не будет установлена строго горизонтально

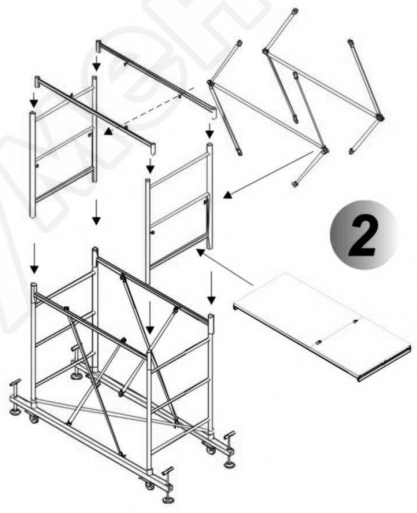

	2. Сборка секций В монтажные отверстия базы (стаканы) вставляются боковые лестницы, между ними устанавливаются соединяющие перемычки (гантели) – они надеваются сверху на лестницы и располагаются горизонтально базе. После этого полученную конструкцию закрепляют стяжками секции крест-накрест. Сверху кладется настил. Если вышка тура имеет несколько секций, действия по сборке туры повторяются
