СПОСОБЫ УБОРКИ САХАРНОЙ СВЕКЛЫ
Методическое пособие по курсу
«Методика преподавания изобразительного искусства»
В процессе уборки сахарной свёклы нужно извлечь корнеплоды из земли, срезать головки с ботвой, очистить корнеплоды от земли, срезать корешки и хвостики, собрать ботву и корнеплоды отдельно. Повреждения корнеплодов не допустимы. Существует несколько способов уборки сахарной свёклы, при которых машины выполняют либо отдельные операции либо весь процесс:
первый это — Ручной способ самый трудоёмкий. Применяются свёклоподъёмники, которые нарушают связь корней с землёй. Остальные операции проводятся вручную.
Комбайновый способ заключается в том, что основные операции производятся одной машиной — свёклокомбайном. Но в этом случае корни перед отправкой на сахарный завод или хранилище приходится доочищать вручную или
погрузчиками-очистителями. Недостатки комбайнового способа в его трудоёмкости и в том, что корни свёклы могут долго лежать на поле неукрытыми. Погрузчик АЗК – 6-03 предназначен для подбора, доочистки и погрузки в транспортные средства корнеплодов сахарной свеклы, выкопанных копачом.
Перевалочный способ представляет собой промежуточный вариант между комбайновым и поточным способами. Он заключается в том, что свёкла выгружается на перевалочные площадки (обычно на краю поля у дороги), где она складывается в бурты. Из буртов корнеплоды забираются свёклопогрузчиками для очистки и отправки на место использования или хранения. Перевалочный способ по трудоёмкости занимает промежуточное место между комбайновым и поточным и применяется при нехватки транспорта или загрязнённости свекловичного сырья.
Поточный способ наиболее прогрессивен. При поточном способе корни и ботва непосредственно из свёклоуборочной машины выгружаются в транспортное средство, после чего сразу же направляются на место использования или хранения. Поточный способ наименее трудоёмок и позволяет провести уборку за короткий промежуток времени. Подразделяется на одно- и двух- и трехфазный:
При однофазном поточном способе используется комбайн, снабжённый механизмами очистки корней и их выгрузки в транспортное средство. Обычно такие комбайны работают с прицепными тележками для сбора ботвы.
При двухфазном поточном способе (также известен как раздельный) используются по отдельности два типа машин: ботво- и корнеуборочная.
Ботвоуборочная машина срезает ботву и грузит её в транспортное средство, затем
корнеуборочная машина выкапывает, очищает корни и грузит их в другое транспортное средство.
Существует также поточно-перевалочный способ, когда часть корнеплодов увозится сразу на завод или хранилище, а часть — на перевалочную площадку.
При подготовке поля к уборке:
— убирают корнеплоды с поворотных полос шириной не менее 16 м;
— поле разбивают на загоны с шестикратным количеством рядков в каждом для обеспечения согласованности захвата уборочных машин;
Качество уборки свеклы в основном определяется оптимальной высотой среза ботвы, минимумом повреждений корнеплодов, наименьшими потерями корней и разрушениями почвенной структуры.
При уборке свеклы общие потери корнеплодов на поле не должны превышать 7%.
Наличие подрезанных и давленых корнеплодов, их количество не должно превышать 10%. Отходы сахаристой массы в ботве должны быть не более 3%. Допускается загрязненность корней зеленой массой ботвы и сорняками до5%.
Оптимальная высота среза ботвы
Ботва свеклы является ценным кормом и может использоваться в животноводстве. Возможно также измельчение ботвы с последующей запашкой в качестве дополнительного органического удобрения.
От места среза ботвы зависит полнота сбора урожая и качество корнеплодов. Оптимальный уровень среза ботвы – 1 см под нижними зелеными черешками листьев. Нарушение заданной высоты среза приводит к потерям массы корнеплода (рис. 1).
Рациональная глубина подкапывания корнеплодов
Должно обеспечиваться полное подкапывание рядков с минимальными потерями массы в результате обламывания хвостовой части (рис. 2).
Основная масса корнеплодов обычно сосредоточена на глубине до 20 см, а для нормального хода процесса выкапывания глубину хода вибрационных копачей рекомендуется устанавливать в пределах до 10 см. Излишняя глубина подкапывания корнеплодов нежелательна, поскольку может увеличивать поступление почвенной массы, сопровождается повышением сопротивления движению машины и возникающих усилий. Обломы хвостовой части корней диаметром менее 1 см к потерям не относятся. В качестве рабочих органов могут применяться дисковые, вильчатые или вибрационные копачи.
| Свеклоуборочные машины по способу агрегатирования |
| прицепные |
| навесные е |
| самоходные |
По способу агрегатирования машины делятся на
прицепные (в основном, комбайны и ботвоуборочные машины) и
навесные (в основном, свёклоподъёмники и свёклопогрузчики), а
также бывают самоходными (например, корнеуборочные машины).
К свёклоуборочным машинам относятся: ботвоуборочные и корнеуборочные машины, свёклоуборочные комбайны, свёклопогрузчики (свёклопогрузчики-очистители).
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
Уборки кормовой свеклы
Технологические операции Комплекс машин
Уборки сахарной свеклы
Технологические операции Комплекс машин
| 1. Уборка ботвы с погрузкой в транспорт. Уборка и складирование корнеплодов в валок | УЭС-2-250А (Беларус 1221) + КСН-6 |
| 2. Транспортировка ботвы | МТЗ-82 (Беларус 1221) + ПСЕ-Ф-12,5Б |
| 3. Подбор корней из валка с погрузкой в транспорт | МТЗ-82 (Беларус 1221) + ППК-6 |
| 4. Транспортировка корней на свеклоприемный пункт (завод) | ГАЗ-САЗ-4509, ЗИЛ-ММЗ-554М |
При перевалочном способе уборки после операции 3 выполняются дополнительные операции «Транспортировка корней к кагатам» и «Погрузка корней из кагата в автотранспорт»:
| Транспортировка корней к кагатам | МТЗ-82 + ГКБ-887Б; Беларус 1221 + ГКБ-8526 |
| Погрузка корней из кагата в автотранспорт | МТЗ-80 + ПЭ-0,8Б, МТЗ-80 + + СНТ-2,1Б, самоходный СПС-4,2А |
| 1. Уборка ботвы с погрузкой в транспорт | МТЗ-82 (Беларус 1221) + МБШ-6, МТЗ-82 + МБК-2,7 |
| 2. Транспортировка ботвы | МТЗ-82 (Беларус 1221) + ПСЕ-Ф-12,5Б |
| 3. Уборка корней с погрузкой в транспорт | МТЗ-82 (Беларус 1221) + МКП-6, Самоходный МКК-6 |
| 4. Транспортировка корней к месту хранения (буртам) | МТЗ-80/82 + ГКБ-887Б, Беларус 1221 + ГКБ-8526 |
| 5. Подготовка котлованов для буртов | ПЭА-1,0, ПЭС-1,0 |
| 6. Самозагрузка и транспортировка соломы к буртам | МТЗ-82 (Беларус 1221) + ТСС-6 |
| 7. Формирование буртов и укрытие соломой | Вручную |
| 8. Укрытие буртов землей | МТЗ-82 + БН-100А |
Рекомендуемый комплекс машин позволяет убирать ботву и корни кормовой свеклы, возделываемой с междурядьями 0,45 и 0,6 м. При отсутствии свеклоуборочного комбайна операция 3 может быть заменена двумя операциями и соответствующим комплексом машин:
| Подкапывание корней свеклы с укладкой в валок | МТЗ-80/82 (Беларус 1221) + МКП-6-40 |
| Подбор корней из валка и погрузка в транспортное средство | МТЗ-80/82 (Беларус 1221) + ППК-6 |
Подготовка агрегатов.Ботвоуборочные машины агрегатируются с тракторами МТЗ-82 на узких шинах 9×42 с расстановкой колес на колею 1800 мм. Соединение гидросистемы трактора и ботвоуборочной машины выполняют таким образом, чтобы в положении левого рычага гидрораспределителя «опускание», а правого «нейтральное» поднимались ботворезы. Правильность подсоединения шлангов к рабочему цилиндру проверяют плавным отклонением копирующих щупов перпендикулярно движению машины при рабочем положении рукояток гидрораспределителя. Машина при этом должна поворачиваться в сторону увода щупов, в противном случае шланги на рабочем цилиндре нужно поменять местами.
Высоту и качество среза регулируют положением копиров относительно ножей, сколы головок устраняют снижением скорости движения, заменой ножей на более острые.
Глубина хода копачей регулируется с помощью винтов копирующих колес.
Подготовка поля и способы движения агрегатов. Перед началом уборки осматриваются свекловичные поля, убираются камни, древесные остатки и другие посторонние предметы. Убирается свекла с поворотных полос, которые должны быть равны трем-четырем проходам сеялки СТВ-12В «Полесье». Составляется рабочий план.
До начала массовой уборки свекловичные плантации разбиваются на загоны (216 рядков для междурядья 0,45 м и 162 рядка для междурядья 0,6 м) и убирается свекла с поворотных полос (36 рядков для междурядья 0,45 м и 27 рядков для междурядья 0,6 м) и межзагонных проходов (12 рядков для междурядья 0,45 м и 9 рядков для междурядья 0,6 м). Если МТА не имеет свободного выезда для разворота при уборке поворотных полос, то на концах этих полос вручную убираются участки размером 20×20 м. Затем приступают к механизированной уборке свеклы с поворотных полос. Предварительно убирается ботва ботвоуборочной машиной с загрузкой ее в рядом идущий транспорт. За ботвоуборочной машиной идет комбайн (или копатель-валкоукладчик и подборщик-погрузчик), который убирает корни и грузит их в рядом идущий транспорт.
После уборки поворотных полос и разбивки поля на загоны убираются межзагонные (транспортные) проходы (рис. 4.39).
Рис. 4.39 Схема подготовки поля к механизированной уборке свеклы
Во избежание повреждения корней свеклы при уборке поворотных полос и межзагонных проходов транспортный агрегат должен иметь такую ширину колеи, чтобы его колеса вписывались в междурядье.
Наиболее эффективным способом движения свеклоуборочных агрегатов на поле является комбинированный, когда в начале убирают попарно первый и третий участки первого загона, а затем второго загона вразвал с правыми поворотами, после этого убирают вторые участки с левыми поворотами (рис. 4.40). При этом необходимо, чтобы загоны начинались со стыковых междурядий, а переход на движение агрегатов всвал происходил по окончании шести проходов сеялки (72 рядка для междурядья 0,45 м и
54 рядка для междурядья 0,6 м) и тоже начинался со стыкового междурядья.

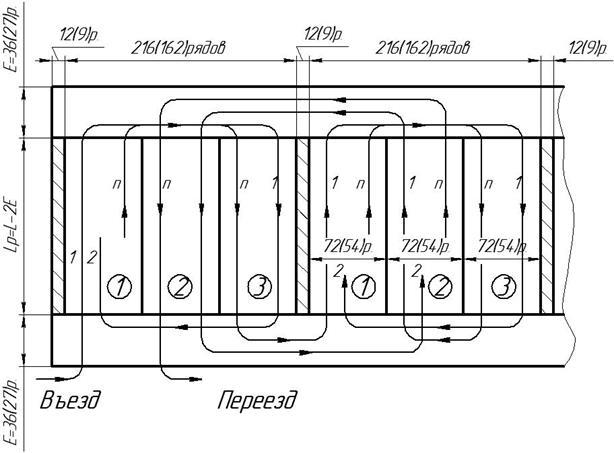

Рис. 4.40 Схема движения свеклоуборочного агрегата на поле:
с левым расположением погрузочного транспортера
Для свеклоуборочных агрегатов с правым расположением погрузочного транспортера целесообразно движение на 1-й и 3-й делянках вразвал с левыми поворотами, а на делянках 2-2 всвал с правыми поворотами (рис. 4.41).

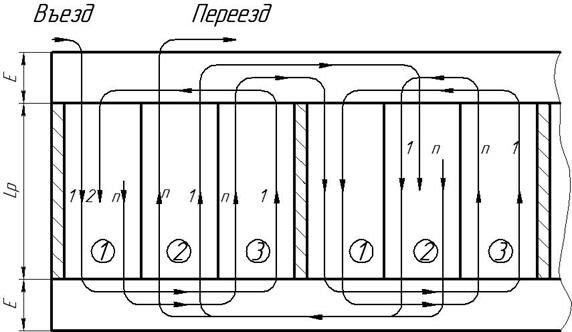

Рис. 4.41 Схема движения свеклоуборочного агрегата на поле:
с правым расположением погрузочного транспортера
При работе МТА на уборке корнеплодов применяется и комбинированный способ движения на четырех делянках одного загона (рис. 4.42) наиболее рациональная ширина загона ¾ 300 рядов при междурядье 0,45 м и 225 рядов при междурядье 0,6 м. Каждый загон разбивается на четыре делянки по 72 и 54 рядка соответственно. Между третьей и четвертой делянками загона предварительно убираются 12 (междурядье 0,45 м) или 9 (междурядье 0,6 м) рядов для транспортного прохода.
Сначала убираются первый и третий участки (делянки) вразвал, с правыми поворотами, а затем второй и четвертый всвал с левыми поворотами (для свеклоуборочных агрегатов с левым расположением погрузочного транспортера).

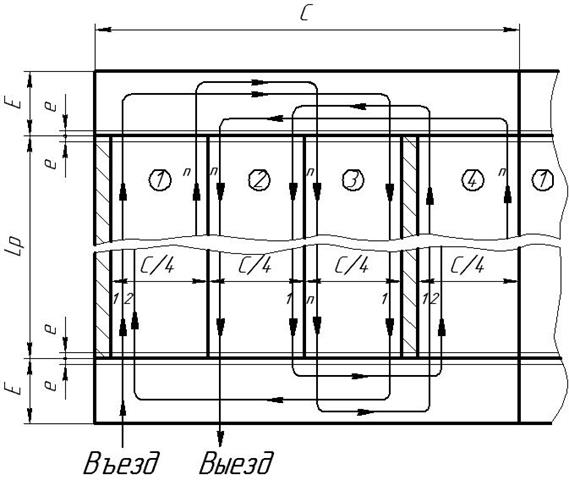

Рис. 4.42 Схема движения свеклоуборочного агрегата на 4 делянках одного загона
Для свеклоуборочных агрегатов с правым расположением погрузочного транспортера сначала убираются первый и третий участки вразвал с левыми поворотами, а затем второй и четвертый всвал с правыми поворотами.
Для подбора корней в процессе уборки за каждым уборочным агрегатом должны быть закреплены вспомогательные рабочие и транспорт.
Контроль качества. Качество обрезки ботвы определяется на двух проходах ботвоуборочной машины. На каждом ряду осматриваются подряд корнеплоды ¾ всего 100 шт. Срез должен быть у основания черешков листьев, не ниже зоны спящих глазков. Допускаются черешки высотой не более 2-х см.
Потери ботвы определяются на участке поля длиной 20 м и шириной, равной захвату машины. Урожайность ботвы определяется на площадке размером 20×5 м после взвешивания.
Потери ботвы определяются в процентах к массе убранной и потерянной ботвы.
Потери корнеплодов определяются на тех же участках и также как и при уборке ботвы. Отдельно взвешивают потери на поверхности поля и в почве. Конечную величину (в процентах) определяют как отношение массы потерь к общей массе корнеплодов.
Загрязненность корнеплодов определяется отбором трех навесок (по 50 кг) вороха из транспортного средства (посредине, впереди и сзади кузова). Загрязненность определяется как отношение целых корнеплодов и их частей к общей массе вороха (в процентах).
Таблица 4. 44 Оценка качества уборочных работ
| Контролируемые показатели | Нор-ма | Отклонения | Метод оценки качества | Коэффициент качества |
| Отходы сахароносной массы в ботве при обрезке, % | В норме +5 +7 | В собранной ботве определяют удельный вес сахароносной массы (через 150-200 м подобрать и срезать оставшуюся ботву по ширине захвата машины на длине 20 м) | 1,0 0,9 0,8 | |
| Потеря корнеплодов на поле, % | В норме +10 +15 | Взвесить неподкопанные и утерянные корнеплоды в трехкратной повторности, определить потери (на длине 20 м и ширине захвата свеклоуборочной машины) | 1,0 0,9 0,8 | |
| Повреждение корней (подрезанных, давленых), % | В норме +13 +16 | На ширине захвата машины и длине 20 м взвесить поврежденные корни | 1,0 0,9 0,8 | |
| Загрязненность корней зеленой массой, сорняками, % | В норме +7 Более 10-ти | Так же (или по анализу завода) | 1,0 0,9 0,8 |
