Смазочные устройства

Организация смазочного хозяйства

Для подачи смазочного материала к трущимся поверхностям деталей машин используют два основных способа смазывания: индивидуальный и централизованный.

Основной характерной особенностью и недостатком индивидуального способа является то, что обслуживание использующихся при его применении смазочных устройств (маслёнок различной конструкции) занимает значительное время. Это особенно ощутимо в тех случаях, когда дл обслуживания машины предназначено несколько масленок и находятся они на значительном расстоянии друг от друга.

Централизованное смазывание производится с помощью насоса ручным или автоматическим способом. Через трубки – маслопроводы масло нагнетается непосредственно к трущимся поверхностям или в центральный распределитель – маслосборник, откуда оно самотеком поступает к смазываемым местам. Централизованное смазывание совершеннее индивидуального, так как обеспечивает лучшее качество и экономию времени на обслуживание машин.

В зависимости от того, как используется смазочный материал в процессе смазывания, различают две смазочные системы – проточную и циркуляционную.

При проточной системе масло поступает в зону трения, а после смазывания трущихся поверхностей вытесняется за пределы механизма; т.о. оно используется только однократно. Способы подачи различны: ручной, фитильный, капельный, путем набивки и т.д.

Циркуляционная система характеризуется тем, что масло, поступая в зону трения из емкости (бака, резервуара, картера), снова возвращается в ёмкость, циркулируя многократно между нею и комплексами трения. При этом циркуляция может быть свободной и принудительной. При свободной циркуляции смазывание осуществляется из ёмкости путём разбрызгивания или с помощью колец, при принудительной масло поступает в комплексы трения под действием силы тяжести, а также подаётся насосом или сжатым воздухом.

Смазочные устройства в зависимости от вида смазочной системы, а также смазочного материала подразделяются на устройства для индивидуального и централизованного смазывания, проточные и циркуляционные для жидких масел (минеральных) и густых смазок (консистентных).

Устройства для смазывания консистентными смазочными материалами относятся к проточным системам. Это объясняется тем, что густые смазки, использованные однажды, теряют свои смазочные свойства и не могут быть использованы вторично. Густая смазка подаётся к комплексу трения под давлением – вручную шприцем, автоматически пружиной, насосом.

Устройства для индивидуального смазывания различают по способу – ручному и автоматическому.

При ручном способе трущиеся поверхности поливают периодически смазкой из маслёнки или с помощью шприца через специально предусмотренные отверстия, которые часто для защиты от грязи закрывают масленками, например, с шариковым клапаном. Тогда смазка (густая или жидкая) подается с помощью шприца.

Колпачковая масленка применяется для подачи густой смазки; завинчиванием колпачка масленки создается давление, при котором смазка подается к смазываемой поверхности.

Недостатком рассмотренных устройств является то, что рабочему приходится повторять операцию смазывания.

Масленки автоматического действия обеспечивают лучшие условия смазывания и сокращают время обслуживания оборудования (фитильная масленка).

Если смазывание должно производиться точными дозами масла, применяют капельные масленки.

Смазочный насос плунжерного типа работает следующим образом: при движении поршня вверх масло из резервуара через трубку и обратный клапан засасывается в полость; при перемещении поршня вниз масло через обратный клапан поступает в маслопровод и далее к месту смазывания, затем стекает обратно в резервуар.

Смазочные станции. Ручная смазочная станция СРГ имеет контрольно-измерительные приборы и мазепроводы с автоматическими питательными клапанами, через которые поступают порции смазки в комплексы трения. Такие передвижные или стационарные станции могут обслуживать более 50 точек смазывания.

Источник

Смазка механизмов и смазочные устройства

Защита элементов механизма от неблагоприятных факторов внешней среды ещё не гарантирует нормальной его работы. Одним из необходимых условий длительной и эффективной работы любого механизма является смазывание поверхностей трения.

Смазыванием называют подведение смазывающего материала к поверхностям трения механизма с целью снижения потерь энергии в механизме, уменьшения скорости изнашивания поверхностей трения и защиты этих поверхностей от коррозии.

В зависимости от временисмазывание различают

– разовое (например, смазывание подшипников асинхронных электродвигателей),

– периодическое(например, смазка шарниров рулевого управления и элементов ходовой части автомобилей при техническом обслуживании) и

– непрерывное(например, смазка зубьев шестерен в коробках передач);

от способа подвода смазывающего агента к поверхностям трения:

– картернуюсмазку (смазку окунанием; например, в коробках передач автомобилей),

– циркуляционнуюсмазку (например, смазка подшипников скольжения ДВС);

от количества пар трения, обслуживаемых системой смазки:

– индивидуальная (смазывающий агент подается только к одной па­ре трения),

– централизованная(смазывающий агент подается к нескольким па­рам трения).

Подачу смазывающего агента к поверхностям трения обеспечивают смазочные устройства. Конструкция смазочных устройств определяется особенностями и ответственностью проектируемого механизма или машины в целом, режимом её работы, размерами элементов пары трения, условиями эксплуатации и многими другими факторами.

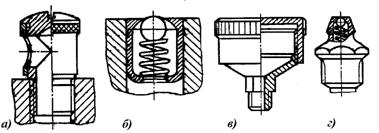

Рис. 49. Маслёнки для периодической смазки: а, б – жидкими маслами; в, г – консистентной смазкой.

Простейшими устройствами, предназначенными для индивидуальной периодическойсмазки узлов трения, являются маслёнки (рис. 49). Для подачи жидких масел применяют масленки с поворотной крышкой (рис. 49, а) и шариковые (рис. 49, б). Масло в эти маслёнки подается с помощью переносных наливных маслёнок или специальных шприцов. Для подачи консистентной (пластичной) смазки применяются колпачковые маслёнки (рис. 49, в) и прессмаслёнки (рис. 49, г). Внутренняя полость колпачковой маслёнки заполняется смазочным материалом и посредством периодического подкручивания колпачка на 1…2 оборота проталкивается к узлу трения. Прессмаслёнки стандартизованы (ГОСТ 19853-74) и выпускаются массовым тиражом промышленностью. Консистентная смазка через прессмаслёнку продавливается в узел трения специальным шприцом, в полости которого создаётся избыточное давление вручную или механически.

Для обеспечения постоянного смазывания зубчатых, червячных и цепных передач наибольшее распространение получила картерная смазка окунанием. При этом способе смазки жидкое масло необходимой консистенции заливается непосредственно в корпус механизма, причём его уровень устанавливается таким, чтобы часть зубьев, участвующих в работе передачи, в своём движении проходила через масляную ванну.

Такой способ смазки применим при окружных скоростях зубчатых венцов колёс до 15 м/с. При более высоких окружных скоростях зубьев колёс применяют струйную смазку с подачей масла струёй под избыточным давлением непосредственно в зону контакта зубьев. Глубина погружения в масляную ванну зубьев цилиндрических колёс должна составлять не менее удвоенной высоты зуба в неработающем механизме. Глубина погружения червяка при его нижнем расположении относительно червячного колеса может составлять до половины его делительного диаметра, однако уровень масла выше середины тел качения подшипников, установленных на валу червяка, нежелателен.

При низком уровне масла в картере на быстроходные валы устанавливают специальные разбрызгиватели. Смазывание зубчатого зацепления и подшипников в этом случае осуществляется за счёт образования масляного тумана в полости корпуса передачи.
