Сколько способов измерения дальности существует

Методы измерения дальности

Определение дальности до цели основано на измерении времени запаздывания принимаемого сигнала относительно зондирующего и возможного только с помощью активных РЭС и РЭС с активным ответом.

В зависимости от параметра сигнала, по которому определяется время запаздывания , различают три метода измерения дальности:

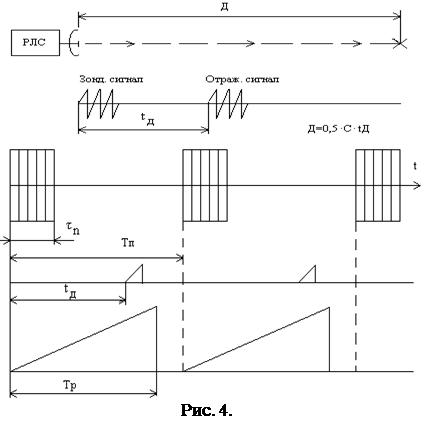

Этот метод измерения Д основан на непосредственном измерении интервала времени между излучением и приемом радиоимпульса с помощью специального измерителя. Амплитудный метод измерения Д называется импульсным.

Одновременно с передатчиком осуществляется запуск измерителя (схемы развертки луча ЭЛТ), начало развертки будет соответствовать нулевой дальности. Схема развертки формирует линейно изменяющееся напряжение, т.о. на экране ЭЛТ образуется светящаяся линия: видеоимпульсы, задержанные относительно момента излучения на время подаются с выхода приемника на вертикально отклоняющие пластины, и смещают пятно по вертикали, образуя кратковременные выбросы (рис. 4).

Т.к. скорость перемещения рисующего пятна постоянна, то расстояние выброса от начала развертки пропорционально Д и линия развертки может быть проградуирована в единицах дальности (рис.5).

Максимальная однозначно измеряемая дальность определяется периодом повторения импульсов:

Для однозначного измерения Д необходимо, чтобы импульс, отраженный целью на максимальной дальности, приходил бы раньше, чем будет сформирован очередной импульс передатчика:

При работе на одну антенну прием отраженных сигналов возможен только после излучения импульса. Используя импульсный метод, нельзя измерять расстояние от нуля до . При импульсном методе необходимо излучить сигналы с большими пиковыми мощностями.

Достоинство импульсного метода:

— простота практической реализации;

— возможность использования одной антенны для излучения и приема;

— возможность одновременного измерения дальности до нескольких целей.

Фазовый метод основан на сравнении текущих значений фаз излученного и принятого гармонических сигналов:

где: – текущее значение фазы;

– принятое значение фазы.

Разность фаз оценивается однозначно в пределах от нуля до 2П.

Так как время запаздывания равно:

и зная, что:

тогда:

Фазовый метод находит применение в системах радионавигации и в импульсно-доплеровских системах для устранения неоднозначности измерения дальности.

При реализации фазового метода применяют два и более модулирующих сигнала, для однозначного отсчета и точности измерения дальности.

Достоинство фазового метода:

— возможность измерения малых измерений;

— низкая пиковая мощность.

— не обеспечивается раздельное наблюдение двух и более целей;

— должно быть две антенны (для излучения и приема).

Этот метод основан на использовании частотной модуляции непрерывного излучаемого сигнала и сравнении частот принимаемого и излучаемого сигналов.

Частотный метод будет рассмотрен при излучении радиовысотомеров, где требуется измерять дальность до одной цели.

Источник

Измерения расстояний на местности

Человеку, находящемуся в какой-либо местности может понадобится возможность измерение расстояний до определенных объектов, а также определение ширины и высоты этих обьектов. Такие измерения лучше и точнее можно провести с иcпользованием специальных средств (лазерных дальномеров, дальномерных шкал оптический приборов и.т.д.), но таковые не всегда могут оказаться под руком. Поэтому в данной ситуации на выручку придет знание «дедовских», проверенных временем, способов.

К таковым относятся:

Определение расстояний на глаз;
По угловой величине;
По звуку;

Определение расстояний на глаз.
Данный способ является наиболее простым и быстрым способом. Определеяющим здесь является умение мысленно откладывать на местности равные отрезки в 50, 100, 500 и 1000 м. Данные отрезки расстояний необходимо изучить и хорошо закрепить в зрительной памяти. При этом необходимо принимать во внимание следующие особенности:

• На ровной местности и водном пространстве расстояния кажутся меньше, чем они есть на самом деле.
• Лощины и овраги уменьшают видимое расстояние.
• Более крупные предметы кажутся ближе мелких, находящимися на одной с ними линией.
• Все предметы кажутся ближе во время тумана, дождя, во время пасмурных дней.
• Предметы с яркой окраской кажутся ближе
• При наблюдении снизу вверх, расстояния кажутся ближе, а при наблюдении сверху вниз больше
• Ночью светящиеся предметы кажутся ближе.

Дистанции более 1 км определяются с большей погрешностью, достигающей 50%. У опытных людей, собенно на малых дистанциях погрешность составляет менее 10%. Глазомер необходимо постоянно тренировать в различных условиях видимости, на различной местности. При этом огромную положительную роль вносит занятие туризмом, альпинизмом, охотой.

Определение расстояний по угловой величине предметов.
Этот способ основывается на понятии тысячной. Тысячная — это единица измерения расстояний по горизонту, и составляет 1/6000 горизонта. Понятие тысячной принято во всех странах мира, и применяется для введения горизонтальных поправок ведения огня стрелкового оружия и артиллерийских систем, а также определение расстояний и дистанций. Тысячные записываются и читаются след. образом:

1 тысячная 0-01, читается как ноль, ноль один
5 тысячных 0-05, читается как ноль, ноль пять
10 тысячных 0-10, читается как ноль, десять
150 тысячных 1-50, читается как один, пятьдесят
1500 тысячных 15-00, читается как пятнадцать, ноль ноль

Применение этого способа возможно, если известна одна из линейных величин предмета — ширина или высота. Дальность до предмета определяется по след. формуле:

Д = (Bx1000) / Y , где
Д — дальность до цели
B — ширина или высота объекта в метрах
Y — угловая величина в тысячных.

Для того, чтобы определить угловую величину, необходимо знать, что отрезок в 1 мм, удаленному на 50 см от глаза соответствует углу в 2 тысячные (0-02). На основании этого существует метод определения расстояний при помощи линейки:
1). Линейку с миллиметровыми делениями вытянуть на расстояние 50 см
2). Засечь, во сколько делений на линейке укладывается ширина или высота объекта.
3).Полученное кол-во миллиметров умножить на 2, и подставить в выше приведенную формулу

Еще удобней для этих целей использовать штангенциркуль, который для компактности можно укоротить.

Пример: Высота телеграфоного столба равна 6 м при измерения на линейке займет 8 мм (16 тысячных ,т.е. 0-16),следовательно расстояние до столба будет (6×1000)/16 = 375 м

Также существует более простая формула определения дистанции при помощи линейки:
Д = (высота или ширина объекта в см / кол-во миллиметров на линейке) x 5

Пример: ростовая фигура имеет высоту 170 см и на линейке закрывает 2 мм, следовательно дистанция до нее будет:(170см / 2мм) x 5 = 425 м

Определение расстояний при помощи линейки и сподручных предметов

Объект	Высота, м	Длина, м
Телеграфный столб деревянный	6	—-
Телеграфный столб бетонный	8	—-
Расстояние между столбами ЛЭП 6м	—-	50
Расстояние между столбами высковольт. линий	—-	100
Товарный вагон, 4-х осный	4	14-15
Пассажирский вагон цельнометаллический	4	24
Цистерны, 2-х осные	3	6,75
Цистерны, 4-х осные	3	9
Один этаж панельного дома	3	—-
Дом сельского типа	6-7	—-
Высота железнодорожной будки	4	—-
Ростовая фигура (средн.)	1,7	—-
Голова без каски	0,25	0,20
Голова в каске	0,30	0,30
Танк	2,5-3	—-
Грузовой автомобиль	2-2,5	—-

Линейные размеры распространенных объектов

При отсутствии линейки угловые величины можно измерять помощи подручных предметов, зная их линейные размеры. Это может быть, например спичечный коробок, спичка, карандаш, монета, патроны, пальцы рук и.т.д

Например, спичечный коробок имеет длину — 45 мм, ширину 30 мм, высоты 15 мм, следовательно если его вытянуть на расстояние 50 см, его длина будет соответствовать 0-90, ширина 0-60, высота 0-30.
Размеры сподручных предметов в тысячных

Определение расстояний по звуку
Человек обладает способностью улавливать и различать звуки различной природы, как в горизонтальной плоскости, так и в вертикальной, что позволяет весьма успешно навскидку определять расстояния до источников звука. Слух, как и глазомер необходимо постоянно тренировать.

• Слух работает с полной отдачей только при полном спокойствии психики.
• Лежа на спине, слуховая ориентация ухудшается, а лежа на животе улучшается
• Зеленый цвет улучщает слух
• Кусочек сахара, положенный под язык, заметно улучшает ночное зрение и слух, поскольку глюкоза необходима для работы сердца, мозга, нервной системы, а следовательно и органов чувств.
• Звуки хорошо слышны на открытой местности, особенно водной, в спокойную погоду
• Слышимость ухудшается в жаркую погоду, против ветра, в лесу, в камышах, на рыхлой траве.

Источник
