По способу перемещения воздуха различают системы естественной и механической вентиляции.
Обеспечение комфортных условий жизнедеятельности
3.1 Методы нормализации параметров микроклимата
3.2 Виды и характеристики освещения, зрительный комфорт
3.3 Организация рабочего места. Эргономика
Методы нормализации параметров микроклимата
Эффективным средством обеспечения допустимых показателей микроклимата воздуха рабочей зоны является промышленная вентиляция.
Вентиляция − организованный и регулируемый воздухообмен, обеспечивающий удаление из помещения воздуха и подачу на его место свежего.
Классификация систем вентиляции
По принципу организации воздухообмена.
По способу подачи воздуха
По принципу организации воздухообмена
Приточная система вентиляции
В систему приточно-вытяжной вентиляции входят:
1. Устройство забора воздуха
2. Устройство очистки
3. Система воздуховодов
4. Приточный вентилятор
5. Устройство подачи на рабочее место
6. Устройство для удаления воздуха
7. Вытяжной вентилятор
8. Пыле- и газоулавливающие устройства
10.Устройство для выброса воздуха
Система механической вентиляции должна обеспечивать допустимые параметры микроклимата на раб. местах в производственных помещениях.
По способу перемещения воздуха различают системы естественной и механической вентиляции.
Естественная вентиляция.Это система вентиляции, перемещение воздушных масс, в которой осуществляется благодаря возникающей разности давлений снаружи и внутри здания.
Разность давлений обусловлена разностью плотностей наружного и внутреннего воздуха ветровым напором, действующим на здание.
При действии ветра на поверхностях здания с подветренной стороны образуется избыточное давление, на заветренной стороне – разряжение.
Естественная вентиляция реализуется в виде инфильтрации и аэрации.
Инфильтрация(естественноепроветривание) − неорганизованная естественная вентиляция.
Она осуществляется сменой воздуха в помещениях через неплотности в ограждениях и элементах строительных конструкций благодаря разности давлений снаружи и внутри помещения.
Такой воздухообмен зависит от случайных факторов:
· силы и направления ветра;
· температуры воздуха внутри и снаружи здания;
· вида ограждений и качества строительных работ.
Инфильтрация может быть значительной для жилых зданий и достигать 0,5. 0,75 объема помещения в час, а для промышленных предприятий − до 1,5.
Аэрация− организованная естественная общеобменная вентиляция помещений в результате поступления и удаления воздуха через открывающиеся фрамуги окон и фонарей.
Воздухообмен в помещении регулируют различной степенью открывания фрамуг (в зависимости от температуры наружного воздуха, скорости и направления ветра).
Как способ вентиляции аэрация нашла широкое применение в промышленных зданиях, характеризующихся технологическими процессами с большими тепловыделениями (прокатных цехах, литейных, кузнечных).
Поступление наружного воздуха в цех в холодный период года организуют так, чтобы холодный воздух не попадал в рабочую зону.
Для этого наружный воздух подают в помещение через проемы, расположенные не ниже 4,5 м от пола, в теплый период года приток наружного воздуха вводят через нижний ярус оконных проемов – на высоте 1,5. 2 м.
Основным достоинством аэрации является возможность осуществлять большие воздухообмены без затрат механической энергии.
К недостаткам аэрации следует отнести то, что в теплый период года эффективность аэрации может существенно падать вследствие повышения температуры наружного воздуха и то, что поступающий в помещение воздух не очищается и не охлаждается.
Механическая вентиляция – вентиляция, с помощью которой воздух подается в производственные помещения или удаляется из них по системам вентиляционных каналов с использованием для этого специальных механических побудителей.
Преимущества механической вентиляции:
· большой радиус действия;
· возможность изменять или сохранять необходимый воздухообмен независимо от температуры наружного воздуха и скорости ветра;
· подвергать вводимый в помещение воздух предварительной очистке, осушке или увлажнению, подогреву или охлаждению;
· организовывать оптимальное воздухораспределение с подачей воздуха непосредственно к рабочим местам;
· улавливать вредные выделения непосредственно в местах их образования и предотвращать их распространение по всему объему помещения;
· очищать загрязненный воздух перед выбросом его в атмосферу.
К недостаткам механической вентиляции следует отнести значительную стоимость ее сооружения и эксплуатации, а также необходимость проведения мероприятий по снижению шума.
Системы механической вентиляции подразделяются на:
Общеобменная вентиляция – эта система вентиляции, которая предназначена для подачи чистого воздуха в помещение, ассимиляции избыточной теплоты, влаги и вредных веществ помещений.
В последнем случае она применяется, если вредные выделения поступают непосредственно в воздух помещения, а рабочие места не фиксированы и располагаются по всему помещению.
Обычно объем воздуха, подаваемого в помещение при общеобменной вентиляции, равен объему воздуха, удаляемого из помещения.
Однако в ряде случаев возникает необходимость нарушить это равенство.
Так, в особо чистых цехах электровакуумного производства, для которых большое значение имеет отсутствие пыли объем притока воздуха делается больше объема вытяжки, за счет чего создается некоторый избыток давления в производственном помещении, что исключает попадание пыли из соседних помещений.
В общем случае разница между объемами приточного и вытяжного воздуха не должна превышать 10. 15 %.
По способу подачи и удаления воздуха различают четыре схемы общеобменной вентиляции:
· системы с рециркуляцией.
При приточной системе воздух подается в помещение после подготовки его в приточной камере.
В помещении при этом создается избыточное давление, за счет которого воздух уходит наружу через окна, двери или в другие помещения.
Приточную систему применяют для вентиляции помещений, в которые нежелательно попадание загрязненного воздуха из соседних помещений или холодного воздуха извне.
Вытяжная системапредназначена для удаления воздуха из помещения.
При этом в нем создается пониженное давление, и воздух соседних помещений или наружный воздух поступает в данное помещение.
Вытяжную систему целесообразно применять в том случае, если вредные выделения в данном помещении не должны распространяться на соседние, например, для химических и биологических лабораторий.
Приточно-вытяжная вентиляция – наиболее распространенная система, при которой воздух подается в помещение приточной системой, а удаляется вытяжной; системы работают одновременно.
В отдельных случаях для сокращения эксплуатационных расходов на нагревание воздуха применяют системы вентиляции с частичной рециркуляцией.
В них к поступающему снаружи воздуху подмешивают воздух, отсасываемый из помещения вытяжной системой.
Количество свежего и вторичного воздуха регулируют клапанами.
Свежая порция воздуха в таких системах обычно составляет 10. 20 % общего количества подаваемого воздуха.
Систему вентиляции с рециркуляцией разрешается использовать только для тех помещений, в которых отсутствуют выделения вредных веществ или выделяющиеся вещества относятся к 4-му классу опасности, и содержания их в воздухе, подаваемом в помещение, не превышает 0,3 от предельно допустимых концентраций.
Применение рециркуляции не допускается в зданиях учебных заведений и в том случае, если в воздухе помещений содержатся болезнетворные бактерии, вирусы или имеются резко выраженные неприятные запахи.
Существенное влияние на параметры воздушной среды в рабочей зоне оказывают правильная организация и устройство приточных и вытяжных систем.
Если плотность выделяющихся газов ниже плотности воздуха, то удаление загрязненного воздуха происходит в верхней зоне, а подача свежего – непосредственно в рабочую зону.
При выделении газов с плотностью большей плотности воздуха из нижней части помещения удаляется 60. 70 и из верхней части 30. 40 % загрязненного воздуха. В помещениях со значительными выделениями влаги вытяжка влажного воздуха осуществляется в верхней зоне, а подача свежего в количестве 60 – в рабочую зону и 40 % – вверхнюю зону.
Расчет потребного воздухообмена при общеобменной вентиляции производят, исходя из условий производства и наличия избыточной теплоты, влаги и вредных веществ.
Для качественной оценки эффективности воздухообмена применяют понятие кратности воздухообмена.
Кратность воздухообмена– отношение количества воздуха, поступающего в помещение в I единицу времени 1(м 3 /ч), к объему вентилируемого помещения V, м 3 .
Источник
Классификация систем вентиляции
Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами).
Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.
При всем многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т. п., их можно классифицировать по следующим характерным признакам:
1. По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.
2. По назначению: приточные и вытяжные.
3. По зоне обслуживания: местные и общеобменные.
4.По конструктивному исполнению: канальные и бесканальные.
 |
| Фрагмент вентиляционной установки. |
Перемещение воздуха в системах естественной вентиляции происходит:
|
Аэрацию применяют в цехах со значительными тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% предельно допустимой в рабочей зоне. Аэрацию не применяют, если по условиям технологии производства требуется предварительная обработка приточного воздуха или если приток наружного воздуха вызывает образование тумана или конденсата.
В помещениях с большими избытками тепла воздух всегда теплее наружного. Более тяжелый наружный воздух, поступая в здание, вытесняет из него менее плотный теплый воздух.
При этом в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.
В системах естественной вентиляции, в которых перемещение воздуха создается за счет разности давлений воздушного столба, минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна быть более 3 м, а скорость воздуха в воздуховодах — не превышать 1 м/с.
Воздействие ветрового давления выражается в том, что на наветренных (обращенных к ветру) сторонах здания образуется повышенное, а на подветренных сторонах, а иногда и на кровле, — пониженное давление (разрежение).
Если в ограждениях здания имеются проемы, то с наветренной стороны атмосферный воздух поступает в помещение, а с заветренной — выходит из него, причем скорость движения воздуха в проемах зависит от скорости ветра, обдувающего здание, и соответственно от величин возникающих разностей давлений.
Системы естественной вентиляции просты и не требуют сложного дорогостоящего оборудования и расхода электрической энергии. Однако зависимость эффективности этих систем от переменных факторов (температуры воздуха, направления и скорости ветра), а также небольшое располагаемое давление не позволяют решать с их помощью все сложные и многообразные задачи в области вентиляции.
В механических системах вентиляции используются оборудование и приборы (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и др.), позволяющие перемещать воздух на значительные расстояния. Затраты электроэнергии на их работу могут быть довольно большими. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т. д.), что практически невозможно в системах с естественным побуждением.
Следует отметить, что в практике часто предусматривают так называемую смешанную вентиляцию, т. е. одновременно естественную и механическую вентиляцию.
В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным.
Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).
 |
| Рис. 1. Зонты-козырьки у нагревательных печей: а — у щелевого отверстия при выпуске через него продуктов горения; б — у отверстия, снабженного дверкой при выпуске продуктов горения через газовые окна. |
Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух.
В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.
Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).
 |
| Рис.2. Бортовые отсосы. |
Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).
Местная приточная вентиляция.
К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.
К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.
 |

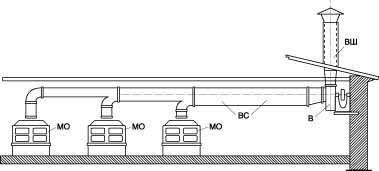

| Рис. 3. Схема местной вытяжной вентиляции. |
Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.
 |

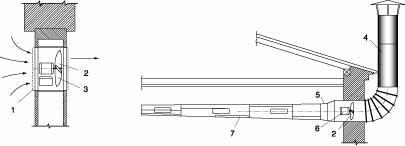

| Рис. 4. Простейшие схемы вытяжной вентиляции: 1 — утепленный клапан; 2 — вентилятор; 3 — лопасти вентилятора; 4 — вытяжная шахта; 5 — шибер; 6 — электродвигатель; 7 — вытяжная сеть. |
Местная вытяжная вентиляция.
Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.
Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.). Основные требования, которым они должны удовлетворять:
Место образования вредных выделений по возможности должно быть полностью укрыто.
Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).
Конструкции местных отсосов условно делят на три группы:
Полуоткрытые отсосы (вытяжные шкафы, зонты, см. рис. 1). Объемы воздуха определяются расчетом.
Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха (рис. 2).
Система с местными отсосами изображена на рис. 3.
Основными элементами такой системы являются местные отсосы — укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ — вытяжная шахта.
При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).
Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточенны на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.
Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.
Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.
Общеобменная приточная вентиляция.
Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.
При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.
При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.
Общеобменная вытяжная вентиляция.
Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси (рис. 4), расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.
В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/м2, то вместо осевого вентилятора устанавливается вентилятор центробежного типа.
Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.
В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.
В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.
В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.
Канальная и бесканальная вентиляция.
Системы вентиляции имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы) либо каналы (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т. д. (бесканальные системы).
Таким образом, любая система вентиляции может быть охарактеризована по указанным выше четырем признакам: по назначению, зоне обслуживания, способу перемешивания воздуха и конструктивному исполнению.
Системы вентиляции влючают группы сомого разнообразного оборудования:
