Приборы давления (манометры абсолютного давления и диф­ференциальные манометры) используются на летательных аппаратах для измерения давлений воздуха, газов и жидкостей в эле­ментах авиадвигателя и в различных бортовых системах — в системе наддува герметичной кабины, в тормозной системе, в системах выпуска шасси и закрылков и др. Манометры абсолютного давления и дифференциальные манометры входят также в со­став широко применяемых на летательных аппаратах манометрических пилотажно-навигационных приборов; в этих приборах производится измерение полного и статического давлений встречного потока воздуха и осуществляется автоматический пересчет результатов измерений по известным функциональным зависимостям с целью косвенного определения высоты полета, индикаторной скорости, истинной воздушной скорости, числа М и вертикальной скорости.

Известны следующие основные методы измерения давления: весовой, пружинный, силовой, частотный, пьезорезисторный, термокондуктивный, ионизационный и электрокинетический. Рассмотрим особенности этих методов.

1. Весовой метод

Весовой метод основан на уравновешивании сил давления весом столба жидкости или эталонного груза. Построенные по этому методу поршневые манометры практически неприменимы на летательных аппаратах из-за больших погрешностей при наклонах и ускорениях.

2. Пружинный метод

Пружинный метод основан на зависимости деформации упругого чувствительного элемента от приложенного давления. В манометрах деформация передается на отсчетное устройство (рис.1), а в датчиках преобразуется в электрическую величину, которая и служит выходным сигналом (рис. 2). Область давлений, измеряемых пружинными манометрами и датчиками, лежит в пределах от нескольких мм вод. ст. до сотен атмосфер.

Рис.1. Схема пружинного манометра:

а¾ измерение разности давлений; б¾ измерение абсолютного давления; 1а и 1б¾ упругие чувствительные элементы; 2¾ герметичный корпус; 3¾ шатун; 4¾ кривошип; 5¾ зубчатый сектор; 6¾ трибка; 7¾ указывающая стрелка

3. Силовой метод

Силовой метод основан на зависимости силы или момента сил, развиваемых неупругим или упругим чувствительным элементом, от приложенного давления. По этому методу строятся две разновидности приборов и датчиков давления:

а— силовые датчики прямого преобразования (рис.3), в которых развиваемая чувствительным элементом сила преобразуется с помощью электрического преобразователя в электрическую величину; в качестве электрических преобразователей могут быть использованы угольные, полупроводниковые, пьезоэлектрические, магнитоупругие элементы;

б — приборы и датчики с силовой компенсацией (рис. 4), в которых сила, развиваемая чувствительным элементом, урав­новешивается силой, создаваемой компенсирующим элементом. В зависимости от типа компенсирующего устройства выход­ным сигналом может служить сила тока (см. рис. 4,а), линей­ное или угловое перемещение (см. рис. 4, б).

Силовой метод применим для измерения давлений в тех же пределах, что и пружинный метод.

4. Частотный метод

Частотный метод основан на зависимости частоты собственных колебаний тонкостенного цилиндрического резонатора от разности давлений, действующих на его внутреннюю и внешнюю поверхности. Датчики, построенные по этому методу (рис.5), называются вибрационными датчиками давления (ВДД).

С помощью электронной схемы периодически возбуждаются собственные колебания резонатора или он постоянно находится в автоколебательном режиме. Выходным сигналом ВДД может служить частота электрических импульсов, что позволяет использовать ВДД в системах с цифровыми вычислительными машинами.

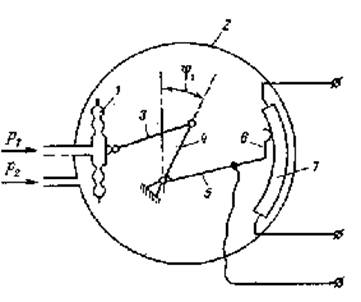

Рис.2. Схема пружинного датчика давления:

1¾ упругий чувствительный элемент; 2¾ герметичный корпус; 3¾ шатун; 4¾ кривошип; 5¾ рычаг; 6¾ щетка; 7¾ потенциометр

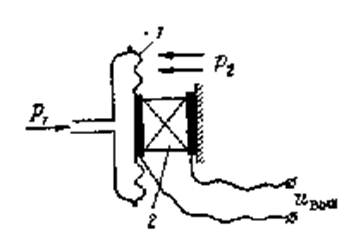

Рис.3. Схема силового датчика давления

1¾чувствительный элемент (мембрана); 2¾ электрический преобразователь

Пьезорезисторный метод основан на зависимости электрического сопротивления проводника или полупроводника от величины воздействующего на него давления. На рис.6, а изображена схема пьезорезисторного датчика давления, чувствительным элементом которого является манганиновая проволока диаметром 0,03—0,05 мм.

Рис.4. Схемы датчика давления с силовой компенсацией:

а¾ с выходом по электрическому току; б¾ с выходом по перемещению; 1¾ мембрана; 2¾ преобразователь перемещения в электрическое напряжение (индукционный, емкостной или др.); 3¾ усилитель; 4¾ преобразователь электрического тока в силу (магнитоэлектрический, электродинамический или др.); 5¾ гальванометр; 6¾ двигатель; 7¾ редуктор; 8¾ кулачок; 9¾ пружина

При подаче давления в 1000 кГ/см 2 сопротивление изменяется всего на 0,2%. Поэтому резисторные датчики с проволочным чувствительным элементом применимы для измерения очень высоких давлений (десятки тысяч атмосфер). Полупроводниковые чувствительные элементы (ферриты, керамические пьезоэлектрики и др.) обладают более высокой чувствительностью, чем проволочные, но их характеристики нестабильны и существенно зависят от температуры.

Термокондуктивный метод основан на зависимости теплопроводности газа от его абсолютного давления (при малых абсолютных давлениях). При протекании по проволоке (см. рис.6, б) электрического тока, сила которого поддерживается постоянной, температура нагрева проволоки будет зависеть от теплопроводности окружающего газа, которая линейно изменяется в зависимости от давления в области малых давлений. Температуру проволоки можно измерять с помощью приваренной к ней термопары, если же применить материал с большим температурным коэффициентом, то о температуре нагрева можно судить по изменению сопротивлению проволоки. Чувствительность термокондуктивных датчиков зависит от состава газа.

Рис.5. Схема вибрационного Рис.6. Схемы электрических датчиков давления:

датчика давления а¾пьезорезисторный; б¾ термокондуктивный (тепловой); в¾ электронный; г¾ радиоактивный; 1¾ герметичный корпус; 2¾ манганиновый резистор; 3¾ вывод; 4¾ изоляционная втулка; 5¾ стеклянный баллон; 6¾платановая спираль.

Область применения термокондуктивного метода измерения давления ограничена пределами 10¸10 -3 мм рт.ст.

Ионизационный метод основан на зависимости степени ионизации газа от давления. В зависимости от типа датчика ионизация газа создается за счет электронной эмиссии или радиоактивным излучением. Электронный датчик представляет собой трехэлектродную электронную лампу с накаливаемым катодом, внутрь которой подается измеряемое давление р (см. рис. 6, в). При наличии разности потенциалов между анодом и катодом, превышающей ионизационный потенциал газа, молекулы газа ионизируются электронами, летящими от катода к аноду. При этом на отрицательно заряженной сетке образуются положительные ионы и создается сеточный ионизационный ток, величина которого при р=10 -3 мм рт. ст. пропорциональна абсолютному давлению, если анодный ток постоянен. Выходной величиной датчика служит ионизационный ток.

Область применения электронного датчика — от 10 -3 до 10 -8 мм рт. ст., величина сеточного тока при этом составляет 10 -4 ¸10 -7 а.

Разновидностью ионизационных манометров является магнитный электроразрядный манометр, отличающийся от рассмотренного выше отсутствием накала катода. Молекулы газа, давление которого измеряется, ионизируются свободными электронами, которые движутся с большой скоростью от катода к аноду, под влиянием высокого анодного напряжения от сотен до нескольких тысяч вольт. Для увеличения длины свободного пробега электронов (с целью повышения вероятности их столкновения с молекулами газа) между катодом и анодом создается магнитное поле, искривляющее траекторию, движения электронов, которые движутся при этом по спирали. Сила тока газового разряда имеет сравнительно большую величину— сотни микроампер, и может быть измерена без предварительного усиления. Пределы измерения магнитных газоразрядных манометров 10 -6 ¸1 мм рт. ст.

Радиоактивный датчик давления отличается от электронного тем, что ионизация молекул газа создается под воздействием a-частиц (положительно заряженных ядер гелия), образующихся при распаде радиоактивного вещества с достаточно большим периодом полураспада. В качестве источников излучения используются препараты радия, полоний-210, плутоний-239. Слой вещества нанесен на один из двух электродов, помещенных внутрь камеры, в которую подается измеряемое давление (см. рис.6, г). Последовательно с электродами включено сопротивление и подведено напряжение U. Выходной величиной служит ионизационный ток I или падение напряжения, создаваемое этим током на сопротивлении R. Это напряжение можно усилить с помощью усилителя с высоким входным сопротивлением.

Недостатком радиоактивных датчиков является малая величина ионизационного тока (10 –9 – 10 –16 а), вследствие чего к изоляции электродов и входной цепи усилителя предъявляются высокие требования. В частности, во входном каскаде усилителя необходимо применять электрометрическую лампу. Давления, измеряемые радиоактивными датчиками, лежат в пределах 10 -3 -10 3 мм рт. Ст.

8. Электрокинетический метод

Рис.7. Схема электрокинетического датчика давления

Электрокинетический метод основан на возникновении элек­трокинетического потенциала полярной жидкости при ее перетекании через пористую диафрагму. Построенный по этому методу датчик давления (рис.7), содержит диафрагму из керамики, помещенную внутрь цилиндрического объема, ограниченного двумя мембранами и заполненного полярной жидкостью (например, раствором йодистого калия с небольшой добавкой йода, отрицательные ионы которого являются носителями зарядов). При воздействии на мембраны разности давлений часть жидкости перетекает сквозь диафрагму, причем образуется разность потенциалов, снимаемая двумя платиновыми электродами, помещенными по обе стороны диафрагмы. Электрокинетические датчики применимы для измерения переменных давлений, так как при постоянном давлении перетекание жидкости через диафрагму с течением времени прекращается. Частотный диапазон измеряемого давления может быть от десятых долей до нескольких сотен герц, диапазон измеряемых давлений— от тысячных долей до десятков атмосфер. Недостатком электрокинетических датчиков, помимо невозможности измерения постоянных давлений, является большая температурная погрешность.

Оценим рассмотренные методы с точки зрения их применимости на летательных аппаратах.

Достоинством электрических методов, лежащих в основе кондуктометрических, пьезорезисторных, ионизационных (электронных, газоразрядных и радиоактивных) датчиков, является возможность преобразования давления в электрический сигнал без применения подвижных частей; однако этим датчикам присущи определенные недостатки, из-за которых они не находят широкого применения на летательных аппаратах: кондуктометрический и электронный датчики действуют лишь в области низких давлений, а пьезорезисторные— очень высоких; радиоактивные датчики обладают малой чувствительностью.

Из электрических методов измерения давления практическое применение имеет ионизационный метод; ионизационные датчики используются на космических летательных аппаратах для измерения малых давлений верхних слоев атмосферы.

Электрохимические датчики пока не находят практического применения, так как они непригодны для измерения медленно измеряющихся давлений и, кроме того, имеют большие температурные погрешности.

Электромеханические методы— силовой и пружинный— более пригодны для измерения давления на летательных аппаратах, так как позволяют строить датчики, действующие в широких пределах— от тысячных долей до сотен и даже тысяч атмосфер. Наиболее прост силовой метод прямого преобразования, но его применение ограничено из-за недостаточной точности элементов, преобразующих развиваемое чувствительным элементом усилие в электрический сигнал; что касается пьезоэлектрических преобразователей, то они непригодны для измерения медленно изменяющихся давлений.

Метод силовой компенсации более перспективен с точки зрения повышения точности измерения давления, но датчики, построенные по этому методу, сравнительно сложны, что несколько ограничивает применение данного метода.

В связи с развитием бортовых цифровых вычислительных машин перспективным является частотный метод измерения давления, который пока еще недостаточно проработан.

Наиболее широкое применение на летательных аппаратах всех классов нашел пружинный метод, обеспечивающий достаточно точное измерение давления в нужном диапазоне. Ниже рассматриваются более подробно пружинные манометры и датчики давления, а также электрические дистанционные манометры.
