Проектирование полей графическим способом
В нижней части землепользования, согласно эскизному проекту, запроектировать графическим способом три поля полевого севооборота и две полевые дороги: от точки 10 до линии 3-4 и вдоль линии 8-11.
Поля V и VI запроектировать в западной части участка (линиями, параллельными 3-4), граница восточной части поля VII (полевая дорога) параллельна длинной границе леса и пашни.

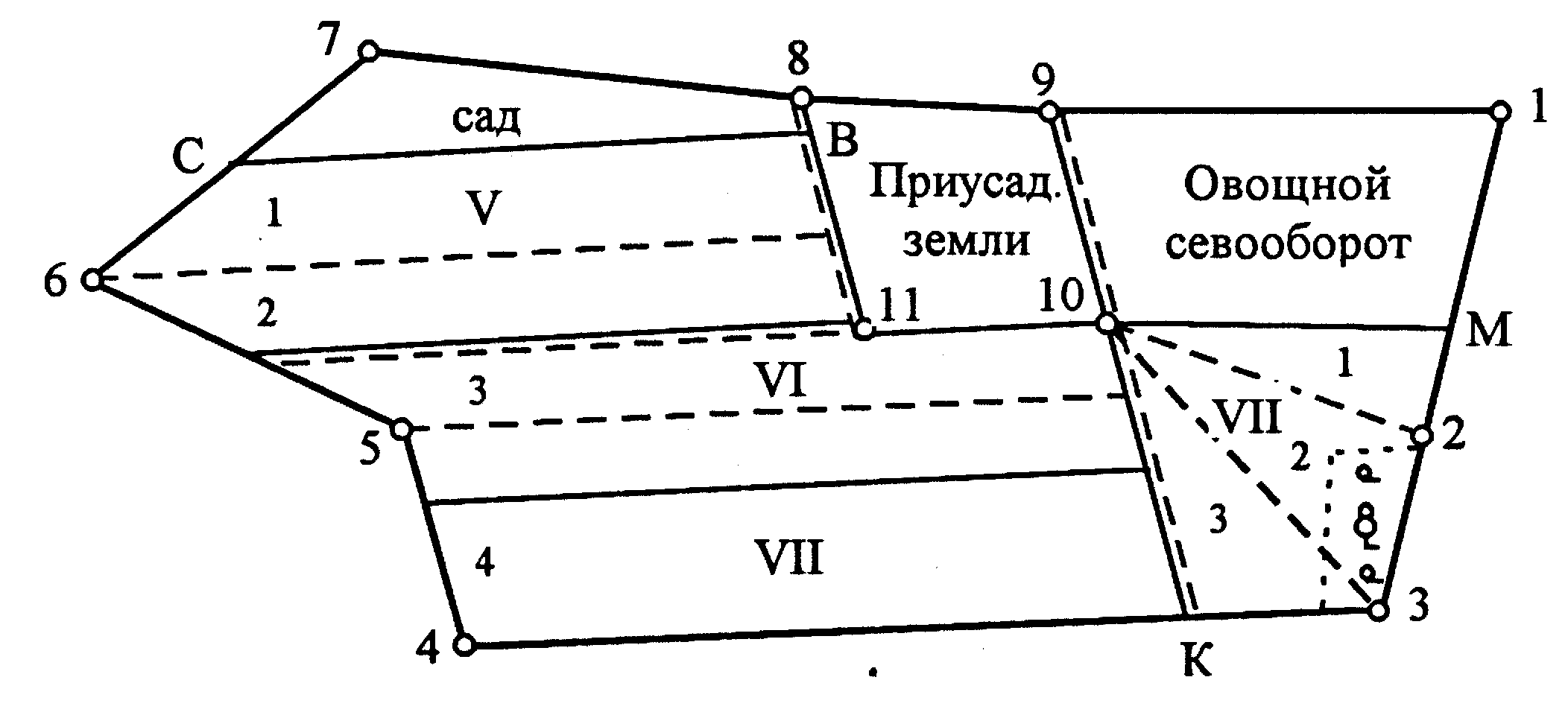

3.2.1 Составить схему в соответствии с рисунком 12 южной части землепользования.
3.2.2 Определить проектные площади дорог:
— от точки 11 до сада: P1 = 5 S11-В
Нанести дороги на план землепользования.
3.2.3 Вычислить площадь чистой пашни южной части землепользования, исключив из общей площади, вычисленной по координатам , площади: приусадебных земель, участка овощного севооборота, сада, леса и двух проектируемых дорог:
3.2.4 Вычислить площадь чистой пашни, приходящуюся на каждое поле севооборота:
3.2.5 Запроектировать графическим способом восточную часть поля VII линией, исходящей из точки 10 и параллельной заданной границе леса и пашни в соответствии с рисунком 12.
Площадь этой части поля VII определить как площадь трёх треугольников с включением площади контура леса и дороги от точки 10 до линии 3-4 и с последующим включением площади леса и дороги из суммы площадей трёх треугольников:
3.2.6 Определить оставшуюся площадь пашни, предназначенную для западной части поля VII, полей VI и V:
3.2.7 На плане землепользования через точки 6, 11, 5 провести линии, параллельные линииЗ-4, в соответствии с рисунком 12. Площади образовавшихся четырёх опорных трапеций определить графическим способом и увязать с проектной площадью Р (таблица 5). Для измерения высот трапеций на плане построить линию от границы сада в направлении, перпендикулярном к линии 3-4.
Таблица 5
| Трапеция | a b a + b | h h:2 | Вычисленная Площадь, га | Поправки, га | Увязанная площадь, га |
| Рвыч = | fp = | P = | |||
| P = | |||||
| fp = | |||||
fp доп = 0.04  |
3.2.8 Запроектировать графическим способом поля в такой последовательности: поле V, поле VI и западная часть поля VII, увеличивая или уменьшая площади опорных трапеций до проектных (таблица 6).
Таблица 6
| Поле | Проектная площадь, | Площадь трапеции, | Трапецию № увеличить +, | Приближение | ||
| га | № … | уменьшить — | S1 | h1 | S2 | h2 |
| V | ||||||
| VI | ||||||
| VII |
Оставшаяся площадь западной части поля VII определяется графическим способом. Расхождение с проектной площадью не должно превышать 0,4 га.
Источник
3.2 Проектирование полей графическим способом.
В нижней части землепользования, согласно эскизному проекту, запроектировать графическим способом три поля полевого севооборота и две полевые дороги: от точки 10 до линии 3-4 и вдоль линии 8-11.
Поля V и VI запроектировать в западной части участка (линиями, параллельными 3-4), граница восточной части поля VII (полевая дорога) параллельна длинной границе леса и пашни.
3.2.1 Составить схему в соответствии с рисунком 12 южной части землепользования.
3.2.2 Определить проектные площади дорог:
— от точки 11 до сада: P1 = 5 S11-В
Нанести дороги на план землепользования.
3.2.3 Вычислить площадь чистой пашни южной части землепользования, исключив из общей площади, вычисленной по координатам , площади: приусадебных земель, участка овощного севооборота, сада, леса и двух проектируемых дорог:
3.2.4 Вычислить площадь чистой пашни, приходящуюся на каждое поле севооборота:
3.2.5 Запроектировать графическим способом восточную часть поля VII линией, исходящей из точки 10 и параллельной заданной границе леса и пашни в соответствии с рисунком 12.
Площадь этой части поля VII определить как площадь трёх треугольников с включением площади контура леса и дороги от точки 10 до линии 3-4 и с последующим включением площади леса и дороги из суммы площадей трёх треугольников:
3.2.6 Определить оставшуюся площадь пашни, предназначенную для западной части поля VII, полей VI и V:
3.2.7 На плане землепользования через точки 6, 11, 5 провести линии, параллельные линииЗ-4, в соответствии с рисунком 12. Площади образовавшихся четырёх опорных трапеций определить графическим способом и увязать с проектной площадью Р (таблица 5). Для измерения высот трапеций на плане построить линию от границы сада в направлении, перпендикулярном к линии 3-4.
Источник
Проектирование полей графическим способом
В нижней части землепользования, согласно эскизному проекту, запроектировать графическим способом три поля полевого севооборота и две полевые дороги: от точки 10 до линии 3-4 и вдоль линии 8-11.
Поля V и VI запроектировать в западной части участка (линиями, параллельными 3-4), граница восточной части поля VII (полевая дорога) параллельна длинной границе леса и пашни.
3.2.1 Составить схему в соответствии с рисунком 12 южной части землепользования.
3.2.2 Определить проектные площади дорог:
— от точки 11 до сада: P1 = 5 S11-В
Нанести дороги на план землепользования.
3.2.3 Вычислить площадь чистой пашни южной части землепользования, исключив из общей площади, вычисленной по координатам , площади: приусадебных земель, участка овощного севооборота, сада, леса и двух проектируемых дорог:
3.2.4 Вычислить площадь чистой пашни, приходящуюся на каждое поле севооборота:
3.2.5 Запроектировать графическим способом восточную часть поля VII линией, исходящей из точки 10 и параллельной заданной границе леса и пашни в соответствии с рисунком 12.
Площадь этой части поля VII определить как площадь трёх треугольников с включением площади контура леса и дороги от точки 10 до линии 3-4 и с последующим включением площади леса и дороги из суммы площадей трёх треугольников:
3.2.6 Определить оставшуюся площадь пашни, предназначенную для западной части поля VII, полей VI и V:
3.2.7 На плане землепользования через точки 6, 11, 5 провести линии, параллельные линииЗ-4, в соответствии с рисунком 12. Площади образовавшихся четырёх опорных трапеций определить графическим способом и увязать с проектной площадью Р (таблица 5). Для измерения высот трапеций на плане построить линию от границы сада в направлении, перпендикулярном к линии 3-4.
Таблица 5
| Трапеция | a b a + b | h h:2 | Вычисленная Площадь, га | Поправки, га | Увязанная площадь, га |
| Рвыч = | fp = | P = | |||
| P = | |||||
| fp = | |||||
fp доп = 0.04  |
3.2.8 Запроектировать графическим способом поля в такой последовательности: поле V, поле VI и западная часть поля VII, увеличивая или уменьшая площади опорных трапеций до проектных (таблица 6).
Таблица 6
| Поле | Проектная площадь, | Площадь трапеции, | Трапецию № увеличить +, | Приближение | ||
| га | № … | уменьшить — | S1 | h1 | S2 | h2 |
| V | ||||||
| VI | ||||||
| VII |
Оставшаяся площадь западной части поля VII определяется графическим способом. Расхождение с проектной площадью не должно превышать 0,4 га.
Источник
Проектирование графическим способом
3.1. В южной части землепользования запроектировать два поля полевого севооборота и полевые дороги вдоль линий 8–7-А и 1–4.
3.1.1. Составить схематический чертёж южной части землепользования (рис. 12).
 |
Рис. 12
3.1.2. Определить проектную площадь дороги вдоль линий 8-7-А и нанести дорогу на план, отложив её ширину в масштабе к востоку от линии.
3.1.3. Определить проектную площадь дороги вдоль линии 1–4 и нанести дорогу на план, отложив её ширину в масштабе к востоку от линии.
3.1.4. Вычислить площадь чистой пашни в западной части землепользования, исключив из площади западного участка площади усадебных земель, массива фермерских хозяйств (с учётом части сенокоса с прудом и дороги вдоль линии 6–7), сада (чистой пашни), дорог вдоль линии 8–7, 7-А и леса:
3.1.5. Вычислить площадь чистой пашни в восточной части землепользования, исключив из площади восточного участка площадь дороги вдоль линии 1-4:
Вычислить общую площадь пашни в южной части землепользования:
3.1.6. Вычислить площадь пашни, приходящейся на I и II поля полевого севооборота. Результаты округлить до 0,01 га с таким расчётом, чтобы сумма площадей была равна общей площади пашни южной части.
| №№ | I | II |
| Площадь, га |
3.1.7. Поле I полевого севооборота будет состоять из двух частей (рис. 12). Площадь части Iа равна
.
Часть Iб запроектировать трапецией графическим способом путём уменьшения
на разницу:
3.1.8. Проектирование трапеций.
На плане провести высоту
перпендикулярно линии 3-4. Разделить примерно в соотношении, равном отношению площадей проектируемой трапеции и всего восточного участка:
Отступив одну часть от линии 3-4, разделить полученный отрезок высоты
пополам. Полученная точка укажет приблизительное положение средней линии проектируемой трапеции
.
Провести среднюю линию в намеченной точке и измерить на плане её длину.
Вычислить половину высоты
проектируемой трапеции по формуле
и отложить её на плане.
В полученной точке провести среднюю линию
и измерить её.
Во втором приближении вычислить половину высоты трапеции
и сравнить её со значением
Если расхождение между ними не превышает точности графических построений для данного масштаба, вычисляют полное значение высоты проектируемой трапеции, откладывают её на плане и проводят в этой точке основание проектируемой трапеции.
Если расхождение между половинами высот превышает допустимое значение, то проводят третье приближение и т.д.
Вычисления провести в таблице 19.
| № поля | Проектная площадь, м² | Имеется площадь в опорной фигуре №…, м² | Опорную фигуру №… уменьшить «-» увеличить «+» м² | Приближения |
 |  |  |  | |
| I | ||||
| II | контроль | |||
| III | ||||
| IV | ||||
| VI | ||||
| V | Контроль |
3.1.9. Для контроля определить графическим способом площадь поля II как сумму площадей двух треугольников.
Расхождение с проектной площадью не должно превышать величину погрешности графического проектирования:
, (га).
3.2. В северной части землепользования запроектировать четыре поля полевого севооборота, массив под дачные участки, скотопрогон шириной 60 м и дорогу вдоль линии 20–М (рис. 7).
При проектировании использовать площади опорных фигур, определённые в табл. 4 (рис. 6).
При расчётах все площади записывать с округлением до 0,01 га.
3.2.1. Составить схематический чертёж северной части землепользования (рис. 13).
3.2.2. Определить проектную площадь дороги вдоль линии 20-М и нанести дорогу на план, отложив её ширину в масштабе к западу от линии.
 |
Рис. 13
3.2.3. Нанести на план границу скотопрогона линией, параллельной 22–23 и определить его проектную площадь как площадь трапеции:
3.2.4. Площадью массива под дачные участки является площадь 4-й опорной фигуры, включающей в себя площадь дачных участков, скотопрогона и дороги.
Определить проектную площадь дачных участков, исключив из площади 4-й опорной фигуры площади скотопрогона и дороги вдоль линии 20–М:
3.2.5. Вычислить площадь оставшейся чистой пашни в северной части землепользования:
3.2.6. Вычислить площадь пашни, приходящейся на каждое поле полевого севооборота в северной части землепользования. Результаты округлить до 0,01 га с таким расчётом, чтобы сумма площадей полей была равна
.
| № | III | IV | V | VI |
| Площадь, га |
3.2.7. Спроектировать поле III в опорной фигуре 7 (рис. 13) трапецией графическим способом аналогично проектированию части поля Iб (п. 3.1.8.). Результаты измерений записать в табл. 19.
3.2.8.Также спроектировать поле IV в опорной фигуре 6 (рис. 13). При проектировании учесть, что часть IV поля является остатком в опорной фигуре 7. Результаты измерений записать в табл. 19.
3.2.9. Спроектировать поле VI в опорной фигуре 5 (рис. 13). При проектировании учесть, что часть V поля является остатком в опорной фигуре 6. Результаты измерений записать в табл. 19.
3.2.10.Определить оставшуюся в 5-й опорной фигуре площадь и сравнить её с проектной площадью V поля. Результаты вычислений записать в таблице 19.
Расхождение с проектной площадью не должно превышать предельную величину погрешности:
Если расхождение допустимо, то проектирование полей считается окончательным, в противном случае пропорционально полученному расхождению параллельно перемещаются границы между полями VI–V, V–IV и IV–III. Площадь каждого поля определяется заново и сравнивается с допустимым расхождением.
