Способы производства портландцемента
Производство портландцемента — сложный технологический процесс добычи и доставки на завод сырьевых материалов (глины и известняка), приготовления сырьевой смеси (дробление, помол и усреднение ее состава), обжига сырьевой смеси до спекания (получение клинкера), помола клинкера с гипсом и добавками (получение портландцемента).
В зависимости от вида подготовки сырьевой смеси к обжигу применяют три способа производства портландцементного клинкера — мокрый, сухой и комбинированный.
При мокром способе измельчение и перемешивание сырьевых компонентов осуществляется в присутствии определенного количества воды. Полученная таким образом сырьевая смесь в виде жидкотекучей массы (сырьевой шлам) содержит 32—45 % воды. При сухом способе сырьевые материалы измельчаются и перемешиваются в сухом виде, в результате чего образуется тон-кий минеральный порошок (сырьевая мука). При комбинированном—сырьевую смесь готовят по мокрому способу, затем полученный сырьевой шлам обезвоживают (фильтруют) и полусухую массу («сухарь») подвергают грануляции и обжигу в печах.
Для производства портландцемента по мокрому способу в качестве сырья применяют твердый известняк, глину или мел. Твердый известняк подвергают двух- трехстадийному дроблению в щековых дробилках. Глину предварительно измельчают в валковых дробилках, затем перерабатывают в водную суспензию в болтушках. Если вместо известняка используют мел, то его измельчают в мельницах самоизмельчения или распускают в болтушках. Глиняный или меловой шлам и раздробленный известняк в соотношении, соответствующем требуемому химическому составу клинкера, транспортируют в сырьевую мельницу для совместного помола. Полученный сырьевой шлам влажностью 32—45 % перекачивают насосами в вертикальные резервуары (шламбассейны), где он корректируется для достижения заданного химического состава. Откорректированный шлам из вертикальных шламбассейнов поступает в горизонтальные шламбассейны, где и хранится до подачи в печь для обжига. Обжиг сырьевого шлама осуществляется в длинных вращающихся печах. Полученный клинкер охлаждают в холодильниках, дробят совместно с гипсом и добавками, а затем направляют для помола в цементные мельницы или для хранения на склад. Из мельницы цемент транспортируют в силосные склады, а затем потребителям.
При производстве цемента сухим способом известняк и глину после предварительного дробления и сушки загружают в сырьевую сепараторную мельницу для одновременного помола и сушки, в результате чего получают сухую сырьевую муку с остаточной влажностью 1—2% На большинстве новых цементных заводов для сухого помола применяют мельницы «Аэрофол», в которых совмещены процессы мелкого дробления, сушки и помола. Сырьевая мука подается в гомогенизационные смесительные силосы, в которых производится ее усреднение и корректирование состава, а также создаются запасы муки, необходимые для бесперебойной работы печей. От-корректированная по составу сырьевая мука поступает в систему циклонных теплообменников, состоящую из нескольких ступеней. Там она высушивается, дегидратируется и частично декарбонизируется во взвешенном состоянии. Из циклонов мука подается на обжиг во вращающуюся печь, готовый клинкер пересыпается в холодильник. После охлаждения клинкер поступает на склад. Все последующие технологические операции аналогичны соответствующим операциям мокрого способа.
При комбинированном способе производства портландцемента сырьевая смесь в виде шлама, полученного по мокрому способу, выходит из сырьевой мельницы с влажностью 32—45 % транспортируется в вертикальные шламбассейны, где корректируется до получения требуемого химического состава. После этого шлам обезвоживают (фильтруют) в вакуум- или фильтр-прессах до влажности 16—20 %. Полученную сырьевую смесь («сухарь») смешивают с пылью для снижения влажности до 12—14 %, а затем подвергают грануляции (формованию). Смесь в виде гранул обжигают во вращающихся печах. Дальнейшие операции производства портландцемента осуществляют в той же последовательности, что и при мокром способе производства.
Способ производства цемента выбирают в зависимости от технологических факторов, а также от вида и сорта топлива, предназначенного для обжига клинкера. С технологической точки зрения целесообразность применения того или иного способа обусловливается составом и свойствами сырья — влажностью, однородностью, твердостью, размучиваемостью. При влажном, легко размучиваемом сырье с низкой степенью однородности лучше использовать мокрый способ производства при неразмучиваемом однородном сырье с низкой влажностью — сухой.
В нашей стране преобладание мокрого способа производства клинкера окупается сравнительно высокой производи тельностью печей, лучшей гомогенизацией сырьевой смеси, сравнительно простой технологией производства Однако не устраняется основной недостаток мокрого способа — высокая энергоемкость процесса клинкера. Сухой способ обладает значительными технико-экономическими преимуществами по сравнению с мокрым. Сочетание вращающихся печей с циклонными теплообменниками и декарбонизаторами обеспечивает снижений удельного расхода теплоты при обжиге клинкера на 40-50%.
В условиях экономии топливно-энергетических ресурсов большое значение имеет ориентация нашей цементной промышленности на расширение сухого способа производства. Этот способ распространен и в капиталистических странах.
Следует отметить, что при сухом способе лучшие по сравнению мокрым способом технико-экономические показатели достигают*« только при применении сырья с влажностью 8—10%. Применение комбинированного способа производства целесообразно при влажности сырья свыше 15%, Удельный расход теплоты снижается более чем на 20 % по сравнению с мокрым и на 2—3 % превышает расход теплоты, необходимой при сухом способе (на сырье влажностью 8—10%). По сравнению с мокрым способом расход топлива снижается на 20—30 %, производительность печных агрегатов повышается на 10%, однако потребность в электроэнергии увеличивается на 18%.
Независимо от выбранного способа производства современные цементные заводы должны быть оснащены высокопроизводительным технологическим оборудованием, обеспечивающим автоматизацию отдельных производственных процессов.
Источник
Способы производства портландцемента
В зависимости от технологических особенностей приготовления сырьевых смесей различают три способа производства портландцемента: мокрый, сухой и комбинированный.
При мокром способе производства измельчение сырьевой смеси производят в водной среде с получением шихты в виде тонкодисперсной сметанообразной водной суспензии – шлама. Обжиг ведут в длинных вращающихся печах с внутрипечными теплообменниками.
При сухом способе сырьевую шихту готовят в виде тонкоизмельчённого сухого порошка – сырьевой муки, поэтому перед помолом или в ходе его сырьевые материалы высушивают. Обжигают сырьевую муку в коротких вращающихся печах с запечными теплообменниками.
При комбинированном способе производства сырьевую смесь готовят по технологии мокрого способа в виде шлама, а затем обезвоживают на фильтрах до влажности 16…18 % и тонко измельчают в дробилках-сушилках.
Каждый из способов производства имеет свои преимущества и недостатки. При мокром способе в присутствии воды облегчается измельчение материалов, легче достигается однородность смеси, надёжнее и проще транспортировка шлама, лучшие условия труда. Однако при этом способе расход топлива на обжиг на 30…40 % больше, чем при сухом способе. Кроме того, необходимо использовать более габаритные и соответственно более металлоёмкие печи, так как значительная часть печного пространства выполняет функцию испарителя воды из шлама.
Основное преимущество сухого способа производства — существенное снижение расхода топлива на обжиг клинкера — до 3,4…4,2 кДж/кг по сравнению с 5,8…6,7 кДж/кг при мокром способе. Объём печных газов (при одинаковой производительности печей) при сухом способе на 35…40 % меньше, чем при мокром. Важнейшее преимущество сухого способа – возможность получения более высоких удельных съёмов клинкера в печных агрегатах, сто позволяет использовать печи производительностью до 6000…10000 т/сут. К недостаткам этого способа следует отнести относительную сложность корректировки состава шихты, повышение расхода электроэнергии, а также увеличение единиц технологического оборудования и усложнение схемы производства.
Одним из важнейших условий при компоновке основных агрегатов заводов сухого способа является стремление к наиболее полному использованию теплоты отходящих газов (в частности, для сушки сырья), так как только в этом случае данный способ является эффективным. В целом по технико-экономическим показателям сухой способ превосходит мокрый.
Комбинированный способ производства позволяет использовать преимущества подготовки сырьевой смеси по мокрому способу и одновременно снизить расход теплоты на обжиг. При этом способе примерно на 30 % уменьшается расход топлива и примерно на 10 % на капитальные затраты по сравнению с мокрым способом, но на 15…20 % повышается расход электроэнергии. Механическое удаление воды при фильтрации шламов значительно усложняет технологический процесс. В нашей стране этот способ пока не нашёл широкого применения.
Основными способами производства клинкера в мировой цементной промышленности являются мокрый и сухой. Более распространён мокрый способ. На его основе выпускается около 70 5 общего производства клинкера в мире. Однако доля производства клинкера по сухому способу постоянно возрастает.
Выбор способа производства сырьевой смеси связаны не только с технико-экономическими соображениями, но и со свойствами сырья, его однородностью и влажностью, наличием топливно-энергетической базы.
Мокрый способ может оказаться более выгодным при мягких , пластинчатых, хорошо размучивающихся сырьевых материалах, обладающих обычно высокой влажностью (20…30 % и более). Такое сырьё легко диспергируется в водной среде в болтушках и мельницах-мешалках, в результате чего достигается экономия электроэнергии. Мокрый способ более целесообразен и при естественной влажности сырья более 12…15 %, поскольку в этом случае при сухом способе требуются высокие затраты на предварительную подсушку сырьевых материалов.
При наличии твёрдых сырьевых компонентов умеренной влажности (известняка, глинистого мергеля), которые могут быть измельчены только в мельницах, производство портландцемента следует организовывать по сухому способу. Сухой способ целесообразен также при ограниченной топливной базе в районе завода и высокой стоимости топлива.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
Основы производства портландцемента
Способы производства портландцемента
Процесс производства портландцемента складывается в основном из следующих основных операций: добычи сырьевых материалов; приготовления сырьевой смеси, состоящей из дробления, помола и усреднения ее состава; обжига сырьевой смеси (получение клинкера); помола клинкера в тонкий порошок.
В зависимости от вида подготовки сырья к обжигу различают мокрый, сухой и комбинированный способы производств портландцементного клинкера. При мокром способе производства измельчение сырьевых материалов, их перемешивание, усреднение и корректирование сырьевом смеси осуществляются в присутствии определенного количества воды, а при сухом способе все перечисленные операции выполняются с сухими материалами.
При комбинированном способе сырьевую смесь приготовляют по мокрому способу, затем ее максимально обезвоживают (фильтруют) на специальных установках и в виде полусухой массы обжигают в печи. Каждый из перечисленных способов имеет свои достоинства и недостатки.
Способ производства портландцемента выбирают в зависимости от технологических и технико-экономических факторов: свойств сырья, его однородности и влажности, наличия достаточной топливной базы и др.
Мокрый способ производства. При мокром способе производства сырьевые материалы измельчают и сырьевую смесь смешивают с водой. Получаемая сметанообразная масса — сырьевой шлам — содержит 32—45% воды.
В зависимости от физических свойств исходных сырьевых материалов и других факторов при получении портландцемента по мокрому способу применяют разные схемы производства (рис. 1) отличающиеся одна от другой способом приготовления сырьевой смеси.
На цементных заводах, работающих по мокрому способу, в качестве сырьевых материалов для производства портландцементно-го клинкера часто используют мягкий глинистый и твердый известняковый компоненты. В этом случае технологическая схема производства цемента, в которой приведены основные технологические переделы без указания дозировочных и транспортных устройств и другого вспомогательного оборудования, выглядит следующим образом .
Начальная технологическая операция получения клинкера — измельчение сырьевых материалов. При использовании в качестве известкового компонента мела его измельчают в болтушках или в мельнице самоизмельчення. Если применяют твердый известняк, то его дробят в одну-две стадии в щековых дробилках. Глиняный шлам, полученный в болтушках или других агрегатах, направляют в сырьевую мельницу, куда подается для измельчения и известняк. В мельницу известняк и глиняный шлам подают в определенном соотношении, соответствующем требуемому химическому составу клинкера. Чтобы получить сырьевой шлам заданного химического состава, его корректируют в бассейнах или в потоке.
1-экскаватор, 2 — автосамосвал, 3 — приемная воронка, 4 -пластинчатый питатель. 5-щековая дробилка, 6- молотковая дробилка 7 — ленточный конвейер, 8-ленточный магистральный конвейер, 9-роторный экскаватор, 10 — мельница 11
шламотный насос, 12- вертикальный шламбассейн. 13 — магистральный шламопровод, 14 -бункер, 15 — весовой дозатор,16-стержневая мельница 17-шаровая мельница 18 — горизонталыше шламбассейнм, 19— компрессорная, 21 — вращающаяся печь, 22-колосниковый холодилбник 23 вентилятор острого дутья. 24-вентилтор общего дутья, 25 — скруббер. 26 – электрофильтр 27-дымосос 28-труба для выброса газов» 29-винтовой конвейер для транспортирования пыли. 30-пнеамовинтовой насос. 31-ковшовый конвеер 32- бункерное приемное устройство для разгрузки добавок, 33 -дробилка, 34-сушилка кипящего слоя. 35 — топка, 36 — Циклон, 37 –силосы 38- ленточный конвейер, 39— трубная мельница. 40 —элеватор. 41 —сепаратор с выносными циклонами, 42 —рукавный фильтр, 43 — вентилятор. 44—пнев-мокамерный насос,45 — силос для цемента, 46 — вагов-цементовш. 47 — автоцемемтовоз
Выходящий из мельниц сырьевой шлам в виде сметанообразной массы насосами подают в расходный бачок в печной цех на обжиг. Из бачка шлам равномерно сливается во вращающуюся печь. При мокром способе производства для обжига клинкера используют длинные вращающиеся печи со встроенными теплообменными устройствами.
Из печи клинкер поступает в холодильник, где охлаждается холодным воздухом. Охлажденный клинкер отправляют на склад. В ряде случаев клинкер из холодильников направляют непосредственно на помол в цементные мельницы. Перед помолом клинкер дробят. Дробление клинкера производится совместно с гипсом, гидравлическими и другими добавками.
Из мельницы цемент транспортируют на склад силосного типа (цементные силосы). Отгружают цемент потребителю либо в таре (бумажных мешках по 50 кг), либо навалом в автоцементовозах или в специальных железнодорожных вагонах.
Сухой способ производства. При сухом способе производства портландцемента выбор схемы зависит от физических и химических свойств сырья.

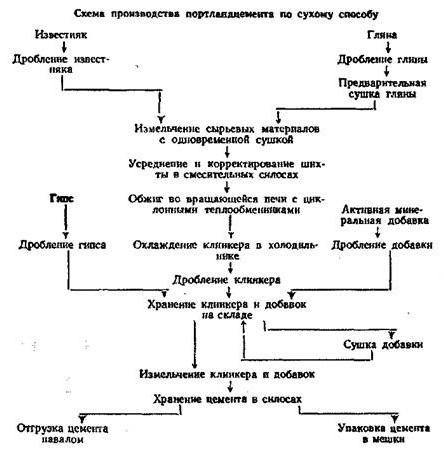

Схема производства портландцемента по сухому способу во вращающихся печах при использовании в качестве сырья известняка и глины приведена на рис. 2. Производство портландцементно-го клинкера в этом случае складывается из следующих операций.
После выхода из дробилки известняк и глину высушивают до влажности примерно 1%, после чего измельчают в сырьевую муку. Помол и сушку сырьевой смеси целесообразно вести одновременно в одном аппарате — сепараторной мельнице. Этот способ более эффективен и применяется на большинстве новых заводов, работающих по сухому способу.
Сырьевую муку заданного химического состава получают путем дозирования сырьевых компонентов в мельницу с последующим усреднением и корректированием сырьевой шихты в специальных смесительных силосах, куда дополнительно подается сырьевая мука с заведомо низким или высоким титром (содержанием СаСОз).
Затем подготовленная сырьевая смесь поступает в систему циклонных теплообменников, состоящую из нескольких ступеней циклонов. Время пребывания смеси в циклонных теплообменниках не превышает 25—30 с. Из циклонов материал подается в печь, откуда клинкер пересыпается в холодильник. После охлаждения клинкер направляется на склад. Другие технологические операции при сухом способе производства — подготовка гидравлических добавок и гипса, помол цемента, его хранение и отправка потребителю — такие же, как и при мокром способе.
Рис. 2. Технологическая схема производства цемента по сухому способу: 1— экскаватор. 2 — самоходкая дробилка, 3 — штабелеукладчик, 4 — роторная машина, 5 — кран-перегружатель, 6 — вагоноопрокидыватель, 7—приемные бункера сырья, 8 —дозирующее и транспортирующее устройство. 9 — мельница предварительного измельчения «Аэрофол». 10 — сепаратор, 11 — трубная мельница. 12
топка. 13 — циклон, 14 — мельничный вентилятор, 15 — кондиционер, 16 — электрофильтр. 17 — аспнирационный вентилятор, 1В — дымовая труба, 19— механизм уборки пшш. 20 — пневмокамерные насосы, 11- корректирующие снлосы, 22—расходные силосы, 23 —расходный бункер постоянного уровня, 24 —весовой дозатор (расходомер). 25 — пневмоподъемник. 26 —рукавный фильтр, г/ — циклонные теплообменники, 28 — вращающаяся печь. 23 — колосниковый холодильник, 30 — вентилятор острого дутья, 31 — вентилятор двоякого прососа, 32 — вентилятор общего дутья, 33 — дробилка клинкере, 34— конвейер клинкере, 35 — силосы, 36 — регулировочный шиб«р. 57 — приемный бункер, Зе
питатель-дозатор, 39 — дробилка, 40 —сушильная установка, 41 — дымосос, 42 — вентилятор, 43 — весовой дозатор. 44 —кои-веяер. 45— трубная мелышца, 46 — элеватор, 47 —сепаратор. 48 — рукавный фильтр, 49-вагон-цемеитовоз, 50 — автодемстговсз, 51 —весы, 52—цементный силос.
Комбинированный способ производства. При комбинированном способе производства сырьевая смесь в виде шлама, полученного по мокрому способу производства, подвергается обезвоживанию и грануляции, а затем обжигается в печах, работающих по сухому способу.
Основные технологические операции и последовательность их выполнения при комбинированном способе производства портландцемента следующие.
Выходящий из сырьевой мельницы шлам влажностью 35—40% после его корректирования поступает в вакуум-фильтр или пресс-фильтр, где он обезвоживается до влажности 16—20%. Образующийся при этом «сухарь» смешивается затем с пылью, уловленной электрофильтрами из дымовых газов печи; добавка пыли предотвращает слипание кусков «сухаря» и приводит к уменьшению влажности смеси до 12—14%. Приготовленная таким образом смесь поступает на обжиг, который осуществляется во вращающихся печах.
Все остальные операции производства портландцемента по комбинированному способу не отличаются от соответствующих операций при мокром способе производства.
