Обработка металлов давлением.

Обработка металлов давлением основана на способности некоторых металлов и сплавов пластически деформироваться, т. е. изменять свою форму под действием нагрузок и сохранять измененную форму после того, как нагрузки перестают действовать.

Ковка. называется пластическая деформация металла, при которой изменение его происходит в том направлении, где металл встречает наименьшее сопротивление. Выполняют ковку последовательными ударами инструмента по обрабатываемой заготовке. Ковку называют свободной, так как изменение формы металлов при этом виде обработки не ограничивается стенками особых форм, как это происходит при штамповке, и металл изменяет свою форму (течет) свободно. Процесс ковки протекает следующим образом: заготовку нагревают в горне или в нагревательной печи до температуры, при которой металл становится пластичным. После этого ударами молота по заготовке придают ей требуемую форму. Изделия, полученные ковкой, называют Различают ручную и машинную ковку.

Штамповка. называется способ изготовления деталей давлением при помощи штампов, т. е. металлических форм, очертания которых соответствуют очертаниям изготовляемых деталей.

Штамповку с предварительным нагревом заготовок называют горячей, а без нагрева — холодной. Холодную штамповку применяют для изготовления деталей из тонких (до 6-8 мм) полос и листов стали, алюминия, меди, латуни и других металлов и сплавов, обладающих достаточной пластичностью.

На рис. 49 показана схема горячей штамповки. Верхняя часть 1 штампа крепится к бабе молота, нижняя часть 2 закрепляется неподвижно на наковальне молота или пресса. Заготовку 3 предварительно нагревают и помещают в нижнюю часть штампа.

Рис. 49. Схема горячей штамповки

После одного или нескольких ударов молота заготовка заполняет полость 4 и принимает необходимую форму. Основные операции холодной штамповки — вырубка, вытяжка и гибка (рис. 50, а, б, в). Штампы для холодной штамповки состоят из двух основных частей: пуансона 1 и матрицы 3, которые устанавливают и закрепляют на эксцентриковых или кривошипных прессах. Между пуансоном и матрицей помещается заготовка 2. При движении вниз пуансон давит на заготовку и в зависимости от назначения штампа выполняется операция вырубки, вытяжки или гибки.

Рис. 50. Примеры холодной штамповки:

а — вырубка, б — вытяжка, в — гибка: 1 — пуансон, 2 — заготовка, 3 —матрица, 4 — съемник, 5 — прижим, 6 — деталь

Прокатка и волочение. называют способ обработки металла давлением путем пропускания его в горячем или в холодном состоянии между вращающимися валками прокатного стана. Прокаткой обрабатывают более 75% металла. Этим способом получают сортовые материалы круглого, квадратного, полосового сечения и фасонные профили: тавровый, двутавровый, швеллерный, рельсовый, зетообразный, а также листы и трубы. Прокатывают металл на прокатных станах.

Первичную прокатку (рис. 51, а) слитков выполняют на мощных станах — блюмингах. На блюмингах получают квадратные заготовки (блюмсы) с сечением от 150X150 до 450X450 мм. Листовые заготовки изготовляют на слябингах. Блюмсы и слябы идут на переработку в сортовой и профильный прокат.

Рис. 51. Обработка металла давлением:

а — прокатка, б — волочение: 1- заготовка, 2 — калибровочное отверстие, 3 — волочильная доска

Холодную прокатку применяют только для получения тонких листов и ленты толщиной не более 3 мм.

(рис. 51, б) называют обработку металла давлением, сущность которой заключается в последовательном протягивании заготовки (проволок) 1 через калиброванные отверстия (фильеры) 2 в волочильной доске 3. Диаметры отверстий постепенно уменьшаются. Волочильные доски делают со вставными фильерами, которые изготовляют из твердых сплавов, а для проволоки диаметром меньше 0,25 мм — из алмаза.

Источник

Обработка металла: 5 основных методов

Некоторые сравнительно простые методы обработки металла люди применяли еще в древности. Именно металл и всё новые методы его обработки стали залогом технического прогресса. Сейчас нам известно столь много различных методов, что в них очень легко запутаться. Давайте попробуем кратко и понятно разложить всё по полочкам.

К основным методам металлообработки можно отнести:

1. Литье;
2. Термическая обработка;
3. Обработка давлением;
4. Сварка;
5. Электрическая обработка.

Процесс металлообработки для каждого метода уникален. Более того, каждый метод имеет свои вариации.

Описание методов обработки металла

Литье

Этот процесс обработки металла известен человечеству уже много веков. Его суть заключается в нагреве металла до жидкого состояния с последующим разливом в заданные литейные формы. Затем металл остывает и твердеет. Получается так называемая отливка, которая точно повторяет очертания заливочной формы.
С развитием металлургии процесс литья постоянно совершенствовался. Теперь различают несколько видов литья, в том числе и литье с дополнительным применением давления. Новейшие методы литья позволяют получать отливки очень маленьких размеров с небывалой точностью размеров.

Термическая обработка

Этот метод направлен на изменение внутренней структуры металла, что достигается путем нагрева металла с последующим выдерживанием и охлаждением. Для придания металлу нужных свойств параметры термической обработки могут быть различные. Температура нагрева, выдержка металла в нагретом состоянии и скорость охлаждения – все эти параметры влияют на конечные свойства металла.

Различают 3 вида термической обработки:

1. Термообработка – бывает трех основных видов: отжиг, закалка и отпуск;
2. Химико-термическая обработка металла – применяется для насыщения поверхности металла другими элементами (например, углеродом). При этом методе наблюдаются самые высокие температуры нагрева металлов и значительные периоды выдержки для придания сплаву однородности;
3. Термомеханическая обработка – этот метод позволяет добиться лучших механических свойств металла, чем классическая термообработка.

Обработка давлением

Один из видов обработки металла давлением (ковка) получил широкое применение еще несколько тысячелетий назад. С тех пор технология совершила несколько серьезных скачков вперед, и теперь на производстве применяются и другие технологичные методы обработки металла давлением.

Суть этого метода проста — придать заготовке необходимую форму и размер под действием физической силы (давления). Для достижения этих целей применяют различные станки для обработки металла, каждый из которых соответствует конкретному методу.

Всего различают 7 методов:

1. Ковка – участки заготовки нагреваются и подвергаются механической деформации;
2. Штамповка – форма и размер заготовки изменяются под давлением специального штампа;
3. Листовая штамповка – обработка листового металла;
4. Прокатка;
5. Волочение;
6. Прессование;
7. Комбинации первых 6-ти.

Сварка

Существует несколько методов сварки, но всех их можно условно разделить на 2 большие группы:
Сварка при помощи плавления металла – в месте сваривания соединяемые детали нагреваются до температуры плавления металлов. Жидкие фазы металлов перемешиваются, образуя сварной шов. Такое соединение после остывания имеет высокую прочность;
Сварка пластическим деформированием – при этом методе детали сдавливаются, образуя сварной шов. Иногда детали предварительно местно нагревают.
В качестве источника нагрева применяют газ, электрический ток и другие источники.

Электрическая обработка

Электрическая обработка металла осуществляется при помощи электрического тока. Два наиболее распространенных метода – это:

Электроискровая обработка – создается искусственный разряд, который воздействует на металл. В результате это воздействия происходит местное повышение температуры металла до 8-10 тыс. градусов по Цельсию;

Электрохимическая обработка – этот способ позволяет придать поверхности металла блестящую форму.

Данные методы подходят для обработки самых твердых сплавов.

Помимо этих основных методов обработки металла часто применяют также резание металлов и ультразвуковую обработку. Выбор конкретного метода зависит от свойств, которые необходимо придать металлу, размеров заготовки или конечного изделия, а также многих других факторов.

Источник

Способы обработки металлов давлением по производственному назначению

Способы обработки металлов давлением

Способы обработки металлов давлением по производственному назначению подразделяют на два вида.

1. Металлургические, предназначенные для получения заготовок постоянного поперечного сечения (прутков, проволоки, листов и др.), применяемых для изготовления деталей с помощью предварительного пластического формоизменения и обработки резанием. Основными металлургическими способами обработки давлением являются про­катка, волочение и прессование.

2. Машиностроительные, предназначенные для получения деталей или заготовок, имеющих форму и размеры, приближенные к форме и размерам деталей; в машиностроении основными способами по­лучения заготовок обработкой давлением являются ковка и штам­повка.

Прокатка (рис. 3.10, а) заключается в обжатии заготовки 2 между вращающимися валками 1.

Прессование (рис. 3.10, 6) заключается в продавливании толкате­лем 4 заготовки 2, находящейся во втулке 3, через отверстие матри­цы 1.

Волочение (рис. 3.10, в, г) заключается в протягивании заготов­ки 2 через сужающуюся полость матрицы 1; при этом поперечное сечение заготовки принимает форму поперечного сечения отверстия матрицы.

Штамповкой (рис. 3.10, д) изменяют форму и размеры заготовки с помощью специального инструмента — штампа.

Листовой штамповкой получают плоские и пространственные детали из заготовок, у которых толщина значительно меньше размеров в плане (лист, лента, полоса). При листовой штамповке (рис. 3.10, д) заготовка 3 деформируется с помощью пуансона 1 и матрицы 2.

Ковкой (рис. 3.10, е) изменяют форму и размеры заготовки 2 пу­тем последовательного воздействия универсальными инструментами 1 на отдельные участки заготовки.

При объемной штамповке (рис. 3.10, е) на заготовку, являющуюся отрезком прутка 2, воздействуют штампом 1, причем металл заготовки заполняет полость штампа, приобретая ее форму и размеры.

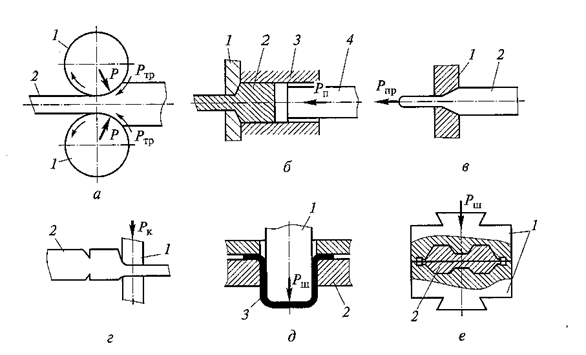

Рис. 3.10. Основные виды обработки металлов давлением: а — прокатка; б — прессование; в,г — волочение; д — листовая штамповка(один из процессов); е — ковка; Р — усилие прижатия прокатных валков; Р_тр — усилие трения; Р_п — усилие прессования;

Р_пр — усилие протягивания; Р_к — усилие ковки; Р_ш — усилие штамповки.

Ковка — способ обработки металлов давлением, осуществляемый с помощью кузнечного инструмента или штампов, при котором ин­струмент оказывает многократное, прерывистое воздействие на на­гретую заготовку, в результате чего она деформируется и постепенно приобретает заданные форму и размеры. Ковка является единственным способом изготовления крупных поковок (массой до 250 т): валов гидрогенераторов, коленчатых валов судовых двигателей, валков прокатных станов и т.д. Ковку обычно применяют в мелкосерийном или единичном про­изводстве, а также для изготовления крупных поковок.

Ковка может быть свободной или в подкладных штампах, ручной или машинной, осуществляемой на паровоздушных молотах или на ковочных гидравлических прессах. При ручной ковке применяют наковальни, большие и малые мо­лотки (кувалды и ручники), клещи для захвата и поддержания заго­товки, бородки, зубила, подбойники, обжимки (рис. 3.11, а—з), при машинной ковке — бойки, обжимки, раскатки, пережимки, патроны (рис. 3.11, и-п).

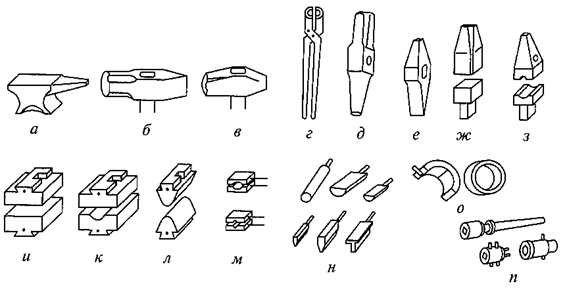

Рис. 3.11. Инструмент для ручной и машинной ковки: а — наковальня; б — кувалда;

в — ручник; г — клещи; д — бородок; е — зубило; ж — подбойник; з — обжимка;

и — плоские бойки; к — вырезные бойки; л — закругленные бойки; м — обжимки;

н — раскатки; о — пережимки; п — патроны.

Основными операциями ковки являются осадка, высадка, про­тяжка, прошивка, отрубка, гибка. Осадкой называют такую технологическую операцию обработки давлением, при которой уменьшается высота исходной заготовки при одновременном увеличении площади ее поперечного сечения (рис. 3.12).

При этом осадка цилиндрического образца может рас­сматриваться без учета трения на торцах (рис. 3.12, а) (идеальный вариант) или при наличии трения на торцах (рис. 3.12, б) (реальный вариант). Для устойчивости при осадке цилиндрических заготовок высо­та заготовки h ₀ должна быть не более 2,5 диаметров:

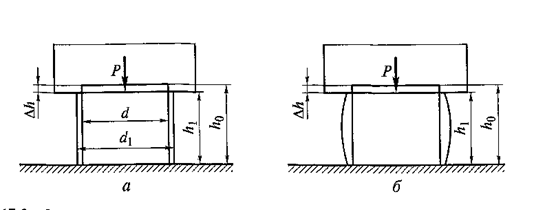

Рис. 3.12. Схемы осадки цилиндрического образца без трения на торцах (а — идеальный вариант) и при наличии трения на торцах (б — реальный вариант):

h_o и h₁— исходный и конечный размеры обрабатываемого изделия; d — диаметр заготовки; d₁ — диаметр детали; Δh — величина осадки; P — усилие осадки.

Высадка является разновидностью осадки. При этом металл оса­живают лишь на части длины заготовки (рис. 3.13, а). Прошивка — операция получения полостей за счет вытеснения металла (рис. 3.13, б) с помощью инструмента — прошивки. Для получения требуемой формы детали используют подкладные штампы (рис. 3.14).

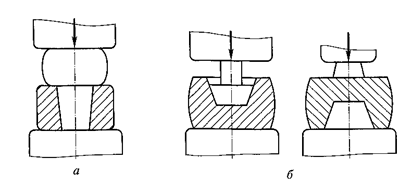

Рис. 3.13. Схемы высадки (а) и двусторонней прошивки (б).

Рис. 3.14. Схема штамповки в подкладных штампах.

Горячая объемная штамповка— это вид обработки металлов давлением, при которой формообразование поковки из на­гретой заготовки осуществляют с помощью специального инструмента, называемого штампом. При штамповке течение ме­талла ограничивается поверхностями по­лостей или выступов в отдельных частях штампа. В конечный момент штамповки металл занимает всю замкнутую полость штампа (ручей) в соответствии с конфигу­рацией поковки. Благодаря этому горячей объемной штамповкой можно получать поковки сложной конфи­гурации с минимальными напусками (или без них) и с меньшими допусками, чем при ковке (рис. 3.15).

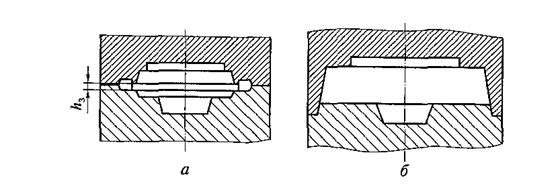

Рис. 3.15. Схемы штамповки в открытых (а) и закрытых (б) штампах: h_заз — зазор.

По наличию или отсутствию заусенца различают штампы открытые (рис. 3.15, а) и закрытые (рис. 3.15, б).

Штамповку подразделяют на холодную и горячую (в зависимости от температуры нагрева заготовок), формовочное, высадочное, про­шивное и т.д. (по типу операций), молотовое и прессовое (по типу применяемого оборудования).

Основными деталями штампа являются пуансон и матрица. Штампы, предназначенные для молотовых и кривошипно-горячештамповочных прессов, состоят из верхней и нижней частей, на соприкасающихся поверхностях которых имеются ручьи для по­следовательного формообразования изделия. Изготавливают штампы из углеродистых и легированных (в основном хромом) штамповых сталей.

Штамповка в открытых штампах характеризуется переменным зазором между подвижной и неподвижной частями штампа. В зазор вытекает заусенец (облой). По мере уменьшения зазора находящийся в нем металл интенсивно охлаждается, увеличивается предел теку­чести металла и возрастает сопротивление перемещению заусенца. Благодаря этому заполняется вся полость штампа, и только излишки металла вытесняются в заусенцы. Заусенцы впоследствии удаляются в специальных обрезных штампах.

При штамповке в закрытых штампах зазор между подвижной инеподвижной частями штампа достаточен для относительного пере­мещения частей штампа, но не для образования заусенца. Поэтому воизбежание незаполнения углов полости штампа или увеличения высоты поковки необходимо строго соблюдать равенство объемов заготовки металла и поковки.

К штамповке в закрытых штампах можно отнести штамповку вы­давливанием. Горячая объемная штамповка применяется в крупно­серийном или массовом производстве, позволяет получать поковки сложной конфигурации с минимальными напусками и меньшими (по сравнению со стандартными методами) допусками.

Производительность штамповки значительно выше, чем ковки. В то же время штамп — дорогостоящий инструмент, предназначен­ный для изготовления только одной конкретной поковки. Усилия при штамповке больше, чем при ковке одинаковых поковок. Поэтому масса поковок, изготавливаемых объемной штамповкой, редко пре­вышает 20 кг.

Основным оборудованием для ковки и штамповки являются ковочные и штамповочные молоты и прессы. Ковочный молот служит для обработки металлических заготовок ударами падающих частей. По роду привода молоты бывают паровоздушные (рис. 3.16, а), пневматические (рис. 3.16, б), механические, гидравлические.

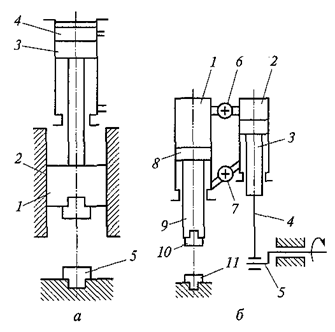

Рис. 3.16. Принципиальные схемы молотов: а — паровоздушного:1 — баба; 2 — направляющие; 3 — поршень; 4 — цилиндр для подачи пар; 5 — нижний боек; б — пневматического: 1 — рабочий цилиндр; 2 — компрессорный цилиндр; 3 — поршень компрессорного цилиндра; 4 — шатун; 5 — вал; 6,7 — верхний и нижний золотник соответственно;

8 — поршень рабочего цилиндра; 9 — баба молота; 10 — верхний боек; 11 — нижний боек.

Паровоздушные молоты (см. рис. 3.16, а) приводятся в действие паром или сжатым воздухом под давлением 0,7. 0,9 МПа. Перемеще­ние бабы 1 относительно направляющих 2 происходит при движении поршня 3 под действием сжатого пара или воздуха. При подаче пара (или воздуха) в верхнюю полость цилиндра впадающие части пере­мещаются вниз и наносят удар по заготовке, уложенной на нижний боек 5. При подаче пара (или сжатого воздуха) в нижнюю полость цилиндра падающие части поднимаются в верхнее положение.

Пневматические молоты (см. рис. 3.16, б) содержат два цилин­дра: рабочий 1 и компрессорный 2. Поршень 3 компрессорного цилиндра перемещается шатуном 4 от кривошипного вала 5. При этом воздух поочередно сжимается (р = 0,3 МПа) в верхней или нижней полостях цилиндра и при нажатии на педаль или рукоятку, открывающую золотники 6 и 7, поступает в рабочий цилиндр 1. Рабочий цилиндр действует на поршень 8. Поршень вместе с мас­сивным штоком 9 одновременно является бабой молота, в которой крепится верхний боек 10, При перемещении падающих частей вниз верхний боек ударяет по заготовке, уложенной на неподвижный нижний боек 11.

Основание ковочного молота (шабот) имеет массу, в 8 — 15 раз превышающую массу падающих частей. Ша­боты штамповочных молотов еще массивнее — в 20 —30 раз больше массы падающих частей. Это обеспечивает высокий КПД удара (η= 0,8. 0,9) и высокую точность соударения частей штампа. Кроме того, для этой же цели молоты имеют усиленные регулируемые на­правляющие для движения бабы.

По способу работы различают молоты простого и двойного дей­ствия. В молотах простого действия падающая часть (баба) падает свободно под действием собственной силы тяжести, а в молотах двойного действия она дополнительно разгоняется. Скорость бабы высокоскоростных молотов может достигать 25 м/с, а у обычных молотов 3. 6 м/с.

Паровоздушные ковочные молоты имеют массу падающих частей 500. 5 000 кг, а штамповочные — 500. 30 000 кг. На ковочных молотах изготовляют поковки массой 20. 2 000 кг, как правило, из прокатан­ных заготовок или из слитков. Максимальная масса штампованных поковок — 1 000 кг.

У бесшаботных паровоздушных молотов шабот заменен нижней подвижной бабой, соединенной с верхней бабой механической или гидравлической связью.

Необходимый молот выбирают на основании расчета или по спра­вочным таблицам.

Кривошипные штамповочные прессы имеют постоянный ход, равный удвоенному радиусу кривошипа (рис. 3.17). Штамповка на кривошипных прессах характеризуется высокой производитель­ностью и точностью заготовок по высоте. Заготовка извлекается из штампа при обратном ходе его верхней части с помощью выталкивателей. Благодаря этому удобно штампо­вать в закрытых штампах выдавливанием и прошивкой.

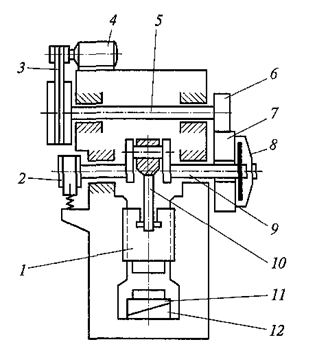

Рис. 3.17. Схема кривошипного штамповочного пресса:1 — пуансон; 2 — упор; 3 — привод;

4 — электродвигатель; 5 — подвижная матрица; 6 — приводной вал; 7 — главный ползун;

8 — крышка; 9 — кривошипный вал; 10 — кулиса; 11,12 — верхний и нижний бойки.

Кривошипные штамповочные прессы усилием 6,3. 100 МН успешно заменяют штамповочные молоты с массой падающих частей 630. 10000 кг. Однако стоимость кривошипного горячештамповочного пресса в 3 — 4 раза выше стоимости эквивалентного по техно­логическим возможностям молота.

Горизонтально-ковочные машины (ГКМ) (рис. 3.18) имеют штампы, со­стоящие из трех частей: неподвижной матрицы 3, под­вижной матрицы 5 и пуансона 1, размыкающихся в двух взаимно-перпендикулярных плоскостях.

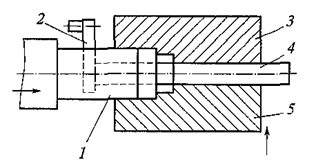

Рис. 3.18. Схема ГКМ

Пруток 4 с нагретым участком, обращенным к пуансону, закладывают в неподвижную матрицу 3. Положение прутка фиксируется упором 2. При включении ГКМ по­движная матрица 5 прижимает пруток к неподвижной матрице, упор 2 отводится в сторону, а пуансон 1 ударяет по выступающей части прутка, деформируя ее. Работа ГКМ поясняется кинематической схемой, приведенной на рис. 3.19.

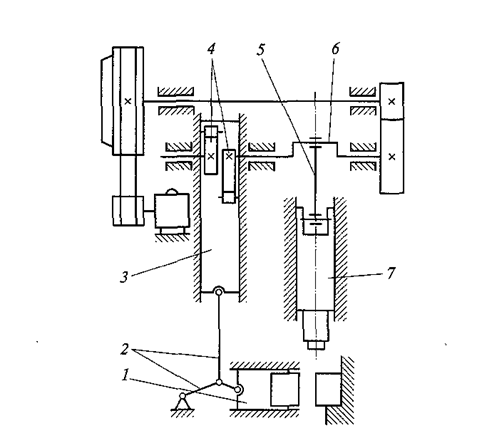

Рис. 3.19. Кинематическая схема горизонтально-ковочной машины:1 — подвижная

щека; 2 — система рычагов; 3 — ползун; 4 — подвижные кулачки; 5 — шатун;

6 — кривошипный вал; 7 — главный ползун.

Главный ползун 7, несущий пуансон, приводится в дви­жение от кривошипного вала 6 с помощью шатуна 5. Подвижная щека 1 приводится в движение от бокового ползуна 3 системой рычагов 2. Боковой ползун приводится в движение кулачками 4, установленными на конце кривошипного вала 6. Горизонтально-ковочные машины обычно строят с усилием до 30 МН. Основными операциями, выполняемыми на ГКМ, явля­ются высадка, прошивка и пробивка.

Штамповку на ГКМ можно выполнять за несколько проходов в отдельных ручьях, оси которых расположены горизонтально одна над другой. Каждый переход выполняется за один рабочий ход ма­шины.

Действие гидравлического пресса основано на законе гидроста­тического давления Паскаля, который в 1698 г. указал, что «сосуд, наполненный водой, является но­вой машиной для увеличения сил в желаемой степени» (рис. 3.20). Усилие современных гидравлических штамповочных прессов (рис. 3.21) достигает 750 МН.

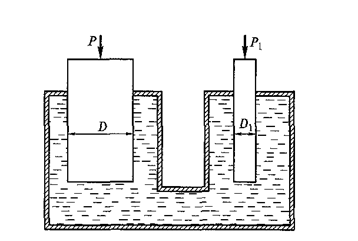

Рис. 3.20. Схема к объяснению закона Паскаля.

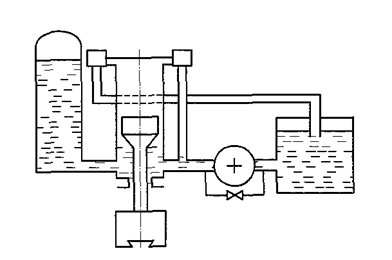

Рис. 3.21. Принципиальная схема гидравлического пресса.

Листовая штамповка предназначена для получения разнообразных плоских и пространственных изделий типа облицовочных автомобильных деталей, деталей самолетов, ракет и других изделий сложной формы. Листовую штамповку применяют в автомобильной, авиационной, электротехнической промышленности, в тракторостроении, приборостроении и др.

Листовая штамповка снижает объем обработки резанием, обеспечивает высокие точность размеров и производительность (до 40 тыс. деталей в смену с одной машины). В качестве заготовок используют лист, полосу или ленту. Толщина заготовок обычно не превышает S ≤ 10 мм.

Как правило, при листовой штамповке пластическую деформацию, обеспечивающую необходимые форму и размеры, получает лишь часть заготовки. Толщина стенок штампованных деталей незначительно отличается от толщины заготовок. Операции, в которых изменяются лишь форма и размеры заготовки без разрушения ее в процессе деформирования, называются формоизменяющими. Операции, обуславливающие разрушение материала заготовки, называются разделительными.

К числу формоизменяющих операций листовой штамповки относят гибку, вытяжку, отбортовку, обжим, раздачу и др. (рис. 3.22).

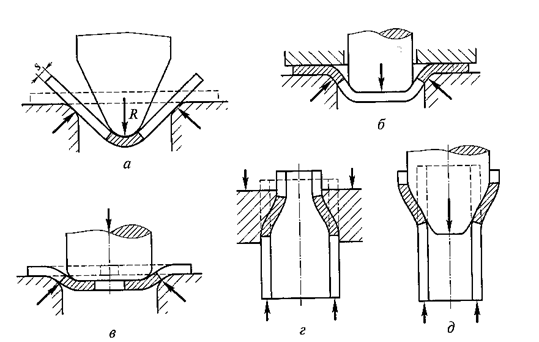

Рис. 3.22. Операции листовой штамповки: а — гибка; б — вытяжка; в — отбортовка;

г — обжим; д — раздача.

Гибка (рис. 3.22, а) применяется для изменения кривизны заготовки практически без изменения ее линейных размеров. В результате такого деформирования часть заготовки поворачивается относительно другой на определенный угол. Пластическая деформация при гибке сосредотачивается на узком участке, контактирующем с пуансоном.

При гибке не допускается разрушение материала, образование трещин, складок. Наиболее слабым местом является зона деформаций растяжения в наружном слое детали на участке закругления пуансона. При уменьшении от­ношения радиуса закругления R к толщине заготовки S деформация возрастает. Поэтому для предотвращения появления трещин, складок или разрушения заготовки ограничивают минимальные размеры радиуса закругления пуансона: R_min = (0,1 . 2) S.

Вытяжка (см. рис. 3.22, б) заклю­чается в протягивании заготовки через отверстие матрицы, причем плоская заготовка превращается в полое изделие, а у пространственной заго­товки уменьшаются поперечные размеры (рис. 3.23). Вытяжка может осуществляться без утонения или с утонением стенки заготовки.

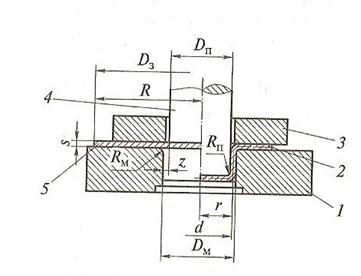

Рис. 3.23. Схема вытяжки:1- матрица с рабочим диаметром D_м и радиусом закругления R_м; 2 — полуфабрикат; 3 — прижим; 4 — пуансон с рабочим диаметром D_п и радиусом закругления R_п; 5-заготовка под вытяжку диаметром D_з и толщиной S.

Формоизменение при вытяжке (рис. 3.23) оценивают отношением диаме­тра D₃ заготовки (типа диска, фланца) к диаметру d полученной детали типа цилиндр, которое называется коэффициентом вытяжки:

При вытяжке без измерения толщины стенки зазор z между пуансоном и матрицей должен быть больше толщины s заготовки: z = (1,1 . 1,3)S. При вытяжке с изменением толщины стенки последняя за один переход может быть уменьшена в 1,5 —2 раза, при этом зазор между пуансоном и матрицей должен быть меньше толщины стенки, а удель­ные усилия будут большими. Вытяжку с утонением применяют для устранения опасности складкообразования, а также для получения деталей со стенками, толщина которых меньше толщины донышка.

Усилие вытяжки в момент, когда заготовка полностью охватит скругленную кромку матрицы, может быть определено по формуле:

где Q_рmax— истинная прочность материала заготовки при полном упрочнении.

При отбортовке часть заготовки, граничащая с предварительно пробитым отверстием, вдавливается в матрицу, при этом размеры отверстия увеличиваются, и этот участок заготовки приобретает цилиндрическую форму (см. рис. 3.22, в). Допустимое без разрушения увеличение диаметра отверстия при отбортовке зависит от механических свойств материала заготовки и ее относительной толщины s/d_Q и составля­ет d/d_Q = 1,2. 1,8, где d_Q — первоначальный диаметр заготовки.

При обжиме (см. рис. 3.22, г) полая тонкостенная цилиндри­ческая заготовка подается в отверстие матрицы, в результате чего происходит уменьшение поперечных размеров.

При раздаче (см. рис. 3.22, д) пуансон внедряется в полую тон­костенную цилиндрическую заготовку, и ее поперечные размеры в очаге деформации увеличиваются. При рассмотрении напряженного и деформированного состояний в очаге деформации при анализе операций листовой штамповки обычно пользуются полярной системой координат с полюсом, совпадающим с центром кривизны срединной поверхности заготовки в данный момент деформирования (рис. 3.24).

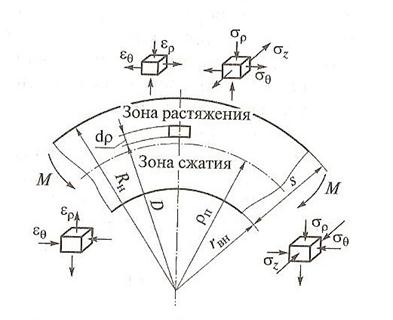

Рис. 3.24. Схема напряжений при листовой штамповке: R_н — наружный радиус заготовки до деформации; Р_н — переменный радиус в полярной системе координат; r_вн — внутренний диаметр детали; σ — напряжения; ε — деформации; индексы ρ, θ и z относятся

к радиальным, тангенциальным и осевым параметрам, соответственно.

При формоизменяющих операциях листовой штамповки каса­тельные напряжения относительно малы и поэтому принимают, что направления нормальных напряжений σ_р и σ_θ совпадают с глав­ными направлениями тензора напряжений, т. е. являются главными напряжениями. При r_BH/s > 5 принимают ρ_п ≈ r_BH + s/2.

Деформации на операциях листовой штамповки осуществляют­ся, когда напряжения σ_р и σ_θ соответствуют предельному состоянию (условию пластичности). В зависимости от условий нагружения заготовки в различных опе­рациях листовой штамповки схемы напряженного состояния и знаки напряжений σ_р и σ_θ в очаге деформации могут быть различными. В операциях вытяжки и отбортовки напряжения а_р растягиваю­щие, а в операциях обжима и раздачи — сжимающие. Напряжения σ_θ являются растягивающими в операциях раздачи и отбортовки, а в операциях вытяжки и обжима — сжимающими (рис. 3. 25).

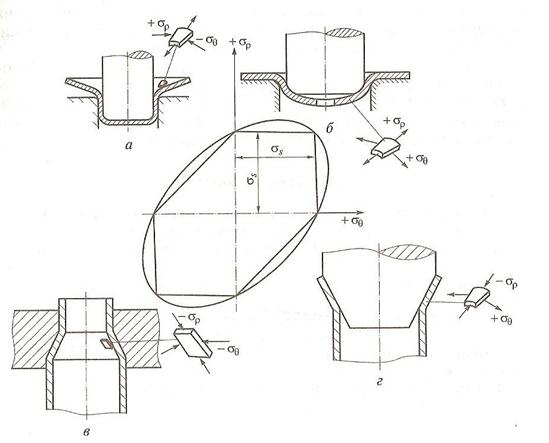

Рис. 3.25. Условия предельного со­стояния при плоском

На рис. 3.25 графически представлены условия предельного со­стояния при плоском напряженном состоянии (в виде эллипса и ше­стиугольника в координатах σ_s — σ_θ) и приведены схемы операций, деформирование заготовки в которых осуществляется при знаках напряжений, соответствующих определенным квадрантам.
