Косвенный способ измерения расстояния

Тема: Измерения расстояний

1. Приборы для измерения линий

_______ Линейные измерения на местности могут выполняться непосредственно (с помощью мерных приборов) и косвенно (с помощью дальномеров). В качестве мерных приборов используются следующие.

1.1. Стальные мерные ленты со шпильками

1.2. Стальные рулетки различной длины (от 2 до 100 м) в открытом или закрытом корпусе

1.3. Инварные ленты и проволоки (сплав железа и никеля в соотношении 64:36)

1.4. Дальномеры различной точности

_______ Наиболее простым из дальномеров является нитяной . Более сложные – светодальномеры и лазерные . Самым точным считается лазерный дальномер.

_______ Для транспортировки лента наматывается на металлическое кольцо.

_______ Компарирование ленты – это сравнение длины рабочей ленты с длиной эталона. Выполняется на компараторах .

_______ На концах компаратора укрепляются металлические шкалы длиной 150 мм . При компарировании измеряется температура воздуха ( t_комп. ).

2. Подготовка линии местности к измерению

_______ Перед измерением линии конечные точки закрепляются. В конце линии ставится веха. При длине линии более 200 м она предварительно провешивается, то есть в створ линии ставятся дополнительные вехи.

3. Порядок измерения линии лентой

_______ Измерение линии производят два мерщика – передний и задний. У заднего мерщика одна шпилька, а у переднего – 10 .

_______ Задний мерщик выставляет переднего в створ линии и собирает шпильки. Когда у заднего мерщика набирается 10 шпилек, он передает их переднему и записывает передачу.

_______ В результате длина линии вычисляется по формуле:

,

____ где N – количество передач по 10 шпилек;
_______ n – количество шпилек у заднего мерщика, не считая шпильки, которая в земле;
_______ r – остаток.

_______ Линия обязательно измеряется прямо и обратно . При измерении записывается температура воздуха ( t_изм. ).

4. Учет поправок при линейных измерениях. Точность измерений

_______ В измеренное значение длины линии вводят поправки :

ΔD_k – поправка за компарирование,
ΔD_t – поправка за температуру,
ΔD_v – поправка за наклон линии.

где D – длина измеренной линии,
___ Δl – поправка за компарирование.

_______ Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается.

α – линейный коэффициент расширения стали ( 12*10 -6 );
поправка за температуру вводится если (t_изм. – t_комп.) > 8 o .

_______ Тогда в общем виде:

_______ При измерении длин линий не только мерной лентой, но и другими мерными приборами (рулетками, инварными проволоками) вводятся те же поправки.

_______ Точность измерений линий лентой зависит главным образом от характера местности:

при идеальных условиях – 1/3000 ;
при средних условиях – 1/2000 ;
при неблагоприятных условиях – 1/1000 . Например: точность 1/2000 означает: на 100 м ± 5 см .

5. Определение неприступных расстояний

_______ В некоторых случаях, вследствие каких-либо препятствий, измерить линию продольного хода непосредственно лентой невозможно.

5.1. 1-й случай: (точка В недоступна для линейных измерений). По теореме синусов

_______ Разбиваем на местности ≈ равносторонний треугольник. Измеряем углы: ß₁ , ß₂ , ß ‘ ₁ , ß ‘ ₂ и базисы b₁ , b ₂ . Тогда неприступное расстояние АВ определяется по теореме синусов :

_______ При заданной точности измерения базисов 1:2000 , предельное расхождение между двумя определениями d не должно превышать 1:1000 . За окончательное значение берется среднее из двух определений .

5.2. 2-й случай: разбиваем на местности примерно равнобедренные треугольники ABC, ABC1. По теореме косинусов _______ Этот способ применяется, когда между точками A и В нет взаимной видимости.

Измеряются базисы: a , b , a₁ , b₁ . Расстояние определяется по теореме косинусов . Расстояние определяется дважды. Расхождение между двумя определениями – 1/1000 . За окончательное значение берется среднее.

6. Оптические дальномеры

_______ Наиболее распространенным типом дальномеров является нитяной .

Здесь p – расстояние между дальномерными нитями;
_____ n – количество делений дальномерной рейки между дальномерными нитями;
_____ p – коэффициент дальномера, который обычно равен 100 ;
_____ n – количество делений дальномерной рейки, видимых в трубу между дальномерными нитями.

_______ Расстояние с помощью нитяного дальномера определяется по формуле:

_______ При измерении наклонных расстояний дальномером визирный луч направлен наклонно.

_______ Если бы рейка стояла перпендикулярно лучу MN , то взяв по рейке отчет n ‘ , мы определили бы расстояние:

_______ где C – постоянное слагаемое дальномера. В действительности же рейка всегда ставится вертикально и берется отчет n . Считая треугольник прямоугольным, получим:

_______ cледовательно:

_______ Тогда горизонтальная проекция d равна:

_______ Исследованиями установлено, что точность измерения расстояний нитяным дальномером при использовании технических теодолитов ≈ 1/300 .
_______ С другими оптическими дальномерами можно ознакомиться в учебнике Д.А. Кулешова, Г.Е. Стрельникова «Инженерная геодезия для строителей» .
_______ В настоящее время для определения расстояний разработаны светодальномеры и лазерные дальномеры . Устройство этих приборов основано на измерении времени, необходимого для прохождения электромагнитных волн в прямом и обратном направлениях.

_______ Считая, что скорость распространения электромагнитных волн V известна, можно записать:

_______ Прибор состоит из приемопередатчика, установленного на начальной точке, и отражателя, установленного на конечной точке линии.

_______ Скорость распространения электромагнитных волн в вакууме:

_______________________________________________ V = 2997925 ± 0,4 км/c

Источник

3.6 Косвенные способы измерения расстояний

На практике встречаются случаи, когда для измерения линий невозможно использовать ленту из-за препятствий (река, болото, овраг, лес и т.д.). Наиболее часто встречающийся случай определения недоступного расстояния показан на рисунке 25 а.

Рисунок 25 — Схемы определения недоступных расстояний

В первом случае (рисунок 25 а) расстояние АВ(X) вычисляют через базис(в). От точки А откладывают базис в, расстояние АС измеряют достаточно точно. В _∆АВС измеряют углы (α, β, γ). Согласно теореме синусов (отношение сторон треугольника равно отклонению синусов противолежащих углов): (18)

Для контроля строят второй _∆АВД, измеряют базис в₁ и углы в треугольнике (α_{1 ,} β_{1 ,} γ). Тогда:

Треугольники строят таким образом, что бы углы против базиса и определяемой стороны были не менее 30 0 и не более 120 0 . Относительное расхождение в двух вычисленных значениях расстояния Х допускается не более 1/1000, т.е.

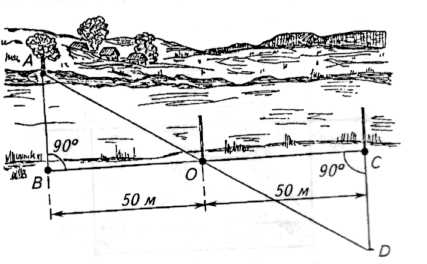

Один из приемов определения ширины реки показан на рисунке 25 б.

На противоположном берегу реки выбирают какой-либо характерный местный предмет (например, дерево) – точка А. Напротив точки А устанавливают вешку и закрепляют точку В. Перпендикулярно направлению АВ на расстоянии 50 м закрепляют точку О и устанавливают вешку. В том же направлении откладывают еще 50 м и закрепляют точку С, и устанавливают вешку. От направления ОС под углом 90 0 перемещаются по направлению СD до тех пор, пока точка А и точка О не окажутся на одной линии, и на этой линии закрепляют точку D.

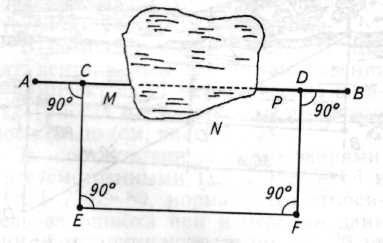

Если часть линии проходит по болоту, то возможно обойти препятствие, в точках С и D (рисунок 25 в) при помощи теодолита строят перпендикуляры, отмеряют на них отрезки равной длины СЕ и FD так, чтобы можно было ликвидировать препятствие, тогда результат измерения отрезка ЕF будет соответствовать искомому расстоянию Х = СD.

Могут быть случаи, когда граница землепользования проходит через лес и между точками А и В нет взаимной видимости (рисунок 25 г). На местности измеряют два базиса а (АС) и в (СВ) и угол γ между ними.

Задача по определению расстояния Х может быть решена по теореме синусов: ; для контроля _.

Контрольные вопросы по теме:

Назовите виды линейных измерений. В чём их отличие?

Перечислите приборы для непосредственного измерения линий.

В чем заключается сущность компарирования.

Перечислите способы вешения линий.

Как осуществляется закрепление измеряемых линий на местности?

Как вычисляют горизонтальные проложения наклонных линий?

Устройство нитяного дальномера.

Изложите принцип измерения расстояния оптическим дальномером.

Назовите косвенные способы измерения расстояний.
