Контроллер hd u62 способ подключения

КОНТРОЛЛЕР HD-U62

Оплата

Множество способов оплаты

Доставка

Доставка во все города России и стран СНГ

Гарантии

Поддержка

Поддержка клиентов по телефону

Описание КОНТРОЛЛЕР HD-U62

Одноцветный: 32К пикселей
Разрешение: Монохром 1536х16 — 512х64
Разрешение: Полноцвет 384х24
Максимальная длина: 1536пикс
4-T12, 2-T08, USB, Датчик температуры, ИК-Пульт, Время

Характеристики КОНТРОЛЛЕР HD-U62

Условия доставки

Доставка курьером производится в пределах МКАД.
Стоимость доставки мелко-габаритного товара — 650 руб.
Стоимость доставки крупно-габаритного товара — 1500 руб.
Доставка по России через ТК «СДЭК», «ДЕЛОВЫЕ ЛИНИИ», «ПЭК», «КИТ» (см. цену доставки на сайте транспортной икомпании).
Доставка курьером в Москве до терминала транспортной компании «Деловые линии», «ПЭК», «КИТ» — 650 руб.

Стоимость доставки: 650 рублей

Пункт выдачи заказов: г. Москва, Пятницкое шоссе, владение 18, ТК «Митинский радиорынок», 2 этаж, линия В, павильон 308. С 10.30 до 19.00

Стоимость доставки: 0 рублей

Сопутствующие товары

Р-10 DIP одноцветный уличный светодиодный модуль. Meiyad.

Р-10 SMD полноцветный светодиодный модуль.

Р-10 SMD полноцветный светодиодный модуль.

Наш новый адрес: ТК «Митинский РАДИОРЫНОК», 2 этаж, линия В, павильон №308

Источник

Как настроить программу для бегущей строки

Настройка бегущих строк, работающих под управлением контроллера HD-U6A.

Данный контроллер производится с 2012 года, и является одним из самых популярных в России, для настройки монохромных (одноцветных) строк небольших размеров.
Выглядит он так:

Это простой и надёжный контроллер, который зарекомендовал себя очень хорошо. У данного контроллера есть собственная батарейка (таблетка) которая неограниченное время хранит записанный текст с флешки в памяти контроллера.
В нашей практике не было ни одного случая, чтобы этот контроллер вышел из строя. Если у вас не работает строка, то скорее всего причина или в питании, или в светодиодных модулях, а если на строке демонстрируется какая-либо надпись (у новых строк Welcome), то вероятнее всего, у вас некорректно настроена программа.

Работа с программой.

Программа для работы с бегущей строкой с контроллером HD-U6A, называется: HD2016
Скачайте пожалуйста программу с сайта Инверторы.Ру:
свежая версия 2016 года HD2016 (V6.1.3) на русском языке.

Данная программа работает на всех версиях Windows.
На компьютерах под управлением macOS (Apple), данная программа не работает.

После скачивания программы на вашем компьютере появится ярлык:

Установите эту программу:

Далее нажимаете готово

И у вас запускается программа:

Далее нажимаете установки и выбираете пункт «настройки табло»

В открывшемся окне введите пароль 168

И укажите в полях:
Card Model: HD-U6A
Ширина: 96
Высота: 16
и далее нажмите ок

Двигаете ползунок (жёлтую полоску) вправо:

Далее в меню программы нажмите текст1

Далее в правом нижнем чёрном поле пишите текст любой длины,
на русском или английском или любом другом языке.
Программа поддерживает более 100 языков и различные символы.(знак вопроса, стрелочка, знак вопроса и т.д.)

В поле шрифтов выбираете тот шрифт который вам визуально больше нравится.

Обратите, пожалуйста, внимание!
если шрифт вы выбираете с символом собачки — текст будет транслироваться вертикально.
если шрифт вы выбираете без символа собачки — текст будет транслироваться горизонтально.

Далее заходите в пункты меню: файл и далее «сохранить как»

Выбираете флешку и сохраняете на неё файл с вашим текстом:

Далее, вынимаете флешку из компьютера и вставляете в бегущую строку.
Строка мигнёт 1-2 раза и начнется трансляция вашего текста.
Далее флешку можно вынимать, у контроллера есть собственная память и батарейка, которая сохраняет ваш текст,
даже если строку выключить. Батарейка позволяет сохранить ваш текст в выключенной строке более 1 года,
так что вы можете не переживать что ваш текст сотрётся, если выключить строку на продолжительное время.

Источник

HD-U62 КОНТРОЛЛЕР HUIDU

Контроллер HD U62 подходит для всех светодиодных монохромных модулей для улицы и для помещений,

информация загружается через USB-вход, простая программа управления HD 2016 V6.4.5

Примечание: На всех контроллерах HD для светодиодных бегущих строк ПАРОЛЬ 168.

Используется вместе с уличными светодиодными экранами, аптечными крестами для отображения текста, анимации, времени, часов итд

Тип контроллера: U disk controller card

Тип сканирование: 1/32, 1/16, 1/8, 1/4, 1/2

Имеется поддержка всех языков

Подключение через U-Disk

Имеет 8 отдельными зон, разделенные специальными эффектами и границей

Поддерживаемый формат: текст, гипертекст, изображение, анимационное изображение, SWF, видео, excel, время, отсчет, температура, влажность, яркость, задний фон, поворот шрифта 90/180/270 градусов 3D эфекты итд.

Поддерживает 7 цветов и 64 оттенков серого

Разные функции границы

Возможность добавления функции оплаты

Функция обновления через U-disk

Более чем 200 типов эффектов

Еще больше яркость, скорость и частота обновления

Функция отображения обычных и цифровых часов, а так же лунного времени

Возможность удаленного управления

Датчик температуры, влажности, яркости итд

Автоматическое открытие/закрытие экрана

Повышенная надежность, стабильная работа, без сбоев

Не требует дополнительных настроек, автоматическое определение контроллера, прост в использовании

Источник

Ремонт бегущей строки с контроллером HUIDU HD U6A.

Доброго дня всем читающим.

Товарищ попросил посмотреть бегущую строку собранную на 3-ех светодиодных модулях Р10 16х32.

Управляется все это дело таким контроллером:

Со слов, решили запитать в автомобиле через вот такой модуль:

А получилось вот так:

Перепутали полярность при подключении к аккумулятору. Защит никаких модуль не имеет, видно взорвавшийся конденсатор, но то такое, найти можно, а вот ремонтировать никак, залит компаундом, заказал новый. Идем дальше, модули не включаются при подаче 5 вольт, контроллер показывает только наличие питания, есть просадка по цепи питания 3.3 В, цепь питания контроллера.

С ремонтом модуля заморачиваться не стал, на китайбазаре я заказал три таких контроллера с платной доставкой за 420 деревянных (посылка шла 18 дней в Казань). Далее сами матрицы, вздулись конденсfторы по питанию, 470х16, больше видимых неисправностей не наблюдаем. На просторах интернета нашел только один сайт с хоть-каким-то даташитом на всё это дело, вот тут

Там же схема проверки светодиодных матриц, на коленке собрал:

Прощелкал, вроде все нормально. Стал смотреть питание, и вот тут выяснилось, что нет питания +5 В на Vсс драйверов 74HC595 (16 нога). Разбираем матрицу при помощи фена:

Вот и обрыв, виновник неправильной работы драйверов и матрицы в целом:

Эта дорожка идет на питание всех 16-ти драйверов матрицы. Восстановил контакт и поставил матрицу на место. Через фторопластовую ленту заплавил направляющие.

И так на всех трех матрицах. Похоже обрыв одной и той же дорожки, цепи питания драйверов не звонятся. Вскрывать остальные я не стал, а просто зашунтировал кусочком провода мгтф:

Пришел контроллер из поднебесной, подключил к уже собранным матрицам и вот собственно результат.

Спасибо, что дочитали, досмотрели и не закидали помидорками.

п.с.Сильно не пинайте, фотографировал на тестер.

Сообщество Ремонтёров

6.1K постов 35.5K подписчиков

Правила сообщества

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Шутка про HUIDU

Думаю прикупить такой. Подскажи есть ли возможность управления яркостью? И как в контроллере формируется текст? Статично или можно прикрутить ардуинку и делать что угодно?

Я залип когда первую фотку вниз\вверх листал.

Контроллера случаем не осталось лишнего? Знакомый принес такую строку, блок питания починил, но сам контроллер мертв. Я тоже в Казани.

Привет. Что за осциллограф у вас на 4 канала? При выборе юсб знаете какой посоветовать?

А чего фторопластовая лента на 12 рис. напоминает полиэтилен ?

Стал смотреть питание, и вот тут выяснилось, что нет питания +5 В на Vсс драйверов 74HC595 (16 нога).

Но ведь это не драйверы, а просто сдвиговые регистры для подключения как можно больше светодиодов.

Возможно я больной ублюдок, но я на первом фото увидел самый большой пояс для бутылок из Диабло 2.

Дайте пожалуйста ссылку где контроллеры заказывали.

А сколько такая штука стоит? С контроллером понятно, а сама панель?

Перепутали полярность при подключении к аккумулятору.

Там же все провода по цветам. Ну как?!

использование такого для наружной рекламы такое убожество(((

IPad mini из того, что было

По счастливой случайности удалось спасти ipad mini из мусорки.

Рекомендуется к просмотру нежным и особо впечатлительным.

Картина удручающая, но дальнейший ремонт будет в таком же стиле. Айпад уходит для личных целей.

По диагностике : Замена тачскрина, замена КП(контроллер питания), ну и всякая мелочь в виде винтиков. Если с первым и последним решение есть, то с контроллером питания полная беда. На проблему напасть в легкую, так как на рынке в основном продают перемарк, то есть по факту микросхема скорей всего окажется от айпада 2. А они не взаимозаменяемые, включаться конечно айпад будет, но заряжаться и определяться при подключении вряд ли.

Собрать рабочий вариант из говна и палок — это наш вариант. Не, мне не то что бы жалко денег на КП, но и нарываться на ремарк с дальнейшими плясками не хочется. Далее по делу

Есть у первого айпада особенность, если вылетает КП, то это 90% короткое замыкание по линии PP3V3_OUT

Вариантов масса, поменять неисправную микросхему, либо воскресить родную. Последним мы и займёмся. Скорее, это не воскрешение, а временное решение. Хотя кому как)

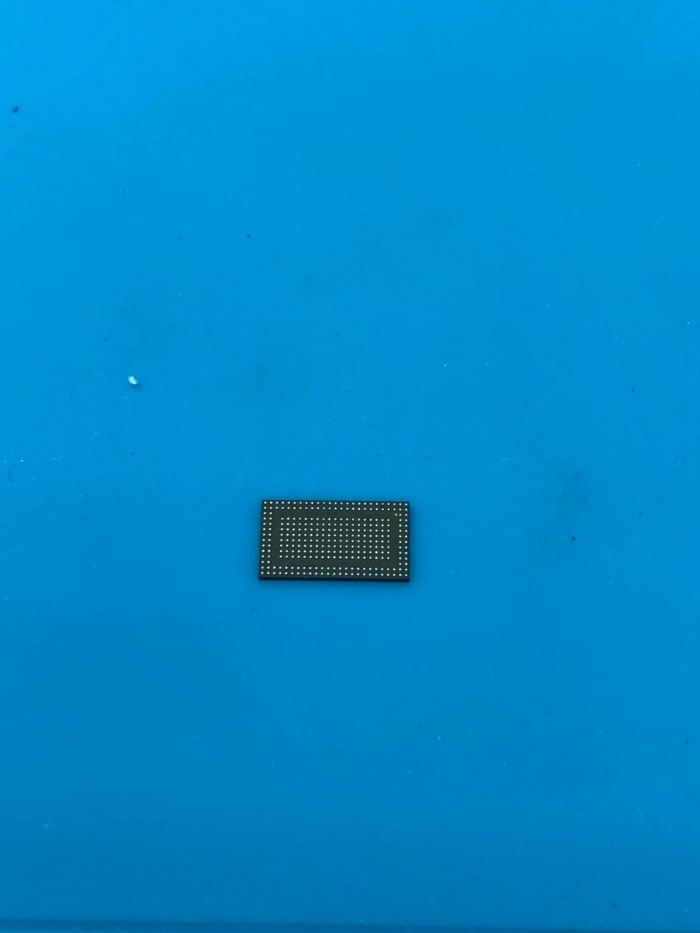

Виновник сегодняшнего праздника, встречаем аплодисментами — контроллер питания ушедший в отставку. Но, мы же не просто так все собрались, возвращаем КП к жизни, пускай и в конвульсиях, но он еще поработает.

Скидываем микросхему с платы, и зачищаем посадочное место от компаунда.

Готовим микросхему к установке, но с небольшими изменениями.

А именно, позаимствовала решение на одном из форумов. Надеюсь, автор данного решения не против.

Удаляем не нужные линии с микросхемы (вполне хватает убрать контакты с E1 E2 F1 F2. ), и устанавливаем кп на место.

Далее собираем внешнее питание DC\DC преобразователя на 3.3V

Главное условие, это наличие Enable на преобразователе, иначе, наш айпад будет кушать в режиме сна около 0.47А.

На фотографии тестовое подключение, в айпаде подключается немного иначе.

3.3М выводим после дросселя L8128 на PP3V3_OUT

En подключаем на PP1V8 NAND

Vin на PPVCC_MAIN

Собираем, прошиваем, тестируем, пользуемся. Способ рабочий.

Для тех, кто ожидал красоты, марафета, и прочих «сладостей» — извините, но так интереснее.

Источник
