Классификация скреперов
А) по геометрической ёмкости ковша: скреперы малой вместимости (до 3 м³), скреперы средней вместимости (от 3 до 10 м³), скреперы большой вместимости (более 10 м³)
Б) по способу агрегатирования с тягачом: прицепные скреперы, полуприцепные скреперы (агрегатируются с гусеничными и колесными тракторами), и самоходные.
В) по способу загрузки ковша: скреперы, загружающиеся за счет тягового усилия базовой машины, скреперы, загружающиеся принудительно, скреперы, загружающиеся посредством скребкового элеватора
Рис. 2.1 Прицепной скрепер Д-458 с гидравлическим управлением
1 — рама; 2 — ось вращения ковша; 3 — ножи; 4 — боковые ножи; 5 — цепь транспортной подвески; 6 — транспортная сцепка; 7 — основная сцепка; 8 — передние колеса; 9 — дышло; 10 — трубопроводы; 11- гидравлический цилиндр; 12 — передняя заслонка; 13- шарнирно-рычажный механизм; 14 — ковш; 15 — задний буфер; 16 — задние колеса.
В рабочем цикле прицепного скрепера транспортные операции (груженый и холостой ход) занимают до 80% времени. Низкие скорости гусеничных тракторов (9 — 12 км/ч) ограничивают производительность прицепных скреперов на гусеничной тяге, и потому их целесообразно применять лишь при наличии тяжелых дорожных условий.

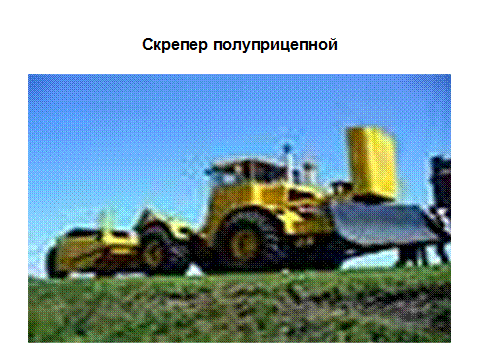

Полуприцепные скреперы состоят из двух частей — двухосного пневмоколесного тягача седельного типа и скреперного оборудования. При этом тяговое и скреперное оборудование представляет в целом единую машину. При необходимости колесный тягач может быть отсоединен от скреперного оборудования, с которым он органически не связан, и использован для других целей на строительстве.

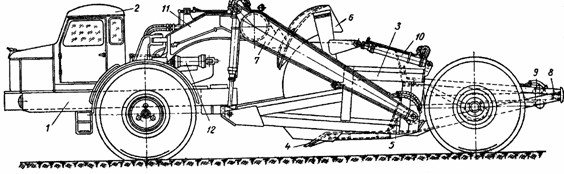

Рис.2.3 Полуприцепной скрепер с двухосным тягачем (трактором)
1 — трактор; 2 — седельно -сцепное устройство ; 3 — рама; 4 — рукава и трубопроводы ; 5 — гидроцилиндр управления заслонкой ковша ; 6 — механизм управления заслонкой ковша; 7 — гидроцилиндр подъема и опускания ковша; 8 — заслонка ковша ; 9 — ковш; 10 — задняя стенка ковша ; 11 — гидроцилиндр управления задней стенкой ковша
Рис.2.2 Самоходный скрепер с одноосным тягачем
1 — ведущий мост тягача; 2 — одноосный тягач; 3 — ковш; 4 — днище ковша с ножами; 5 — задняя стенка; 6 — заслонка; 7 — передняя рама; 8 — буфер; 9 — гидравлические цилиндры выдвижения стенки; 10 — подъемные цилиндры; 11 — хобот; 12 — гидроцилиндры поворота скрепера.
У полуприцепных скреперов часть конструктивного веса скрепера и веса грунта в ковше передается в виде вертикальной догрузки на ведущую ось тягача, увеличивая его сцепной вес и улучшая за счет этого тяговую характеристику машины.
Самоходные скреперы представляют собой машину, у которой двигатель и скреперное оборудование встроены в общую конструкцию и органически с ней связаны. Все ходовые колеса самоходных скреперов выполняются приводными. Конструктивный вес, а также вес грунта в ковше распределяются на переднюю и заднюю оси примерно поровну, что наиболее благоприятно сказывается на тяговой характеристике машины.
Рис.2.4 Самоходный скрепер МоАЗ-60071
По способу загрузки (наполнения) ковша различают скреперы с загрузкой под давлением срезаемой стружки грунта (наиболее распространенный способ) и с загрузкой при помощи элеватора. В первом случае наполнение ковша связано с преодолением значительных сопротивлений, во втором случае они снижаются, поскольку подъем грунта в ковш производится элеватором. Стремление к уменьшению энергоемкости загрузки ковша скрепера привело к созданию скреперов с элеваторной загрузкой ковша, при которой отпадает необходимость в применении бульдозера-толкача. Опытные образцы таких скреперов изготовлены с ковшами емкостью 15 м 3 . Скрепер ДЗ – 115.
Рис.2.5 Принципиальная схема полуприцепного скрепера с элеваторной загрузкой
а — набор грунта; б — разгрузка грунта
Скорость движения самоходных скреперов предусмотрена в пределах 40 — 50 км/ч т. е. примерно в 6 — 6,5 раза больше, чем у гусеничных.
Скреперы выпускаемые отечественной промышленностью:
Скрепер Д-357М 1971 г.

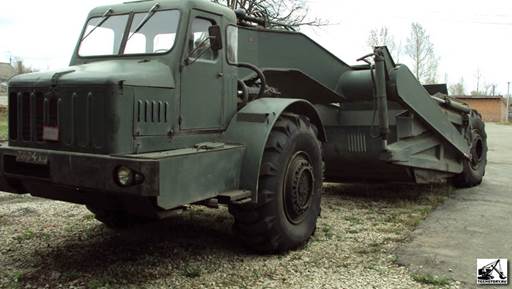

Скрепер Д – 375 П МоАЗ – 546

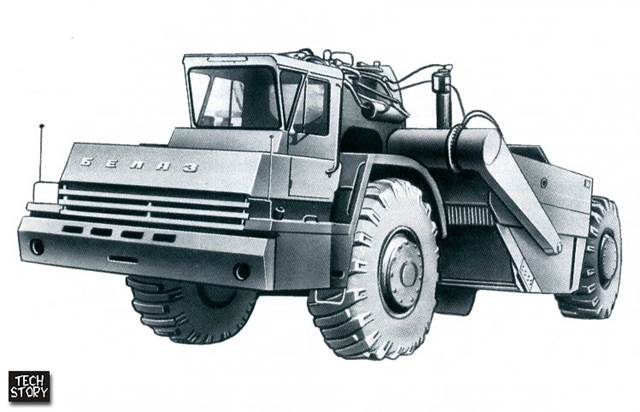

Скрепер ДЗ-13А БелАЗ – 546

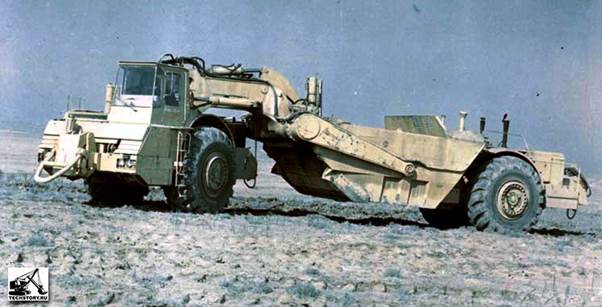

Скрепр самоходный ДЗ-67 Дизельэлектрическая трансмиссия

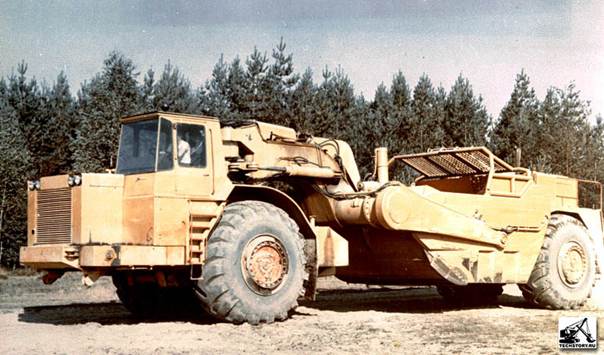

Скрепр самоходный ДЗ-107 Двухмоторный

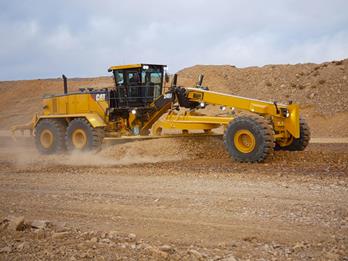

3. Гре́йдер (англ. grader,-нивелировать, выравнивать) – самоходная
машина для планировки и профилирования площадей и откосов, разравнивания и перемещения грунта, снега или сыпучих строительных материалов, отрывки неглубоких траншей и кюветов. Выполнение всех функций грейдера происходит с помощью специального рабочего органа — отвала с ножом, который смонтирован на раме машины. Его можно поднимать, опускать, поворачивать в горизонтальной и вертикальной плоскости. Самоходные грейдеры носят также название автогрейдеры.
Отвал автогрейдера снабжен механическим или гидравлическим управлением, приводимым в действие от двигателя. На автогрейдере устанавливаются вспомогательные рабочие органы — кирковщик, бульдозерный отвал. Длина ножей грейдеров, выпускаемых в СССР, а впоследствии и в России — 2,5—4,5 м; производительность 45 м 3 /ч. Автогрейдеры, имеющие объемный гидравлический привод регулировки положения отвала, могут оснащаться автоматическими системами нивелирования, применение которых облегчает работу оператора и позволяет добиться необходимых параметров профилируемой поверхности за меньшее число проходов грейдера, что повышает технико-экономические показатели машины.
Классификация: Согласно ГОСТ 9420—60 выделяют автогрейдеры:
легкие, мощностью 63—75 л. с, применяемые для мелкого ремонта грунтовых дорог; средние, мощностью до 100 л. с, применяемые при ремонте и строительстве дорог с грунтами до III группы включительно; тяжелые мощностью 160—180 л. с, предназначенные для больших объёмов работ и тяжелых грунтовых условий; особо тяжелые, мощностью 375— 430 л.с.
Также автогрейдеры разделяют по весу машины (до 9 т — легкие, 10 — 12 т – средние, 13 — 15 т – тяжелые и 17 — 25 особо тяжелые); по устройству ходового оборудования (двух — и трехосные); по системе управления рабочими органами (автогрейдеры с механическим (редукторным) или гидравлическим управлением). Легкие автогрейдеры используют для мелкого ремонта и содержания дорог, постройки грунтовых дорог. Средние автогрейдеры – для возведения земляного полотна при небольших отметках, для среднего ремонта дорог. Тяжелые и особо тяжелые автогрейдеры применяют при больших объемах работ и в тяжелых грунтовых условиях. Принята следущая индексация автогрейдеров: Л х Б х В, где Л — число осей с управляемыми колесами; Б—число ведущих осей; В — общее число осей машины. Таким образом двухосный автогрейдер с двумя ведущими осями и всеми управляемыми колесами будет обозначаться 2 х 2 х 2. По сравнению с другими, трехосные автогрейдеры с двумя ведущими и одной управляемой осью (1 х 2 х 3) обладают более совершенной планирующей способностью, лучшими тяговыми качествами и устойчивостью заданного прямолинейного движения, например, при наличии боковой нагрузки, когда отвал при работе вынесен в сторону.
Самый большой из когда-либо созданных в мире грейдеров — Acco Grader итальянской компании Umberto Acco Company. Был выпущен в единственном экземпляре. Первоначально «рекордсмена» построили для экспорта в Ливию. Однако из-за действовавших в то время ограничений на торговлю с Ливией машину так и не доставили заказчику, да и после победы революции Каддафи последняя предпочла преимущественно советские машины ДЗ. В итоге она до сих пор работает в Италии. Весит Acco Grader 160 тонн, имеет два двигателя Caterpillar, суммарная мощность которых составляет 1700 л.с. Мотор на 1000 л.с. находился в задней части машины, на 700 л.с. — в передней.
Дата добавления: 2015-07-24 ; просмотров: 4809 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Источник
Классификация скреперов по способу загрузки наполнения ковша
Скреперы классифицируют по: емкости ковша, способу перемещения машины, способу загрузки ковша, способу разгрузки ковша, управлению рабочими органами и количеству осей.
1. По емкости ковша скреперы разделяются на скреперы малой (до З м 3 ), средней (до 10 — 12 м 3 ) и большой (более 15 -18 м 3 ) емкости.
Емкость современных скреперов увеличивается по мере роста мощности тракторов и колесных тягачей. В европейской практике геометрическая емкость ковша скрепера обычно не превышает 10 — 15 м 3 .
В США на крупных гидротехнических строительствах с большими объемами земляных работ применяют скреперы с ковшами емкостью 15 — 30 м 3 при мрщности колесного тягача до 515 квт (700 л. с). Емкость сдвоенных ковшей у некоторых скреперных агрегатов достигает 109 м 3 при мощности тягача 880 квт (1200 л. с.) (два дизеля па 440 квт).
Разработка грунта скрепером под уклоном
2. По способу передвижения различают прицепные, полуприцепные и самоходные скреперы.
Прицепные скреперы буксируют гусеничным трактором или двухосным колесным тягачом; они могут быть одноосными — с ковшами малой емкости с разгрузкой преимущественно назад без планировки грунта, и двухосными — с ковшами средней, и большой емкости с разгрузкой грунта вперед с одновременной планировкой грунта нижней кромкой днища ковша.
У прицепных скреперов вес скрепера и грунта в ковше воспринимается ходовыми осями скрепера, не увеличивая сцепного веса трактора (тягача).
Рис. 2.1 Прицепной скрепер Д-458 с гидравлическим управлением
1 — рама; 2 — ось вращения ковша; 3 — ножи; 4 — боковые ножи; 5 — цепь транспортной подвески; 6 — транспортная сцепка; 7 — основная сцепка; 8 — передние колеса; 9 — дышло; 10 — трубопроводы; 11- гидравлический цилиндр; 12 — передняя заслонка; 13- шарнирно-рычажный механизм; 14 — ковш; 15 — задний буфер; 16 — задние колеса
В рабочем цикле прицепного скрепера транспортные операции (груженый и холостой ход) занимают до 80% времени. Низкие скорости гусеничных тракторов (9 — 12 км/ч) ограничивают производительность прицепных скреперов на гусеничной тяге, и потому их целесообразно применять лишь при наличии тяжелых дорожных условий.
Полуприцепные скреперы состоят из двух частей — одноосного (преимущественно) или двухосного пневмоколесного тягача седельного типа и скреперного оборудования. При этом тяговое и скреперное оборудование представляет в целом единую машину. При необходимости колесный тягач может быть отсоединен от скреперного оборудования, с которым он органически не связан, и использован для других целей на строительстве.
Рис.2.2 Полуприцепной скрепер с одноосным тягачем
1 — ведущий мост тягача; 2 — одноосный тягач; 3 — ковш; 4 — днище ковша с ножами; 5 — задняя стенка; 6 — заслонка; 7 — передняя рама; 8 — буфер; 9 — гидравлические цилиндры выдвижения стенки; 10 — подъемные цилиндры; 11 — хобот; 12 — гидроцилиндры поворота скрепера
Рис.2.3 Полуприцепной скрепер с двухосным тягачем (трактором)
1 — трактор; 2 — седельно -сцепное устройство ; 3 — рама; 4 — рукава и трубопроводы ; 5 — гидроцилиндр управления заслонкой ковша ; 6 — механизм управления заслонкой ковша; 7 — гидроцилиндр подъема и опускания ковша; 8 — заслонка ковша ; 9 — ковш; 10 — задняя стенка ковша ; 11 — гидроцилиндр управления задней стенкой ковша
У полуприцепных скреперов часть конструктивного веса скрепера и веса грунта в ковше передается в виде вертикальной догрузки на ведущую ось тягача, увеличивая его сцепной вес и улучшая за счет этого тяговую характеристику машины.
Самоходные скреперы представляют собой машину, у которой двигатель и скреперное оборудование встроены в общую конструкцию и органически с ней связаны. Выделение полуприцепных скреперов к одноосному тягачу в группу самоходных довольно условно, так как по конструкции они могут не отличаться от прицепляемых к двухосному тягачу. Все ходовые колеса самоходных скреперов выполняются приводными. Конструктивный вес, а также вес грунта в ковше распределяются на переднюю и заднюю оси примерно поровну, что наиболее благоприятно сказывается на тяговой характеристике машины.
Наибольшее распространение в современной практике имеют полуприцепные скреперы, использующие типовые одноосные тягачи в качестве силового и тягового оборудования.
3. По способу загрузки (наполнения) ковша различают скреперы с загрузкой под давлением срезаемой стружки грунта (наиболее распространенный способ) и с загрузкой при помощи элеватора. В первом случае наполнение ковша связано с преодолением значительных сопротивлений, во втором случае они снижаются, поскольку подъем грунта в ковш производится элеватором.
Рис.2.4 Принципиальная схема полуприцепного скрепера с элеваторной загрузкой
а — набор грунта; б — нагрузка грунта
Стремление к уменьшению энергоемкости загрузки ковша скрепера привело к созданию скреперов с элеваторной загрузкой ковша, при которой отпадает необходимость в применении бульдозера-толкача. Опытные образцы таких скреперов изготовлены с ковшами емкостью 14-20 м 3 .
Принципиальная схема полуприцепного скрепера с элеваторной загрузкой показана на рис.2.5. Ковш такого скрепера состоит из двух боковых стенок и наклонно приваренных к ним задней и передней торцовых стенок. Над передней стенкой установлен наклонный элеватор с ковшами скребкового типа, поднимающий грунт, срезанный ножами днища ковша. Поднятый элеватором грунт ссыпается в ковш скрепера. Для разгрузки грунта днище ковша гидравлическими толкателями откатывается назад по ходу машины.
Привод элеватора механический, от вала отбора мощности. Элеваторная загрузка обеспечивает высокий коэффициент наполнения ковша независимо от толщины срезаемой стружки грунта и ее физико-механических свойств.
При этом отпадает также необходимость применять вспомогательные бульдозеры для толкания скреперов при наборе грунта (особенно при разработке тяжелых плотных грунтов и использовании скреперов большой емкости).
4. По способу разгрузки ковша различают скреперы со свободной, принудительной, полупринудительной и со щелевой разгрузкой (вниз) (рис. 2.5).
Рис.2.5 Схемы способов разгрузки ковша и типы заслонок
а — свободная (самосвальная) разгрузка вперед; б — разгрузка назад;
в — принудительная разгрузка; г — полупринудительная разгрузка;
д — щелевая разгрузка (вниз); е — плавающая заслонка; ж — постоянно управяемая заслонка;
1- передняя заслонка; 2 — ковш; 3 — нож; 4 — задняя заслонка; 5 — подвижная стенка.
У скреперов со свободной (самосвальной) разгрузкой ковш опрокидывается назад (у одноосных скреперов) либо вперед (у двухосных скреперов). Скреперы со свободной разгрузкой ковша плохо разгружают липкие и переувлажненные грунты.
У скреперов с принудительной разгрузкой грунт выталкивается прямолинейным движением вперед задней подвижной стенки ковша. Скреперы с такой разгрузкой могут работать на любых грунтах, в том числе на грунтах липких и переувлажненных.
У скреперов с полупринудительной разгрузкой днище и задняя стенка конструктивно выполнены как единый узел, который шарнирно подвешен на боковых стенках или к подножевой плите ковша. Для разгрузки днище с задней стенкой опрокидывается вперед, при этом грунт в первоначальной стадии выталкивается из ковша принудительно, а в конце разгружается за счет свободного высыпания под действием собственного веса. При полупринудительной разгрузке стенки ковша не полностью очищаются от липких и переувлажненных грунтов.
При щелевой разгрузке грунта (вниз) днище ковша, поворачиваясь, выводится из-под грунта и становится под углом наклона к горизонту 72-75°. Этот способ разгрузки характеризуется хорошей выгрузкой липких и переувлажненных грунтов и значительно меньшей энергоемкостью механизма выгрузки.
5. По системе управления рабочими органами различают скреперы с канатным, гидравлическим и электроуправлением.
Наиболее широкое и преимущественное распространение получает гидравлическая система управления. Основным достоинством гидравлического механизма является возможность реверсирования действующих усилий. Под воздействием гидравлического цилиндра двойного действия весь вес скрепера может быть сосредоточен на режущих ножах и врезание ковша в грунт осуществляется на минимальном пути. Аналогичный, цилиндр принудительно полностью закрывает заслонку ковша, предотвращая потери грунта при его транспортировании.
Скорость движения полуприцепных и самоходных скреперов предусмотрена в пределах 40 — 50 км/ч т. е. примерно в 6 — 6,5 раза больше, чем у гусеничных.
