Классификация по способу изготовления автомата калашникова

Курок с боевой пружиной – служит для нанесения удара по ударнику.

Шептало одиночного огня с пружиной – служит для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не был отпущен.

Спусковой крючок – служит для удержания курка на боевом взводе и для спуска курка.

Автоспуск с пружиной – служит для автоматического освобождения курка со взвода автоспуска при стрельбе очередями, а также для предотвращения спуска курка при незакрытом канале ствола и незапертом затворе.

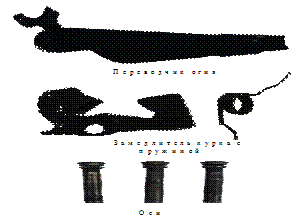

Переводчик– служит для установки автомата в режим автоматического или одиночного огня, а также для постановки на предохранитель.

Замедлитель курка с пружиной – служит для замедления движения курка вперед в целях улучшения кучности боя при ведении автоматического огня из устойчивых положений.

Части автомата не входящие в основную часть:

Компенсатор —служит для повышения кучности боя при стрельбе очередями из неустойчивых положений (на ходу, стоя, с колена).

Основание мушки — имеет упор для шомпола и рукоятки штык — ножа, отверстие для полозка мушки, предохранитель мушки и фиксатор с пружиной.

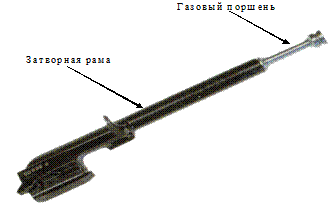

Газовая камера —служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

Штык — нож — присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою.

Ножны —служат дляношения штык — ножа на поясном ремне. Кроме того, они используются вместе со штык — ножом для резки проволоки.

В комплект автомата АК — 74 входят:

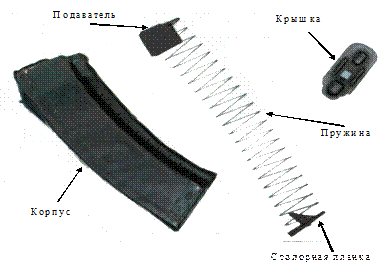

1. сумка для магазина;

Принадлежность —служит для разборки, сборки, чистки и смазки автомата.
К принадлежности относятся: шомпол, протирка, ёршик, отвертка, выколотка, шпилька, пенал и масленка.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Как различать модели автомата Калашникова

В этом материале мы расскажем, как научиться различать основные модели АК и каковы их уникальные особенности.

Классический, самый первый принятый на вооружение АК-47 сложно с чем-то спутать. Выполненный из железа и дерева, без каких-либо «наворотов», он надолго стал символом надежности и простоты в применении в любых условиях. Вместе с тем, таким автомат стал далеко не сразу: Михаилу Калашникову потребовалось несколько лет, чтобы довести свое творение до ума.

В 1946 году военное руководство СССР объявило конкурс на создание автомата под промежуточный (по убойной силе — между пистолетом и винтовкой) патрон. Новое оружие должно было быть маневренным, скорострельным, иметь достаточные убойное действие пули и меткость стрельбы. Конкурс проходил в несколько этапов, не раз продлялся, так как никто из оружейников не мог дать требуемого результата. В частности, комиссия отправила на доработку модели АК-46 № 1, № 2 и № 3 (со складывающимся металлическим прикладом).

Усовершенствованный автомат Калашникова, которому присвоили индекс АК-47, как пишет в книге «История русского автомата» Сергей Монетчиков, переработали практически полностью. Из конструкций оружия конкурентов были заимствованы лучшие идеи, реализованные в отдельных деталях и целых узлах.

Автомат не имел классической цельной ложи. С учетом прочной ствольной коробки, удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. Была переработана конструкция ствольной коробки, она принципиально отличалась от предыдущих жестко закрепленным на ней специальным вкладышем, соединявшим ее со стволом. На вкладыше, в частности, крепился отражатель стреляных гильз.

Рукоятка перезаряжания, выполненная заодно с затворной рамой, была перенесена на правую сторону. Этого требовали солдаты-испытатели, они отмечали: левостороннее расположение рукоятки мешает стрельбе в движении на ходу без остановки, задевая за живот. В этом же положении неудобно и перезаряжать оружие.

Перенос органов управления на правую сторону ствольной коробки позволил создать удачный переключатель огня (с одиночного на автоматический), одновременно являющийся и предохранителем, выполненный в виде единой поворотной детали.

Большая масса затворной рамы и мощная возвратная пружина обеспечили надежную работу механизмов, в том числе в неблагоприятных условиях: при запылении, загрязнении, загустении смазки. Оружие оказалось приспособленным для безотказной работы в диапазоне изменений температуры воздуха до 100 градусов Цельсия.

Деревянные детали нового оружия — приклад, цевье и ствольная накладка, а также пистолетная рукоятка, изготовленные из березовых заготовок, — покрывались тремя слоями лака, что обеспечивало их достаточную стойкость от набухания в условиях сырости.

Одновременно с АК-47 на вооружение была принята и модель с литерой «С», означавшей «складной». Этот вариант автомата предназначался для спецвойск и ВДВ, его отличие было в металлическом, а не деревянном прикладе, который к тому же мог складываться под ствольную коробку.

«Подобный приклад, состоявший из двух штампосварных тяг, плечевого упора и механизма фиксации, обеспечивал удобство обращения с оружием — в походном положении, при передвижении на лыжах, прыжках с парашютом, а также его использования для стрельбы из танков, бронетранспортеров, и т.д.», — пишет Сергей Монетчиков.

Стрельбу из автомата предполагалось вести с откинутым прикладом, однако в случае невозможности можно было стрелять из оружия и при сложенном прикладе. Правда, он был не очень удобен: тяги приклада имели недостаточную жесткость и прочность, а широкий плечевой упор не ложился в ложбинку плеча и поэтому при стрельбе очередями норовил сместиться оттуда.

Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 — в 1959 году. Он получился более легким, дальнобойным и удобным в применении.

«Не удовлетворяла нас, а особенно главного заказчика, кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время, — писал Калашников в книге «Записки конструктора-оружейника». — Позже был разработан дульный компенсатор, позволивший улучшить кучность боя при автоматической стрельбе из неустойчивых положений, стоя, с колена, лежа с руки».

Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.

Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие — изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 — до 8).

Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.

Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 «Костер». Как и свой предшественник, АКМ был разработан и в складном варианте с литерой «С» в названии.

В 1960-х годах советское военное руководство приняло решение о разработке стрелкового оружия под малоимпульсный патрон калибра 5,45 миллиметра. Дело в том, что в АКМ так и не удалось добиться высокой кучности стрельбы. Причина была в слишком мощном патроне, который давал сильный импульс.

К тому же, как пишет Монетчиков, в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама — американские винтовки AR-15, автоматический вариант которых позже был принят на вооружение армии США под обозначением M-16. Уже тогда АКМ уступал по многим параметрам AR-15, в частности — по кучности боя и вероятности попаданий.

«По трудности разработки, по поиску подходов конструирование автомата под патрон 5,45-мм калибра можно сравнить, наверное, только со временем рождения АК-47 — отца всей семьи нашей системы. Поначалу, когда мы решили взять за основу схему автоматики АКМ, один из заводских руководителей высказал мысль, что искать тут что-то и выдумывать нет необходимости, дескать, достаточно будет простого перестволения. Я подивился в душе наивности такого суждения, — вспоминал о том периоде Михаил Калашников. — Конечно, поменять ствол большего калибра на меньший дело нехитрое. Потом, кстати, и пошло гулять расхожее мнение, что мы будто бы всего лишь поменяли цифру «47» на «74».

Основной особенностью нового автомата был двухкамерный дульный тормоз, который при стрельбе поглощал примерно половину энергии отдачи. Слева на ствольной коробке смонтировали планку под ночные прицелы. Новая резинометаллическая конструкция затылка приклада с поперечными канавками уменьшила его скольжение по плечу при ведении прицельной стрельбы.

Цевье и приклад сначала делались из дерева, однако в 1980-х годах перешли на черный пластик. Внешней особенностью приклада были канавки с обеих сторон, они делались для облегчения общего веса автомата. Также из пластика стали делать и магазины.

Для ВДВ традиционно была сделана модификация со складным прикладом, правда на этот раз он убирался влево вдоль ствольной коробки. Считается, что такое решение было не очень удачным: в сложенном виде автомат получался широким и натирал кожу при ношении за спиной. При ношении на груди возникало неудобство, если требовалось откинуть приклад, не снимая оружия.

На верхней стороне приклада появилась кожаная подщечная муфта, она защищала щеку стрелка от примерзания к металлической детали в зимних условиях.

Следуя мировой моде 1960-70-хх годов, в СССР решили разработать малогабаритный автомат, который можно было бы использовать в стесненных условиях боя, преимущественно при стрельбе на близкие и средние расстояния. Очередной объявленный конкурс среди конструкторов выиграл Михаил Калашников.

По сравнению с АКС-74 ствол был укорочен с 415 до 206,5 миллиметра, из-за чего пришлось отнести газовую камеру назад. Это, пишет Сергей Монетчиков, повлекло за собой изменение конструкции мушки. Ее основание было выполнено совместно с газовой камерой. Такая конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Заканчивая тему прицела отметим, что автоматы данной модели оснащались самосветящимися насадками для стрельбы ночью и в условиях ограниченной видимости.

Большее давление пороховых газов потребовало установки усиленного пламегасителя. Он представлял собой цилиндрическую камеру с раструбом (расширение в виде воронки) спереди. Пламегаситель крепился на дульной части ствола, на резьбовой посадке.

Укороченный автомат был укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки, в нем могли использоваться как стандартные магазины на 30 патронов, так и укороченные — на 20.

Для более полной унификации укороченного автомата с АКС-74 было принято решение использовать такой же приклад, откидывающийся на левую сторону ствольной коробки.

Этот автомат является глубокой модернизаций оружия, принятого на вооружение в 1974 году. Сохранив все лучшие качества, присущие автоматам Калашникова, АК-74М приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

Основной особенностью новой модели стал складной пластмассовый приклад, заменивший металлический. Он был легче предшественников, а по конструкции аналогичен постоянному пластмассовому прикладу АК-74, выпускавшихся в конце 1980-х. При ношении он меньше цепляется за одежду, не вызывает дискомфорта при стрельбе в условиях низких или высоких температур.

Цевье и ствольная накладка газовой трубки автомата были выполнены из стеклонаполненного полиамида. По теплоотдаче новый материал почти не отличался от дерева, что исключило ожог рук при длительной стрельбе. Продольные ребра на цевье позволили удобнее и прочнее удерживать оружие во время прицельного огня.

«Сотая серия» (АК 101-109)

Эти модификации Калашникова, разработанные в 1990-е на базе АК-74М, называют первым отечественным семейством коммерческого оружия, так как предназначались они больше на экспорт, нежели для внутреннего потребления. В том числе, они были рассчитаны и на патрон НАТО калибра 5,56 на 45 миллиметров.

Из конструкций автоматов «100-й» серии (аналогичной лучшей модели 5.45-мм автомата Калашникова — АК74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие, как пишет Монетчиков, получило у американцев название «Черный Калашников». Все модели имеют пластмассовые, складывающиеся налево вдоль ствольной коробки приклады и планку для монтажа прицелов.

Самыми оригинальными в «сотой» серии стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. За счет небольшого увеличения общей длины (на 100 миллиметров по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте, что и в АК-74, позволив таким образом использовать на всех автоматах серии унифицированные подвижную систему и прицельные приспособления.

Друг от друга автоматы «сотой» серии отличаются в основном калибром, длиной ствола (314 — 415 миллиметров), секторными прицелами, рассчитанными на разную дальность (от 500 до 1000 метров).

Этот автомат также был разработан на базе АК-74М, использованы в нем и наработки «сотой» серии. Тот же черный цвет, тот же полимерный складной приклад. Основным отличием от классических Калашниковых можно считать укороченный ствол и газоотводный механизм. Важным усовершенствованием эксперты называют новую пистолетную рукоятку, обладающую лучшей эргономикой.

Автомат создавался как бесшумный, беспламенный стрелковый комплекс для скрытной стрельбы. В нем используются дозвуковые патроны калибра 9×39 мм, вместе с глушителем делающие выстрел практически не слышимым. Емкость магазина — 20 патронов.

На цевье имеется специальная планка для различного съемного оборудования — фонарей, лазерных указателей.

Самый современный автомат семейства Калашниковых, испытания которого пока не завершены. Из внешних изменений в глаза бросается использование планок Пикатинни для крепления навесного оборудования. В отличие от АК-9, они есть и на цевье, и сверху ствольной коробки. При этом нижняя планка не мешает установке подствольных гранатометов — эта опция сохраняется. АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры.

Кроме того, приклад автомата легко снимается и может складываться в обе стороны. Вдобавок ко всему, он телескопический, по высоте регулируются щека и затыльник приклада. Есть вариант автомата и со стационарным более легким пластиковым прикладом.

Флажок предохранителя-переводчика огня продублирован и с левой стороны, автомат может стрелять одиночными, короткими сериями по три выстрела, и в автоматическом режиме. И в целом все органы управления автоматом сделаны так, что солдат сможет пользоваться ими одной рукой, в том числе менять магазин и передергивать затвор. К слову, магазины могут использоваться самые разные, вплоть до экспериментального барабанного на 95 патронов.
