Назначение и типы фортификационных сооружений
Фортификационные сооружения возводятся при фортификационном оборудовании позиций и районов расположения войск в целях создания наиболее благоприятных условий для ведения огня из всех видов оружия, удобства для наблюдения, управления боем, а также для защиты личного состава и боевой техники от средств поражения. Эти сооружения в полевых условиях являются наиболее эффективным средством защиты личного состава и техники от ударной волны и других поражающих факторов средств поражения.
По устройству ВФС подразделяются на сооружения открытого и закрытого типа. Сооружения открытого типа не имеют замкнутой защитной конструкции и защищенного входа. Сооружения закрытого типа имеют замкнутую защитную конструкцию и защищенный вход.
По условиям применения войсковые фортификационные сооружения могут быть долговременными и полевыми. К долговременным ВФС относятся сооружения закрытого типа, возводимые заблаговременно из долговечных материалов. Полевыми ВФС называются сооружения, возводимые в ходе боевых действий с применением местных материалов или сборно-разборных конструкций промышленного изготовления.
По назначению ВФС подразделяются на группы:
для ведения огня;
для наблюдения и управления огнем;
для защиты личного состава;
для пунктов управления;
для медицинских пунктов и госпиталей;
для защиты техники и материальных средств.
К полевым фортификационным сооружениям относятся: окопы, траншеи, ходы сообщения, сооружения для ведения огня, наблюдения, укрытия личного состава, боевой техники, транспорта, боеприпасов и других видов военного имущества.
Окопы и траншеи, оборудованные ячейками и площадками для ведения огня из стрелкового оружия и противотанковых средств, окопы для орудий и другой боевой техники позволяют более эффективно использовать все боевые средства мотострелковых, танковых, артиллерийских подразделений, уменьшают заметность их на поле боя и в определенной степени защищают от средств поражения противника.
На командно-наблюдательных пунктах возведенные сооружения позволяют командирам вести скрытно наблюдение за боем, создают необходимые условия для работы под огнем противника.
Укрытия для личного состава не только повышают защиту личного состава от средств поражения противника, но и укрывают людей от холода и непогоды; позволяют создать условия для отдыха личному составу подразделений в боевых условиях. Укрытия для боевой и транспортной техники защищают ее от поражения.
Сооружения открытого типа снижают в 1,5 — 2 раза воздействие поражающих факторов ядерного взрыва и защищают от пуль, осколков снарядов и гусениц танков. Если же в них будут сделаны перекрытия или козырьки с грунтовой обсыпкой, то они могут защищать и от поражения зажигательными средствами, радиоактивными, капельножидкими отравляющими веществами, применяемыми противником.
Закрытые сооружения обычно имеют остов, оборудованный защитными и герметическими дверями, защищенные воздухозаборные и другие отверстия и проемы. Они создают более надежную защиту от современных средств поражения, чем открытые.
Все фортификационные сооружения (независимо от их назначения) по своему устройству и расположению на местности должны удовлетворять определенным тактико-техническим требованиям, в частности обеспечивать наиболее эффективные действия каждого солдата и подразделения в целом; обеспечивать живучесть боевых сил и средств, позволять решать задачи в ограниченные сроки. Сержанты лично организуют фортификационное оборудование и маскировку в расположении отделения, расчета, экипажа и руководят выполнением этой задачи.
Одиночные окопы. Одиночные окопы создают необходимые условия для ведения огня и являются простейшими укрытиями от поражения огнем противника, В зависимости от наличия времени и условий боевой обстановки одиночные окопы отрывают для стрельбы лежа, с колена и стоя.
Производится это в такой последовательности:
солдат, лежа на выбранном месте, кладет справа от себя автомат на расстоянии вытянутой руки дульной частью в сторону противника;
повернувшись на левый бок, правой рукой вынимает лопатку из чехла и приступает к отрывке;
обхватив черенок лопаты двумя руками, ударами от себя, не поднимая локтя и головы, подрезает дерн или плотный верхний слой земли, обозначая впереди и с боков границы выемки;
после перехватывает лопату и ударами от себя отворачивает дерн, кладет его впереди себя и отрывает окоп;
когда в передней части окопа будет отрыта необходимая глубина, солдат, отодвигаясь назад, продолжает рыть окоп в длину, пока туловище и ноги будут полностью укрыты.
Бруствер следует делать как можно положе, чтобы, он был менее заметен для противника, его уплотняют (ударяя лопатой) и маскируют дерном, травой или ветками.
Для удобства ведения огня окоп углубляют для стрельбы с колена и стоя.
Одиночный окоп для стрельбы стоя позволяет вести огонь в любом направлении, лучше обеспечивает защиту от ружей но-пулеметного огня противника, от осколков снарядов, взрывной волны. Он в полтора раза снижает радиус зоны поражения от ударной волны ядерного взрыва по сравнению с размещением на открытой местности и почти в десять раз уменьшает площадь поражения при взрывах снарядов.
Помимо одиночных окопов могут устраиваться парные, в которых размещаются два солдата или окоп для трех стрелков. В этом случае отрывку рекомендуется делать в виде щели длиной до 3 м прямолинейного или ломаного начертания в плане. Солдат пехотной лопатой в среднем грунте отрывает окоп для стрельбы из автомата лежа за 20 мин при объеме вынутого грунта 0,3 м З . На отрывку окопа для стрельбы с колена требуется 1 — 2 чел.-часа при объеме вынутого грунта 0,8 м З , на окоп для стрельбы стоя — 1,5 чел.-часа при объеме вынутого грунта 1,4 м З . Время на устройство парного окопа соответственно в 1,5-2 раза больше. Одиночный окоп для стрельбы лежа из ручного и ротного пулеметов состоит из двух одиночных окопов, расположенных с некоторым уступом один относительно другого, бруствера и площадки для пулемета, которая делается размером 1×1 м. Бруствер окопа устраивается с трех сторон высотой 60 см, а в секторе обстрела — не более 20 см. Двое солдат отрывают такой окоп за 1,5 ч, а для стрельбы стоя — за 2,5 ч при объеме вынутого грунта 2,3 м. куб.
Окоп на отделение. Окоп на отделение представляет собой ров длиной до 100 м, оборудованный для ведения огня из штатного оружия мотострелкового отделения.
Окоп на отделение создает благоприятные условия для ведения боя: обеспечивает скрытый маневр огневыми средствами, товарищескую взаимопомощь и огневую под держку. Но, с другой стороны, он требует больших затрат на его возведение. Например, одиночные окопы отрываются за 2-2,5 часа, а окоп на отделение за 10-12 часов. Поэтому, в целях обеспечения постоянной готовности к бою, устройство окопа на отделение начинается с отрывки одиночных окопов, которые затем соединяются рвом. В связи с этим окоп на отделение устраивается в несколько этапов.
Первый этап — отрывка одиночных стрелковых окопов для ведения огня из положения стоя или последовательно — для стрельбы лежа, с колена, стоя.
Второй этап — одиночные окопы соединяются рвом глубиной 50-60 см. Из-за недостатка грунта бруствер отсыпается только со стороны фронта, обеспечивая общую высоту закрытия 100-120 см. Этого достаточно, чтобы по рву можно было передвигаться не в полный рост. Поскольку одиночные окопы располагаются на удалении 6-8 м друг от друга, то общая длина рва получается 50-60 м. Ширина рва по дну принимается не менее 50 см, чтобы человек мог лечь на дно, укрываясь от воздействия средств поражения.
По верху ширина рва принимается с учетом категории грунта. Ров отрывается ломаного начертания в целях обеспечения ведения многослойного и перекрестного огня перед фронтом позиции отделения, а также для ограничения распространения вдоль рва пуль, осколков и воздушной ударной волны. Каждый прямолинейный участок рва, который называется фасом, отрывается длиной 15-20 м. Начертание рва принимается такое, чтобы часть одиночных окопов оказывалась врезанными в ров, образуя примкнутые стрелковые ячейки, то есть ров отрывается из боковых крутостей одиночных окопов. Другая часть окопов, предназначенных для ведения флангового огня, должна образовывать вынесенные ячейки. Для этого одиночные окопы для автоматчиков или пулеметчиков соединяются со рвом через торцевую крутость окопа.
Третий этап — ров отрывается на всю ширину позиции отделения и углубляется до 110 см, то есть такой же глубины, как и одиночные окопы. Это позволяет вести огонь со дна рва в любом его месте. Для этого в секторе огня расчищается бруствер до высоты 30 см, в результате чего образуется бойница. Она используется как запасная позиция для стрелков.

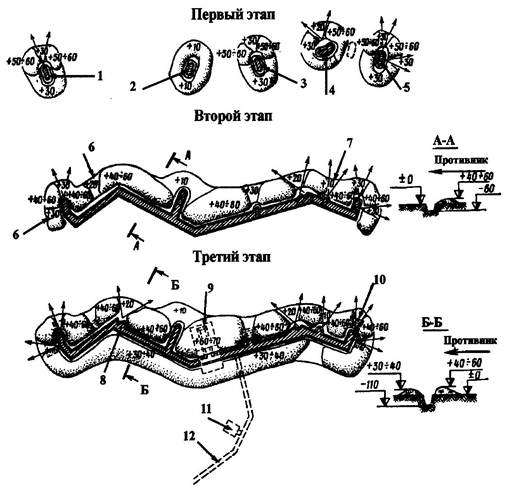

 Рис. 20 Окоп на отделение (последовательность оборудования): 1, 3 — окоп для стрелка; 2 — окоп для гранатомета; 4 — окоп для пулемета; 5 — окоп для двух стрелков; 6 — запасная бойница для стрелка; 7 — запасная ячейка для гранатомета; 8 — запасная площадка для пулемета; 9 — перекрытая щель (блиндаж); 10 — бойница; 11 – отхожее место; 12 — возможный ход сообщения |
Бойницы могут быть различного начертания. Бойницы трапециидальной формы, расширяющиеся к противнику, дают некоторое удобство для стрелка, так как при изменении направления огня нужно перемещать только оружие, а самому оставаться на месте. Однако такие бойницы лучше видны противнику, а поэтому демаскируют позицию.
Бойницы, суживающиеся к противнику, менее удобны, так как стрелок должен перемещаться для ведения огня во всем секторе, кроме того, сокращается поле наблюдения. Зато эти бойницы менее заметны для противника и имеют лучшие защитные свойства. Бойницы, расширяющиеся от середины в обе стороны, по своим свойствам занимают среднее положение между рассмотренными ранее типами бойниц.
Бойницы для стрелков лучше делать суживающими к противнику, а для пулеметчиков и наблюдателей расширяющимися к противнику. Сектор обстрела из бойницы для стрелков принимается около 30 градусов.
Для повышения защитных свойств окопа на отделение над основными стрелковыми ячейками устраиваются противоосколочные козырьки, перекрываются отдельное участки рва длиной не менее 3 м, в передней крутости рва устраиваются подбрустверные ниши для боеприпасов и для укрытия на 1 -2 человека, а также перекрытая щель или блиндаж на отделение.
В условиях отсутствия соприкосновения с противником окоп на отделение может отрываться без соблюдения указанной выше очередности. При этом сначала может отрываться ров, а затем в нем оборудуются стрелковые ячейки. Ров может отрываться на всю ширину фронта позиции отделения или вначале только на ширину фронта основных позиций стрелков. Порядок отрывки определяет командир подразделения в зависимости от условий боевой обстановки.
В неустойчивых или слабых грунтах крутости окопа на отделение укрепляются одеждой из различного материала.
Источник
Фортификационные сооружения. Их типы и назначение.
Фортификационное сооружение — постройка, предназначенная для укрытого размещения и наиболее эффективного применения оружия, военной техники, пунктов управления, а также для защиты войск, населения и объектов тыла страны от воздействия средств поражения противника.
Фортификационные сооружения делятся на полевые и долговременные. Разработкой конструкций, способов возведения и использования полевых и долговременных фортификационных сооружений занимается фортификация.
Полевая фортификация рассматривает закрытия и преграды, служащие для полевых войск, редко остающихся долго на одном месте и потому возводимые непосредственно перед боем и сохраняющие своё значение только на время боя на данной местности. Соответственно этому время, в течение которого полевые фортификационные постройки строятся и служат, измеряется обыкновенно часами и редко превосходит одни сутки; в качестве рабочей силы при их возведении являются сами войска; инструмент, так называемый шанцевый, входящий в походное снаряжение войск, и материал — преимущественно земля с добавлением иногда простейших лесных и некоторых других материалов, находимых на месте производства работ. Полевые фортификационные постройки могут быть разделены на:
· А) укрепления, представляющие сочетание закрытия, позиции для действия огнём и преграды штурму;
· Б) окопы, дающие закрытие и позицию для действия огнем;
· В) заслоны, дающие только закрытие;
· Г) искусственные препятствия, дающие только преграду штурму,
· Д) различного рода приспособления местных предметов к обороне как способ получения результатов, свойственных предшествующим видам построек, но с наименьшей затратой рабочих средств и времени.
Полевые укрепления. На всякой местности, занятой нами для обороны, найдется несколько пунктов особенно важных, удерживая которые в своей власти, мы затрудняем действия неприятеля и облегчаем действия своих войск. Это будут чаще всего командующие высоты, с которых обстреливаются соседние участки нашего расположения и доступы к фронту и флангам нашей позиции. Для обороны таких особенно важных точек местности назначаются обыкновенно на все время боя небольшие войсковые части силой от 1 до 4 рот. Эти войсковые части лишены возможности передвижения в пространства менее поражаемые, а между тем их потери могут достигнуть значительных размеров, так как значение этих пунктов навлекает на них усиленный огонь неприятеля. Чтобы парализовать эти невыгоды — войсковые части в особенно важных точках местности обеспечивают возведением в таких точках укреплений, дающих лучшее закрытие, хорошую стрелковую позицию и серьёзную преграду штурму. При незначительном времени для их постройки (до 12 часов) полевые укрепления называются поспешными; при более значительном времени их совершенствуют, увеличивают степень их сопротивления и называют усиленными.
Всякое полевое укрепление состоит из земляной насыпи, называемой бруствером (от нем. Brust-wehr — грудное прикрытие), приспособленной к стрельбе из-за неё и прикрывающей позади расположенные войска, и наружного рва, дающего землю для насыпки бруствера и служащего преградой штурму. Чертёж 1-й представляет перспективный вид вырезанного из земли участка полевого укрепления, заштрихованная часть чертежа составляет так называемую профиль укрепления, то есть разрез вертикальной плоскостью, перпендикулярной к направлению бруствера в плане. На чертеже указаны размеры главных частей укрепления, причём высота насыпей и глубина выемок считаются от местного горизонта, изображаемого на профилях фортификационных построек пунктирной линией с отметкой = 0.
Открытые укрепления не имеют оборонительной ограды с тыла или с горжи и устраиваются, когда место, занимаемое укреплением, обеспечено от атаки с тыла какой-нибудь естественной преградой или позади расположенными войсками. Сомкнутые укрепления имеют оборонительную ограду со всех сторон и возводятся для обороны упорной и вполне самостоятельной, когда можно ожидать атаку со всех сторон. На расположение бруствера укрепления (в плане) оказывает влияние местность, к изгибам которой укрепление применяется, и желаемое направление огня из укрепления: в какую сторону предполагают стрелять — в ту сторону обращается и соответствующий участок или перелом бруствера. Чтобы избежать очень опасного для защитников укрепления продольного поражения бруствера — стараются прямым участкам оборонительной ограды дать такое направление, при котором их продолжение падало бы в точки, мало доступные неприятелю; части ограды, не удовлетворяющие этим требованиям, должны быть возможно короче. Сомкнутые укрепления, применяемые в полевой фортификации, называются редутами; открытые — люнет и редан. Артиллерия располагается обыкновенно вне укрепления, чтобы не навлекать на пехоту направленного против артиллерии неприятельского огня, и только неудобная по сторонам укрепления местность или полная самостоятельность обороны данного пункта могут заставить расположить артиллерию внутри укрепления, причём ставят обыкновенно не более двух орудий. Дуло полевой пушки возвышается над местом её стояния на 1,5 арш., а так как высота бруствера укрепления бывает обыкновенно больше, то и оказывается, что нельзя иначе стрелять, как подняв орудие над горизонтом или сделав в бруствере сквозную прорезь.
Насыпь, присыпаемая с внутренней стороны к брустверу и подымающая орудие над горизонтом настолько, чтобы оно могло стрелять поверх бруствера, называется барбетом, а упомянутая прорезь — амбразурой (см. Барбет и Амбразура). Б) Окопы бывают стрелковые и орудийные. Стрелковые окопы — наиболее распространённый и для большинства участков полевой позиции самый целесообразный вид фортификационных построек. На них основывается главным образом действие огнем по неприятелю. К окопам прибегают не только при обороне, но и при атаке, если атака состоит в постепенном приближении к неприятелю и ведётся с остановками, во время которых атакующие войска могут окопаться. Атакующий устраивает окопы ещё иногда до начала наступления, на случай возможной неудачи. Благодаря небольшой высоте насыпей и малой глубине рвов в окопах они легко строятся самими войсками, назначенными для их занятия и обороны, то есть самоокапыванием, и хорошо применяются к местности, хорошо маскируются и не стесняют передвижений войск на поле сражения. Последнее свойство обусловливается также отсутствием перед ними преград штурму, что, однако, не в ущерб войскам, занимающим окопы, так как за ними всегда будут резервы, если только протяжение позиции по фронту соответствует величине отряда, а это условие для полевой позиции — закон; резервы помогут отбить фронтальную атаку и вместе с тем обеспечивают окопы от охвата и обхода.
Искусственные препятствия имеют целью задержать противника под сильным и метким огнем с позиции или укрепления и тем увеличить его потери от огня. В частном случае, при расположении у самого бруствера, как, например, наружный ров укрепления, они расстраивают атакующего перед ударом в штыки. Вообще же искусственные препятствия располагают в расстоянии 50—150 шагов от линии огня и таким образом заставляют расстроенного преодолением препятствия неприятеля пробыть ещё некоторое время под огнем обороняющегося. Относить искусственные препятствия далее 150 шагов от линии огня невыгодно вследствие трудности наблюдения за ними в туман и сумерки и увеличения длины препятствия по фронту. Сила искусственных препятствий заключается в неожиданности их для противника и в невозможности разрушить их издали огнем артиллерии, поэтому располагать их надо скрытно от взоров и, если возможно, от выстрелов с поля; достигают этого возводя впереди препятствия земляную насыпь — гласис.
С помощью пороха устраивают фугасы, которые разделяются на обыкновенные, камнеметные и самовзрывчатые, или торпеды. Обыкновенные и камнеметные фугасы при приближении к ним противника взрываются обороняющимся с помощью огнепривода, электрического или шнурового; торпеды действуют автоматически, под тяжестью проходящих над ними людей. К препятствиям, устраиваемым при помощи воды, относятся запруды и наводнения. Какой-нибудь ручей, протекающий параллельно фронту оборонительного расположения наших войск или перпендикулярно к этому фронту, от неприятеля к нам, перегораживают при помощи плотин и получают при высоких берегах запруду, то есть увеличение глубины ручья, а при низких — наводнение. Устройство запруд и наводнений требует очень много времени, и потому в полевой войне ими пользуются редко. Д) Приспособление местных предметов к обороне рассматривается в особом отделе, называемом «применение полевой Ф. к местности». В этой прикладной части рассматривается применение общих правил, выведенных из части теоретической, к наиболее характерным случаям на местности действительной, всегда более или менее неровной и изобилующей местными предметами, каковы рощи, дома, заборы, канавы, овраги, реки, высоты, теснины и т.п. Применение полевой Ф. к местности учит нас усилению их естественных оборонительных свойств, организации упорной обороны и, насколько возможно, предусматривает все случаи, встречающиеся при занятия оборонительных позиций.
Долговременная Ф. рассматривает закрытия и преграды, служащие для усиления обороны особенно важных в военном отношении стратегических пунктов страны, значение которых выясняется обыкновенно за много лет до войны и сохраняется на все время военных действий. Соответственно этому долговременные фортификационные постройки и образуемые ими крепости строятся годы, служат, сохраняя своё значение, десятки и даже сотни лет и обороняются месяцы; над возведением их работают вольнонаемные рабочие, специалисты; инструмент — всякий, какой потребуется, материал же не только земля, но ещё и камень, кирпич, бетон, железо.
Ров — Как правило, рвы вырывались вокруг крепостей, замков и других фортификаций, как часть оборонительной системы и часто были заполнены водой. Они затрудняли доступ к крепостным стенам, в том числе осадным орудиям, таким как таран или осадная башня. Важное свойство заполненного водой рва — предотвращение подкопов. Ангкор-Ват, Камбоджа, с высоты птичьего полёта.
Цель долговременной Ф. заключается в том, чтобы с наименьшими силами сопротивляться как можно дольше. Для этого необходимо иметь крепостные постройки, безопасные от штурма, а живые силы обороны обеспечить от поражения.
Первое условие достигается устройством сомкнутой оборонительной ограды с преградой, обстреливаемой сильным огнем из построек, неуязвимых издали; такой преградой бывает обыкновенно наружный ров, обстреливаемый продольным картечным огнем.
Второе — устройством помещений, безопасных от наиболее разрушительных снарядов осадной артиллерии.
Чем сильнее фортификационные постройки, возведенные для обороны данного стратегического пункта, тем слабее может быть его гарнизон; сила же фортификационных построек зависит от времени и денежных средств. Долговременные фортификационные постройки заставляют атакующего тратить много времени на подвоз осадных орудий для их разрушения и на самый процесс разрушения и таким образом увеличивают продолжительность сопротивления усиливаемого ими пункта до пределов, недостижимых без пособия долговременной Ф. при равенстве прочих условий. Затрата, сделанная единовременно на сооружение долговременных укреплений, даёт экономию живых сил на долгие годы, в течение которых эти укрепления служат, сохраняя своё значение.
Цель долговременной Ф. всегда оставалась неизменной, но способы её достижения изменялись и будут постоянно изменяться с развитием и усовершенствованием техники, примененной к военному делу. Всякое усиление средств поражения тотчас вызывало соответствующее усиление средств укрытия. Отсюда видно, какая тесная связь существовала всегда между артиллерией и Ф., и понятно, какое неотразимое влияние первая оказала на вторую и особенно на детали её сооружений. На общее расположение долговременных фортификационных построек имели решающее влияние приёмы обороны и численность гарнизона, находившаяся сама в зависимости от численности полевых армий.
