Навозоудаление в животноводческих помещениях
Своевременное удаление навоза из животноводческого помещения является исключительно важным мероприятием по созданию ветеринарно-санитарного благополучия и оптимального микроклимата. Удаляют навоз механическим, гидравлическим или пневматическим способами.
Механический способ. пспользуют скребковые (цепочные и штанговые) транспортеры, скребковые скреперные установки возвратно-поступательного действия, а также бульдозеры и навозоподборочные агрегаты.
На фермах крупного рогатого скота скребковые транспортеры применяют только при привязном содержании животных с использованием подстилки. Подстилка должна быть сухой, мягкой, малотеплопроводной, влаго- и газоемкой, доброкачественной. Лучшими подстилочными материалами считают озимую солому (в виде резки по 15 см) и торф. Применяют также сухие опилки, древесную стружку, но они снижают ценность навоза как удобрения.
Скребковые транспортеры перемещают навоз, смешанный с подстилкой, от стойл по продольным навозным каналам (шириной 0,3 м) к приемному бункеру. пз этого бункера навоз погружают другим (поперечным наклонным) транспортером в тракторную тележку или автосамосвал.
Скребковые скреперные установки используют обычно при беспривязном боксовом содержании животных. Они удаляют как подстилочный, так и бесподстилочный материал по проходам шириной от 1,8 до 3,0 м.
При привязном, а также боксовом содержании с подстилкой возможна уборка навоза бульдозером между рядами стойл или боксов.
Бульдозеры или навозоподборочные агрегаты применяют при беспривязном содержании крупного рогатого скота на несменяемой глубокой подстилке. При этом пол помещения должен иметь твердое прочное покрытие. На него кладут слой подстилки толщиной не менее 10—12 см, которую периодически обновляют.
Механические способы уборки навоза распространены также в свиноводстве, овцеводстве, птицеводстве.
Гидравлические системы. Сооружают закрытые решетками каналы, по которым навоз перемещается за счет свободного течения или под воздействием потока подаваемой в каналы жидкости.
Системы со свободным течением называют самотечными и подразделяют на самотечную непрерывного действия — самосплавную и на самотечную периодического действия шиберную (с временным перекрыванием канала).
Системы с принудительным течением называют гидросмывными и подразделяют на смывные (с использованием чистой воды) и рециркуляционные (с жидкой фракцией навоза или жидким навозом).
В свиноводческих хозяйствах применяют самотечную систему непрерывного действия, а также установки поверхностного смыва навоза. В скотоводстве наиболее рационален самотек периодического действия. Он исключает нарушение навозоудаления вследствие попадания в каналы крупных частиц корма, навоза, подстилки.
При наличии под полом животноводческих помещений подвального этажа или глубоких траншей, рассчитанных на длительный срок накопления навоза, система навозоудаления значительно упрощается, особенно при бесподстилочном беспривязном содержании крупного рогатого скота. пз подпольных хранилищ навоз выгружают 1—2 раза в год. При этом используют погрузчики-бульдозеры или канатно-скреперные установки.
Пневматический способ. Бесподстилочный навоз вначале подают в накопитель (продувочный котел), установленный ниже уровня пола в торце здания. В заполненный навозом котел или навозоприемник с помощью компрессора по трубопроводу вводят воздух под давлением 4—5 атм. В результате этого навоз поступает в выбросную трубу, конец которой выводят к навозохранилищу.
На ряде ферм с привязным содержанием скота, а также в телятниках, родильных отделениях и свинарниках оборудуют канализационную систему для удаления мочи и навозной жижи. С этой целью в стойлах (клетках) делают небольшой уклон (1—1,5 см на 1 м длины) для стока жижи. Такой же уклон имеется и в навозных лотках (канавках), идущих вдоль края навозного прохода. Через каждые 12—15 м в лотке располагают отверстия, называемые трапами-колодцами, сверху закрытые решеткой. В них и стекают моча, навозная жижа. пз трапа жижа попадает в подземные трубы, ведущие к жижесборнику. Его сооружают из непроницаемых для жидкости материалов и располагают не ближе 5—7 м от наружной стены здания и 50 м от колодцев с питьевой водой. Емкость жижесборника — не менее месячного количества навозной жижи из животноводческого помещения. Ее периодически выкачивают в автомашины с цистерной и вывозят на поля или для увлажнения навоза в навозохранилище. Чтобы в помещение из жижесборника не проникали аммиак и другие вредные газы, а также холодный воздух, устраивают гидравлические затворы, которые частично закрывают просвет жижесточной трубы.
На современных фермах и комплексах сооружают систему обеззараживания навозных стоков.
Мы производим оборудование для животноводства по самым низким ценам. Производство размещено на территории площадью 3000 м2, складские помещения занимают 5200 м2. Собственные площади позволяют нам сократить издержки, а значит предложить Вам очень выгодные условия приобретения. У нас Вы можете приобрести:
- Инсинераторы и крематоры
- Линии по производству комбикорма
- Стойловое оборудование
- Оборудование для свиноводства
- Оборудование для переработки и хранения молока
За это время мы успели зарекомендовать себя как надёжного поставщика оборудования, а также приобрели бесценный опыт в сфере оборудования для производства комбикорма и утилизации отходов. Специалисты нашей компании с удовольствием помогут в выборе модели, которая будет соответствовать потребностям заказчика.
Наша компания оказывает своим клиентам помощь с доставкой и монтажом оборудования. При необходимости, наши специалисты проводят пусконаладку и обучение персонала.
Нужна скидка?
Оставьте заявку на нашем сайте и наши специалисты свяжутся с Вами. Мы подготовим для Вас индивидуальное предложение по сниженной цене!
Источник
СПОСОБЫ УДАЛЕНИЯ НАВОЗА
На животноводческих фермах скапливается большое количество навоза, на уборку которого требуется 20. 30 % общих трудовых затрат. Из помещений навоз может быть удален механическими, гидравлическими и пневматическими механизированными средствами рисунке. В качестве мобильных механических средств используют трактор (или самоходное шасси) с навешенной на него бульдозерной лопатой. Его применяют при удалении навоза из помещений, с выгульных дворов и площадок.
Значительную группу машин для удаления навоза составляют стационарные машины и механизмы.

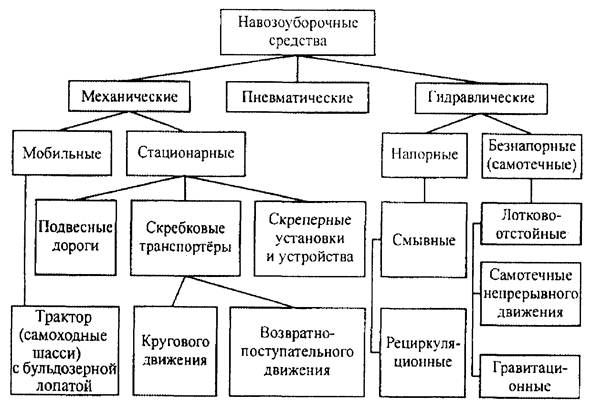

Рис. 16.1. Классификация устройств для удаления навоза из помещений
Скребковый навозоуборочный транспортеркругового действия предназначен для удаления навоза из животноводческих помещений с одновременной погрузкой его в транспортные средства. Состоит из горизонтального и наклонного транспортеров, имеющих отдельный привод. При включении наклонного и горизонтального транспортеров навоз вручную сгребают из стойл и сбрасывают в навозные каналы. Скребки горизонтального транспортера захватывают его и продвигают по дну канала к приемному бункеру наклонного транспортера, скребки которого передвигают навоз по желобу в его верхнюю часть и сбрасывают в кузов транспортных средств, установленных под транспортером.
Шнековый навозоуборочный транспортериспользуют для удаления навоза из коровников. Продольные транспортеры вращаются в желобе под щелевой решеткой с частотой 15. 60 мин -1 . Поперечный транспортер, расположенный в конце коровника, принимает навоз с продольных шнеков и выводит наружу фермы.
Скреперная установкаудаляет навоз из открытых продольных проходов в коровниках при беспривязно-боксовом содержании крупного рогатого скота. Она состоит из приводной станции и рабочего контура длиной 250 м, включающего замкнутую систему штанг и цепей с поворотными устройствами 4 (литые ролики), четыре 3, механизм реверсирования и щит управления.
В привод входят электродвигатель мощностью 2,2 кВт и редуктор с ведущей звездочкой. Специальным механизмом обеспечивается автоматическое реверсирование электродвигателя привода для изменения направления движения тяговой цепи. Состоит из самоскладывающихся и раскладывающихся скрепера в виде ползуна, шарнирного устройства, правого и левого скребков и натяжного устройства. Для очистки стенок прохода на концах скребков установлены резиновые чистики.
Установка работает в автоматическом режиме возвратно-поступа-тельного движения скреперов. Если по одному проходу скреперы движутся в сторону поперечного канала, их скребки за счет трения о пол раскладываюся и перемещают навоз. По второму проходу вторая пара скреперов совершает холостой ход в сложенном состоянии и в противоположном направлении. После сбора навоза в поперечный канал происходит реверсирование движения, и цикл работы повторяется при раскрытых скребках другой пары скреперов. Ход скреперов больше шага их установки, поэтому в середине коровника навоз передается с заднего скрепера на передний (по отношению к поперечному каналу).
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
Удаление навоза из коровника
Чтобы животноводческая ферма функционировала наиболее активно, при ее обустройстве нужно предусмотреть ряд важных моментов, одним из которых является – система навозоудаления. Продукты жизнедеятельности сельскохозяйственных животных загрязняют территорию скотоводческих владений и ухудшают условия работы обслуживающего персонала. Также они крайне негативно сказываются на окружающей среде, а потому своевременная и максимально качественная утилизация такого рода отходов необходима.
Коровы в коровнике
Виды систем навозоудаления
Вариант выбора системы навозоудаления зависит не только от особенностей обустройства, размеров и расположения самой фермы и способа содержания скота, но и от возможности дальнейшего употребления навоза в качестве удобрения.
Существует два способа систем навозоудаления:
- механический;
- гидравлический (смывная и самотечная системы).
Механический
Данный способ удаления навоза считается одним из наиболее распространенных в сельской местности и на частных мелкомасштабных фермах с традиционным подстилочным методом содержания животных. Очищение территории от скопившихся отходов осуществляется механическим путем с применением разного рода транспортеров.
Так, при небольших масштабах это могут быть обычные совковые лопаты, но если речь идет о предприятиях более значительного формата, то используется:
- скребковый инструментарий кругового действия;
- штанговые транспортеры;
- скреперы возвратно-поступательного действия;
- подвесные или наземные вагонетки.
По контуру фермерского помещения, загона или секций, располагаются навозные канавы, куда с помощью скребков, работающих за счет электродвигателя, счищается навоз. Электрификация и частичная автоматизация оборудования снижают трудозатраты работников и качественно сказывается на функционале сельскохозяйственного предприятия.
Справка. В результате действия такой системы выходит удобрение универсального типа — твердый навоз, который обеззараживается посредством компостирования.
Гидравлический
Этот метод имеет несколько разновидностей.
Существует смывная система, которая рассчитана на ежедневную промывку каналов, заведомо встроенных в полы помещения, водой с помощью специальных насадок. Экскременты удаляют либо проточной струей воды, либо увеличивают напор посредством подкачивающего насоса. Смешиваясь с водой, отходы животных превращаются в навозную жижу, стекающую в обширный коллектор. Она хранится там определенное время.
Самотечная система обеспечивает удаление навоза, который также скапливается в продольных каналах, но происходит это за счет сброса отходов животных при открытии специальных шиберов — задвижек, вмонтированных в загоны. Для этого делают навозные каналы со скругленным краем и размещают каскадом, чтобы уровень снижался при приближении к навозосборнику и навозная жижа беспрепятственно двигалась по этим порогам. Чаще всего этот метод навозоудаления, как и смывная система, используется при безподстилочном и предпочтительно боксовом содержании животных.
Важно! В обоих случаях создается не менее полезное удобрение — жидкий навоз. Но хранение такого удобрения весьма затратное и требует особых норм, в том числе и санитарных, а потому такие системы применяются не всегда.
Особенности уборки навоза в коровниках
В современных коровниках широко распространено хранение навоза под полом. При строительстве такой фермы для крупнорогатого скота полы обустраиваются с учетом щелевых впадин и обширным хранилищем под ними, куда впоследствии помещается навоз. Он проваливается внутрь пола либо втаптывается туда животными, после чего вычищается при помощи скребковых инструментов.
Данная процедура проводится раз в год или же посезонно. Несмотря на свою практичность, навозоудаление в коровниках таким образом, не так популярно. Комплектация пола с щелевыми отверстиями, изготавливаемыми из чугуна или железобетона, материалозатратна и строительство ферм такого типа специалисты называют дорогостоящим.
Заключение
Принимая во внимание особенности устройства и функционал каждой конкретной фермы, ее удаленность от мест утилизации отходов, форму и специфику содержания животных, следует выбирать наиболее приемлемую систему навозоудаления. В настоящее время фермеры стремятся модернизировать уже известные методы, а также используют комбинированные способы удаления навоза. Весьма эффективным признан гидромеханический способ, когда уборка навозной жижи и твердых отходов из продольных каналов производится стационарными навозоуборочными агрегатами, а транспортировка и выгрузка навоза из поперечных каналов происходит благодаря гидравлическим системам.
