Измерительная информация и средства измерений
Измерение — «нахождение значения физической величины опытным путем с помощью специальных технических средств». В этом определении говорится:
- о физической величине;
- о совокупности операций по применению особого технического средства, хранящего единицу физической величины;
- о операциях, обеспечивающих нахождение соотношения измеряемой величины с её единицей;
- о получении значения этой величины.
Результатом измерения должно быть рациональное число, определенное с известной точностью. В том случае, когда непрерывное качество физического объекта или процесса дискретизируется и результат такого аналого-цифрового преобразования (оцифровывания) может быть выражен совокупностью рациональных чисел известной точности, процесс измерения можно считать оконченным. Последующие преобразования цифрового результата следует относить к процессу вычисления, а не измерения [1].
Современное средство измерений — техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени. Суть средства измерений заключается в «умении» хранить (или воспроизводить) единицу физической величины и в неизменности размера хранимой единицы.
Числовое значение физической величины не является единственным способом представления результата измерения. Более общий термин, отражающий как числовые значения физической величины, так и её значения в иной форме (сигнал, отсчёт, код) — измерительная информация.
Разновидностью измерительной информации является сигнал и отсчёт. Помимо представления значения физической величины в виде числа, сигнала и нецифрового отсчёта — возможно её представление и в виде кода (двоичного, шестнадцатеричного, двоично-десятичного и др.).
К первичным средствам измерений относят меры, измерительные приборы, измерительные преобразователи и датчики, измерительные устройства, измерительные установки. Измерительный прибор – это средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.
Форма представления первичных средств измерений измерительной информации определяется как измерительный сигнал.
«Измерительная система — совокупность функционально управляемых измерительных приборов, измерительных преобразователей, компьютеров и других технических средств, размещённых в разных точках контролируемого объекта с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях». В определении измерительной системы не делается различий между средствами измерений и другими техническими средствами, включая PLC, то есть средствами неизмерительного назначения. Все эти средства применяются с целью измерения.
Таким образом, «измерительная система» — техническое устройство, предназначенное для измерений и представляющее собой, в общем случае, совокупность измерительных приборов, измерительных преобразователей (в том числе устройства согласования сигналов), линий связи, цифровых и аналоговых вычислительных устройств, объединённых общим алгоритмом функционирования и предназначенных для автоматического (автоматизированного) получения данных о состоянии объекта путём измерительных преобразований множества изменяющихся во времени и распределённых в пространстве величин, характеризующих это состояние; машинной обработки результатов измерений; регистрации и индикации результатов измерений и результатов их машинной обработки; преобразования этих данных в выходные сигналы системы.
Характерными свойствами измерительной системы являются размещение технических средств в разных точках управляемого объекта и получение данных о состоянии объекта путём измерительных преобразований множества изменяющихся во времени и распределённых в пространстве величин. Различные технические средства измерительной системы размещаются в разных точках пространства и используются для измерения физических величин, изменяющихся во времени и распределённых в пространстве. Для интеграции такой распределённой во времени и в пространстве информации необходимо обеспечить соответствующие условия её хранения, передачи, обработки, отображения, регистрации, документирования и дальнейшего распространения.

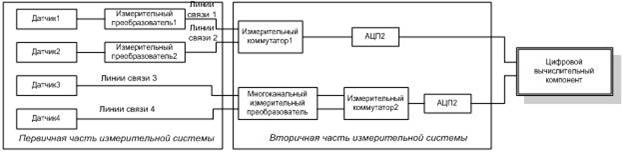

На рис.1.3. приведена типовая структурная схема измерительной системы. Из схемы ясно, что большая часть измерительной системы (её первичная и вторичные части) осуществляет аналоговые преобразования измерительных сигналов, и только на выходе вторичной части (на выходе АЦП) появляются промежуточные значения физических величин, представляемые в виде цифрового кода. Получение числовых результатов измерений происходит только в конечном компоненте измерительной системы — в цифровом вычислительном компоненте. В процессе приёма им в реальном масштабе времени кодов с АЦП и их последующей дискретной обработки (вычислений) в своей разрядной сетке ( с достаточной разрядностью для достижения требуемой точности вычислений) с использованием соответствующих форматов данных и алгоритмов.
Рис. 1.3 Структурная схема измерительной системы
Такая структура системы слабо связана в пространстве, но сильно связана во времени (информация на выходе одного компонента должна в реальном масштабе времени и с минимальными задержками быть обработана следующим в измерительной цепи компонентом). Длительное хранение информации, представленной в аналоговом или дискретном виде в том или ином компоненте измерительной системы (за исключением цифрового вычислительного компонента), невозможно. В этой измерительной системе все операции, производимые теми или иными компонентами, независимо от их вида (измерительные, связующие, вычислительные), являются составной частью процесса измерения. Неправильная работа какого-либо компонента, даже такого пассивного, как линия связи, автоматически приведёт к ошибочному результату.
Хотя измерительная система содержит пространственно, конструктивно и функционально обособленные компоненты различного назначения, система в целом должна рассматриваться как единое средство измерений. Такая измерительная система по своей метрологической сути идентична первичному средству измерения, выполненному в виде законченного изделия. Поэтому такие измерительные системы можно с полным основанием назвать нецифровыми (в них цифровой результат формируется не внутри системы, а только на её выходе).
Есть цифровые измерительные системы, использующие на нижнем уровне первичные измерительные преобразователи и с цифровым выходом и длительно хранимой цифровой базой данных, формируемой в точке измерения. Измерительные системы становятся слабо связанными системами не только в пространстве, но и во времени: доступ к цифровым измерительным данным нижнего уровня систем возможен практически в любое время при полной гарантии сохранения результатов измерений в точке измерения и их неискажённого получения для дальнейшей обработки на верхних уровнях системы.
Важнейшей частью измерительной системы являются измерительные каналы. Измерительный канал представляет собой цепь последовательно соединённых технических средств, образующих непрерывный путь прохождения измерительной информации от её входа до выхода и предназначенных для измерения одной физической величины. Под измерительной информацией, проходящей через измерительный канал, подразумевается аналоговый сигнал.
Дата добавления: 2015-08-11 ; просмотров: 3723 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Источник
Классификация измерительных приборов и список технических устройств
Измерительные приборы прочно вошли в жизнь человека. За счет обширной классификации измерительных приборов можно определить именно тот аппарат, который понадобится для конкретных операций. Это могут быть как простейшие, по типу рулетки или амперметра, так и мультифункциональные измерительные приборы. При выборе устройства следует ориентироваться на его предназначение и основные характеристики.
Общие сведения
Измерительным прибором называют такое устройство, которое позволяет получить значение некоторой физической величины в заданном диапазоне. Последний задается с помощью приборной шкалы. А также технические приборы позволяют переводить величины в более понятную форму, которая доступна определенному оператору.
В настоящее время список измерительных приборов довольно широк, но большинство из них предназначается для контроля за проведением технологического процесса. Таким может быть датчик температуры или охлаждения в кондиционерах, нагревательных печах и других устройствах со сложной конструкцией.
Среди наименований измерительных инструментов есть как простые, так и сложные, в том числе и по конструкции. Причем сфера их применения может быть как узкоспециализированной, так и распространенной.
Чтобы узнать больше сведений о конкретном инструменте, необходимо рассмотреть определенную классификацию контрольно-измерительных устройств и приборов.
Виды измерительных приборов
В зависимости от того, какие бывают измерительные инструменты, их названия могут отличаться в разных классификациях.
Обычно приборы могут быть следующего вида:
- Аналоговые измерительные инструменты и устройства, в которых сигнал на выходе является некоторой функцией измеряемой величины.
- Цифровые устройства, где сигнал на выходе представлен в соответствующем виде.
- Приборы, которые непосредственно регистрируют результаты измерений снимаемых показаний.
- Суммирующие и интегрирующие. Первые выдают показания в виде суммы нескольких величин, а вторые позволяют проинтегрировать значение измеряемой величины при помощи другого параметра.
Вышеописанные приборы являются наиболее распространенными и применяются для измерения ряда физических величин. Сложность происходящих физических процессов требует применения нескольких приборов, причисляемых к разным классам.
Классификация устройств
В разных сферах применяется своя классификация устройств, предназначенных для измерения физических величин.
Приборы могут делиться по таким критериям:
- Способ преобразования: прямое действие, сравнение, смешанное преобразование.
- По способу выдачи информации делятся на показывающие и регистрирующие.
- Вид выходной информации может быть представлен как аналоговым, так и цифровым сигналом.
Регистрирующие устройства делятся на самопишущие и печатающие разновидности. Наиболее прогрессивным вариантом являются самопишущие аппараты, поскольку у них выше точность предоставления информации и шире возможности для измерения заданных ранее параметров.
Аналоговые и цифровые
Контрольно-цифровые инструменты могут быть как цифровыми, так и аналоговыми. Первые считаются более удобными. В них показатели силы, напряжения или тока переводятся в числа, затем выводятся на экран.
Но при этом внутри каждого такого прибора находится аналоговый преобразователь. Зачастую он представляет собой датчик, снимающий и отправляющий показания с целью преобразования их в цифровой код.
Хотя аналоговые инструменты менее точны, они обладают простотой и лучшей надежностью. А также существуют разновидности аналоговых инструментов и приборов, имеющих в своем составе усилители и преобразователи величин. По ряду причин они предпочтительнее механических устройств.
Для давления и тока
Каждому еще со школы или университета знакомы такие названия измерительных приборов, как барометры и амперметры. Первые предназначены для того, чтобы измерять атмосферное давление. Встречаются жидкостные и механические барометры.
Жидкостные разновидности считаются профессиональными из-за сложности конструкции и особенностей работы с ними. Метеостанции применяют барометры, заполненные внутри ртутью. Они наиболее точные и надежные, позволяют работать при перепадах температур и иных обстоятельствах. Механические конструкции проще, но постепенно их вытесняют цифровые аналоги.
Амперметры используются для измерения электрического тока в амперах. Шкала амперметра может градуироваться как в стандартных амперах, так и микро-, милли- и килоамперах. Лучше всего такие приборы подключать последовательно. В таком случае снижается сопротивление, а точность снимаемых показателей возрастает.
Слесарные инструменты
Достаточно часто можно встретить измерительные слесарные инструменты. Наиболее важная характеристика — точность измерений. За счет того, что слесарные инструменты механические, удается добиться точности до 0,005 или 0,1 мм.
Если погрешность измерений превысит допустимый порог, то произойдет нарушение технологии работы инструмента. Тогда потребуется переточка некачественной детали или замена целого узла в устройстве. Поэтому для слесаря важно при подгонке вала под втулку использовать не линейку, а инструменты с большей точностью измерений.
Наиболее популярным инструментом с высокой точностью измерений является штангенциркуль. Но и он не сможет дать гарантии точного результата с первого измерения. Опытные рабочие делают несколько измерений, которые затем преобразуют в некоторое среднее значение.
Встречаются операции, требующие максимальной точности. Таких много в микромашинах и отдельных деталях устройств крупного размера. Тогда следует воспользоваться микрометром. С его помощью можно измерять с точностью до сотых долей миллиметров. Распространенное заблуждение о том, что он позволяет измерять микроны, является не совсем верным. Да и при проведении стандартных домашних работ такая точность может не пригодиться, поскольку достаточно действующих значений точности и погрешности.
Специальные устройства
Существует такое известное устройство для измерения под названием угломер.
Его предназначение заключается в измерении углов деталей, а конструкция состоит из следующих элементов:
- непосредственно устройство имеет полудиск с нанесенной измерительной шкалой;
- линейка обладает собственным передвижным сектором, где нанесена шкала нониуса;
- закрепление передвижного сектора линейки осуществляется стопорным винтом.
Процесс измерения таким прибором простой. Деталь прикладывается одной из граней к линейке. Сдвинуть ее надо таким образом, чтобы образовался равномерный и достаточный просвет между гранями и линейками. Затем сектор закрепляется винтом. Снимаются показатели сначала с линейки, а затем с нониуса.
Контрольно-измерительные устройства нашли довольно широкое применение в различных сферах производства, домашнего быта, слесарного дела и строительных работ. Они различаются как по сфере применения, так и по возможности измерения.
Все приборы могут подразделяться по способу преобразования, выдачи информации и виду выходной информации, предназначения и другим критериям. Имея хорошую классификацию, можно отыскать конкретный инструмент для определенных задач и операций.
Но главная цель у них состоит в измерении показаний, их записи и контроле технологических процессов производства. Рекомендуются использовать точные измерительные устройства, однако, устройство становится гораздо сложнее. Это потребует учета большого количества факторов и измерений параметров, чтобы вывести на экран точные показания.
