ЭДС. Закон Ома для полной цепи.

Если свободные заряды перемещаются в электрической цепи по замкнутой траектории, то такую цепь называют полной или замкнутой.

При этом на каждом из участков такой цепи работа электростатических сил переходит в тепловую, механическую или энергию химических связей. Так как работа электростатических сил, перемещающих заряд по замкнутой траектории, всегда равна нулю, то только силы электростатического поля не могут обеспечить постоянное движение зарядов по замкнутой траектории.

1) химические реакции – в гальванических элементах (батарейках), аккумуляторах (сторонние силы возникают в результате химических реакций между электродами и жидким электролитом),

2) электромагнитной – в генераторах. При этом генераторы могут использовать а) механическую энергию – ГЭС, б) ядерную – АЭС, в) тепловую – ТЭС, г) приливов и отливов – ПЭС, д) ветровую – ВЭС и т.д. (силы, действующие на свободные заряды, перемещающиеся в магнитном поле).

3) использование фотоэффекта – фото-ЭДС в калькуляторах и солнечных батареях (в фотоэлементах сторонние силы возникают при действии света на электроны атомов, входящих в состав некоторых веществ),

4) пьезоэффект – пьезо-ЭДС, например, в пьезозажигалках,

5) контактная разность потенциалов – термо-ЭДС в термопарах и т.д.

Например, в цепи на рис. а, свободные заряды, перемещаются от тела А к телу Б под действием электростатических сил, а сторонние силы источника питания заставляют их возвращаться обратно – от Б к А.

Сторонние силы в источнике тока разделяют разноимённые электрические заряды друг от друга, совершая работу против электростатических (кулоновских сил). Контакт (полюс) источника тока, где в результате действия сторонних сил накапливается положительный заряд, называют положительным, а противоположно заряженный полюс – отрицательным, обозначая их так, как изображено на рис. б. Очевидно, что чем больший заряд накопится на полюсе источника тока, тем больше работы совершили сторонние силы по разделению зарядов, т.к. работа против кулоновских сил прямо пропорциональна величине заряда. Поэтому отношение работы, А_ст , сторонних сил, перемещающих заряд q внутри источника тока от отрицательного полюса к положительному, не зависит от величины заряда и служит характеристикой источника тока, называемой электродвижущей силой (ЭДС) источника,

Как и разность потенциалов, ЭДС в СИ измеряют в вольтах.

Сопротивление источника тока или внутреннее сопротивление тоже является его важной характеристикой. Внутренним сопротивлением гальванического элемента, например, является сопротивление электродов и электролита, находящегося между ними. Внешним участком замкнутой цепи называют её участок, подсоединённый снаружи к источнику тока (см. рис. а).

Чтобы определить, как зависит сила тока от ЭДС источника в цепи, изображённой на рис. а, нарисуем эквивалентную схему (см. рис. в), где R соответствует сопротивлению проводника между А и Б, (внешняя цепь), а r – внутреннему сопротивлению источника тока. Согласно закону Джоуля-Ленца работа А_полн тока, протекающего по замкнутой цепи, за интервал времени t равна: А_полн = I 2. R . t + I 2. r . t . Из закона сохранения энергии следует, что работа тока должна быть равна работе сторонних сил А_стор = Ɛ . q = Ɛ . It . Приравняв А_полн и А_стор , получаем следующее выражение для

1) Напряжение на зажимах источника, а соответственно и во внешней цепи

2) Если внешнее сопротивление замкнутой цепи равно нулю, то такой режим источника тока называется коротким замыканием.

Источник

Электродвижущая сила. Закон Ома для полной цепи

Урок 73. Физика 10 класс

В данный момент вы не можете посмотреть или раздать видеоурок ученикам

Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.

Получите невероятные возможности

Конспект урока «Электродвижущая сила. Закон Ома для полной цепи»

Как вы знаете, для существования электрического тока, необходимо наличие электрического поля. Причем, это поле должно постоянно поддерживаться неким источником тока. Сегодня мы поговорим об основной характеристике источника тока, которая называется электродвижущей силой (или, сокращенно, ЭДС). Для начала рассмотрим простой опыт: возьмем два противоположно заряженных шарика и соединим их проводником. В этом случае, в проводнике возникнет электрический ток, но он будет очень кратковременным. Дело в том, что очень скоро произойдет перераспределение заряда, и потенциалы шариков уравняются. Значит, перестанет существовать электрическое поле.

Из этого можно сделать вывод, что для поддержания постоянного тока необходимо наличие неких сил неэлектрического происхождения, чтобы эти силы могли перемещать заряды против поля. Такие силы называются сторонними силами. То есть, сторонние силы — это любые силы, которые действуют на электрические заряды, но при этом не являются силами электрического происхождения. Например, это могут быть силы, действующие на заряды со стороны магнитного поля — это используется в генераторах.

В батареях или аккумуляторах работу по разделению электрических зарядов выполняют химические реакции.

Еще один аргумент, который мы можем привести — это то, что работа кулоновских сил при перемещении заряда по замкнутому контуру, равна нулю. А это значит, что какие-то другие силы должны обеспечивать ненулевую работу для поддержания разности потенциалов.

Устройство для поддержания электрического тока, называется источником тока. В любом источнике тока сторонние силы действуют на заряды, совершая работу против кулоновских сил. Стало быть, характеристикой источника должна быть величина, не зависящая от величины заряда. Эта величина называется электродвижущей силой. Электродвижущая сила равна отношению работы сторонних сил при перемещении заряда по замкнутому контуру, к величине этого заряда:

Из формулы видно, что электродвижущая сила, как и напряжение, измеряется в вольтах:

Теперь, когда мы познакомились с ЭДС, мы можем перейти к изучению закона Ома для полной цепи. Полной цепью называется замкнутая цепь, включающая в себя источник тока. Для удобства, мы рассмотрим простейшую электрическую цепь, состоящую только из источника тока, резистора и соединительных проводов:

Как мы уже сказали, источник тока характеризуется ЭДС. Тем не менее, любой источник тока обладает определенным сопротивлением, которое называется внутренним сопротивлением. Закон Ома для полной цепи представляет собой связь между ЭДС, внутренним и внешним сопротивлением и силой тока в цепи. Для того, чтобы установить эту связь, воспользуемся законом сохранения энергии. Запишем, что работа сторонних сил равна произведению ЭДС источника и величины заряда:

Как вы знаете, каждый участок цепи выделяет то или иное количество теплоты. По закону Джоуля-Ленца, это количество теплоты вычисляется по формуле:

Исходя из закона сохранения энергии, мы можем приравнять это количество теплоты к работе сторонних сил:

Закон Ома для полной цепи звучит так: сила тока в замкнутой цепи равна отношению ЭДС источника к полному сопротивлению цепи:

Вывести закон Ома для полной цепи можно, рассуждая несколько иначе. Как мы знаем, при последовательном соединении полное напряжение цепи равно сумме падений напряжений на всех участках цепи:

Мы видим, что произведение силы тока и сопротивления резистора есть не что иное, как напряжение на этом резисторе. А произведение силы тока и внутреннего сопротивления — это падение напряжения на самом источнике:

Надо сказать, что внутреннее сопротивление источника во многих случаях пренебрежимо мало по сравнению с сопротивлением внешней части цепи. В этом случае, мы можем считать, что напряжение на зажимах источника примерно равно ЭДС (то есть падение напряжения на источнике считается приблизительно равным нулю):

Тем не менее, именно внутренним сопротивлением определяется сила тока в цепи при коротком замыкании. Напомним, что при коротком замыкании, внешнее сопротивление становится почти нулевым, поэтому в цепи резко возрастает сила тока:

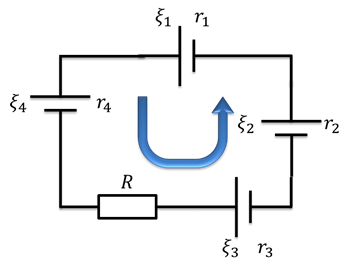

Рассмотрим теперь цепь, содержащую несколько последовательно соединенных источников тока.

В этом случае, ЭДС всей цепи равна алгебраической сумме ЭДС отдельных источников.

В таких случаях необходимо выбрать так называемое «направление обхода тока». Это направление выбирается условно (в нашем случае — против часовой стрелки). Тогда, ,поскольку они стремятся вызвать ток в направлении обхода.

А,поскольку они стремятся вызвать ток в направлении, противоположном направлению обхода. Отрицательная ЭДС означает, что сторонние силы внутри источника совершают отрицательную работу. Таким образом, ЭДС нашей цепи будет равна:

В соответствии с правилами последовательного соединения, суммарное сопротивление цепи равно сумме внешнего сопротивления и внутренних сопротивлений всех источников тока:

Пример решения задачи.

Задача. К источнику тока с внутренним сопротивлением 1 Ом подключили резистор с сопротивлением 15 Ом. После этого в цепь включили амперметр, который показал, что сила тока равна 5 А. Найдите работу сторонних сил внутри источника, совершенную за 2 минуты.

Источник

Урок. ЭДС. Закон Ома для полной цепи и т.д.

специальность 08.02.01 «Строительство и эксплуатация зданий и сооружений», 08.02.08 «Монтаж и эксплуатация оборудования и систем газоснабжения», 07.02.01 «Архитектура»

группа С-11, Г-13- А-16

Технологическая карта учебного занятия

Занятие № 25 по дисциплине Физика

количество часов 2

Тема занятия: Электродвижущая сила источника тока. Закон Ома для полной цепи. Соединение проводников. Работа и мощность электрического тока.

Тип занятия Изучение и первичное закрепление новых знаний и способов деятельности

Вид занятия: комбинированное

Цели: анализировать, знать, применять знания по теме; отработать навыки самостоятельной работы; способствовать развитию самостоятельности обучающихся; овладение моторикой мелких мышц рук; формировать трудолюбие обучающихся.

Оборудование: Основной учебник, литература и справочники кабинета физики, демонстрационные материалы кабинета физики.

1. Запись темы на доске.

Организационный момент. (5 мин)

Запись темы занятия в журнале. Подготовка рабочего места. Проверка отсутствующих.

2. Проверка знаний обучающихся. Подведение итогов проверки. (5 мин)

Проверка знаний о постоянном электрическом токе?

3. Сообщение темы занятия, постановка цели и задач занятия (3 мин)

4. Изложение нового материала (45 мин)

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению этого участка.

Выполняется для металлов и электролитов.

Закон Джоуля — Ленца.

Дж. Джоуль (1841—1843) Э. X. Ленц (1842—1843) независимо друг от друга экспериментально установили

В электрической цепи происходит преобразование энергии упорядоченного движения заряженных частиц в тепловую. Согласно з-ну сохранения энергии работа тока равна количеству выделившегося тепла.

Количество теплоты, выделившееся при прохождении электрического тока по проводнику, прямо пропорционально квадрату силы тока, сопротивлению проводника и времени, в течение которого шел ток:

Работа и мощность электрического тока.

Работа электрического тока:

Мощность электрического тока (работа в единицу времени):

В электричестве иногда применяется внесистемная единица работы -кВт . ч (киловатт-час).

1 кВт . ч = 3,6 . 10 6 Дж.

Виды соединения проводников.

1. Сила тока во всех последовательно соединенных участках цепи одинакова:

2. Напряжение в цепи, состоящей из нескольких последовательно соединенных участков, равно сумме напряжений на каждом участке:

3. Сопротивление цепи, состоящей из нескольких последовательно соединенных участков, равно сумме сопротивлений каждого участка:

Если все сопротивления в цепи одинаковы, то:

При последовательном соединении общее сопротивление увеличивается (больше большего).

1. Сила тока в неразветвленном участке цепи равна сумме сил токов во всех параллельно соединенных участках.

2. Напряжение на всех параллельно соединенных участках цепи одинаково:

3. При параллельном соединении проводников проводимости складываются (складываются величины, обратные сопротивлению):

Если все сопротивления в цепи одинаковы, то:

При параллельном соединении общее сопротивление уменьшается (меньше меньшего).

4. Работа электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме работ на отдельных участках:

5. Мощность электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме мощностей на отдельных участках:

6. Т.к. силы тока во всех участках одинаковы, то: U ₁ :U ₂ . U _n . = R ₁ :R ₂ . R _n .

Для двух резисторов: — чем больше сопротивление, тем больше напряжение.

4. Работа электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме работ на отдельных участках:

т.к. .

5. Мощность электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме мощностей на отдельных участках:

6. Т.к. напряжения на всех участках одинаковы, то:

Для двух резисторов: — чем больше сопротивление, тем меньше сила тока.

Роль источника тока: разделить заряды за счет совершения работы сторонними силами. Любые силы, действующие на заряд, за исключением потенциальных сил электростатического происхождения (т. е. кулоновских) называют сторонними силами.

(Сторонние силы объясняются электромагнитным взаимодействием между электронами и ядрами)

ЭДС — энергетическая характеристика источника. Это физическая величина, равная отношению работы, совершенной сторонними силами при перемещении электрического заряда по замкнутой цепи, к этому заряду:

Измеряется в вольтах ( В ).

Еще одна характеристика источника — внутреннее сопротивление источника тока: r .

Закон Ома для полной цепи.

Энергетические преобразования в цепи:

— закон сохранения энергии

( А — работа сторонних сил; А _внеш _. — работа тока на внешнем участке цепи сопротивлением R ; А _внутр _. — работа тока на внутреннем сопротивлении источникаr.)

Закон Ома : Сила тока в цепи постоянного тока прямо пропорциональна ЭДС источника тока и обратно пропорциональна полному сопротивлению электрической цепи.

5. Закрепление изученного материала – решение задач (35 мин.).

1. В цепи, изображенной на схеме R ₁ = 2,9 Ом, R ₂ = 7 Ом, R ₃ = 3 Ом, внутреннее сопротивление источника равно 1 Ом. Амперметр показывает ток 1 А. Определите ЭДС и напряжение на зажимах батареи.

Найдем общее сопротивление цепи. Резисторы R ₂ и R ₃ соединены параллельно, а к ним последовательно присоединен резистор R ₁ .

Определить ЭДС батареи, если известно, что при увеличении сопротивления

нагрузки в2,5 раза напряжение на нагрузке возрастает от 3,5 В до 8 В. Запишем закон Ома для полной цепи для каждого случая.

При разомкнутом ключе амперметр показывает ток 1 А. Какой ток покажет амперметрпри замкнутом ключе? ЭДС источника 10 В, внутреннее сопротивление источника 1Ом, R ₁ = 5 Ом, R ₂ = 4 Ом, R ₃ неизвестно.

При разомкнутом ключе ток не идет через резистор R ₂ .

При замкнутом ключе ток проходит через все резисторы. Т.к. сопротивления второго и третьего резисторов равны, то R _2,3 = R ₂ /2.

ЭДС источника тока 3 В, его внутреннее сопротивление 1 Ом, сопротивления резисторов R ₁ = R ₂ = 1,75 Ом, R ₃ = 2 Ом, R ₄ = 6 Ом. Какова сила тока в резисторе R ₄ ?

Выполнив вычисления, получаем: I ₄ = 0,125 А.

6. Подведение итогов (3 мин)

7. Литература, необходимая для подготовки к занятию

Основная литература программы дисциплины.

8. Задания для обучающихся на дом: Изучение материала конспекта и учебника. Решение задачи.
