Гидравлические способы уборки навоза.
Гидравлические установки по принципу действия бывают напорными (под действием напора) и самотечными (под действием силы тяжести).
Среди гидравлических систем удаления жидкого навоза из помещений наиболее распространены смывная, рециркуляционная, отстойно-лотковая (шлюзовая), комбинированная (рециркуляционно-шлюзовая), самотечная и гравитационная. Все эти системы, за исключением смывной и рециркуляционной, основаны на применении заглубленных лотков, покрытых сверху решетчатым полом.
Напорное транспортирование навоза осуществляется за счет потока смывающей жидкости (воды, мочи, навозной жижи), подаваемой насосом в канал.
Навозоприемные каналы прокладываются вдоль помещений. Количество их определяется по числу рядов стойл или станков и делают из железобетонных лотков или из монолитного бетона. Дно канала делают горизонтальным или с уклоном 0,003. 0,005 сторону поперечного коллектора. При устройстве самотечной системы уклон дна канала необходим для первоначального запуска системы в эксплуатацию и облегчения чистки канала. Каналы лотково-отстойной системы для ферм крупного рогатого скота делают с уклоном 0,01. 0,02, шириной 1. 1,2 м в коровниках с беспривязным содержанием скота, с привязным содержанием — 0,7. 0,9 м, в свинарниках — 0,9 м.
Поперечное сечение продольных каналов в свинарниках делают прямоугольным со скошенными или закругленными 2 углами (рисунок 6, а). При смывной системе делают V-образное сечение 3. Каналы в коровниках нередко делают со скошенной задней стенкой 4.
На рисунке 6, б представлены разрез самотечного канала со смывным трубопроводом и поперечный коллектор. Головная часть продольного канала удлиняется на расстояние 0,5. 1,0 м за пределы решетчатого пола с целью предотвращения накопления навоза у торцевой стенки канала и усиления подвижности навозной массы.
Рис. 6. Оборудование навозоприемиых каналов систем навозоудаления:
а — поперечные сечения каналов: 1 — прямоугольное со скошенными углами; 2 — прямоугольное с закругленными углами; 3 — трапецеидальное с овальным дном, армированным сектором асбестоцементной трубы; 4 — со скошенной задней стенкой; б — продольный разрез самотечного канала: 1 — задвижка; 2 — смывной трубопровод; 3 — решетчатый пол; 4 — шибер;5 — гидрозатвор; б — крышка люка;7— поперечный коллектор; 8— порожек;9 — навозная масса;
Виды ТО тракторов, их периодичность. Оборудование, применяемое при ТО тракторов, планирование и организация ТО.
Виды, периодичность и основные требования к проведению техобслуживания тракторов, самоходных шасси и сельскохозяйственных машин на предприятиях и в организациях агропромышленного комплекса были установлены ГОСТ 20793-2009 (Тракторы и машины сельскохозяйственные. Техническое обслуживание), а также ГОСТ 7751—2009 (Техника, используемая в сельском хозяйстве. Правила хранения).
Использование трактора без проведения очередного технического обслуживания категорически запрещается. Допускается отклонение фактической периодичности (опережение или запаздывание) TO – 1, ТО – 2 до 10% и ТО – З до 5% от установленной.
Сезонное техническое обслуживание (СТО) тракторов должно проводиться два раза в год: ТО – ВЛ (весна – лето) – при установившейся температуре окружающего воздуха не ниже плюс 5°С, a TO – ОЗ (осень – зима) – ниже плюс 5°С. Проведение сезонного технического обслуживания тракторов следует совмещать с проведением очередных технических обслуживаний.
Предприятие должно иметь на каждый месяц план-график проведения ТО – 1, ТО –2 и ТО – З, а в соответствующие месяцы – ТО – ВЛ и TO – ОЗ.
ГОСТ позволяет также периодичность ТО тракторов указывать по количеству израсходованного топлива (в литрах) или по наработке в условных эталонных гектарах (у. эт. га).
Источник
Устройство, процесс работы и регулировки гидравлических средств навозоудаления
Гидравлические способы транспортировки навоза основаны на перемещении его во взвешенном состоянии потоком жидкости. Гидравлический транспорт прост по устройству, высокопроизводителен и обеспечивает максимальную сохранность азота в навозе и жиже, однако имеет и недостатки: создает повышенную влажность в животноводческих помещениях, требует большого количества воды и не застрахован от замерзания.
В настоящее время в хозяйствах применяются такие системы удаления навоза: прямой смыв и транспортировка, рециркуляционная, лотково-отстойная и самотечная.
Прямой смыв применяют как внутри животноводческих помещений, так и на выгульных площадках. Навоз удаляют струёй воды в колодцы, а далее смесь воды, навоза и навозной жижи транспортируют в коллектор и повторно не используют. Для прямого смыва навоза необходим большой расход воды. Влажность воздуха в животноводческих помещениях увеличивается, что ухудшает физиологическое состояние животных. Навоз разжижается, что увеличивает затраты на его транспортировку в поле. Этот способ признан нецелесообразным для применения в животноводческих помещениях.
При рециркуляционной системе навоз сгребают в люки-колодцы трубопровода и по нему транспортируют струёй жижи с водой в навозосборник-коллектор, где навоз отстаивается, а жидкость после дезинфекции многократно используют для транспортировки навоза. При таком способе уборки монтируют насосную станцию, навозосборник-коллектор, напорный трубопровод, внутренний и наружный самотечные трубопроводы и строят навозохранилище.
Рециркуляционная установка работает в такой последовательности. Навозосборник заполняют водой в объеме 10-12 м 3 . Фекальный насос засасывает и подает воду в напорный трубопровод, а из него вода поступает в один из внутренних самотечных навозопроводов. Перед этим навоз из желобов сбрасывается через сбросные колодцы в самотечные навозопроводы. Смесь навоза, мочи и воды следует через отстойник в навозосборник, где жидкая масса разделяется на три фракции: тяжелую (нижний слой), легкую – соломенная резка (верхний слой) и осветленную жидкость, которую используют затем для транспортировки навоза. Рециркуляционный способ удаления навоза широко используется на крупных фермах и комплексах промышленного типа.
Отстойная лотково-шиберная система удаления навоза в навозохранилище предусматривает сооружение вдоль стойл подпольных, закрываемых решеткой каналов глубиной 0,6-0,7 м с уклоном 0,02% в сторону навозохранилища. Продольные и поперечные каналы при выходе в навозохранилище закрываются шиберными заслонками, которые открываются при заполнении каналов водой и навозом, выпуская жидкий навоз в навозосборники.
Навоз через щели полов попадает в продольные лотки, куда предварительно подается вода из расчета 10-15 л на одну голову крупного рогатого скота с периодичностью один раз в течение трех-четырех дней.
Смесь навоза, мочи и воды из продольных лотков через поперечный лоток и далее через трубы диаметром 250-300 мм, уложенные с уклоном 2,5-3,0%, два раза в неделю спускают в навозосборник, где ее перемешивают, а оттуда центробежным насосом перекачивают в навозохранилище. После очистки лотков с помощью смывных бачков вместимостью 0,5 м3 шиберы закрываются, и цикл повторяется.
Отстойная лотково-шиберная система особенно эффективна при бесподстилочном содержании животных.
Самотечная система применяется только при бесподстилочном содержании скота. Удаление навоза основано на использовании вязкопластических свойств жидкого навоза, в результате чего происходит самопередвижение смеси навоза и мочи. Самотечная система (рис. 4.8) обязательно включает самотечные продольные и поперечные каналы, которые примыкают к навозосборнику.
У самотечных систем каналы рекомендуется прокладывать горизонтально или даже с подъемом в сторону навозохранилища, а в местах стыка продольных каналов с поперечными делать порожек высотой 15-20 см. Эти мероприятия, предупреждают стекание жижи прежде, чем сойдет плотная фракция. В начале эксплуатации в продольный канал впускают воду до уровня порожка. Толщина слоя при самопередвижении навоза через порожек составляет в коровниках 10-15 см, в свинарниках 5-10 см.
Жидкий навоз от животноводческих помещений до навозохранилища подается самотеком, а также с помощью центробежных (фекальных) или шнековых насосов и пневмотранспорта. Способ транспортировки жидкого навоза самотеком может быть использован только в том случае, если уклон канала и трубопровода к навозохранилищу от животноводческого помещения составляет не менее 2,5%. Такой способ транспортировки навоза является, естественно, самым экономичным.
Рис. 4.8. Системы гидроудаления навоза:
а – смывная; б – самосплавная; в – отстойно-лотковая: 1 – навозоприемныи канал;
2 –решетчатый пол; 3 – шиберная заслонка; 4 – поперечный магистральный канал;
г – самосплавная: 1 – порожек; 2 – решетчатый пол; 3 – навозоприемныи продольный канал; 4 – поперечный магистральный канал;
д – смывная: 1 – смывная труба; 2 – задвижка; 3 – опора; 4 – бак; 5 – водопровод;
Источник
Гидравлические системы удаления навоза
С развитием и совершенствованием систем микроклимата появилась возможность широко использовать гидравлические способы удаления навоза. Этому способствовало также отсутствие достаточного количества подстилочных материалов. Поэтому в первую очередь на крупных животноводческих комплексах эта система удаления навоза получила широкое распространение.
Гидравлические способы удаления навоза имеют ряд преимуществ перед механическими:
– высокая эксплуатационная надежность;
– большая долговечность и малая металлоемкость;
– низкие удельные эксплуатационные расходы;
– отсутствие электроприводов и движущихся частей в самих животноводческих комплексах.
Недостаток – требуется высокое качество (точность) строительных работ.
Заглубленные каналы гидравлических систем перекрывают щелевым полом из решеток, что позволяет содержать животных в чистоте, улучшить санитарные условия и уменьшить затраты на очистку помещений от навоза.
Различают следующие системы или способы удаления жидкого навоза из помещений:
– комбинированная (самотечная с периодической рециркуляцией).
Все гидравлические системы состоят из продольных и поперечных каналов, навозосборников, насосных станций и вспомогательного оборудования (шибера, заслонки и т.п.). Сечения каналов могут быть прямоугольной формы, прямоугольной формы с закруглением углов у дна радиусом 10…15 см, трапециевидной формы с овальным дном и прямоугольной формы в виде двух полуокружностей
При смывной системе навоз удаляется струей воды. Различают способы смыва – с помощью смывных насадок и с помощью смывных бачков.
При прямом смыве навоз удаляется из логова струей воды. Смывные насадки устанавливаются в начале продольных каналов под углом к дну канала. Смывные бачки емкостью 0,5…1 м 3 устанавливают в начале каждого продольного канала на высоте 2 м. Сброс воды – 2 раза в сутки.
Длина продольного канала не более 40 м, уклон дна — 0,01, поперечный канал – на 300 мм глубже продольного.
Недостаток – большой расход воды и высокая влажность воздуха в помещении.
Лотково-отстойная система удаления навоза основана на периодическом накапливании навоза в каналах и удалении его самотеком при открывании шибера и пуске воды. Каналы при этом делают с полукруглым дном (R=15 см) и шириной по верху 60…70 см для свиней и 70…80 см для КРС. Начальная глубина канала 60…70 см, уклон 0,005…0,01, но не более 0,015. В противном случае жидкая фракция при открытии шиберов быстро уйдет, не захватив густой фракции. Продольные каналы соединяются с поперечным, последний через самотечный навозопровод соединяется с навозосборником. Накопление навоза в каналах длится 3…4 дня. Количество воды, добавляемое в навоз, составляет 10…15 л на голову КРС и 1…1,5 л на свинью. После закрытия шиберов на дно канала наливается вода, чтобы твердая фракция не прилипала ко дну.
Система рекомендуется на мелких фермах. Недостатки: сильная загазованность помещения во время удаления навоза из каналов и относительно большой расход воды.
Рециркуляционная система повторяет лотково-отстойную с той лишь разницей, что вместо воды используется осветленная жидкая фракция из навозосборника. Эта жижа перекачивается по асбоцементным ими чугунным трубам диаметром 250…300 мм.
Есть вариант, когда внутри помещения устанавливают навозопроходы диаметром 300 мм, навоз в которые сталкивается через колодцы.
Недостаток – постоянный контроль за наличием инфекции в жиже. В случае ее обнаружения – смыв осуществляется водой.
Самотечная система удаления навоза основана на способности его самопроизвольно растекаться по горизонтальной плоскости или наклонной с i=0,005…0,006. Устройство системы аналогично предыдущим. Только в поперечном канале-коллекторе удаление навоза осуществляется смывом водой или осветленной жижей.
В конце каждого продольного канала имеется порожек, шибер и гидрозатвор. Порожек необходим для нормального функционирования системы в самотечном режиме, шибер – для запуска системы, гидрозатвор препятствует проникновению газов из поперечного канала.
Поперечный канал на 30…50 мм глубже продольного, уклон дна – 0,015…0,02. Смыв – 3…4 раза в сутки. Запуск системы на самотечный режим осуществляется через 10…14 дней после постановки животных, когда уровень навоза в канале не достигает решетки на 15…20 см, скорость движения навоза – 1 см/час.
Эта система является более экономичной, так как требует минимального расхода воды (наливается на дно лотка до уровня порожка). Но она предъявляет высокие требования к качеству строительства (шероховатость стенок лотков, постоянство ширины, уклон дна, фильтруемость через стенки), влажности и равномерности заполнения лотка навозом. Система работает при W = 87…90 %. Кроме того, запуск системы не всегда удается осуществить с первого раза.
Длина канала обычно не превышает 50м, но наилучшие условия работы при 25…30 м. Ширина – 0,8…1,2 м для свиней и 0,8…1,5 м для КРС.
Комбинированная система удаления навоза является усовершенствованной самотечной. Отличается от нее наличием напорных водопроводов с насадками. Вода включается только в том случае, если влажность экскрементов менее 87 % или уровень их в канале выше допустимого. Работа системы может управляться оператором и автоматически.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
5.3.2 Гидравлические системы удаления навоза
Рассмотрим следующие системы.
При всех системах гидроудаления навоза, за исключением безканального гидросмыва, в станках для содержания животных устраивают заглубленные продольные каналы, которые сверху перекрывают железобетонными или чугунными решетками (щелевые полы). Через них навоз поступает в продольные каналы, которые соединены с поперечными каналами. Последние размещены на 300. 350 мм ниже первых и выходят за пределы животноводческих помещений в коллектор (трубу диаметром 500. 1200 мм). Поперечные каналы и коллектор имеют уклон от 0,01 до 0,03.
Самотечная система непрерывного действия основана на принципе самопередвижения смеси экскрементов, т. е. использует вязкопластические свойства жидкого навоза. Система действует непрерывно по мере поступления навозной массы через щели надканальных решеток и ее стекания через открытый конец канала. Толщина слоя навоза по длине канала увеличивается в сторону, противоположную его движению. Навозная смесь располагается под определенным углом к дну канала. С помощью подпора, создаваемого разностью толщины слоя, возникает сила, которая перемещает навоз по каналу. Навозная смесь непрерывно вытекает из канала. Скорость потока смеси невелика (1. 2 м/ч), и движение ее едва заметно.
Самосплавная система состоит из продольных (самотечных) и поперечных каналов. Поперечные каналы примыкают к навозосборнику. Продольные каналы имеют прямоугольную форму с закругленными углами или полукруглым дном. Дно каналов выполняют без уклона или с минимальным уклоном (около 0,005) в сторону поперечного канала. Такой уклон принимают в целях обеспечения очистки (промывки) канала. При большем уклоне дна канала жидкая часть экскрементов (моча) быстро бы стекала, а кал оставался в канале.
Поперечный канал устраивают на 35. 50 см глубже продольных, с уклоном 0,01 в сторону навозосборника. Для поперечного канала (коллектора) используют асбестоцементные или железобетонные трубы диаметром 500. 600 мм.
В месте примыкания продольных каналов к поперечным делают порожки высотой 100. 150 мм, которые предназначены для образования в продольном канале водяной подушки. При пуске системы навозоудаления в самотечный режим продольный канал заполняют из трубопроводов водой на высоту порожка. Вода смачивает нижнюю поверхность канала и компенсирует испаряющуюся влагу жидкого навоза в первый период эксплуатации системы. Навозная масса накапливается в продольном канале до уровня, при котором образуется гидравлический уклон. Масса движется самотеком, вследствие чего стекает через порожек в коллектор.
Глубина навозных каналов зависит от высоты слоя навоза, при которой он начинает течь. В. В. Калюга рекомендует определять минимальную (начальную) глубину потока навоза, м, при которой возможно движение вязкопластической массы по каналу единичной ширины, по формуле
(21)
Где τ0 — предельное напряжение сдвига, Па; LК — длина канала, м; р — плотность навозной массы, кг/м 3 ; g — ускорение свободного падения, м/с 2 .
Начальная и конечная глубины самотечного канала (рис.)
где ∆h — превышение высоты порожка над дном канала в начальной его части, м, т. е. ∆h = hпор -z (здесь hпор — высота порожка, м; z = iLк — разность отметок начала и конца канала, где i — уклон дна канала); hсл — толщина жидкого слоя над порожком (hсл = 0,05. 0,1 м); hрез, — резервная глубина канала, м, т. е. минимально допустимое расстояние от наивысшего уровня массы в начале канала до решетчатого пола (hрсз = 0,3. 0,35 м).
Обычно принимают ∆h = 0,05. 0,1 м.

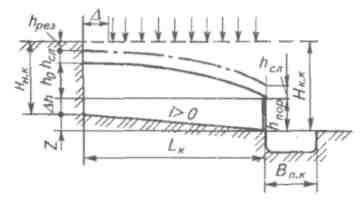

Рис.39. Расчетная схема навозосборочного канала
Самотечная система периодического действия (лотково-отстойная) отличается от самотечной непрерывного действия тем, что в ней предусмотрено накопление навоза в навозоприемных каналах, выход которых перекрыт шиберами. Навозная масса накапливается в продольных каналах в течение нескольких суток. Каналы выполнены с уклоном не менее 0,005. Для периодического спуска навозной массы (через 7. 14 дней) шибера открывают. Для ее разжижения добавляют воду. Основные недостатки этой системы — повышенный расход воды и значительное выделение сероводорода при спуске навозной массы, что ухудшает микроклимат.
Система прямого гидросмыва навоза заключается в следующем. Продольные каналы устраивают с уклоном 0,007. 0,01, а поперечные — с уклоном 0,02. 0,03. За пределами животноводческих помещений и на участке до приемного резервуара-усреднителя поперечные каналы заменяют трубами.
Для удаления и транспортировки навозной массы техническая вода подается под давлением 0,2. 0,3 МПа. На один объем экскрементов расходуется 6. 10 объемов воды. На фермах образуется большое количество навозных стоков влажностью более 98 %, на обработку которых требуются большие затраты. Однако при таком способе можно достаточно быстро удалять навоз из животноводческих помещений, что практически в полной мере удовлетворяет зооветеринарным требованиям.
Рециркуляционная система предусматривает ежедневную промывку навозоприемных каналов жидкой фракцией навоза, предварительно отстоянной, обеззараженной и дезодорированной, или жидкой фракцией, прошедшей биологическую очистку и предварительное карантинирование.
При этой системе расходуется значительно меньше воды, чем при прямом смыве.
Безканальный гидросмыв навоза с напольных мест дефекации проводят с помощью гидросмывных установок, значительно сокращающих по сравнению с прямым гидросмывом количество расходуемой воды, эксплуатационные расходы и капитальные вложения на строительство.
При таком способе не требуется устройство каналов и решетчатых полов, так как зона дефекации примыкает непосредственно к полу логова (на 12. 15 см ниже последнего), а гидросмывные установки монтируют в проемах разделительных перегородок.
