Физико химические способы очистки воздуха

Содержание

Физико-химические методы очистки загрязненного воздуха.
Физико-химические методы очистки загрязненного воздуха
Экология
Промышленная экология
1. Классификация методов для обезвреживания газовых выбросов от различных примесей

Физико-химические методы очистки загрязненного воздуха.

Метод абсорбции заключается в разделении газовоздушной смеси на составные части путем поглощения одного или нескольких газовых компонентов поглотителем (абсорбентом) с образованием раствора. Состав абсорбента выбирается из условия растворения в нем поглощаемого газа. Например, для удаления из технологических выбросов таких газов, как аммиак, хлористый водород и др., целесообразно применять в качестве поглотительной жидкости воду. Для улавливания водяных паров используют серную кислоту, а ароматических углеводородов — вязкие масла.

Абсорберы чаще всего представляют собой скрубберы, в которые подается не вода, а жидкий реагент. В абсорберах в отличие от обычных скрубберов имеется насадка для увеличения площади поверхности контакта жидкости и газов. В них происходит механическая и главным образом химическая очистка газов от таких вредных выбросов, как оксиды азота, серы, угля, а также от сероуглерода и меркаптанов. Скорость абсорбции зависит главным образом от температуры и давления: чем выше давление и ниже температура, тем выше скорость абсорбции.

Метод хемосорбции основан на поглощении газов и паров твердыми или жидкими поглотителями с образованием химических соединений. Реакции хемосорбции экзотермические (поглощение тепла). Установки для хемосорбции внешне напоминают абсорберы. Оба эти метода называются мокрыми и в зависимости от очищаемого компонента и применяемого растворителя или поглотителя их эффективность может достигать 0,75-0,92.

Метод адсорбции основан на физических свойствах некоторых пористых материалов, извлекать из газовоздушной смеси отдельные ее компоненты. Широко известный пример адсорбента с ультрамикроскопической структурой — активированный уголь. Метод адсорбции позволяет проводить очистку вредных выбросов при повышенных температурах. Конструктивно адсорберы выполняются в виде вертикальных или горизонтальных емкостей, заполненных адсорбентом, через который проходит поток очищаемых газов.

При каталитическом методе токсичные компоненты газовоздушной смеси, взаимодействуя со специальным веществом — катализатором, превращаются в безвредные вещества. В качестве катализаторов используются металлы или их соединения (платина, оксиды меди и марганца и пр.). Катализатор, выполняемый в виде шаров, колец или спиральной проволоки, играет роль ускорителя химического процесса. Добавка благородных металлов в виде пленки на поверхности катализатора составляет сотые доли процента к его массе.

Термический метод требует поддержания высоких температур очищаемого газа и наличия достаточного количества кислорода. В термических катализаторах сжигаются такие газы, как, например, углеводороды, оксид углерода, выбросы лакокрасочного производства. Эффективность этих систем очистки достигает 0,9-0,99, температура в зоне горения 500-750°С.

Характерным примером очистки газов этим способом является применение факела на нефтеперерабатывающих заводах. Со всех производств нефтеперерабатывающего завода отработавшие газы с различным содержанием горючих веществ собираются в одну магистраль, подаются в трубу и на высоте около 100 м сжигаются. Выброс этих газов (отходов производства) без сжигания недопустим, так как они не только ядовиты, но и взрывоопасны. Преимуществом метода сжигания вредных примесей является полная очистка газов в широком диапазоне типов загрязнителей с выделением оксида углерода и пара, а недостатком — дополнительный расход топлива.

Дата добавления: 2017-11-04 ; просмотров: 1131 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Физико-химические методы очистки загрязненного воздуха

Системы и аппараты пылеулавливания (механические методы очистки запыленного воздуха).

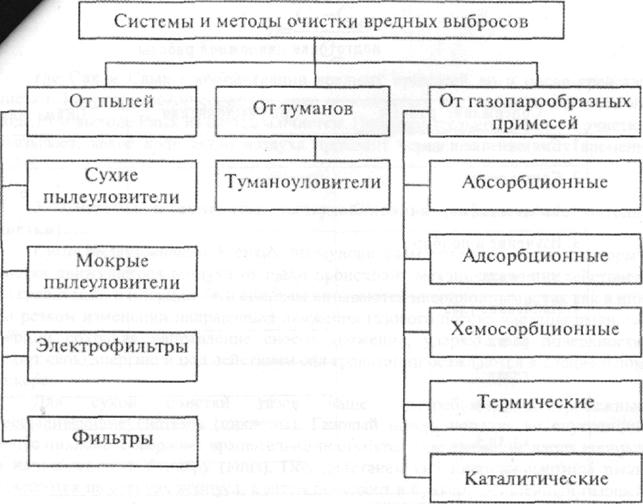

Классификация систем очистки воздуха.

Методы защиты атмосферы от химических примесей.

Тема 3. Методы и средства защиты атмосферы от загрязняющих ее веществ.

Все известные методы и средства защиты атмосферы от химических примесей можно объединить в три группы:

1.мероприятия, направленные на снижение мощности выбросов, т.е. уменьшение количества выбрасываемого вещества в единицу времени. Для снижения мощности выбросов химических примесей в атмосферу наиболее широко используют:

-замену менее экологичных видов топлива экологичными (применяют топливо с более низким баллом загрязнения атмосферы);

-сжигание топлива по специальной технологии (либо в кипящем (псевдоожиженном) слое, либо предварительной их газификацией);

-создание замкнутых производственных циклов (вторично используются и потребляются выбрасываемые в атмосферу отходы).

2. мероприятия по нормированию выбросов как на отдельных предприятиях и устройствах, так и в регионе в целом.

3. мероприятия, направленные на защиту атмосферы путем обработки и нейтрализации вредных выбросов специальными системами очистки.

По агрегатному состоянию загрязнители воздуха подразделяются на пыли, туманы и газопарообразные примеси.

Механические системы очистки воздуха от пыли (см. рис.2) делятся на четыре основные группы: сухие и мокрые пылеуловители, а также электрофильтры и фильтры. При повышенном содержании пыли в воздухе используют пылеуловители и электрофильтры. Фильтры применяют для тонкой очистки воздуха с концентрацией примесей менее 100 мг/м 3 . Выбор пылеулавливающего устройства также определяется дисперсным составом улавливаемой частицы промышленной пыли.

Для механической очистки воздуха от туманов (например, кислот, щелочей, масел и др. жидкостей) используют системы фильтров, называемых туманоуловителями.

Средства защиты воздуха от газопарообразных примесей зависят от выбранного метода очистки. По характеру протекания физико-химических процессов выделяют методы абсорбции (промывка выбросов растворителями примеси), хемосорбции (промывка выбросов растворами реагентов, связывающих примеси химически), адсорбции (поглощение газообразных примесей за счет катализаторов), термической нейтрализации (сжигание) и каталитический метод.

Процесс очистки от вредных примесей характеризуется тремя основными параметрами: общей эффективностью очистки, гидравлическим сопротивлением, производительностью.

1.Общая эффективность очистки показывает степень снижения вредных примесей в применяемом средстве и характеризуется коэффициентом

где Свх и Свых — концентрации вредных примесей до и после средства очистки.

2.Гидравлическое сопротивление определяется как разность давления на входе Рт и выходе Рвых из системы очистки.

3.Производительность систем очистки показывает, какое количество воздуха проходит через нее в единицу времени (м 3 /ч).

Сухие пылеуловители. К сухим пылеуловителям относятся такие, в которых очистка движущегося воздуха от пыли происходит механически под действием сил гравитации и инерции. Эти системы называются инерционными, так как в них при резком изменении направления движения воздуха частицы пыли, по инерции сохраняя направление своего движения, ударяются о поверхность, теряют свою энергию и под действием сил гравитации осаждаются в специальном бункере.

Для сухой очистки воздуха чаще употребляют центробежные обеспыливающие системы (циклоны). Воздух, попадая во внутренний корпус циклона, совершает вращательно-поступательное движение вдоль корпуса по направлению к бункеру (вниз). Под действием сил инерции частицы пыли осаждаются на стенках корпуса, а затем попадают в бункер. Очищенный воздух выходит из бункера через выходную трубу.

Особенностью таких систем очистки является обязательная герметичность бункера, в противном случае из-за подсоса воздуха осаждаемые частицы пыли падают в выходную трубу. Эффективность циклонов зависит от концентрации пыли и размеров ее частиц и резко снижается при уменьшении этих показателей. Общая степень улавливания циклона составляет 95 %. Преимущество циклонов — простота конструкции, небольшие размеры, отсутствие движущихся частей; недостатки — затраты энергии на вращение и большой абразивный износ частей аппарата пылью.

Мокрые пылеуловители — скрубберы. Особенностью этих систем очистки является высокая эффективность очистки воздуха от мелкодисперсной пыли (менее 1,0 мкм). Эти системы обеспечивают возможность очистки от пыли горячих и взрывоопасных газов. Они работают по принципу осаждения частиц пыли на поверхность капель (или пленки) жидкости под действием сил инерции и броуновского движения.

В качестве орошающего агента в скруббер может подаваться химический агент (например, известковое молоко), тогда в аппарате будет происходить химическая очистка газов.

Электрофильтры. Их работа основана на одном из наиболее эффективных видов очистки газов от пыли — электрическом. Основной принцип работы — ударная ионизация газа в неоднородном электрическом поле, которое создается в зазоре между коронирующим и осадительным электродами. Загрязненные газы, попав между электродами, способны проводить электрический ток вследствие имеющейся частичной ионизации. Отрицательно заряженные частицы движутся к осадительному электроду, положительно заряженные оседают на коронирующем электроде. Так как большинство частиц пыли получают отрицательный заряд, основная масса пыли осаждается на положительном осадительном электроде, с которого затем легко удаляется. Эффективность очистки газов электрофильтрами достигает 97%. Преимущества: способность очищать газы от мелких частиц (от 0,2 мкм). Недостатки: значительный расход энергии, необходимость чистить электроды с помощью встряхивающих устройств, высокие требования к технике безопасности.

Фильтры широко используются для тонкой очистки промышленных выбросов. Работа их основана на фильтровании воздуха через пористую перегородку, в процессе которой твердые частицы примесей задерживаются на ней. В промышленности наиболее употребительны тканевые рукавные фильтры. В корпусе фильтра устанавливается необходимое число рукавов, на которые подается загрязненный воздух, при этом очищенный воздух выходит через патрубок. Частицы загрязнений оседают на фильтре. Насыщенные загрязненными частицами рукава продувают и встряхивают для удаления осажденных частиц пыли. Эффективность таких фильтров достигает 0,99 для частиц размером боле 0,5 мкм.

Туманоуловители. Для очистки воздуха от туманов, кислот, щелочей, масел и других жидкостей используются волокнистые фильтры, принцип действия которых основан на осаждении капель на поверхности пор с последующим их стеканием под действием гравитационных сил.

Источник

Экология

Промышленная экология

Оценка загрязнения воздуха и его влияние на человека

Чистым считается такой воздух , в котором соединения основных компонентов находятся в пределах норм, а концентрация вредных примесей не превышает допустимых пределов.

Для каждой из таких примесей устанавливается предельно допустимая концентрация (ПДК).

ПДК – максимальное содержание вредных веществ, которое при действии на организм человека в течение заданного промежутка времени не вызывает необратимых изменений в нем, включая последующие поколения.

ПДК – это интегрированный показатель. Различают ПДК рабочей зоны, в воздухе населенных мест, максимально разовую, среднесуточную.

ПДК в воздухе населенных мест установлена для максимального разового и среднесуточного значений.

ПДК рабочей зоны (ПДК_р.з) – это такая максимальная концентрация вредного вещества, которая при ежедневной работе в течение 8 ч (но не более 41 ч в неделю) всего рабочего стажа не может вызвать заболевания или отклонения в состоянии здоровья в процессе работы или в отдаленные сроки жизни настоящего и будущего поколений.

ПДК максимально разовая (ПДК_м.р) – это максимальное количество вредных выбросов в атмосферу в течение 30 мин, которое не приводит к превышению их концентрации в населенном пункте среднесуточной ПДК.

Среднесуточная ПДК (ПДК_с.с) – это максимальная концентрация вредного вещества в атмосфере, которая при воздействии на организм человека в течение всей его жизни не оказывает на него вредного влияния, включая отдаленные последствия.

По величине эти показатели располагаются в ряд следующим образом:

ПДК_с.с ПДВ – максимальные выбросы в единицу времени для данного природопользователя по данному компоненту, которые создают в приземном слое атмосферы концентрацию этого вещества С_i, не превышающую ПДК с учетом фонового загрязнения С_ф и эффекта суммации веществ однонаправленного действия.

Концентрацию (мг/м 3 ) принимают по данным центра санитарно эпидемиологического надзора (ЦСЭН). Величину (мг/м 3 ) для данного природопользования рассматривают по определенным методикам, учитывая условия рассеивания и массу выбросов (г/с). Та максимальная масса, при которой выполняется условие по ПДК и будет ПДВ_i. При расчете веществ однонаправленного действия используют специальные таблицы и методики.

Однонаправленными вредными веществами являются окислы серы и азота и различные соединения серы.

В случае, если данный природопользователь не может достичь величины ПДВ, назначаются временно согласованные выбросы (ВСВ) с обязательным установлением графика их постепенного снижения до ПДВ и разработкой конкретных мероприятия для этого. Не назначаются ПДВ только для веществ, действие которых недостаточно изучено и для которых вместо ПДК временно вводится ориентировочно безопасный уровень воздействия – ОБУВ.

1. Классификация методов для обезвреживания газовых выбросов от различных примесей

Выбор метода очистки воздуха от промышленных выбросов зависит от многих факторов:

вида выбрасываемой примеси;
дисперсного состава примесей при выбросах, представляющих собой гетерогенные системы;
концентрации извлекаемого компонента в выбросе;
объема и температуры выброса;
требуемой степени очистки;
возможности использования продуктов рекуперации.

Выбор воздухоочистного аппарата или сооружения проводят на основании результатов расчетов их экономической эффективности.

Физические методы очистки газов

Как правило, пылеулавливающие аппараты условно делят на следующие группы:

Сухие или механические пылеуловители, в которых частицы пыли отделяются из газового потока при помощи механических сил. Чаще всего используются циклоны различных конструкций и инерционные пылеуловители. Улавливание в циклонах происходит за счет центробежных сил, а в инерционных аппаратах за счет инерции частиц пыли при резком изменении направления газового потока. Эти аппараты могут быть использованы или самостоятельно, если частицы пыли достаточно крупные, или в качестве первой ступени очистки перед более эффективными аппаратами для снижения на них нагрузки;
аппараты мокрой очистки, в которых производится промывка запыленного газа жидкостью или осаждение частиц пыли на жидкую пленку. Для осуществления первого варианта мокрой очистки запыленный поток промывают диспергированной жидкостью. Во время промывки частицы пыли захватываются каплями жидкости и выводятся из газового потока. В зависимости от способа диспергирования жидкости мокрые пылеуловители делят на три группы:

форсуночные скрубберы, в которых диспергирование жидкости осуществляется с помощью форсунок, за счет энергии насоса;
скрубберы Вентури, в которых дробление жидкости осуществляется за счет энергии турбулентного потока;
динамические газопромыватели, где разбрызгивание жидкости осуществляется за счет механической энергии вращающегося ротора.

Аппараты мокрой очистки желательно применять на производствах, имеющих систему очистки воды, если же такой нет, то лучше по возможности использовать аппараты сухой очистки;

фильтры, которые задерживают пыль при прохождении через них очищаемого газа.

Фильтрация аэродисперсных систем через пористые перегородки является одним из наиболее совершенных способов выделения взвешенных твердых и жидких частиц из газового потока.

В пылеулавливании применяются тканевые, волокнистые, зернистые и другие фильтры. Осаждение происходит за счет непосредственного касания частиц пыли волокон (нитей) или зерен фильтрующей перегородки, действия сил инерции, диффузии и электростатического притяжения;

электрофильтры, в которых отделение частиц пыли происходит под действием электрических сил (в коронном разряде). Запыленный газовый поток проходит через сильное электрическое поле, частицы пыли получают электрический заряд и ускорение, что заставляет их двигаться вдоль силовых линий поля с последующим осаждением на электродах. Электрофильтры для очистки газов от пыли работают обычно при постоянном напряжении, могут быть сухими и мокрыми, иметь одну зону, в которой происходит зарядка и осаждение частиц пыли, или несколько зон, где зарядка и осаждение осуществляются в разных зонах. Кроме того, электрофильтры бывают пластинчатые и трубчатые.

Эффективность работы электрофильтров достаточно велика и обеспечивает степень улавливания более 90%, причем эффективность улавливания частиц пыли размером 1 мкм достигает 88%.

Физико-химические методы очистки газов

Газообразные загрязнители удаляют из промышленных выбросов при помощи физико-химических или химических методов. Существует пять основных методов удаления газообразных загрязнителей: абсорбция, адсорбция, конденсация, сжигание горючих загрязнителей и химическая обработка.

1. Абсорбция. Метод основан на подборе такой жидкости, при прохождении через которую вредная примесь переходит в жидкую фазу абсорбента, растворяясь в нем без химических взаимодействий и образования новых химических веществ – это физическая абсорбция. В тех случаях, когда абсорбенты вступают в химические реакции с очищаемым газом, например при очистке природных газов от сероводорода, диоксида углерода, диоксида серы с помощью водных растворов слабых оснований – аммиака, анилина, ксилидина, происходит процесс, называемый химической абсорбцией

Абсорбция протекает на поверхности раздела фаз в аппаратах, называемых абсорберами, поэтому абсорберы должны иметь развитую поверхность соприкосновения между газом и жидкостью. По способу образования этой поверхности абсорберы можно условно разделить на поверхностные, распыливающие и барботажные.

Поверхностные абсорберы поглощают газ пленкой жидкости, образующейся на поверхностях, смачиваемых жидкостью и омываемых газом. В таких абсорберах газ проходит над поверхностью неподвижной или медленно движущейся жидкости. Примером пленочного абсорбера может служить трубчатый абсорбер, в котором жидкость стекает сверху вниз по внутренней поверхности труб, омываемых поднимающимся снизу вверх газом.

В качестве насадочных абсорберов широкое распространение получили колонны, заполненные насадкой – твердыми телами различной формы. В насадочной колонне насадка укладывается на опорные решетки, имеющие отверстия или щели для прохождения газа и стока жидкости. Жидкость в насадочной колонне течет по элементу насадки в виде тонкой пленки, но течение жидкости происходит только по элементу насадки, а не по всей высоте аппарата. При перетекании жидкости с одного элемента на другой пленка жидкости разрушается.

Барботажные абсорберы представляют собой обычно вертикальные колонны, внутри которых размещены горизонтальные перегородки – тарелки. С помощью тарелок осуществляется направленное движение фаз и многократное взаимодействие жидкости и газа.

В распыливающих абсорберах контакт между фазами достигается путем распыливания или разбрызгивания жидкости в газовом потоке.

2. Адсорбция – это диффузный процесс, в котором повышенная концентрация отделяемого газообразного вещества образуется на границе раздела фаз в результате связывания этих веществ на поверхности твердого или жидкого соединения. Если между молекулами адсорбированного вещества и адсорбента не происходит химических реакций, то подобный процесс относится к физической адсорбции, в отличие от хемосорбции, когда происходит перенос или объединение электронов адсорбента и адсорбата, как у химических соединений.

При физической адсорбции адсорбированное вещество можно полностью удалить при обратном процессе (десорбции), например, понизив давление или увеличив температуру, а хемосорбированное вещество вернуть в газовую фазу невозможно, т.к. процесс необратим.

В промышленности в качестве поглотителей чаще всего применяют активные угли и минеральные адсорбенты (силикагель, цеолиты и др.), а также синтетические ионообменные смолы (иониты).

3. Конденсация может быть применена для обработки систем, содержащих пары веществ при температурах, близких к их точке росы. Этот метод наиболее эффективен в случае углеводородов и других органических соединений, имеющих достаточно высокие температуры кипения при обычных условиях и присутствующих в газовой фазе в относительно высоких концентрациях.

Конденсацию можно проводить при непосредственном контакте или косвенном охлаждении. В первом случае охлаждаемый пар непосредственно контактирует с охлажденной или замороженной жидкостью. При косвенном охлаждении используется поверхностный конденсатор с металлическими трубками. Трубки охлаждаются жидким хладореагентом с другой стороны стенки.

4. Очистка газов дожиганием представляет собой метод очистки газов путем термического окисления углеводородных компонентов до СО₂ и Н₂О. Это определение может быть полностью отнесено и к жидким отходам. В ходе процесса другие компоненты газовой смеси, например, галоген- и серосодержащие органические соединения, также претерпевают химические изменения и в новой форме могут эффективно удаляться или извлекаться из газовых потоков. С точки зрения охраны окружающей среды очистка газов методом дожигания обеспечивает требуемую чистоту выбросов в атмосферу с минимальным содержанием непрореагировавших углеводородов, оксидов азота и серы, галогенов и других органических соединений.

5. Химические методы очистки отходящих газов. Устранение нежелательных компонентов в газах с использованием химических методов означает, что в основе процесса лежит химическая реакция, и ее роль является преобладающей по сравнению с процессами адсорбции, абсорбции, конденсации или сжигания. В большинстве случаев, однако, технология сочетает в себе несколько операций и достаточно сложно классифицировать метод очистки в соответствии с перечисленными физико-химическими методами.
