76. Что называется стационарным оборудованием для сверления:
• Таким оборудованием называется — оборудование, находящееся на одном месте, при это обрабатываемая заготовка доставляется к нему

77. Что такое зенкерование:
• Это операция, связанная с обработкой раннее просверленного, штампованного, литого и другого отверстия с целью придания ему более правильной квадратной формы, более высокой точности и более низкой шероховатости

78. Что такое накернивание:
• Это операция по нанесению точек-углублений на поверхности детали

79. Что такое опиливание:
• Операция по удалению с поверхности заготовки слоя металла при помощи режущего инструмента — напильника

80. Что такое правка металла
• Операция по выправлению изогнутого или покоробленного металла, подвергаются только пластичные материалы

81. Что такое припасовка
• Это слесарная операция по взаимной пригонке способами опиливания двух сопряжённых деталей

82. Что такое развёртывание:
• Это операция по обработке раннее просверленного отверстия с высокой степенью точности

83. Что такое разметка
• Операция по нанесению линий и точек на заготовку, предназначенную для обработки

84. Что такое распиливание:
• Разновидность припасовки

85. Что такое резка металла
• Это операция, связанная с разделением материалов на части с помощью режущего инструмента

86. Что такое сверление
• Это операция по образованию сквозных или глухих квадратных отверстий в сплошном материале, при помощи режущего инструмента — сверла

87. Что такое сверло
• Режущий инструмент, которым образуют цилиндрические отверстия

88. Что такое шабрение
• Это окончательная слесарная операция, заключающаяся в соскабливании очень тонких слоёв металла с поверхности заготовки с помощью режущего инструмента — шабера

Источник

Это слесарная операция по взаимной пригонке способами опиливания двух сопряженных деталей пары

§ 83. Пригонка и припасовка

Пригонкой называется обработка одной детали по другой с тем, чтобы выполнить соединение. Для пригонки необходимо, чтобы одна из деталей была совершенно готовой, по ней ведут пригонку. Пригонка широко применяется при ремонтных работах, а также при сборке единичных изделий.

Пригонка напильником является одной из труднейших в работе слесаря, так как обрабатывать приходится в труднодоступных местах. Целесообразно эту операцию выполнять борнапильниками, шлифовальными борголовками, применяя опиловочно-зачистные станки.

При подгонке вкладыша по готовому отверстию работа сводится к обычному опиливанию. При пригонке по большому числу поверхностей сначала обрабатывают две сопряженные базовые стороны, затем подгоняют две остальные до получения нужного сопряжения. Детали должны входить одна в другую без качки, свободно. Если изделие на просвет не проглядывается, ведут припиливание по краске.

Иногда на подгоняемых поверхностях и без краски можно различить следы от трения одной поверхности по другой. Следы, имеющие вид блестящих пятен («светлячки»), показывают, что данное место мешает движению одной детали по другой. Эти места (выступы) удаляют, добиваясь или отсутствия блеска, или равномерного блеска по всей поверхности.

При любых пригоночных работах нельзя оставлять острых ребер и заусенцев на деталях, их нужно сглаживать личным напильником. Насколько хорошо сглажено ребро, можно определить, проведя по нему пальцем.

Припасовкой называется точная взаимная пригонка деталей, соединяющихся без зазоров при любых перекантовках. Припасовка отличается высокой точностью обработки, что необходимо для беззазорного сопряжения деталей (световая щель более 0,002 мм просматривается).

Припасовывают как замкнутые, так и полузамкнутые контуры. Из двух припасовываемых деталей отверстие принято называть проймой, а деталь, входящую в пройму, — вкладышем.

Проймы бывают открытыми (рис. 336) и замкнутыми (см. рис. 335). Выполняется припасовка напильниками с мелкой и очень мелкой насечкой — № 2, 3, 4 и 5, а также абразивными порошками и пастами.

При изготовлении и припасовке шаблонов с полукруглыми наружным и внутренним контурами вначале изготовляют деталь с внутренним контуром — пройму (1-я операция) (рис. 336,а). К обработанной пройме подгоняют (припасовывают) вкладыш (рис. 336,6) (2-я операция).

При обработке проймы сначала точно опиливают широкие плоскости как базовые поверхности, затем начерно ребра (узкие грани) 1,2,3 и 4, после чего размечают циркулем полуокружность, вырезают ее ножовкой (как показано штрихом на рисунке); производят точное опиливание полукруглой выемки (рис. 336,в) и проверяют точность обработки вкладышем, а также на симметричность по отношению к оси при помощи штангенциркуля.

При обработке вкладыша сначала опиливают широкие поверхности, а потом ребра 1, 2 и 3. Далее размечают и вырезают ножовкой углы. После этого производят точное опиливание и припасовку ребер 5 и 6. Затем выполняется точное опиливание и припасовка вкладыша к пройме. Точность припасовки считается достаточной, если вкладыш входит в пройму без перекоса, качки и просветов (рис. 336,г).

Рис. 336. Припасовка: а — разметка, б — подгонка, в — подпиливание, г — проверка вкладышем

Рис. 337. Припасовка косоугольных вкладышей: а — схема разметки наружных углов, б — опиливание наружной поверхности, в — схема разметки внутренних углов, г — опиливание внутренних углов, д — проверка вкладышем

При изготовлении и припасовке косоугольных вкладышей и пройм типа «ласточкин хвост» (рис. 337,з, 6) сначала обрабатываю-*- вкладыш (обработка и проверка его проще). Обработку ведут в следующем порядке (рис. 337,6). Вначале точно опиливают широкие плоскости как базовые поверхности, затем все четыре узких грани (ребра) 1, 2, 3 и 4. Далее размечают острые углы (рис. 337,в), вырезают их ножовкой и точно опиливают. Сначала опиливают ребра 5 и 6 (рис. 337,в,г) в плоскости, параллельной ребру 7, затем ребрам 7 и 8 (рис. 337,а) по линейке и под углом 60° к ребру 4. Острый угол (60°) измеряют угловым шаблоном.

Пройма обрабатывается в следующем порядке. Вначале точно опиливают широкие плоскости, после чего опиливают все четыре ребра.

Далее производится разметка, вырезка ножовкой паза (на рис. 337,в показано штрихом) и опиливание ребер 5, 6 и 7. Сначала ширина паза делается меньше требуемой на 0,05 — 0,1 мм при сохранении строгой симметричности боковых ребер паза по отношению к оси проймы, глубина паза выполняется сразу точной по размеру. Затем при припасовке вкладыша и проймы ширина паза получает точный размер по форме выступа вкладыша. Точность припасовки считается достаточной, если вкладыш входит в пройму туго от руки, без просветов, качки и перекосов (рис. 337, д).

Ручное распиливание, пригонка и припасовка — очень трудоемкие операции. В современных условиях эти операции выполняют с использованием металлорежущего оборудования общего и специального назначения, при котором роль слесаря сводится к управлению машинами и контролю размеров.

Криволинейные и фасонные детали обрабатывают на шлифовальных станках специальными профилированными абразивными кругами. Широкое применение также находят электроискровые, химические и другие методы обработки, исключающие дополнительную отделку вручную.

Однако при выполнении слесарно-сборочных, ремонтных работ, а также при окончательной обработке деталей, полученных штамповкой, выполнять эти работы приходится вручную.

Применением специальных инструментов и приспособлений добиваются повышения производительности распиливания и припасовки. К числу таких инструментов и приспособлений относятся ручные напильники со сменными пластинками и напильники из проволоки, покрытые алмазной крошкой, опиловочные призмы, опиловочные наметки и т. д.

Источник

Тема 9: «Распиливание и припасовка»

Распиливание является разновидностью опиливания. При распиливании выполняется обработка напильником отверстия или проема для обеспечения заданных формы и размеров после того, как это отверстие или проем предварительно получены сверлением, обсверливанием контура с последующим вырубанием перемычек, выпиливанием незамкнутого контура (проема) ручной ножовкой, штамповкой или др. Эта операция часто применяется в слесарной практике, особенно при выполнении ремонтных, сборочных и инструментальных работ.

В зависимости от формы контура, подлежащего распиливанию, выбирается форма рабочего инструмента (напильника, надфиля), соответствующие приспособления и контрольно-измерительные инструменты. Особенность операции распиливания по сравнению с опиливанием состоит в том, что контроль качества обработки (размеров и конфигурации) производится специальными проверочными инструментами — шаблонами, выработками, вкладышами и т.д. наряду с применением универсальных измерительных инструментов.

Припасовка — это слесарная операция по взаимной пригонке способами опиливания двух сопряженных деталей (пары). Припасовываемые контуры пар деталей подразделяются на замкнутые (типа отверстий) и открытые (типа проемов). Одна из припасовываемых деталей (с отверстием, проемом) называется проймой, а деталь, входящая в пройму, — вкладышем.

Распиливание и припасовка — весьма трудоемкие пригоночные операции, поэтому их стараются по возможности механизировать.

Источник

Тема 11. Распиливание и припасовка
презентация к уроку на тему

Скачать:

Вложение	Размер
raspilivanie_metalla.pptx	134.45 КБ

Предварительный просмотр:

Подписи к слайдам:

Дисциплина «Технология выполнения слесарных работ» Колледж ИСТиД (филиал) СКФУ в г. Пятигорске Гончаров Олег Юрьевич преподаватель колледжа

Тема 11. Распиливание и припасовка 1. Сущность распиливания и припасовки. 2. Основные правила распиливания и припасовки деталей. 3. Типичные дефекты при распиливании и припасовке деталей, причины их появления и способы предупреждения. Учебные вопросы:

1. Сущность распиливания и припасовки Распиливание является разновидностью опиливания. При распиливании выполняется обработка напильником отверстия или проема для обеспечения заданных формы и размеров после того, как это отверстие или проем предварительно получены сверлением, обсверливанием контура с последующим вырубанием перемычек, выпиливанием незамкнутого контура (проема) ручной ножовкой, штамповкой или др. Особенность операции распиливания- контроль качества обработки (размеров и конфигурации) производится специальными проверочными инструментами — шаблонами, выработками, вкладышами и т.д. (рис. 1.1 ) наряду с применением универсальных измерительных инструментов.

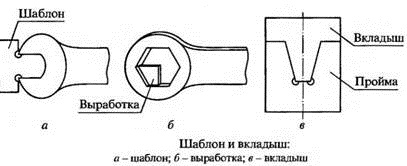

Продолжение 1 вопроса Рис. 1.1 . Шаблон и вкладыш: а — шаблон; б — выработка; в — вкладыш Припасовка — это слесарная операция по взаимной пригонке способами опиливания двух сопряженных деталей (пары). Припасовываемые контуры пар деталей подразделяются на замкнутые (типа отверстий) и открытые (типа проемов). Одна из припасовываемых деталей (с отверстием, проемом) называется проймой, а деталь, входящая в пройму, — вкладышем.

2. Основные правила распиливания и припасовки деталей Правила распиливания 1 . Рационально определять способ предварительного образования распиливаемых проемов и отверстий: в деталях толщиной до 5 мм — вырубанием, а в деталях толщиной свыше 5 мм — обсверливанием или рассверливанием с последующим вырубанием или разрезанием перемычек. 2. При обсверливании , рассверливании, вырубании или вырезании перемычек необходимо строго следить за целостностью разметочных рисок, оставляя припуск на обработку около 1 мм. 3. Следует соблюдать рациональную последовательность обработки проемов и отверстий: сначала обрабатывать прямолинейные участки поверхностей, а затем — сопряженные с ними криволинейные участки.

Продолжение 2 вопроса 4. Процесс распиливания проемов и отверстий нужно периодически сочетать с проверкой их контуров по контрольному шаблону, вкладышу или выработке. 5. Углы проемов или отверстий необходимо обрабатывать начисто ребром напильника соответствующего профиля поперечного сечения (№ 3 или 4) или надфилями, проверяя качество обработ­ки выработками. 6. Окончательную обработку поверхностей отверстий следует выполнять продольным штрихом. 7. Для окончательной калибровки и отделки отверстия следует использовать просечки, протяжки и прошивки на винтовом или пневматическом прессе (рис. 2.1). Рис. 2.1. Прошивка цилиндрическая

Продолжение 2 вопроса 8. Работу следует считать завершенной тогда, когда контрольный шаблон или вкладыш полностью, без качки, входит в проем или отверстие, а просвет (зазор) между шаблоном (вкладышем, выработкой) и сторонами контура проема (отверстия) равномерный. Правила припасовки : 1. Припасовка двух деталей (пары) друг к другу должна выполняться в следующем порядке: вначале изготовляется и отделывается одна деталь пары (обычно с наружными контурами) — вкладыш, а затем по ней, как по шаблону, размечается и пригоняется (припасовывается) другая сопряженная деталь — пройма. 2. Качество припасовки следует проверять по просвету: в зазоре между деталями пары просвет должен быть равномерным. 3. Если контур пары деталей — вкладыша и проймы — симметричен, они должны при перекантовке на 180° сопрягаться без усилий, с равномерным зазором.

3. Типичные дефекты при распиливании и припасовке деталей, причины их появления и способы предупреждения Дефект Причина Способ предупреждения Перекос проема или отверстия по отношению к базовой поверх ности детали Перекос при вы сверливании или рассверливании. Недостаточный контроль при распиливании Тщательно следить за перпендикулярностью инструмента базовой поверхности заготовки при сверлении и рассверливании про­ ема (отверстия). В процессе работы систематически проверять перпендикулярность плоскости распиливаемого проема ( отверстия ) базовой поверхности детали Несоблюдение формы проема (отверстия) Распиливание вы­полнялось без про­верки формы про ема (отверстия) по шаблону (вклады­ шу). « Зарезы » за разметку при вы резании контура Вначале распиливание выполнять по разметке (0,5 мм до линии разметки). Окончательную обработку проема ( отвер стия ) производить с тщательной проверкой его формы и размеров измерительными инструментами или шаблоном (вкладышем)

Продолжение 3 вопроса Несовпадение сим метричных контуров припасовываемой па ры (вкладыша и проймы ) при их перекан товке на 180° Одна из дета лей пары (контршаблон) изготовлена не симметрично Тщательно выверять симметрич ность вкладыша при разметке и изготовлении Одна из деталей пары (пройма) неплотно прилегает к другой (вкладыш) в углах Завалы в углах проймы Соблюдать правила обработки деталей. Прорезать ножовкой или распилить круглым напиль ником углы проймы Зазор между припасовываемыми деталями больше допустимого Нарушение по следователь ности припа совки Соблюдать основное правило припасовки: вначале окончатель но отделать одну деталь пары, а затем по ней припасовать другую
