Электромагнитные поля промышленной частоты
ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ ПРОМЫШЛЕННОЙ ЧАСТОТЫ (ЭМП ПЧ) – это поля, которые являются частью сверх низкочастотного диапазона радиочастотного спектра, наиболее распространенной как в производственных условиях, так и в быту; диапазон ПЧ представлен в нашей стране частотой 50 Гц (в ряде стран Американского континента 60 Гц). Основными источниками ЭМП ПЧ, создаваемыми в результате деятельности человека, являются различные типы производственного и бытового электрооборудования переменного тока, в первую очередь подстанции и воздушные ЛЭП сверхвысокого напряжения (СВН). Поскольку соответствующая частоте 50 Гц длина волны составляет 6000 км, человек подвергается воздействию фактора в ближней зоне. Гигиеническая оценка ЭМП ПЧ осуществляется раздельно по электрическому и магнитному полям.
Биологическое действие. При изучении состояния здоровья лиц, подвергавшихся производственным воздействиям ЭМП ПЧ при обслуживании подстанций и воздушных ЛЭП напряжением 220, 330, 400, 500 кВ (оценивались интенсивностно-временные параметры воздействия только электрического поля – ЭП ПЧ), отмечены изменения состояния здоровья. У персонала, обслуживающего подстанции напряжением 500 кВ, отмечались жалобы неврологического характера (головная боль, повышенная раздражительность, утомляемость, вялость, сонливость), а также нарушение деятельности сердечно-сосудистой системы и желудочно-кишечного тракта. Были выявлены некоторые функциональные изменения нервной и сердечно-сосудистой систем в форме вегетативной дисфункции (тахии брадикардия, артериальная гипертензия или гипотония, лабильность пульса, гипергидроз). Имеются данные об изменении таких показателей, как содержание холестерина в крови, сдвиг соотношения полов в потомстве, тенденция к увеличению хромосомных аберраций в соматических клетках (лимфоцитах крови).
Основную опасность для организма представляет влияние наведенного электрического тока на возбудимые структуры (нервная, мышечная ткань). Параметром, определяющим степень воздействия, является плотность наведенного в теле вихревого потока. При этом для электрических полей (ЭП) рассматриваемого диапазона частот характерно слабое проникновение в тело человека, для магнитных полей (МП) организм практически прозрачен. Зависимость био-эффектов от плотности наведенных ЭП и МП положена в основу разработанных по заданию ВОЗ Международных временных рекомендаций по ПДУ ЭП и МП 50/60 Гц. Эта зависимость может быть представлена следующим образом:
минимальные эффекты, не представляющие опасности для человека при плотности тока 1 –10 мА/м 2 ;
выраженные эффекты (зрительные и со стороны нервной системы) – 10 –100 мА/м 2 ;
стимуляция возбудимых структур, возможно неблагоприятное влияние на здоровье – 100 –1000 мА/м 2 ;
возможна экстрасистолия, фибрилляция желудочков сердца (острое поражение) – более 1000 мА/м 2 .
Нормирование. Гигиеническая регламентация ЭМП ПЧ осуществляется раздельно для ЭП и МП. Нормируемым параметром ЭП является напряженность, которая оценивается в киловольтах на метр (кВ/м); параметром МП – это магнитная индукция или напряженность магнитного поля, измеряемые соответственно в миллиили микротеслах (мТл, мкТл) и амперах или килоамперах на метр (А/м, кА/м).
ПДУ напряженности электрических полей регламентируются СанПиН № 5802 –91 «Санитарные нормы и правила выполнения работ в условиях воздействия электрических полей промышленной частоты (50 Гц)» и ГОСТ 12.1.002 –84 «Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах». В соответствии с требованиями ГОСТ 12.1.002 –84 и СанПиН № 5802 –91 ПДУ ЭП ПЧ для полного рабочего дня составляет 5 кВ/м, а максимальный ПДУ для воздействия не более 10 мин – 25 кВ/м.
В интервале интенсивностей 5 –20 кВ/м допустимое время пребывания определяется по формуле
где T – допустимое время пребывания в ЭП при соответствующем уровне напряженности, ч;
E – напряженность, воздействующего ЭП в контролируемой зоне, кВ/м.
Допустимое время пребывания в ЭП может быть реализовано одноразово или дробно в течение рабочего дня. В остальное рабочее время напряженность ЭП не должна превышать 5 кВ/м.
Оценку воздействия МП ПЧ на человека согласно СанПиН 2.2.4.723 –98 «Переменные магнитные поля промышленной частоты (50 Гц) в производственных условиях» производят на основании 2 параметров – интенсивности и продолжительности воздействия. ПДУ МП ПЧ устанавливают в зависимости от длительности пребывания персонала для условий общего (на все тело) и локального (на конечности) воздействия. При необходимости пребывания персонала в зонах с различной напряженностью МП общее время выполнения работ в этих зонах не должно превышать предельно допустимое для зоны с максимальной напряженностью. Допустимое время пребывания может быть реализовано за 1 раз или дробно в течение рабочего дня.
Требования к контролю и методам измерений. Для оценки напряженности ЭП и МП используются 2 типа приборов: направленного действия (однокоординатные) и оснащенные изотропными датчиками. Для оценки напряженности ЭП рекомендуется применять:
измеритель напряженности ближнего поля NFM1;
приборы типа ПЗ1М с однокоординатным датчиком, размещенным в едином корпусе с измерительным блоком;
ПИНЭП1 с многоэлементным датчиком;
ИНЭП50 с трехкоординатным датчиком и аналогоцифровым устройством в едином корпусе.
Для оценки напряженности МП рекомендуется использовать:
микротесламетр Г79 с выносной антенной;
миллитесламетр Ф 4356;
тесламетр универсальный типа 43205 с однокоординатным датчиком;
миллитесламетр портативный модульный МПМ2;
измеритель напряженности магнитного поля ИНМП50 с выносным трехкоординатным датчиком;
анализатор переменного магнитного поля типа EFA3, имеющий трехкоординатный датчик, и др.
Профилактика воздействия ЭМП ПЧ. Для размещения воздушный ЛЭП сверхвысокого напряжения различного класса устанавливаются возрастающие размеры санитарно-защитных зон. При проектировании воздушных ЛЭП напряжением 750 –1150 кВ должно предусматриваться их удаление от границ населенных пунктов, как правило, не менее чем на 250 –300 м соответственно.
В пределах санитарно-защитной зоны запрещается:
жилищное строительство и размещение зон отдыха;
размещение предприятий по обслуживанию автотранспорта, складов нефтепродуктов;
хранение и производство операций с горючими материалами всех видов;
остановка автотранспорта, габариты которого превышают допустимые;
ремонт машин и механизмов;
проведение поливных работ поливальными машинами, водяная струя которых может войти в соприкосновение с проводами ЛЭП;
размещение незаземленных проводников большой протяженности (проволочные изгороди, растяжки для подвески винограда, хмеля и т. п.);
работа при сильном ветре, тумане и гололеде.
На территории санитарно-защитной зоны воздушной ЛЭП напряжением 750 кВ и выше запрещается:
эксплуатировать машины и механизмы без защитных экранов, обеспечивающих снижение напряженности ЭП на рабочих местах;
создавать жилые здания и приусадебные участки;
привлекать для сельскохозяйственных работ детей и подростков в возрасте до 18 лет.
Допустимое время пребывания персонала в условиях воздействия ЭМП ПЧ ограничивается продолжительностью рабочего дня и, соответственно, уменьшается с возрастанием интенсивности экспозиции. В целях профилактики неблагоприятного действия ЭМП ПЧ на работающих применяются средства индивидуальной и коллективной защиты (только от электрической составляющей ЭП ПЧ) в соответствии с требованиями ГОСТ 12.1.002 –84, СанПиН 5802 –91 и ГОСТ 12.4.154 –85 ССБТ «Устройства экранирующие для защиты от электрических полей промышленной частоты. Общие технические требования, основные параметры и размеры», ГОСТ 12.4.172 –87 ССБТ «Комплект индивидуальный экранирующий для защиты от электрических полей промышленной частоты. Общие технические требования и методы контроля».
К средствам коллективной защиты относятся:
стационарные экраны – различные заземленные металлические конструкции (щитки, козырьки, навесы сплошные или сетчатые, системы тросов), размещаемые над рабочими местами персонала, находящегося в зоне действия ЭП ПЧ;
передвижные (переносные) средства защиты – различные виды съемных экранов.
СКЗ применяются для персонала, обслуживающего электроустановки сверхвысокого напряжения, и для населения. В качестве средств индивидуальной защиты от ЭП ПЧ служат индивидуальные экранирующие комплекты. Имеются различные типы комплектов с разной степенью экранирования не только для наземных работ в зоне воздействия ЭП ПЧ напряженностью не более 60 кВ/м, но и для выполнения работ с непосредственным касанием токоведущих частей, находящихся под напряжением (работ под напряжением) на воздушных ЛЭП напряжением 110 –1 150 кВ. Снижение уровней МП ПЧ до предельно допустимых обеспечивается также за счет снижения нагрузки на токоведущих частях, находящихся под напряжением, использованием материалов для экранирования магнитного поля или активных экранов.
Источник
Защита от электрических полей промышленной частоты
Нормирование является основным элементом электромагнитной производственной и экологической безопасности человека.
В соответствии со стандартом «ГОСТ 12.1.002-84 ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряжённости и требования к проведению контроля на рабочих местах.» нормы допустимых уровней напряжённости электрических полей зависят от времени пребывания человека в опасной зоне. Присутствие персонала на рабочем месте в течение 8 часов допускается при напряжённости электрического поля (Е), не превышающей 5кВ/м. При значениях напряжённости электрического поля 5-20кВ/м время допустимого пребывания в рабочей зоне в часах составляет:
Работа в условиях облучения электрическим полем с напряжённостью 20-25 кВ/м должна продолжаться не более 10 минут.
Основными видами средств коллективной защиты от воздействия электрического поля токов промышленной частоты являются экранирующие устройства. Экранирование может быть общим и раздельным. При общем экранировании высокочастотную установку закрывают металлическим кожухом — колпаком. Управление установкой осуществляется через окна в стенках кожуха. В целях безопасности кожух контактируют с заземлением установки. Второй вид общего экранирования — изоляция высокочастотной установки в отдельное помещение с д истанционным управлением.
Конструктивно экранирующие устройства могут быть выполнены в виде козырьков, навесов или перегородок из металлических канатов, прутьев, сеток. Переносные экраны могут быть оформлены в виде съёмных козырьков, палаток, щитов и др. Экраны изготовляют из листового металла толщиной не менее 0,5 мм.

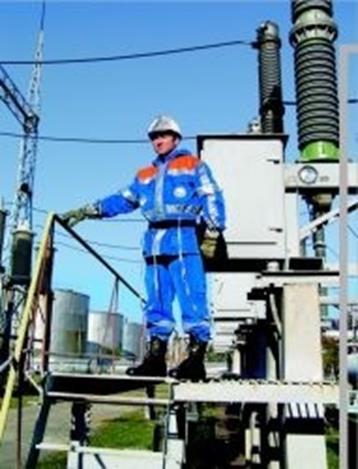

Наряду со стационарными и переносными экранирующими устройствами применяют индивидуальные экранирующие комплекты. Они предназначены для защиты от воздействия электрического поля, напряжённость которого не превышает 60 кВ/м.
В состав индивидуальных экранирующих комплектов входят: спецодежда, спецобувь, средства защиты головы, а также рук и лица. Составные элементы комплектов снабжены контактными выводами, соединение которых позволяет обеспечить единую электрическую сеть и осуществить качественное заземление (чаще через обувь).
Периодически проводится проверка технического состояния экранирующих комплектов. Результаты проверки регистрируются в специальном журнале.
Источник
Влияние электромагнитных полей на здоровье человека и способы защиты от их вредного воздействия
Природа подарила человечеству чистый, прозрачный воздух, водоемы и естественный электромагнитный фон, излучаемый как планетой и окружающим космосом, так и животным и растительным миром. Однако, с развитием цивилизации, естественный геомагнитный фон усилился техногенным воздействием. Человек при помощи радиотехнических и радиоэлектронных приборов создал невидимую электромагнитную паутину, в которой мы все находимся. Мощные линии электропередачи высокого и сверхвысокого напряжения, многочисленные радио- и телепередающие станции, космические станции спутниковой связи вызывают электромагнитное загрязнение среды обитания человека. Воздействие ЭМП происходит дома, на работе и даже во время отдыха на природе. Электробытовые приборы, предназначенные облегчить нашу жизнь, стены домов и квартир, пронизанные электрическими проводами, распространяют ЭМП не безвредные для здоровья человека.
Биологическое действие ЭМП.Данные как отечественных, так и зарубежных исследователей свидетельствуют о высокой биологической активности ЭМП во всех частотных диапазонах. ЭМП высокой частоты приводят к нагреву тканей организма.
Многочисленные исследования в области биологического действия ЭМП определили наиболее чувствительные системы организма: нервную, иммунную, эндокринную, половую. Биологический эффект ЭМП в условиях многолетнего воздействия накапливается, вследствие чего возможно развитие отдаленных последствий дегенеративных процессов в центральной нервной системе, новообразований, гормональных заболеваний. К электромагнитным полям особенно чувствительны дети, беременные, люди с нарушениями в сердечно-сосудистой, гормональной, нервной, иммунной системах.
Влияние на нервную систему.Нарушается передача нервных импульсов. В результате появляются вегетативные дисфункции(неврастенический и астенический синдром), жалобы на слабость, раздражительность, быструю утомляемость, нарушение сна нарушается высшая нервная деятельность — ослабление памяти, склонность к развитию стрессовых реакций.
Влияние на сердечно-сосудистую систему.Нарушения деятельности этой системы проявляются, как правило, лабильностью пульса и артериального давления, склонностью к гипотонии, болями в области сердца. В крови отмечается умеренным снижением количества лейкоцитов и эритроцитов.
Влияние на иммунную и эндокринную системы.Установлено, что при воздействии ЭМП нарушается иммуногенез, чаще в сторону угнетения. У животных организмов, облученных ЭМП, отягощается течение инфекционного процесса. Влияние электромагнитных полей высокой интенсивности проявляется в угнетающем эффекте на Т-систему клеточного иммунитета. Под действием ЭМП увеличивается выработка адреналина, активизируется свертываемость крови, снижается активность гипофиза.
Влияние на половую систему. Многие ученые относят электромагнитные поля к тератогенным факторам. Наиболее уязвимыми периодами являются обычно ранние стадии развития зародыша. Наличие контакта женщины с электромагнитным излучением может привести к преждевременным родам, повлиять на развитие плода и, наконец, увеличить риск врожденных уродств.
Основные источники ЭМП и способы защиты от их воздействия.
Источниками электромагнитных полей являются атмосферное электричество, геомагнитные поля, промышленные установки, радиолокация, радионавигация, средства теле- и радиовещания, бытовые приборы, внутренние электрические сети в домах. Излучаемое ими поле разнится в зависимости от конкретных моделей — чем выше мощность прибора, тем больше создаваемое им магнитное поле.
Достаточно актуальным является вопрос биологической безопасности сотовой связи. Однозначного ответа на него ученые до сих пор не дали. Можно отметить лишь одно: за все время существования сотовой связи ни один человек не получил явного ущерба здоровью из-за ее использования. Исходя из технологических требований построения системы сотовой связи, основная энергия излучения (более 90%) сосредоточена в довольно узком луче, который всегда направлен в сторону и выше прилегающих построек. В режиме разговора излучение сотового телефона гораздо выше, чем в режиме ожидания. Поле, возникающее вокруг его антенны, усиливается в метро, во время разговора в автомобиле, усиливает его действие металлическая оправа очков.
Персональные компьютеры давно превратились в одну из самых важных вещей в доме среднестатистического жителя любой из развитых стран мира. Очень часто приходится пользоваться компьютером по месту работы. По статистике, около 30% населения большую часть рабочего времени проводят за компьютером, кроме того, значительная часть пользователей имеет контакт с ПК дома. В связи с этим у многих возникает вопрос о вредных факторах, влияющих на человека при работе на компьютере и способах защиты от них. Считается, что наиболее опасно излучение монитора, являющегося источником электромагнитного, рентгеновского, инфракрасного, ультрафиолетового излучений. Однако, опасными в этом плане могут оказаться только довольно старые, выпущенные 5-7 лет назад мониторы. Они являются источниками ЭМИ сверхнизкой частоты, но не больше, чем другие электроприборы. Уровень рентгеновского излучения монитора намного меньше, чем естественный радиационный фон. А уровни инфракрасного и ультрафиолетового излучений монитора ничтожны по сравнению с электрическими лампами. Но даже в этом случае можно отдельно приобрести защитный экран. Современные жидкокристаллические (плоские) экраны и переносные компьютеры-ноутбуки вообще не излучают — у них другой принцип действия.
Для исключения или уменьшения уровней воздействия ЭМП на организм человека важно выполнять ряд простых рекомендаций:
— исключение длительного пребывания в местах с повышенным уровнем магнитного поля промышленной частоты
— грамотное расположение мебели для отдыха, обеспечивающие расстояние 2-3 метра до электрораспределительных щитов, силовых кабелей, электроприборов
— при приобретении бытовой техники обращайте внимание на информацию о соответствии прибора требованиям санитарных норм
— использование приборов меньшей мощности
— не пользоваться сотовым телефоном без необходимости, не разговаривать непрерывно более 3-4 минут
— использовать в автомобиле комплект hands-free, размещая его антенну в геометрическом центре крыши.
Люди уже не могут отказаться от электростанций, железных дорог, самолетов, автомобилей, от других завоеваний цивилизации, даже если идет речь о собственном здоровье. Задача состоит в том, чтобы минимизировать вредные техногенные воздействия на окружающую среду и ознакомить общество с конкретной экологической опасностью и выработать механизм защиты.
