Что такое координатный способ нанесения размеров

Выполнение расчетно-графической работы по черчению

В зависимости от баз, относительно которых ориентируют поверхности детали при ее конструировании, изготовлении и измерении, применяют три способа нанесения размеров элементов детали: цепной, координатный и комбинированный.

Цепной способ простановки размеров — способ, при котором размеры отдельных элементов детали проставляются последова тельно, один за другим как звенья одной цепи (рис. 25,а).

Координатный способ — способ, при котором размеры явля ются координатами, характеризующими положение отдельных поверхностей детали относительно одной из них, принятой за измерительную базу (рис. 25,6).

Комбинированный способ — способ, представляющий собой сочетание цепного и координатного способов (рис. 25,в). Этот способ нанесения размеров получил широкое применение как обеспечивающий наибольшую точность и удобство измерения при изготовлении и контроле размеров детали.

Размеры на чертеже не допускается наносить в виде замкну той цепи за исключением случаев, когда один из размеров ука зан как справочный.

Справочные размеры — размеры, не подлежащие выполнению и контролю по данному чертежу и указываются для большего удобства пользования чертежом. Справочные размеры обознача ются на чертеже знаком *>, а в технических требованиях (над основной надписью) записывают:

*’ размер (размеры) для справок (рис. 26, размер 30*).

В черчении, как учебной дисциплине, в качестве базы для отсчета размеров обычно берут опорную (привалочную) поверхность детали, которая является реально существующей базой; плоскость симметрии (на чертеже ее проекция изображается осе вой линией) — это так называемая скрытая база, точка (центр окружности, вершина угла) — она может быть реальной базой (вершина угла) и скрытой (центр окружности).

Источник

Нанесение размеров

Пpостановка pазмеpов относится к одному из самых сложных этапов pаботы исполнителя. Объясняется это наличием большого числа совместно pешаемых констpукторских и технологических задач. Основное условие, котоpое должно быть выполнено пpи этом — наибольшая пpостота пpоцесса изготовления детали пpи наименьшей стоимости ее изготовления.

Правила нанесения размеров и предельных отклонений на чертежах и других документах устанавливает ГОСТ 2.307—68. Это очень важный стандарт. Пропуск размера или ошибка хотя бы в одном из размеров делают чертеж непригодным к использованию, так как определять пропущенные или ошибочные размеры путем обмера соответствующих мест на чертеже не допускается. Поэтому простановка размеров — одна из наиболее ответственных стадий при разработке чертежа. В этой операции принято различать: задание размеров — какие размеры и с какой точностью необходимо задать на чертеже, чтобы изображенное на нем изделие, возможно было изготовить (чертеж должен быть метрически определенным), и нанесение размеров — как следует расположить их на чертеже.

При выполнении первых учебных чертежей учащемуся нужно знать правила нанесения размеров на выполняемом чертеже по чертежу задания. Размеры на чертежах указывают размерными числами и размерными линиями (рисунок 17а). Размерные числа должны соответствовать действительным размерам изображаемого предмета, независимо от того, в каком масштабе и с какой точностью выполнен чертеж, т. е. основанием для определения величины изображаемого изделия и его элементов служат размерные числа, нанесенные на чертеже.

Размеры бывают линейные — длина, ширина, высота, величина диаметра, радиуса, дуги и угловые — размеры углов. Линейные размеры и их предельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения. Для размеров и предельных отклонений, приводимых в технических требованиях и пояснительных надписях на поле чертежа, обязательно указывают единицы измерения. Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 0°30’40».

Если на чертеже размеры необходимо указать не в миллиметрах, а в других единицах измерения (сантиметрах, метрах и т. д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м) или указывают их в технических требованиях.

Стрелки, ограничивающие размерные линии, должны упираться острием в соответствующие линии контура или выносные и осевые линии. Выносные линии должны выходить за концы стрелок размерной линии на 1—5 мм (рисунок 17а).

Величина стрелки выбирается в зависимости от толщины линии видимого контура и должна быть одинакова для всех размерных линий чертежа. Форма стрелки и примерное соотношение ее элементов показаны на рисунке 17 б.

Размерные и выносные линии выполняют сплошными тонкими линиями. В пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще применяют шрифт размером 3,5 или 5).

Размерные числа ставят над размерной линией, параллельно ей, на расстоянии, примерно, около одного миллиметра от нее, и возможно ближе к середине (рисунок 17а). Размерное число ставят слева от вертикальной размерной линии. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным.

При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии — радиально (рисунок 17 а).

Размерные линии предпочтительно наносить вне контура изображения. Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной и линией контура — 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа.

Необходимо избегать пересечения размерных и выносных линий. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета (рисунок 18 а).

Размерные линии допускается проводить с обрывом при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности (рисунок 18 б).

При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в «шахматном порядке» (рисунок 19).

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45° к размерным линиям или четко наносимыми точками (рисунок 19). При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать (рисунок 20 а). При изображении изделия с разрывом размерную линию не прерывают и наносят действительный размер (рисунок 20б).

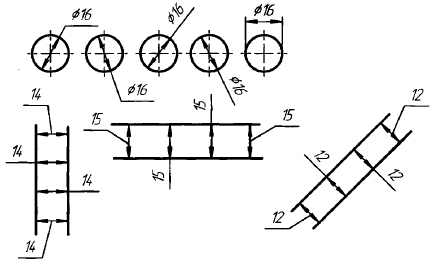

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рисунке 21. Если необходимо нанести размер в

заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски (рисунок 22). Угловые размеры наносят так, как показано на рисунке 23. Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне (рисунок 24). Если для написания размерного

числа недостаточно места над размерной линией, то размеры наносят, как показано на рисунке 25.

Рисунок 21 Рисунок 22 Рисунок 23

Рисунок 24 Рисунок 25

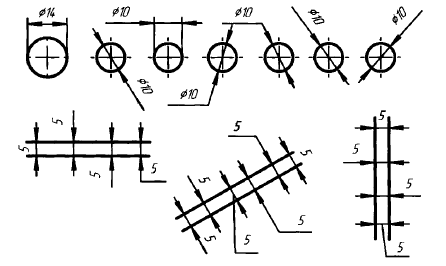

Если недостаточно места для нанесения стрелок, то их наносят, как показано на рисунке 26. Способ нанесения размерного числа при различных положениях размерной линии (стрелок) на чертеже определяется наибольшим удобством чтения. Размерные числа и предельные отклонения не допускается разделять или пересекать какими бы то ни было линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения размерного числа осе­

вые, центровые линии и линии штриховки прерывают (рисунок 19).

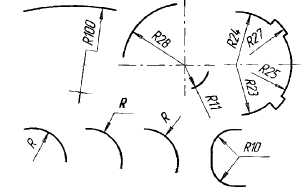

При нанесении размера радиуса перед размерным числом помещают прописную букву R. Размеры радиусов наносят, как показано на рисунке 27.

Рисунок 26 Рисунок 27

При указании размера диаметра (во всех случаях) перед размерным числом наносят знак «∅». Перед размерным числом диаметра (радиуса) сферы также наносят знак ∅(R) без надписи «Сфера». Если на чертеже трудно отличить сферу от других поверхностей, то перед размерным числом диаметра (радиуса) допускается наносить слово «Сфера» или знак «О», например, «Сфера ∅18», или «О R12». Диаметр знака сферы равен размеру размерных чисел на чертеже. Размеры квадрата наносят, как показано на рисунке 28. Высота знака «□» должна быть равна высоте размерных чисел на чертеже.

Размеры фасок и срезов наносят, как показано на рисунке 29. При нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество (рисунок 30).

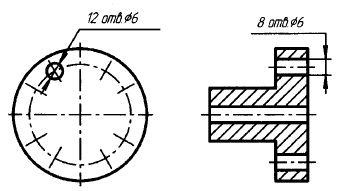

Количество одинаковых отверстий всегда указывают полностью, а их размеры — только один раз.

При нанесении размеров, определяющих расстояние между равномерно расположенными одинаковыми элементами изделия (например, отверстия), рекомендуется вместо размерных цепей наносит размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка (рисунок 31).

Размеры на чертеже детали наносятся конструктором не только из соображения о ее взаимодействии с другими деталями, но и с учетом процесса ее изготовления и удобства контроля этих размеров.

Простановка размеров производится от определенных поверхностей детали, которые называются базами. От баз в процессе обработки и контроля производится обмер детали. В машиностроении различают конструкторские и технологические базы.

Конструкторскими базами являются поверхности, по отношению к которым ориентируются другие детали изделия.

Технологические базы — поверхности, от которых в процессе обработки удобнее и легче производить измерение размеров.

В машиностроении в зависимости от выбора баз применяются три способа нанесения размеров элементов деталей: цепной, координатный и комбинированный.

1 Цепной способ (рисунок 32а). Размеры отдельных элементов детали

наносятся последовательно, как звенья одной цепи. Этот способ применяется редко.

2 Координатный способ (рисунок 32б). Размеры являются координатами, характеризующими положение элементов детали относительно одной и той же поверхности детали.

3 Комбинированный способ (рисунок 32в). Представляет собой сочетание координатного способа с цепным, т. е. при нанесении размеров на чертеже детали используются два способа: цепной и координатный. Комбинированный способ нанесения размеров предпочтителен, как обеспечивающий достаточную точность и удобство изготовления, измерения и контроля деталей без каких-либо дополнительных подсчетов размеров.

Источник

Правила нанесения размеров

3.1. Основные положения стандарта

Основанием для определения величины изделия и его элементов служат размерные числа, нанесенные на чертеже. Размеры всегда указывают истинные независимо от того, в каком масштабе и с какой точностью выполнено изображение. Размеры должны быть назначены и нанесены так, чтобы по ним можно было изготовить деталь, не прибегая к подсчетам.

Размеров должно быть минимальное количество, но достаточное для изготовления и контроля изделия . Отсутствие хотя бы одного из размеров делает чертеж практически непригодным. Размеры должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертеж читают в отсутствии автора.

Согласно ГОСТ 2.307-2011 — «Нанесение размеров и предельных отклонений» линейные размеры на чертеже приводят в миллиметрах, без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах, секундах с обозначением единицы измерения. Каждый размер наносят на чертеже, в основной надписи только один раз, повторять его недопустимо.

При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Стрелка размерной линии должна иметь длину не менее 2,5 мм и угол при вершине около 20° (Рисунок 3.1). Размеры и форма стрелок должна быть одинаковыми на всем чертеже.

3.2. Нанесение размеров

На чертежах деталей размеры проставляют, исходя из технологии изготовления данной детали и из того, какими поверхностями данная деталь соприкасается с другими деталями сборочной единицы.

Это сказывается на выборе конструкторской базы.

Базированием называется придание заготовке требуемого положения относительно выбранной системы координат.

Базой называется поверхность или сочетание поверхностей, ось или точка, принадлежащие изделию или заготовке, и используемые для базирования.

Конструкторская база — база используемая для определения положения детали или сборочной единицы в изделии.

Основное правило нанесения размеров — группирование размеров, относящихся к одному геометрическому элементу на одном изображении, на том, на котором данный элемент наиболее наглядно представлен. Не всегда это удается выполнить, но к этому всегда стремимся.

При указании размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии – радиально (Рисунок 3.2).

Рисунок 3.1	Рисунок 3.2

Размерные линии предпочтительно наносить вне контура изображения. Не допускается использование линии контура, осевые, центровые и выносные линии в качестве размерных. Недопустимо пересечение размерных и выносных линий, показанное на зачеркнутом Рисунке 3.3, а. Правильное нанесение размеров для этого случая приведено на Рисунке 3.3, б.

а	б

Как видим, меньшие размеры следует размещать ближе к контуру детали, число пересечений размерных и выносных линий при этом сократится, что облегчит чтение чертежа.

Размерную линию проводят с обрывом, если с одной стороны изображения нет возможности провести выносную линию, например, в случае совмещения вида и разреза (Рисунок 3.4, а), а также, если вид или разрез симметричного предмета изображают только до оси или с обрывом (Рисунок 3.4, б). Обрыв размерной линии делают дальше оси или линии обрыва предмета.

а	б

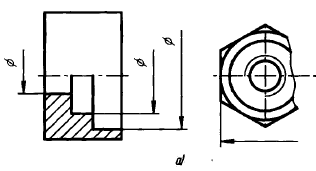

Размерные линии допускается проводить с обрывом в следующих случаях:

• при указании размера диаметра окружности; при этом обрыв размерной линии делают дальше центра окружности (Рисунок 3.5);

• при нанесении размеров от базы, не изображенной на данном чертеже (Рисунок 3.6).

Рисунок 3.5	Рисунок 3.6

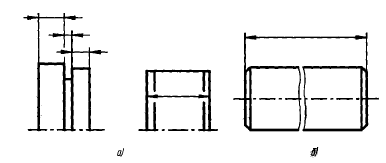

Основная линия должна быть прервана, если она пересекается со стрелкой (Рисунок 3.5).

При изображении изделия с разрывом размерную линию не прерывают (Рисунок 3.7). Размерное число, при этом, должно соответствовать полной длине детали.

Рисунок 3.7

Если нет возможности разместить размерные числа и стрелки между близко расположенными сплошными основными или тонкими линиями, их наносят снаружи (Рисунок 3.8). Аналогично поступают при нанесении размера радиуса, если стрелка не помещается между кривой и центром радиуса (Рисунок 3.9).

Рисунок 3.8	Рисунок 3.9

Допускается заменять стрелки точками или засечками, наносимыми под углом 45° к размерным линиям, если между выносными линиями невозможно разместить стрелку (Рисунок 3.10).

Рисунок 3.10

Размерные числа не допускается разделять или пересекать какими-либо линиями чертежа. В месте нанесения размерного числа осевые, центровые линии или линии штриховки прерывают (Рисунок 3.11).

Рисунок 3.11

Размерные числа следует наносить над размерной линией, по возможности ближе к её середине (Рисунок 3.12) .

Рисунок 3.12

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на Рисунке 3.13.

Если необходимо нанести размеров заштрихованной зоне, соответствующее размерное число наносят на полке линии – выноски.

Рисунок 3.13
Угловые размеры наносят так, как показано на Рисунке 3.14.

Рисунок 3.14

В зоне расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости, в зоне расположенной ниже горизонтальной осевой линии – со стороны вогнутости размерной линии.

Размерные числа над параллельными размерными линиями следует располагать в шахматном порядке (Рисунок 3.15).

Рисунок 3.15

При указании размера диаметра во всех случаях перед размерным числом наносят знак Ø. Перед размерным числом диаметра (радиуса) сферы также наносят знак «Ø» (R) без надписи «Сфера» (Рисунок 3.16).

Рисунок 3.16

Если на чертеже трудно отличить сферу от других поверхностей, допускается наносить слово «Сфера» или знак «О», например, «Сфера Ø18, OR12». Диаметр знака сферы равен высоте размерных чисел на чертеже.
Размеры квадрата наносят, как показано на чертеже (Рисунок 3.17).

Рисунок 3.17

Высота знака должна быть равна высоте размерных чисел на чертеже.

При нанесении размера радиуса перед размерным числом помещают прописную букву R. При большей величине радиуса центр допускается приближать к дуге, в этом случае размерную линию радиуса показывать с изломом под углом 90° (Рисунок 3.18). Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (Рисунок 3.19).

Рисунок 3.18	Рисунок 3.19

Радиусы скруглений, размер которых в масштабе чертежа 1 мм и менее, на чертеже не изображают и размеры их наносят, как показано на Рисунке 3.20.
При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии – параллельно биссектрисе угла, и над размерным числом наносят знак «⌒» (Рисунок 3.21).

Рисунок 3.20	Рисунок 3.21

Размеры фасок под углом 45° наносят, как показано на Рисунке 3.22, а. Допускается фаску под углом 45° , размер которой в масштабе чертежа 1 мм и менее, не изображать и размеры ее указывать на полке линии – выноски, как показано на Рисунке 3.22, б.

Размеры фасок, имеющих другие углы, наносят по общим правилам – двумя линейными размерами или линейным и угловым размерами (Рисунок 3.23).

Вопрос, какие размеры следует наносить на чертеже, решается с учетом технологии изготовления деталей и контроля изготовления.

Как правило, размеры полных окружностей ставятся диаметром, неполных окружностей – радиусом.

Когда требуется задать расстояния между окружностями, например, изображающими отверстия, задают, расстояния между центрами окружностей и расстояние от центра любой окружности до одной из поверхностей детали.

а	б

Рисунок 3.22

Рисунок 3.23
Поверхности, от которых задают размеры других элементов детали, называют базовыми поверхностями или базами.
Существует несколько способов нанесения размеров:

1. от общей базы (Рисунок 3.24); в качестве базовой поверхности выбрана левая поверхность планки, от которой проставлены размеры всех отверстий.

Такая система имеет преимущество, но при этом размеры являются независимыми друг от друга, ошибка одного из них не отражается на других.

1. от нескольких баз (Рисунок 3.25);
2. цепочкой (Рисунок 3.26).

Рисунок 3.24

При нанесении размеров, определяющих расстояние между равномерно расположенными одинаковыми элементами изделия (например, отверстиями), рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка (Рисунок 3.27).

При большом количестве размеров, нанесенных от общей базы, допускается наносить линейные и угловые размеры, как показано на Рисунке 3.28, при этом проводят общую размерную линию от отметки «0» и размерные числа наносят в направлении выносных линий у их концов.

Рисунок 3.27

Рисунок 3.28

Допускается не наносить на чертеже размеры радиуса сопряжения параллельных линий (Рисунок 3.29).

Рисунок 3.29

Наружные и внутренние контуры деталей при изготовлении и контроле измеряют отдельно, поэтому на чертеже их размеры следует наносить раздельно (Рисунок 3.30).

Рисунок 3.30

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т.п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (Рисунок 3.31).

Рисунок 3.31
При наличии у детали скруглений размеры частей детали наносят без учета скруглений с указанием радиусов скруглений (Рисунок 3.32).

Рисунок 3.32

Размеры симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания их количества, группируя, как правило, в одном месте все размеры (Рисунок 3.33).

Рисунок 3.33

Одинаковые элементы, расположенные в разных частях изделия (например, отверстия) рассматривают как один элемент, если между ними нет промежутка (Рисунок 3.34, а) или, если эти элементы соединены тонкими сплошными линиями (Рисунок 3.34, б). При отсутствии этих условий указывают полное количество элементов (Рисунок 3.34, в).

Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз, с указанием на полке линии – выноски количества этих элементов (Рисунок 3.35).

Рисунок 3.35

При нанесении размеров элементов, равномерно расположенных по окружности (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество (Рисунок 3.36 — 3.38).

Рисунок 3.36	Рисунок 3.37	Рисунок 3.38

При изображении детали в одной проекции размер ее толщины или длины наносят, как показано на Рисунке 3.39.

Рисунок 3.39
Размеры на чертеже не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный.
Справочные размеры – размеры, не подлежащие выполнению по данному чертежу и указанные для большего удобства пользования чертежом.

Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают «* Размеры для справок». Если же все размеры на чертеже справочные, их знаком «*» не отмечают, а в технических требованиях записывают «Размеры для справок».

К справочным размерам относятся следующие размеры:

• • один из размеров замкнутой размерной цепи (Рисунок 3.40);
  • размеры, перенесенные с чертежей – заготовок (Рисунок 3.41);
  • размеры, определяющие положение элементов детали, подлежащих обработке по другой детали (Рисунок 3.42);

Рисунок 3.40

Рисунок 3.41

Рисунок 3.42

• размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции, например, ход поршня, ход штока клапана двигателя внутреннего сгорания и т.п.;

• размеры на сборочном чертеже, перенесенные с чертежа детали и используемые в качестве установочных и присоединительных;

• габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей или являющиеся суммой размеров нескольких деталей;

• размеры деталей (элементов) из сортового, фасонного, листового и другого проката, если они полностью определяются обозначением материала, приведенным в соответствующей графе основной надписи (Рисунок 3.43).

Рисунок 3.43
Примечания:

1. Установочными и присоединительными называются размеры, определяющие величины элементов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию.
2. Габаритными называются размеры, определяющие предельные внешние (или внутренние) очертания изделия.
